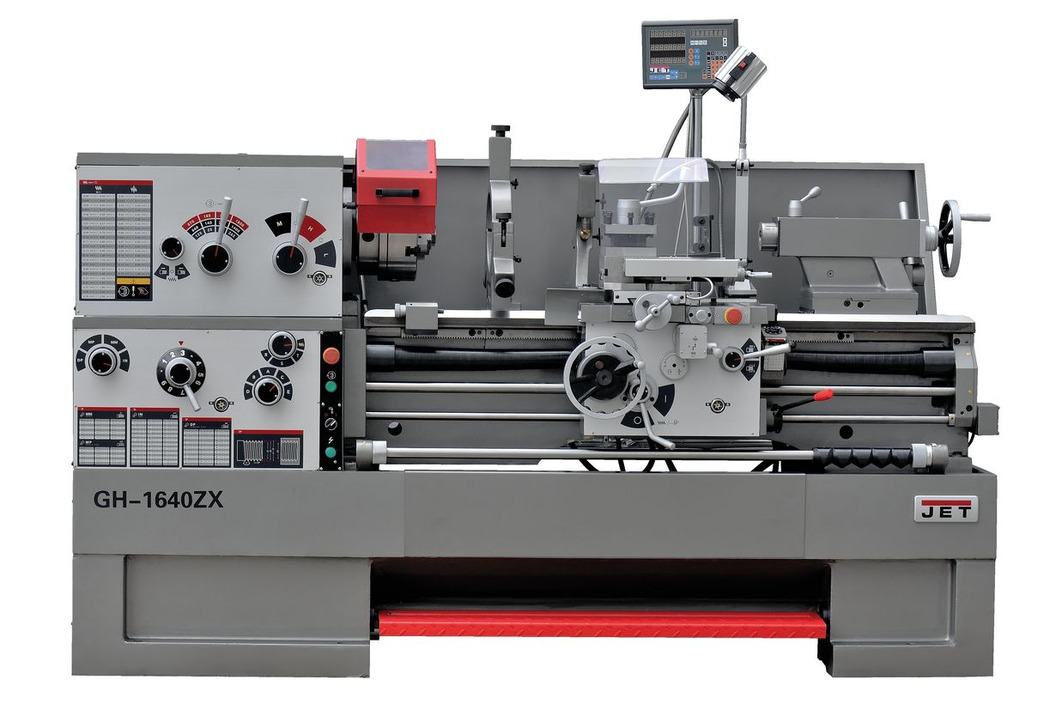

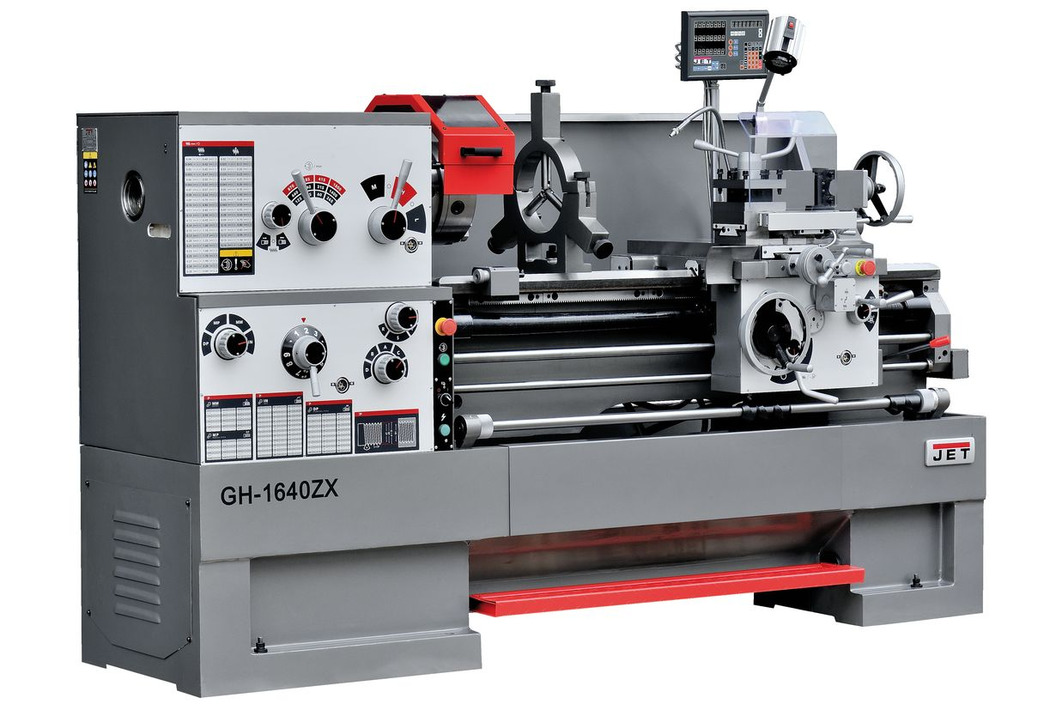

Токарно-винторезный станок JET GH-1640ZX DRO

Код товара: 50000730T
0 отзывов
Бренд: JET™
Страна производства: Китай
Продавец: StankoGroup

Время работы
Пн-Пт 09:00-18:00, Сб 09:00-15:00, Вс - выходной

∅ обработки над станиной 406 мм
∅ отверстия шпинделя 80 мм
Расстояние между центрами 1015 мм
Регулировка частоты вращения шпинделя Ступенчатая
Мощность 8,8 кВт
Масса 2120 кг
Напряжение 400 В
Габариты 2460x1016x1220 мм
Подробные характеристики
Под заказ
Срок доставки 15-30 дней
8 479 000 b
  • Характеристики
  • Описание
  • Комплектация
  • Принадлежности
  • Отзывы (0)
  • Задать вопрос
    Характеристики
  • Напряжение, В 400
    Диаметр обточки над станиной, мм 406
    Диаметр обточки над съемным мостиком, gap, мм 657
    Длина съёмного мостика, мм 310
    Диаметр обточки над поперечным суппортом, мм 254
    Расстояние между центрами, мм 1015
    Частота вращения шпинделя, об/мин 25 - 1800
    Количество скоростей шпинделя, шт 12
    Конус шпинделя МК-7
    Присоединение шпинделя D1-8 (DIN 55029)
    Диаметр проходного отверстия шпинделя, мм 80
    Диапазон продольной подачи, мм/об 0,04-2,5
    Количество продольных подач, шт 46
    Диапазон поперечной подачи, мм/об 0,02-1,25
    Количество поперечных подач, шт 36
    Диапазон метрической резьбы, мм 0,5 - 20
    Количество метрических резьб, шт 24
    Дюймовая резьба, TPI 1-5/8 - 72
    Количество дюймовых резьб, шт 61
    Модульная резьба, MP 0,25 - 10
    Количество модульных резьб, шт 20
    Диапазон питчевой резьба, DP 3-1/4 - 96
    Количество питчевых резьб, шт 45
    Шаг ходового винта, мм 6
    Макс. размер резца, мм 25 x 25
    Ход поперечного суппорта, мм 228
    Ход верхнего суппорта, мм 130

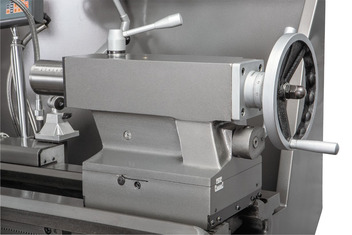

    Пиноль задней бабки МК-4
    Ход пиноли задней бабки, мм 125
    Диаметр пиноли, мм 75
    Диапазон неподвижного люнета, мм 12 - 178
    Диапазон подвижного люнета, мм 15 - 90
    Расстояние между направляющими, мм 340
    Мощность двигателя, кВт 5,6
    Мощность насоса СОЖ, кВт 0,09
    Объем бака СОЖ, л 18
    Длина, мм 2460
    Ширина, мм 1016
    Высота, мм 1220
    Масса, кг 2120
    Длина в упаковке, см 248
    Ширина в упаковке, см 113
    Высота в упаковке, см 168
    Масса в упаковке, кг 2540
  • Описание
  • ОСОБЕННОСТИ:
    • Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)
    • Массивная станина станка из серого чугуна

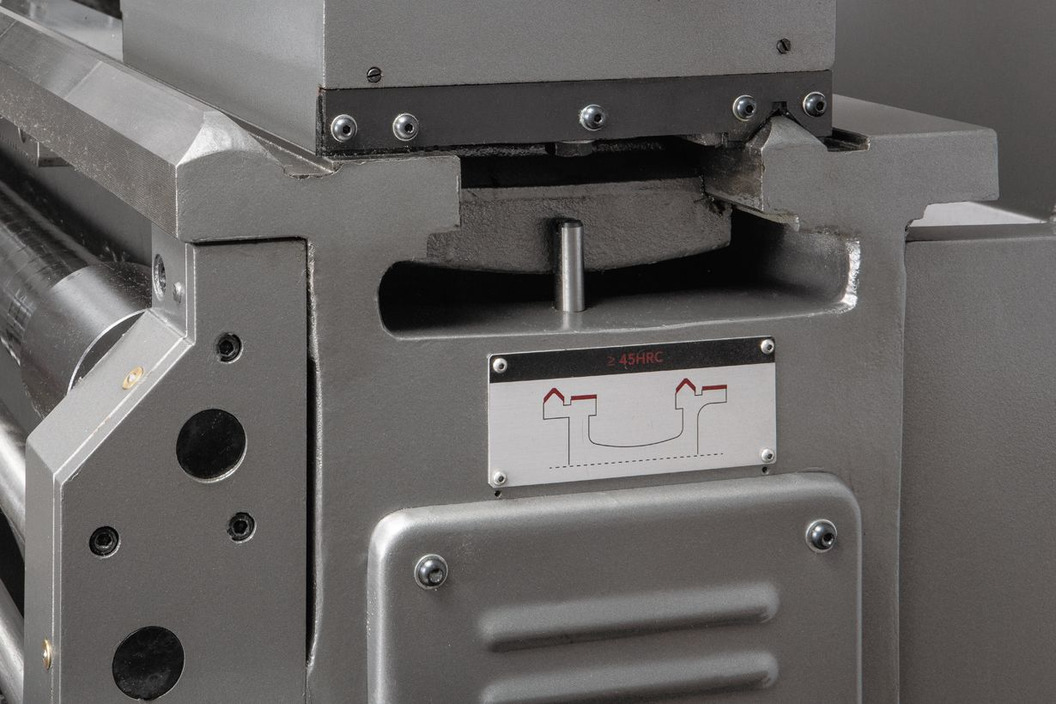

    • Закаленные и отшлифованные направляющие станины
    • Регулировка зазоров направляющих при помощи клиновых планок

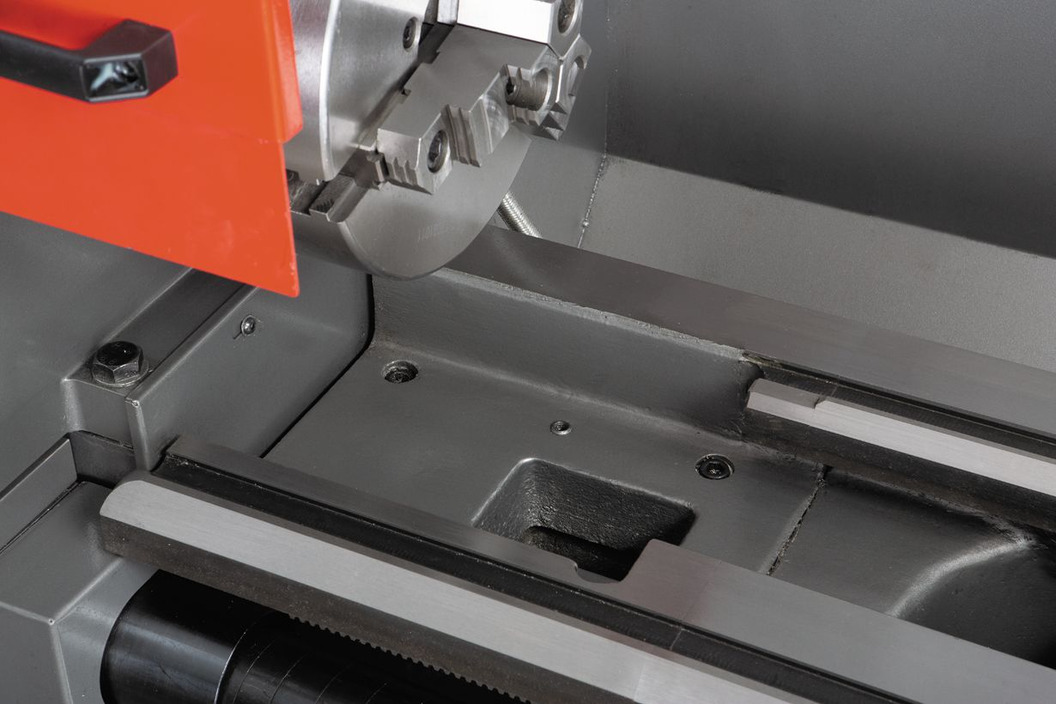

    • Наличие съемного мостика для увеличения диапазона обрабатываемых деталей

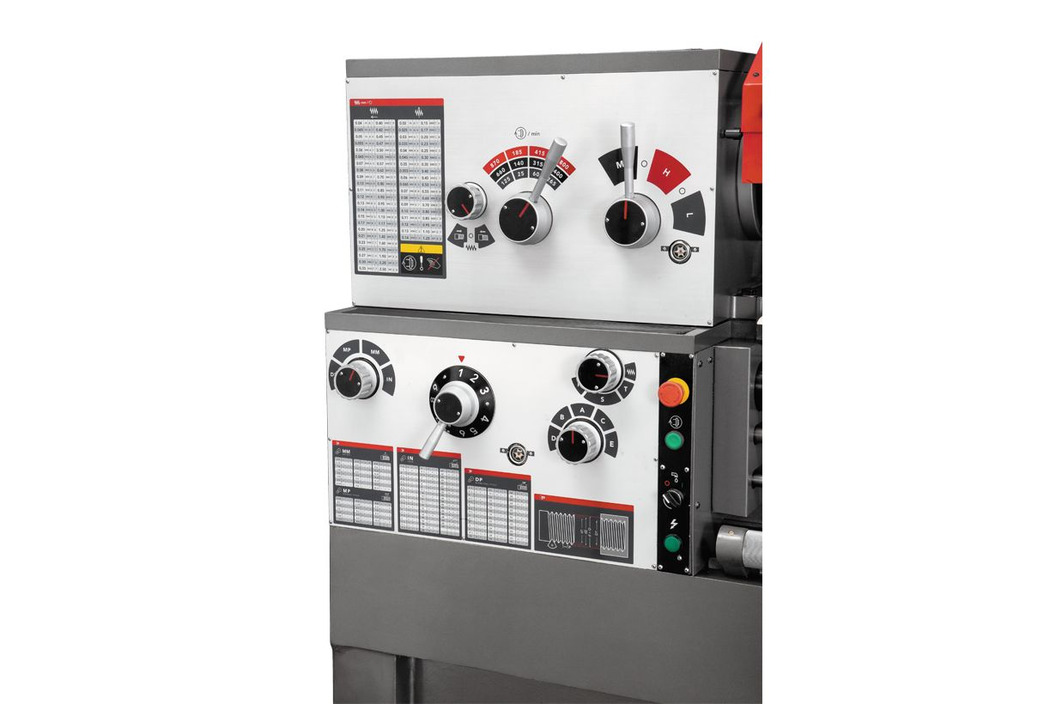

    • Коробка передач позволяет нарезать резьбу без замены шестерен
    • Механизм привода шпинделя постоянно работает в масляной ванне
    • Толчковый режим работы шпинделя
    • Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
    • Централизованная система подачи смазки продольного суппорта

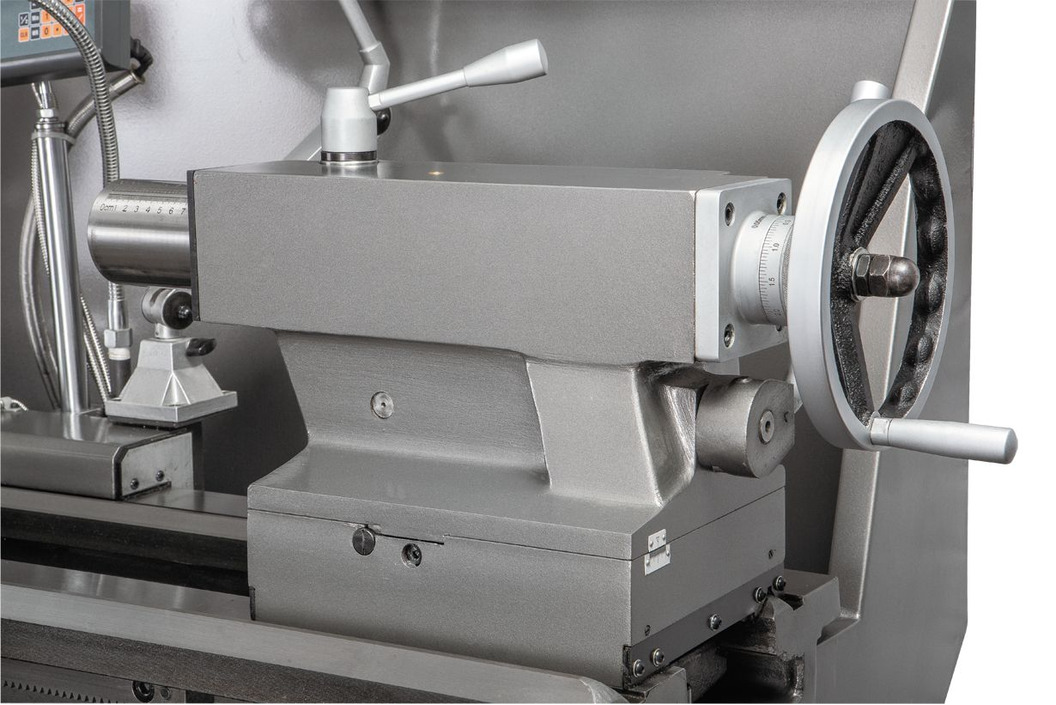

    • Регулируемая в поперечном направлении задняя бабка для обточки конусов

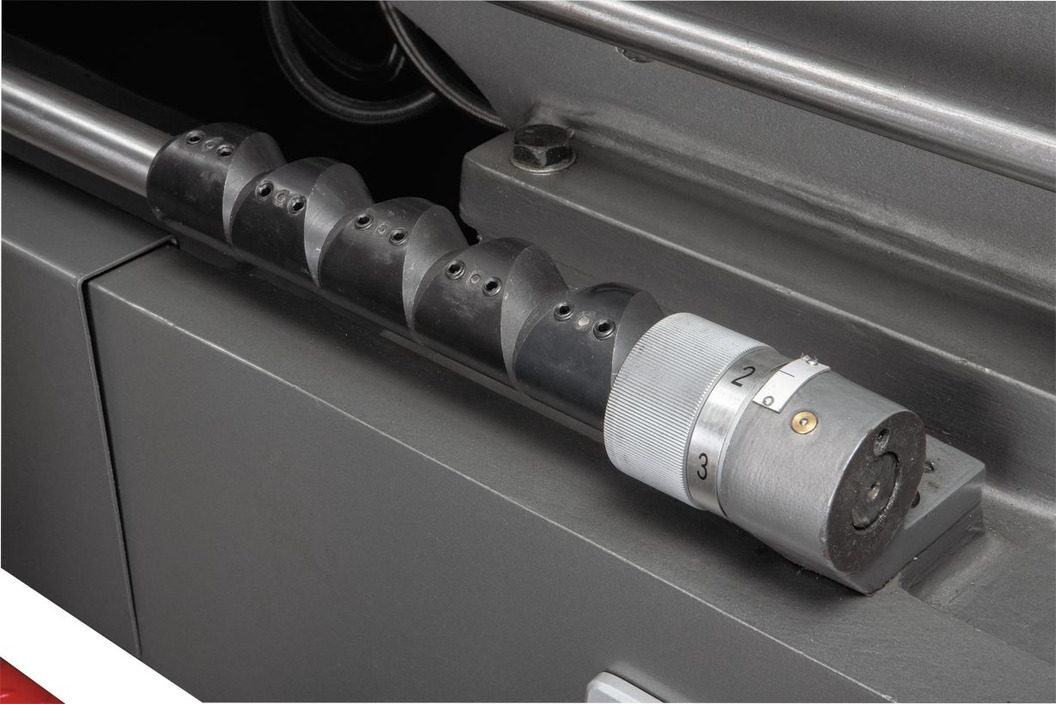

    • Пятипозиционный управляющий вал с кулачками
    • Современный аналог 1А62

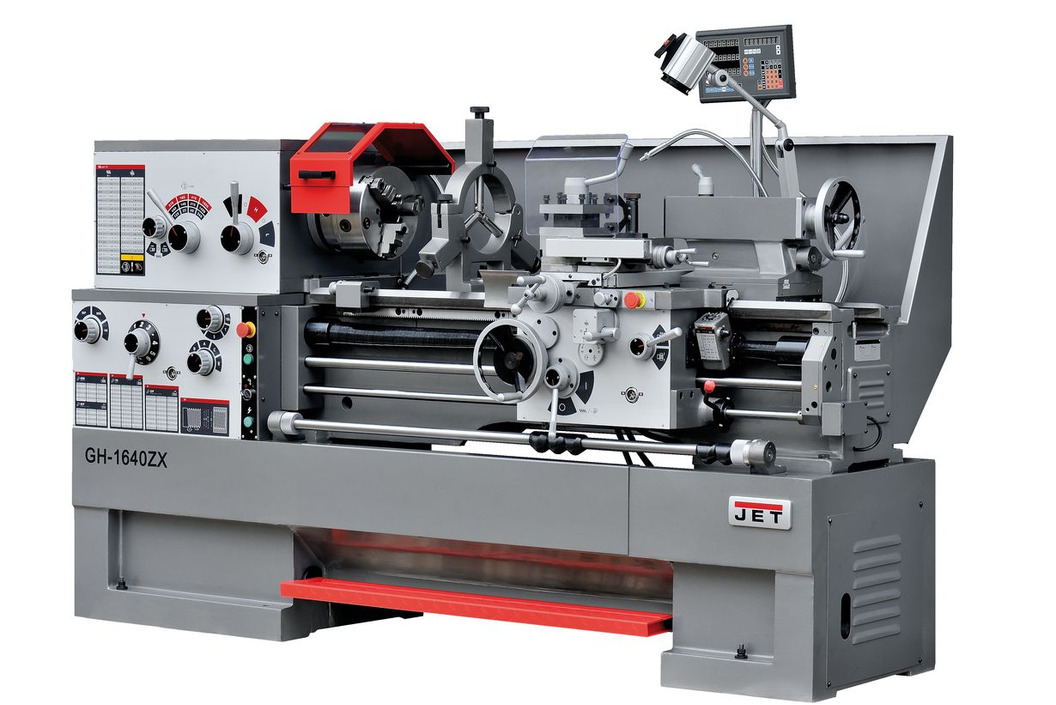

    Высокотехнологичный токарно-винторезный станок GH-1640 ZX DRO индустриального класса. На станке можно обтачивать детали из различных сортов стали, сплавов, алюминия, цветных металлов и чугуна. Он рассчитан на повышенные нагрузки и будет незаменим там, где требуются повышенная скорость и качество обработки. На станке можно работать с деталями диаметром до 406 мм, расстояние между центрами - 1015 мм. При съемном gap-мостике максимальный диаметр обрабатываемой заготовки увеличивается до 590 мм (при ограничении длины в 270 мм).

    Конструктив GH-1640 ZX DRO имеет облегченное исполнение. Это достигается, прежде всего, за чет снижения металлоемкости станины, направляющие которой закаляются и шлифуются по фирменной технологии. Предусмотрена регулировка зазоров при помощи клиновых планок.

    Коробка подач полностью автоматическая и позволяет нарезать все основные типы резьб без смены шестерен: метрические дюймовые, модульные и питчивые. GH-1640 ZX DRO может использовать широкий ассортимент резцов различного назначения, резцедержатель рассчитан на оснастку до 25x25 мм по сечению ее хвостовика. Станок поставляется с цифровыми линейками УЦИ (индекс «DRO») по трем осевым направлениям, что облегчает работу оператора, повышает точность обработки, экономит время и снижает риск возможного брака. GH-1640 ZX DRO оборудован регулируемой муфтой ходового винта и толчковым режимом пуска шпинделя для облегчения смены режимов работы.



  • Комплектация
    • 3-х кулачковый патрон Ø250 мм с прямыми/обратными кулачками
    • 4-х кулачковая планшайба Ø300 мм
    • Планшайба Ø300 мм
    • 4-х позиционный резцедержатель с фиксатором
    • Вращающийся упорный центр МК-4
    • Переходная втулка МК-7 / МК-5
    • Подвижный и неподвижный люнеты
    • Поддон для сбора стружки
    • Задняя защитная стенка

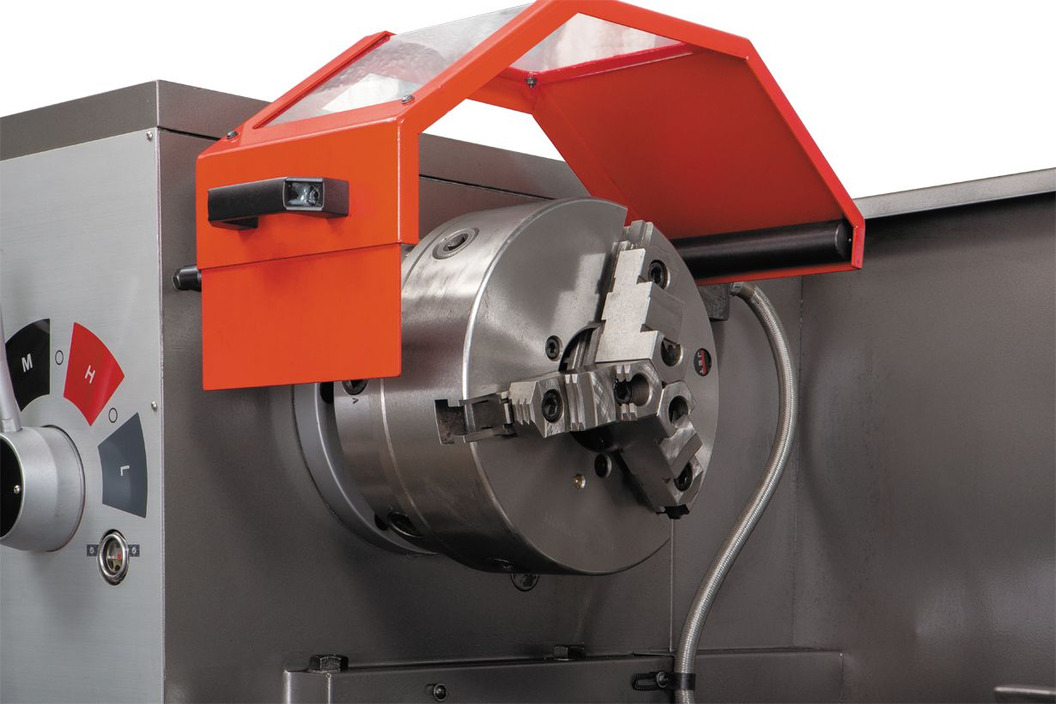

    • Защитный экран патрона с концевым выключателем
    • Защита резцедержателя

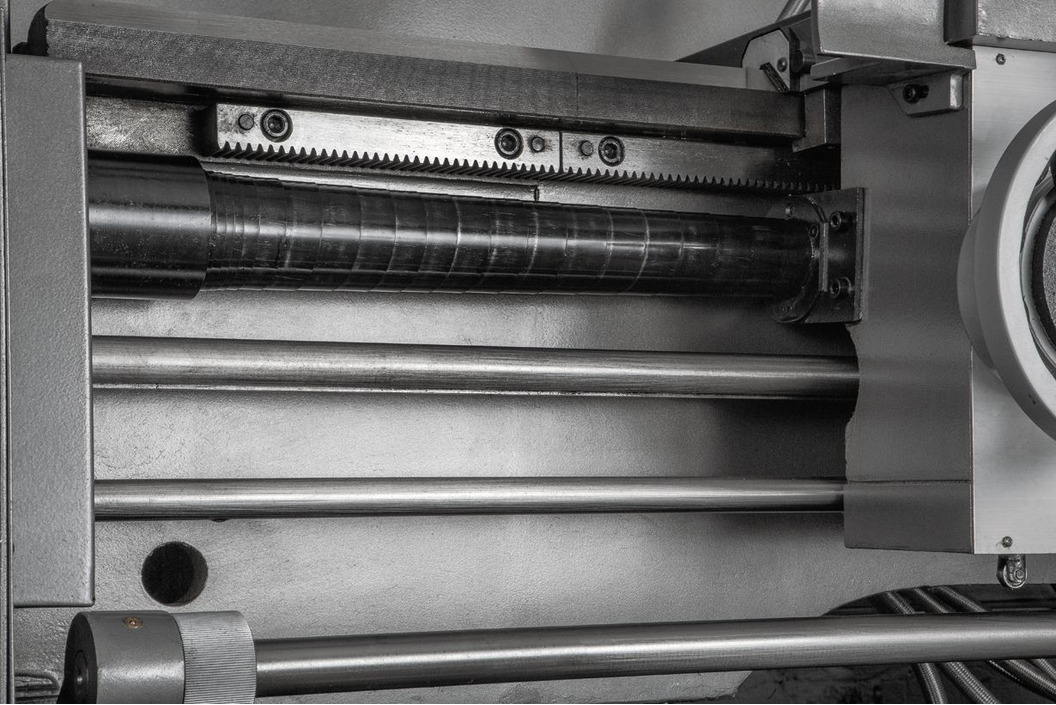

    • Защита ходового винта

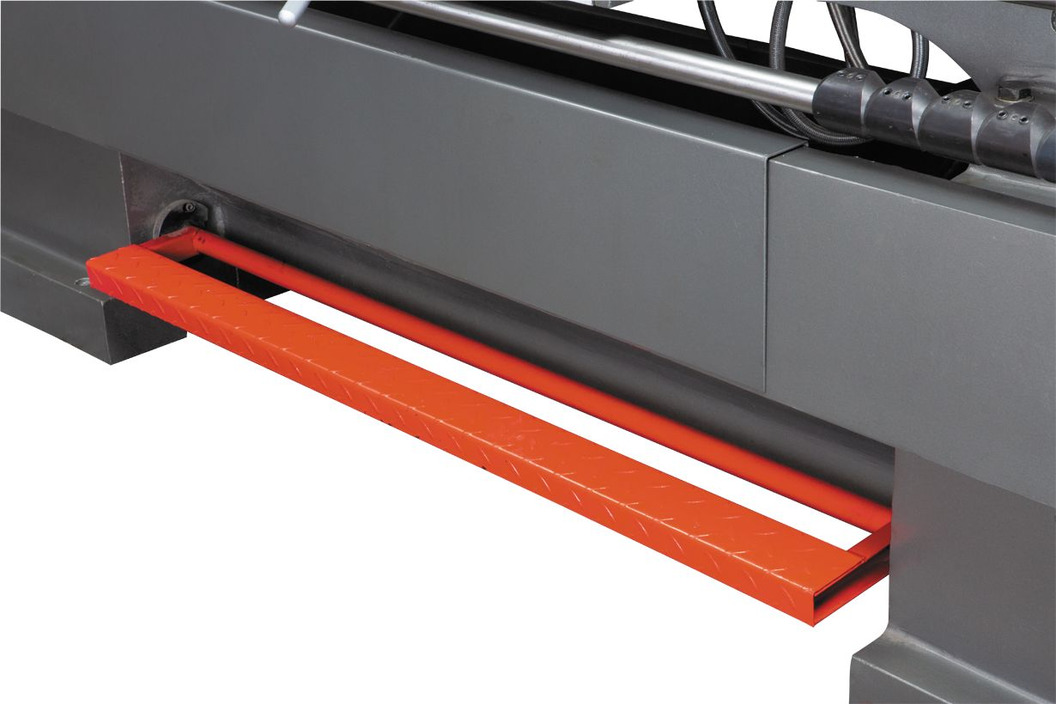

    • Ножной тормоз шпинделя с концевым выключателем

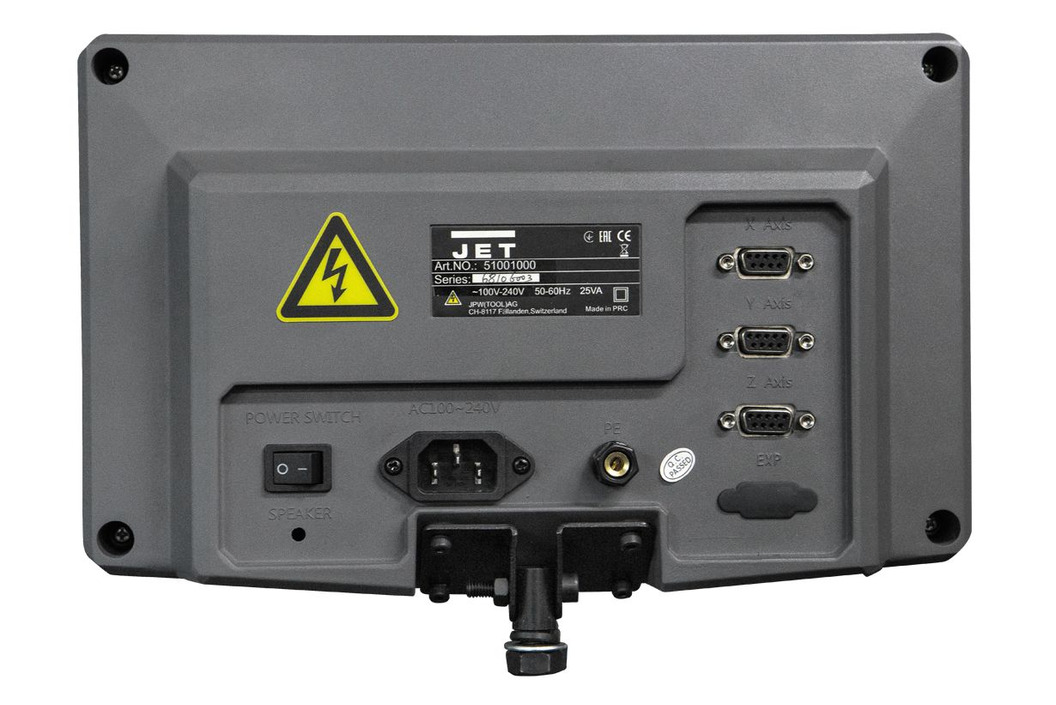

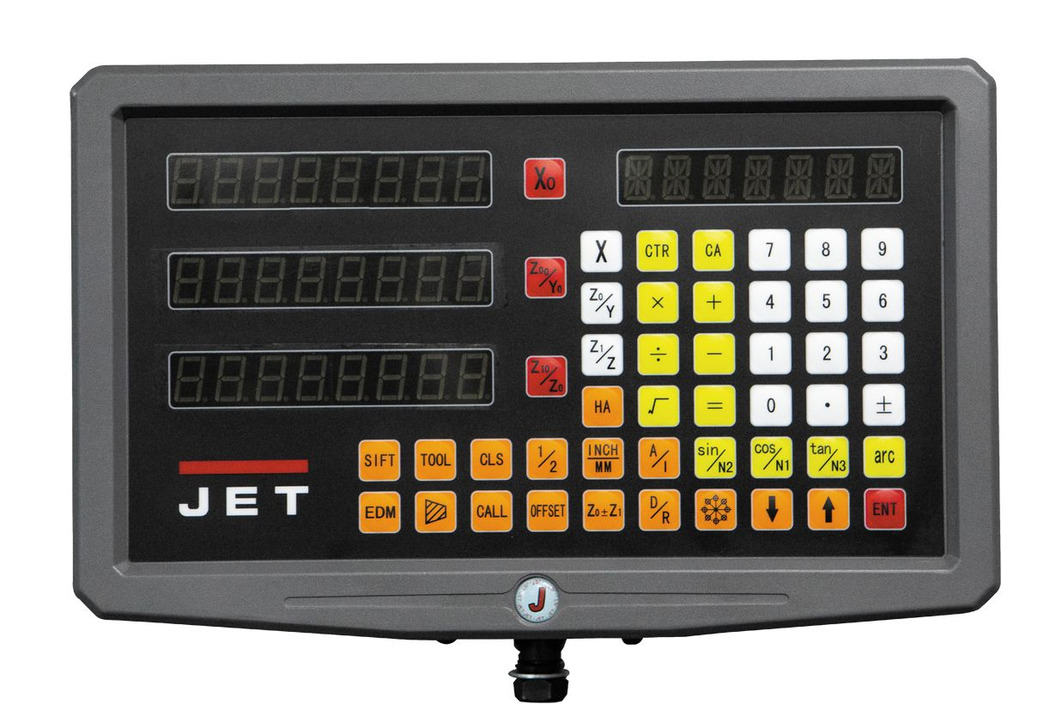

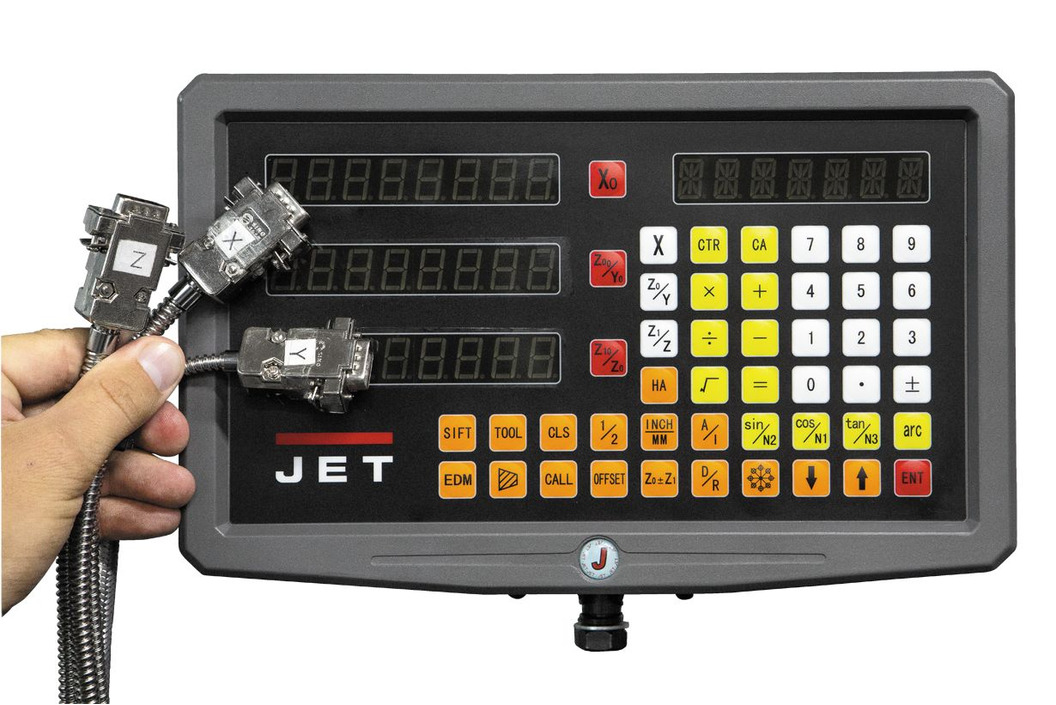

    • УЦИ по 3-м осям, цена деления 0,005 мм, погрешность ± 1 знак
    • Система подвода СОЖ

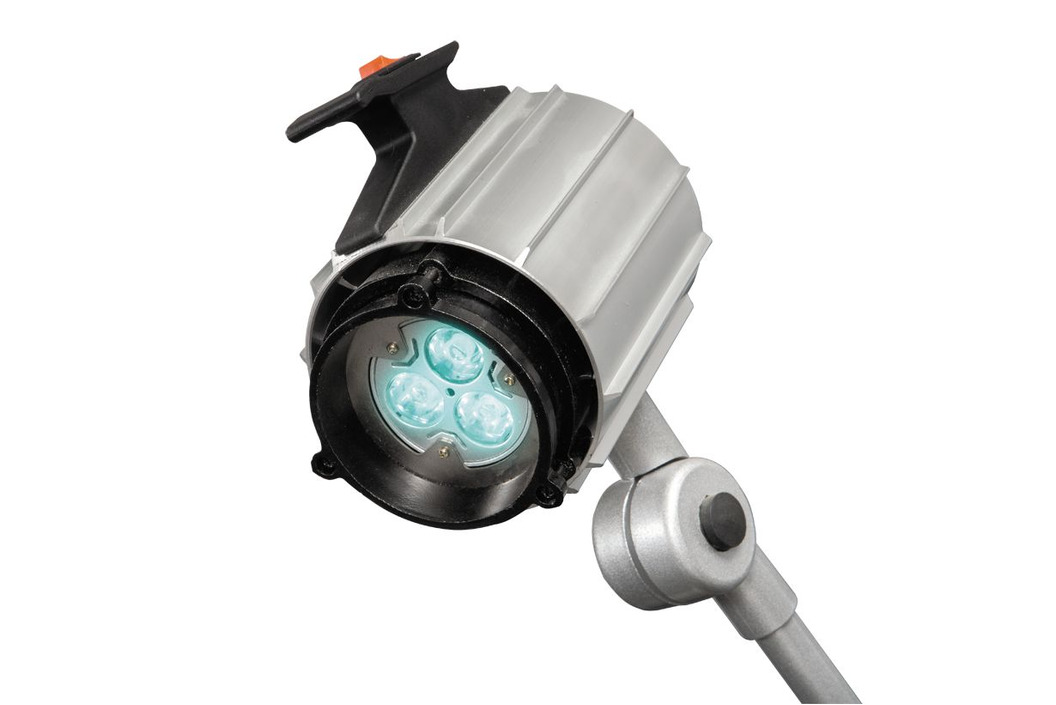

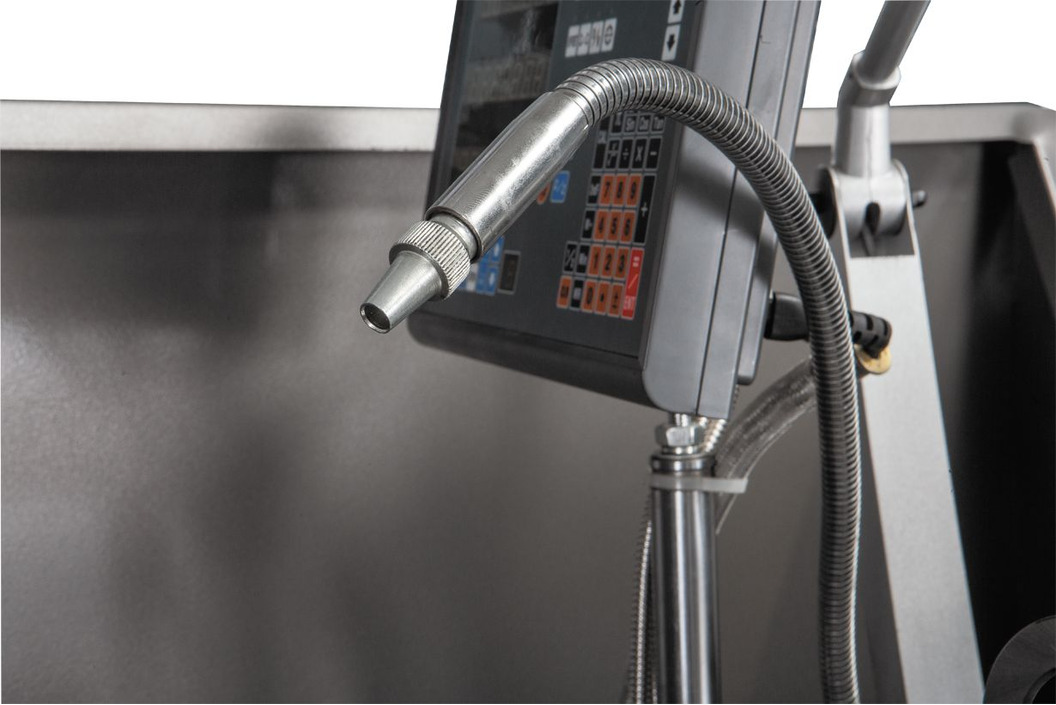

    • Галогенная лампа местного освещения
    • Вал управления с регулируемыми кулачками (отключение продольной подачи)
    • Концевой упор продольного перемещения

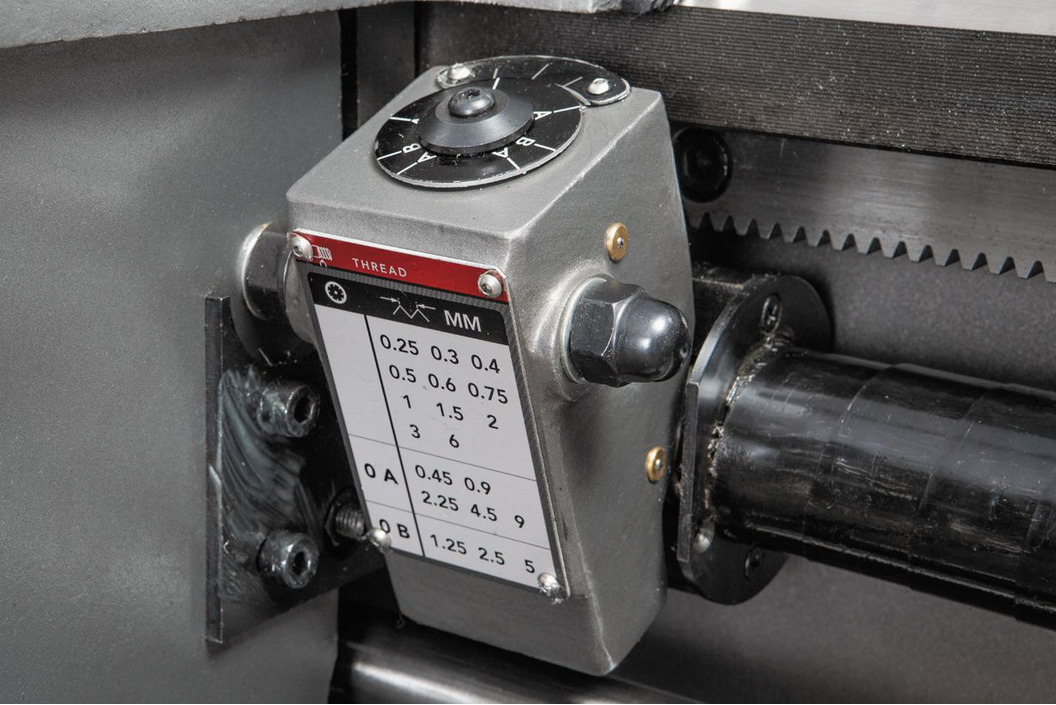

    • Указатель резьбы
    • Ключ для 3-х кулачкового патрона
    • Ключ резцедержателя
    • Ящик с инструментом
    • Руководство по эксплуатации
    • Комплект виброопор
