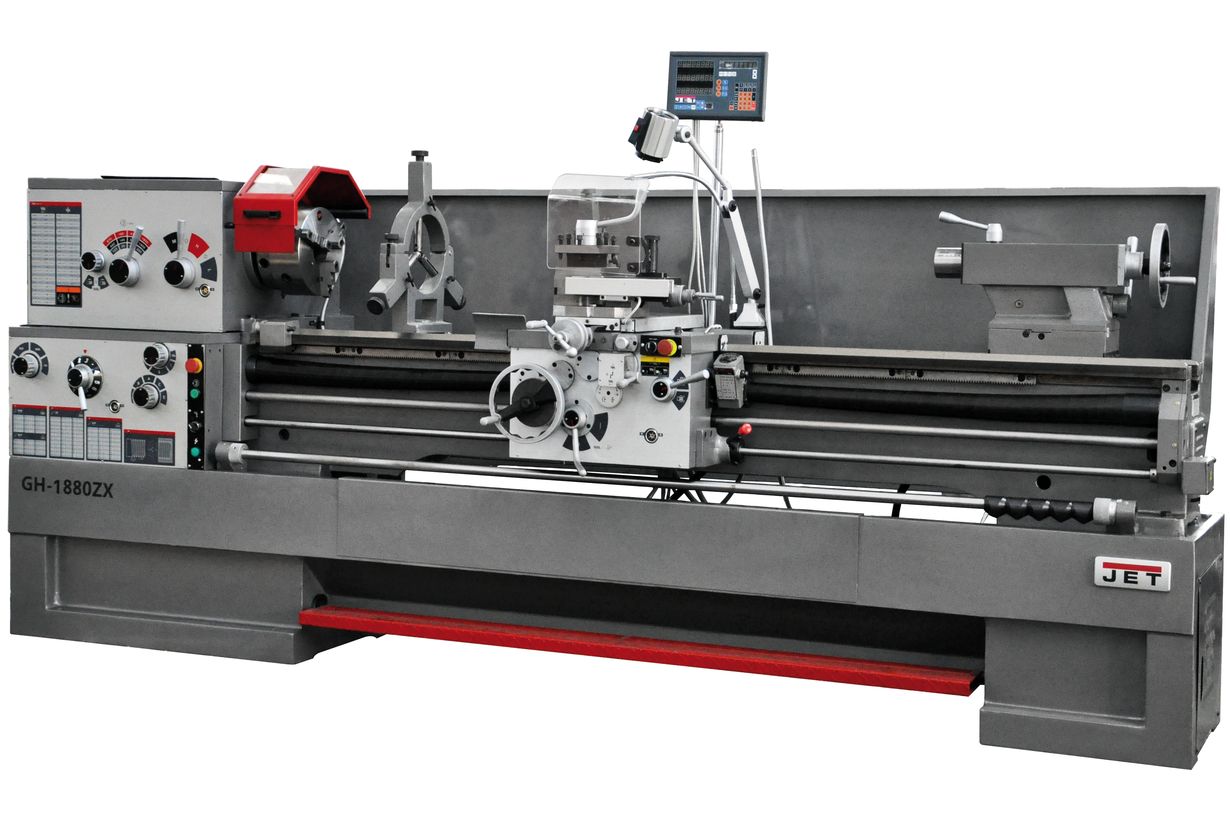

Токарно-винторезный станок GH-1880 ZX DRO RFS
| ∅ обработки над станиной | 460 мм |
| ∅ отверстия шпинделя | 80 мм |
| Расстояние между центрами | 2032 мм |
| Регулировка частоты вращения шпинделя | Ступенчатая |
| Мощность | 8,8 кВт |
| Масса | 2989 кг |
| Напряжение | 400 В |
- Характеристики
- Описание
- Комплектация
- Принадлежности
- Отзывы (0)
- Задать вопрос
-
Напряжение, В 400 Диаметр обточки над станиной, мм 460 Диаметр обточки над съемным мостиком, gap, мм 698 Длина съёмного мостика, мм 310 Диаметр обточки над поперечным суппортом, мм 280 Расстояние между центрами, мм 2032 Частота вращения шпинделя, об/мин 25 - 1800 Количество скоростей шпинделя, шт 12 Конус шпинделя МК-7 Присоединение шпинделя D1-8 (DIN 55029) Диаметр проходного отверстия шпинделя, мм 80 Диапазон продольной подачи, мм/об 0,04-2,5 Количество продольных подач, шт 46 Диапазон поперечной подачи, мм/об 0,02-1,25 Количество поперечных подач, шт 36 Диапазон метрической резьбы, мм 0,5 - 20 Количество метрических резьб, шт 24 Дюймовая резьба, TPI 1-5/8 - 72 Количество дюймовых резьб, шт 61 Модульная резьба, MP 0,25 - 10 Количество модульных резьб, шт 20 Диапазон питчевой резьба, DP 3-1/4 - 96 Количество питчевых резьб, шт 45 Шаг ходового винта, мм 6 Макс. размер резца, мм 25 x 25 Ход поперечного суппорта, мм 228 Ход верхнего суппорта, мм 130 Ускоренное перемещение продольного суппорта, м/мин 5 Ускоренное перемещение поперечного суппорта, м/мин нет Пиноль задней бабки МК-5 Ход пиноли задней бабки, мм 125 Диаметр пиноли, мм 75 Диапазон неподвижного люнета, мм 12 - 178 Диапазон подвижного люнета, мм 15 - 90 Объем бака СОЖ, л 18 Расстояние между направляющими, мм 340 Мощность двигателя, кВт 5,6 Мощность насоса СОЖ, кВт 0,09 Масса, кг 2989 Длина в упаковке, см 350 Ширина в упаковке, см 113 Высота в упаковке, см 168 Масса в упаковке, кг 3025 Длина, мм 3458 Ширина, мм 1016 Высота, мм 1241 -
- Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)
- Массивная станина станка из серого чугуна
- Закаленные и отшлифованные направляющие станины
- Наличие съемного мостика для увеличения диапазона обрабатываемых деталей
- Коробка передач позволяет нарезать резьбу без замены шестерен
- Механизм привода шпинделя постоянно работает в масляной ванне
- Толчковый режим работы шпинделя
- Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
- Регулировка зазоров направляющих при помощи клиновых планок
- Централизованная система подачи смазки продольного суппорта
- Регулируемая в поперечном направлении задняя бабка для обточки конусов
- Пятипозиционный управляющий вал с кулачками
- Ускоренное продольное перемещение суппорта (RFS)
- Современный аналог 1К62
Токарно-винторезный станок GH-1880 ZX DRO RFS промышленного класса выпускается компанией JET уже достаточное время, поэтому специалисты во многих странах мира уже успели оценить все его преимущества. Станок рассчитан на обточку заготовок диаметром до 460 мм над станиной, до 698 мм при снятом мостике gap (c ограничением по длине в 310 мм) и до 280 мм над поперечным суппортом.
Расстояние между центрами в этой модели увеличено до 2032 мм, предусмотрено ускоренное продольное перемещение суппорта. Станок выпускается в строгом соответствии с протоколом DIN 8606, что обеспечивает соблюдение всех норм и допусков на всех этапах сборки, а также гарантирует сервисное обслуживание во всех странах Таможенного союза. GH-1880 ZX DRO RFS установлен на массивную станину из особопрочного чугуна, ее направляющие проходят закалку по фирменной технологии производителя и шлифуются. Станок поставляется с устройством УЦИ, что облегчает и ускоряет работу оператора, снижает возможность появления брака.
Коробка передач станка, а также автоматическая подача продольного и поперечного суппорта позволяют нарезать все основные типы резьб, смены шестерен для этой операции не требуется. Предусмотрен толчковый пуск двигателя для облегчения смены режимов работы. Механизм шпинделя станка погружен в масляную ванну, это увеличивает ресурс изделия в целом, снижает уровень шума и решает проблему охлаждения. Станок поставляется с централизованной системой смазки продольного шпинделя, регулируемая задняя бабка позволяет обрабатывать конические заготовки.
-
- 3-х кулачковый патрон Ø250 мм с прямыми/обратными кулачками
- 4-х кулачковая планшайба Ø300 мм
- Планшайба Ø400 мм
- 4-х позиционный резцедержатель с фиксатором
- Вращающийся упорный центр МК-5
- Невращающийся упорный центр МК-5
- Переходная втулка МК-7 / МК-5
- Подвижный и неподвижный люнеты
- Ускоренное перемещение продольного суппорта
- Поддон для сбора стружки
- Задняя защитная стенка
- Защитный экран патрона с концевым выключателем
- Защита резцедержателя
- Защита ходового винта
- Ножной тормоз шпинделя с концевым выключателем
- УЦИ по 3-м осям, цена деления 0,005 мм, погрешность ± 1 знак
- Система подвода СОЖ
- Галогенная лампа местного освещения
- Указатель резьбы
- Ключ для 3-х кулачкового патрона
- Ключ резцедержателя
- Вал управления с регулируемыми кулачками (отключение продольной подачи)
- Концевой упор продольного перемещения
- Ящик с инструментом
- Руководство по эксплуатации
- Комплект виброопор
-
-
