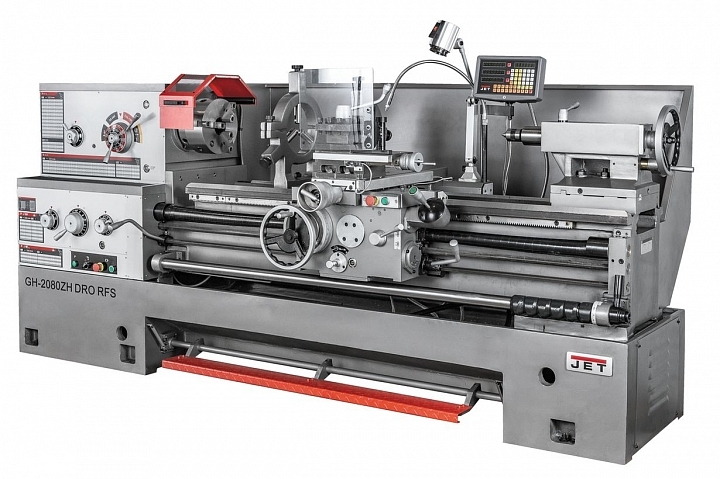

Токарно-винторезный станок JET GH-2080 ZH DRO RFS

Код товара: 50000832T
0 отзывов
Бренд: JET™
Страна производства: Китай
Продавец: StankoPark
Телефон: 87772447007
Адрес: г. Алматы

∅ обработки над станиной 500 мм
∅ отверстия шпинделя 80 мм
Расстояние между центрами 2030 мм
Регулировка частоты вращения шпинделя Ступенчатая
Мощность 12,0 кВт
Масса 3250 кг
Подробные характеристики
Под заказ
Срок доставки 15-30 дней
12 065 000 b
  • Характеристики
  • Описание
  • Комплектация
  • Принадлежности
  • Отзывы (0)
  • Задать вопрос
    Характеристики
  • Напряжение, В 400
    Диаметр обточки над станиной, мм 500
    Диаметр обточки над съемным мостиком, gap, мм 720
    Длина съёмного мостика, мм 240
    Диаметр обточки над поперечным суппортом, мм 310
    Расстояние между центрами, мм 2030
    Частота вращения шпинделя, об/мин 9 - 1600
    Количество скоростей шпинделя, шт 24
    Конус шпинделя МK-7
    Присоединение шпинделя D1-8 (DIN 55029)
    Диаметр проходного отверстия шпинделя, мм 80
    Диапазон продольной подачи, мм/об 0,063 - 6,43
    Количество продольных подач, шт 80
    Диапазон поперечной подачи, мм/об 0,027 - 2,73
    Количество поперечных подач, шт 80
    Диапазон метрической резьбы, мм 1 - 224
    Количество метрических резьб, шт 46
    Дюймовая резьба, TPI 1/8 - 28
    Количество дюймовых резьб, шт 48
    Модульная резьба, MP 0,5 - 112
    Количество модульных резьб, шт 42
    Диапазон питчевой резьба, DP 56 - 1/4
    Количество питчевых резьб, шт 45
    Шаг ходового винта, мм 12
    Макс. размер резца, мм 32 x 32
    Ход поперечного суппорта, мм 310
    Ход верхнего суппорта, мм 145
    Ускоренное перемещение продольного суппорта, м/мин 4,5
    Ускоренное перемещение поперечного суппорта, м/мин 2
    Пиноль задней бабки МК-5
    Ход пиноли задней бабки, мм 150
    Диаметр пиноли, мм 75
    Диапазон неподвижного люнета, мм 50 - 210
    Диапазон подвижного люнета, мм 20 - 110
    Расстояние между направляющими, мм 405
    Мощность двигателя, кВт 7,5
    Мощность насоса СОЖ, кВт 0,09
    Масса, кг 3250
    Длина в упаковке, см 363
    Высота в упаковке, см 198
    Масса в упаковке, кг 4000
    Объем бака СОЖ, л 15
    Длина, мм 3480
    Ширина, мм 1280
    Высота, мм 1410
    Ширина в упаковке, см 145
  • Описание
    • Рукоятка включения шпинделя на передней бабке (прямое и обратное вращение)

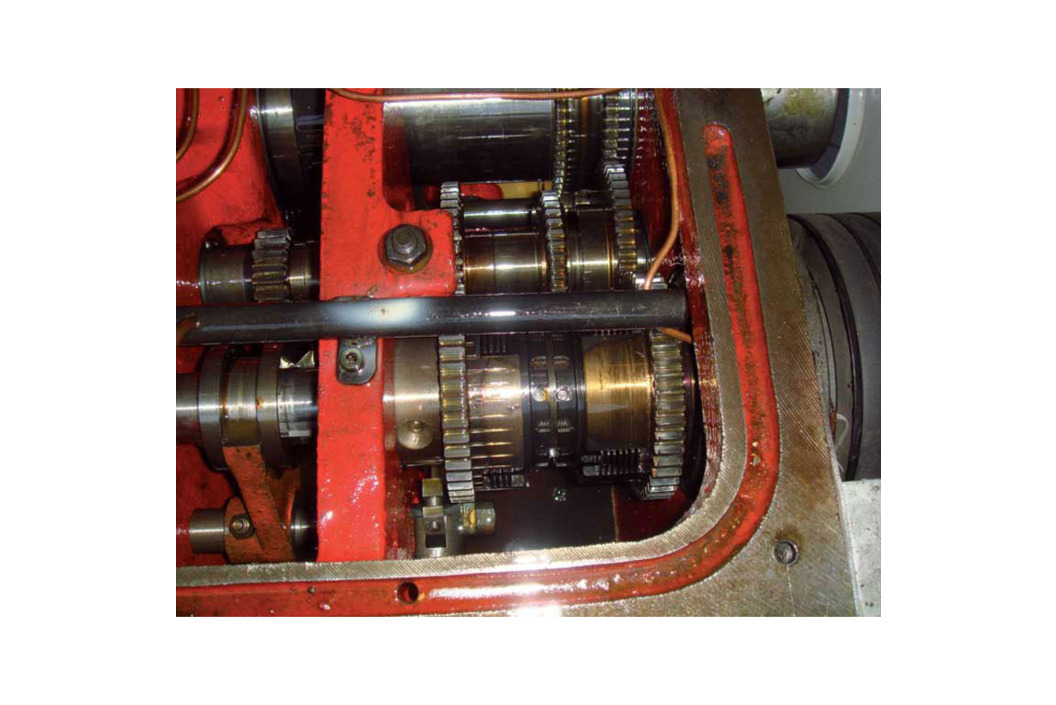

    • Передняя бабка с фрикционной муфтой
    • Диапазон частот вращения шпинделя от 9 до 1600 об/мин, 24 скорости в каждом направлении

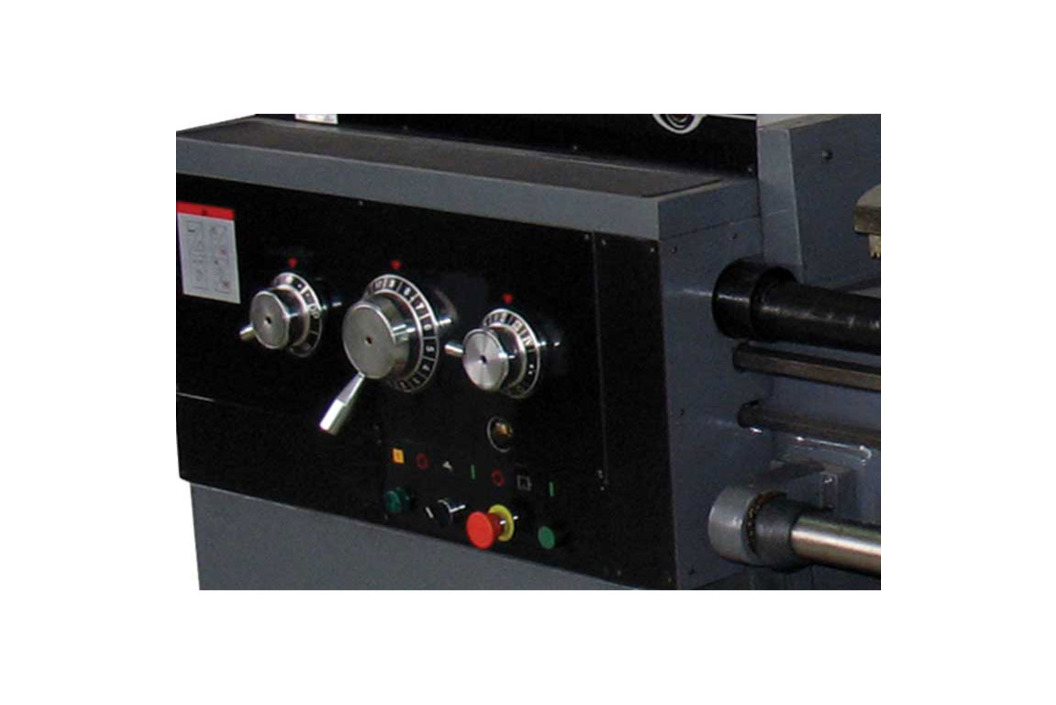

    • Коробка подач позволяет нарезать резьбу без замены шестерен

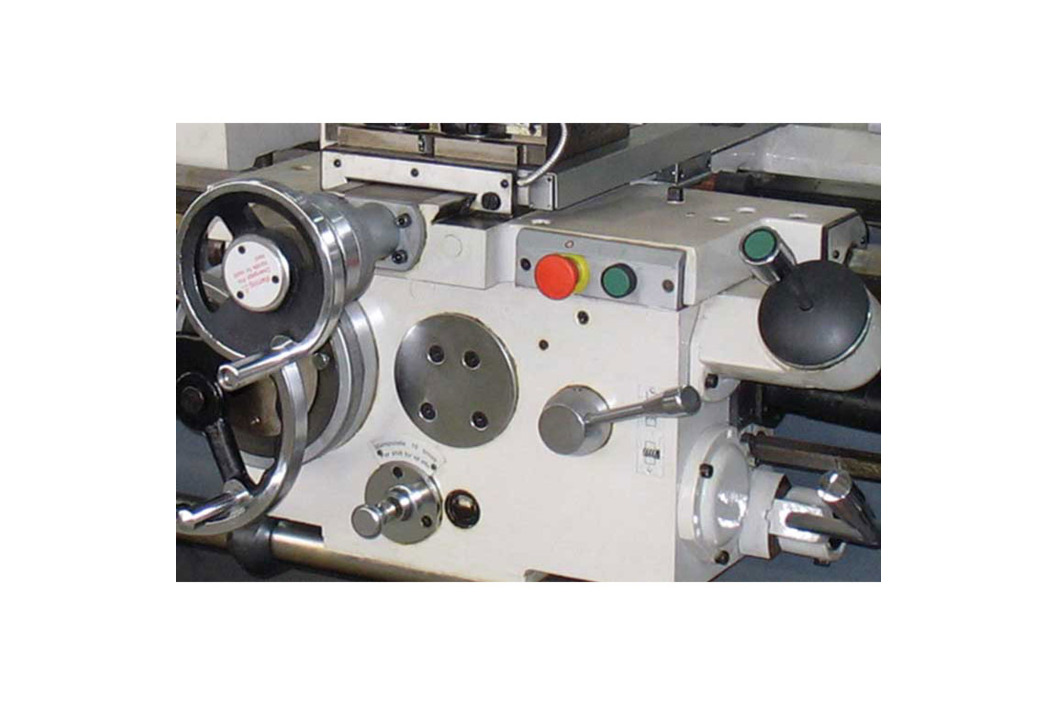

    • Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
    • Эксклюзивный протокол приёмки JET с сертифицированными допусками по DIN 8606 (немецкий аналог ГОСТ 18097, класс точности «Н»).
    • Массивная станина станка из серого чугуна
    • Закаленные и отшлифованные направляющие станины
    • Механизм привода шпинделя постоянно работает в масляной ванне
    • Наличие съемного мостика (ГАП) для увеличения диапазона обрабатываемых деталей
    • Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
    • Регулировка зазоров направляющих при помощи клиновых планок
    • Централизованная система подачи смазки продольного суппорта
    • Регулируемая в поперечном направлении задняя бабка для обточки конусов
    • Отключение продольной подачи суппорта в заданной точке: управляющий вал на 6 позиций
    • Полноценный современный аналог 16К20, 16К25 и 16Д20
    • Гарантия 2 года

    Универсальный токарно-винторезный станок GH-2080 ZH DRO производства компании JET поставляется с завода в расширенной комплектации: система подачи СОЖ, УЦИ, люнеты, планшайба, 4-х кулачковый патрон, переходная втулка, вращающийся и не вращающийся центры, опоры для выставки, набор инструмента для обслуживания и лампа освещения уже входят в заявленную стоимость. Это позволяет свести к минимуму время подготовки станка ко вводу в эксплуатацию и существенно сэкономить на комплектующих.

    Станок справится с заготовками диаметром до 500 мм при обточке над станиной (до 700 мм при снятии gap-мостика, но с ограничением по длине в 240 мм), до 310 мм над поперечным суппортом. У данной модели расстояние между центрами увеличено до 2030 мм, для сокращения времени на установку и подгонку заготовок предусмотрен ускоренный режим перемещения суппорта. У GH-2080ZH DRO предустановлено 24 позиции скорости шпинделя в диапазоне от 9 до 1600 об/мин.

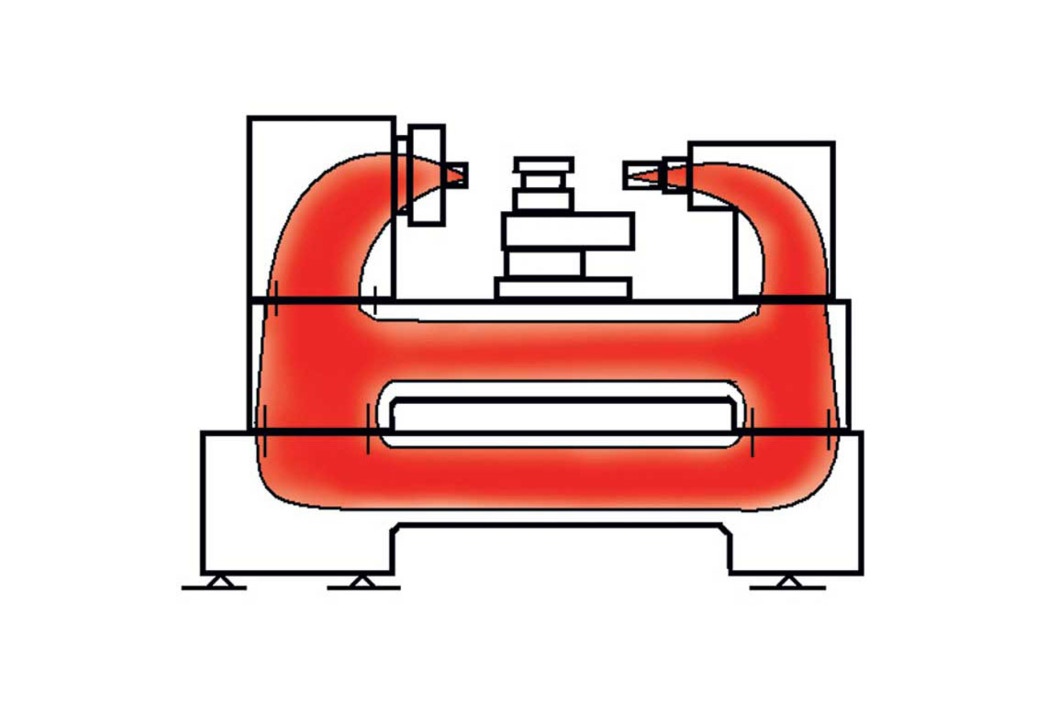

    Минимальный скоростной режим применяется для нарезания резьбы плашкой. Коробка подач станка имеет 80 режимов автоматических продольных и поперечных подач, что обеспечивает возможность нарезки всех известных типов резьб с высокой точностью и скоростью (частота биения на шпинделе у данной модели не превышает 9 микрон). GH-2080ZH DRO оборудован режимом толчкового пуска для облегчения смены скоростей оператором. Станок помещен на чугунную станину, которая служит для уменьшения уровня вибраций и эффективного теплоотвода от инструмента и шпинделя.



  • Комплектация
    • 3-х кулачковый патрон Ø250 мм с прямыми/обратными кулачками
    • 4-х кулачковая планшайба Ø320 мм
    • Планшайба Ø400 мм

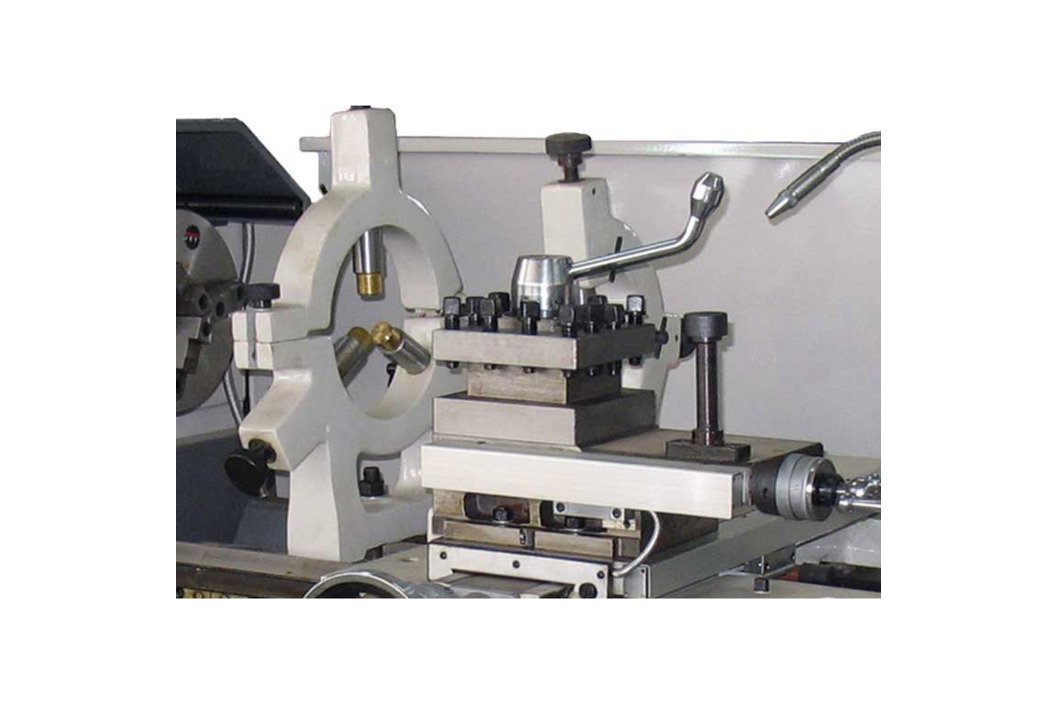

    • 4-х позиционный резцедержатель с фиксатором
    • Вращающийся упорный центр МК-5
    • Упорный центр МК-5
    • Переходная втулка МК-7/МК-5
    • Подвижный и неподвижный люнеты
    • Поддон для сбора стружки
    • Задняя защитная стенка
    • Защитный экран патрона с концевым выключателем
    • Ножной тормоз шпинделя с концевым выключателем
    • УЦИ по 3 осям, цена деления 0,005 мм погрешность ± 1 знак
    • Система подвода СОЖ
    • Галогенная лампа местного освещения
    • Вал управления с регулируемыми кулачками (отключение продольной подачи)
    • Концевой упор продольного перемещения
    • Регулируемые опоры станины
