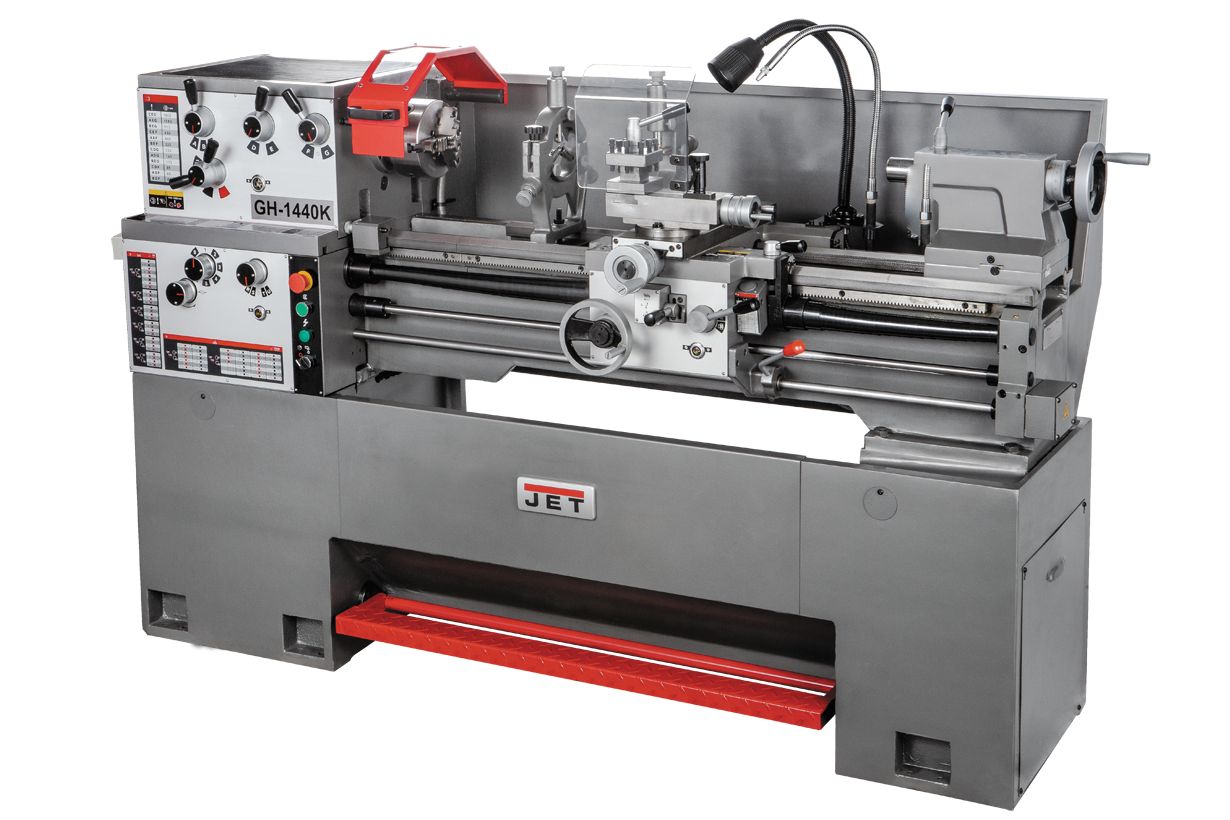

JET GH-1440K DRO Универсальный токарно-винторезный станок
| ∅ обработки над станиной | 355 мм |
| ∅ отверстия шпинделя | 38 мм |
| Расстояние между центрами | 1015 мм |
| Мощность | 2.2 кВт |
| Масса | 995 кг |
| Напряжение | 400 В |
| Габариты | 1900х710х1170 мм |
- Характеристики
- Описание
- Комплектация
- Отзывы (0)
- Задать вопрос
-

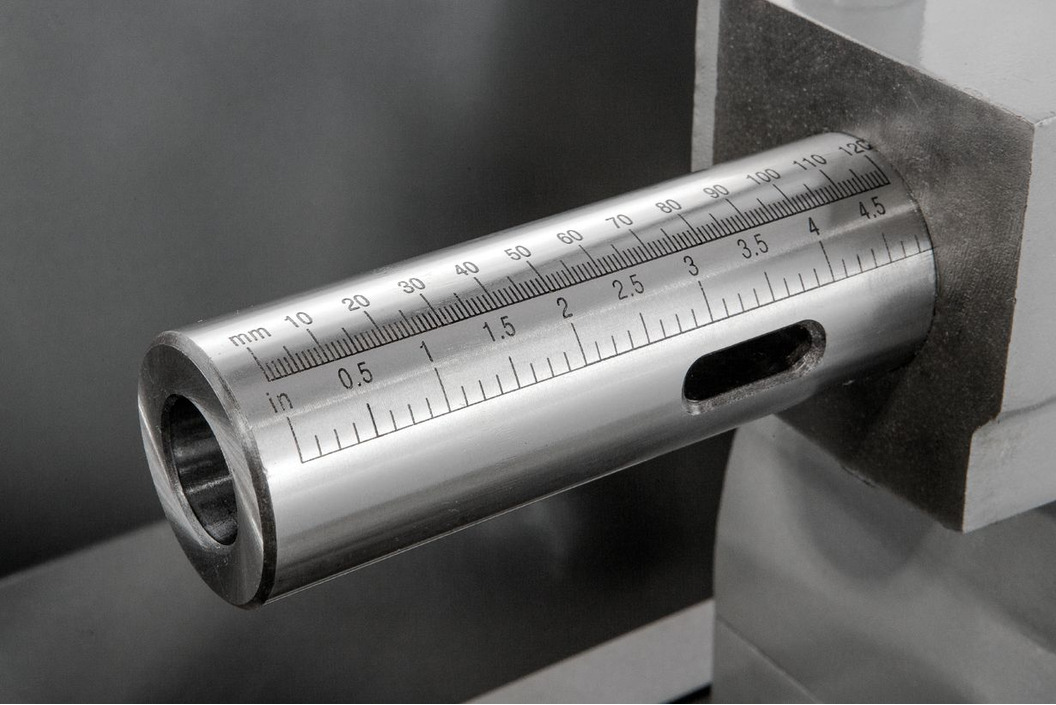

Напряжение, В 400 Диаметр обточки над станиной, мм 356 Диаметр обточки над съемным мостиком, gap, мм 508 Длина съемного мостика 237 Диаметр обточки над поперечным суппортом, мм 210 Расстояние между центрами, мм 1000 Частота вращения шпинделя, об/мин 40 - 1800 Количество скоростей шпинделя, шт 12 Конус шпинделя МК-5 Присоединение шпинделя D1-4 (DIN 55029) Диаметр проходного отверстия шпинделя, мм 38 Диапазон продольной подачи, мм/об 0,043-0,653 Количество продольных подач, шт 40 Диапазон поперечной подачи, мм/об 0,024-0,359 Количество поперечных подач, шт 40 Диапазон метрической резьбы, мм 0,45-7,5 Количество метрических резьб, шт 23 Дюймовая резьба, TPI 4-112 Количество дюймовых резьб, шт 40 Макс. размер резца, мм 16 x 16 Ход поперечного суппорта, мм 160 Ход верхнего суппорта, мм 90 Пиноль задней бабки МК-3 Ход пиноли задней бабки, мм 120 Диаметр пиноли, мм 45 Диапазон неподвижного люнета, мм 10 - 88 Диапазон подвижного люнета, мм 10 - 66 Расстояние между направляющими, мм 260 Мощность двигателя, кВт 2,25 Мощность насоса СОЖ, кВт 0,05 Объем бака СОЖ, л 5 Шаг ходового винта, мм 4 Длина, мм 1900 Ширина, мм 710 Высота, мм 1170 Масса, кг 960 Длина в упаковке, см 190 Ширина в упаковке, см 760 Высота в упаковке, см 140 Масса в упаковке, кг 1210 -
Особенности:
- Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)
- Цельнолитая чугунная подставка
- Облегченная конструкция
- Автоматическая продольная и поперечная подачи
- Устройство подачи СОЖ
- Наличие съемного мостика для увеличения диапазона обрабатываемых деталей
- УЦИ по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак (DRO)

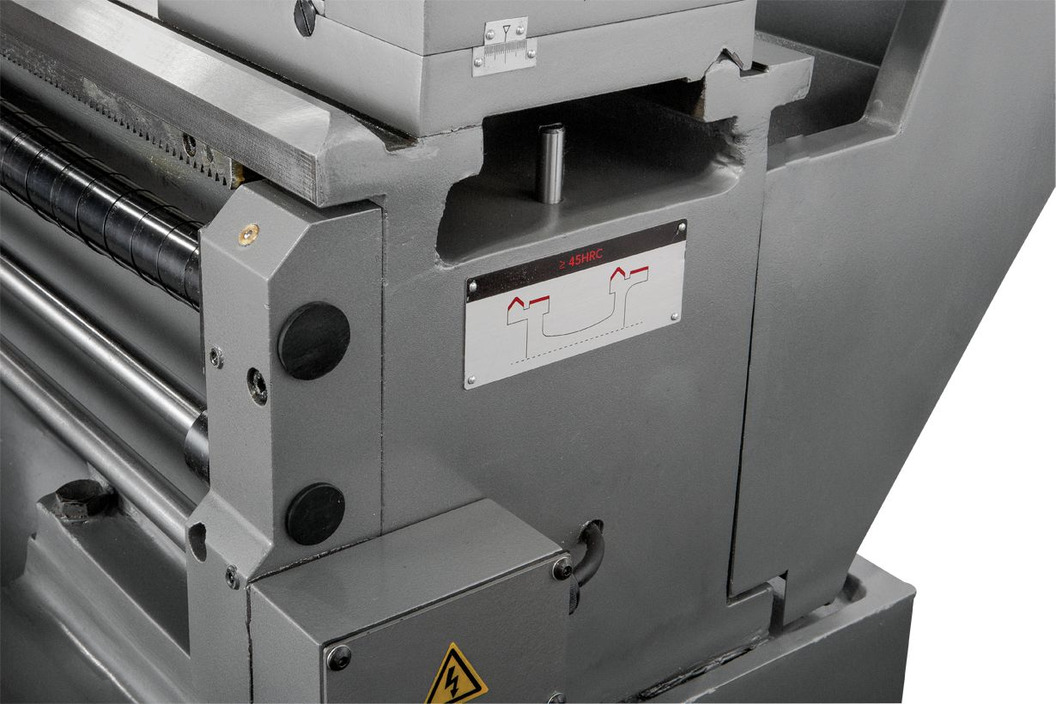

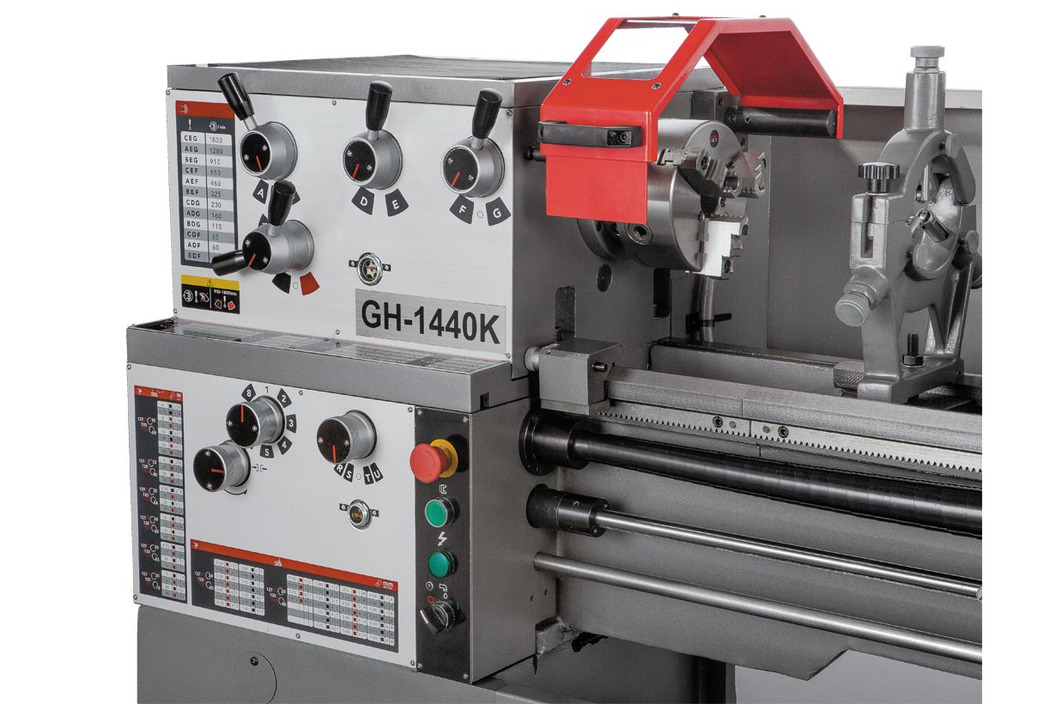

Многофункциональный токарно-винторезный станок JET GH-1440K на чугунном основании рассчитан на эксплуатацию промышленными предприятиями и крупными мастерскими, - там, где требуется особое качество и скорость обработки. Мощный асинхронный двигатель на 2,25 кВт способен обеспечивать работоспособность станка на протяжении всего рабочего дня. Станок полностью соответствует по ГОСТ 18097 классу точности «Н» - биение шпинделя не превышает 0,010 мм. На станке можно обтачивать детали диаметром до 356 мм над станиной, до 508 мм со снятым мостиком gap (длинна мостика 237 мм) и до 210 мм над суппортом.

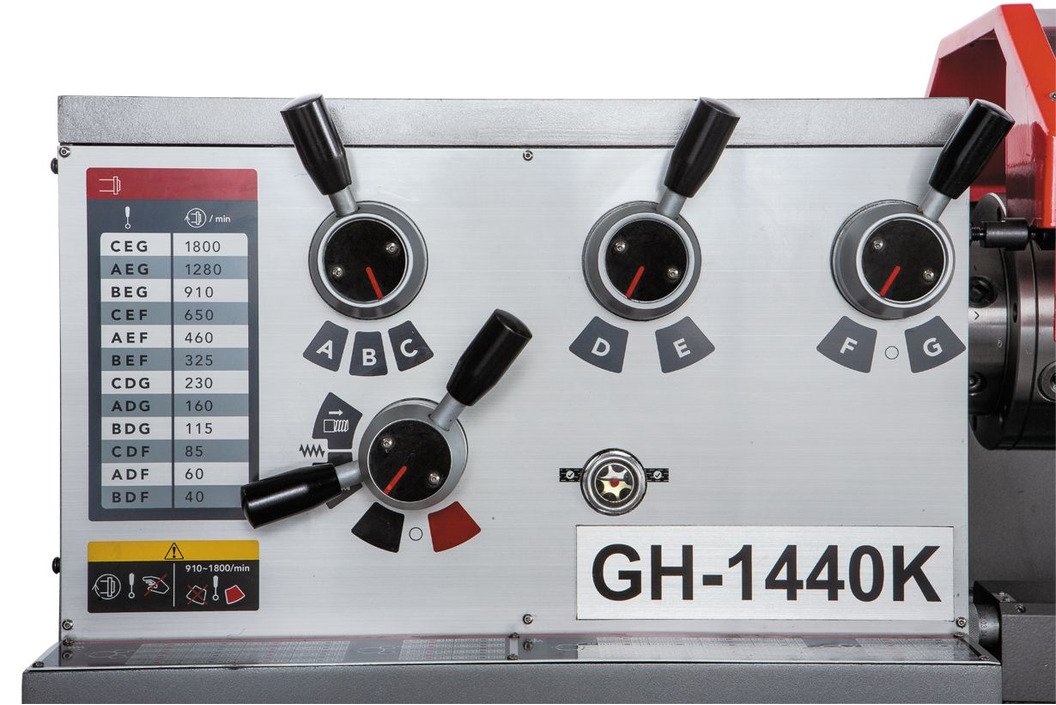

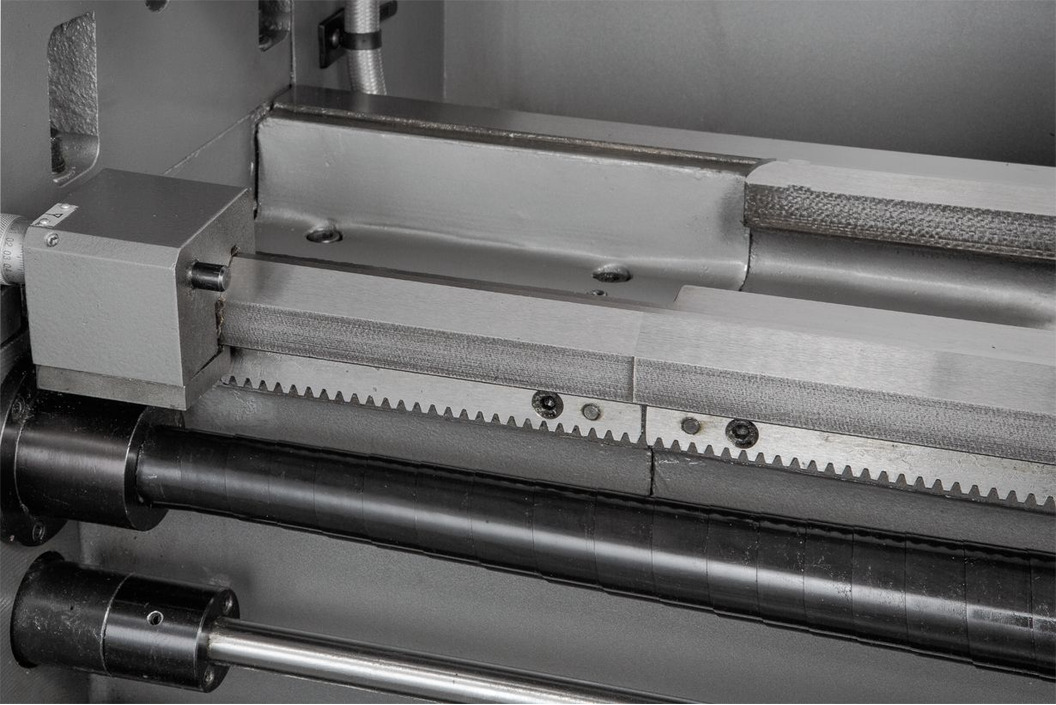

Расстояние между центрами - 1000 мм. JET GH-1440К устанавливается на массивную станину из чугуна, ее направляющие закалены токами высокой частоты и отшлифованы. JET GH-1440K имеет 40 типов продольных и поперечных подач в автоматическом режиме, а также позволяет нарезать метрические и дюймовые резьбы. Обороты шпинделя можно выбирать из 12 предустановленных режимов в диапазоне то 40 до 1800 об/мин.

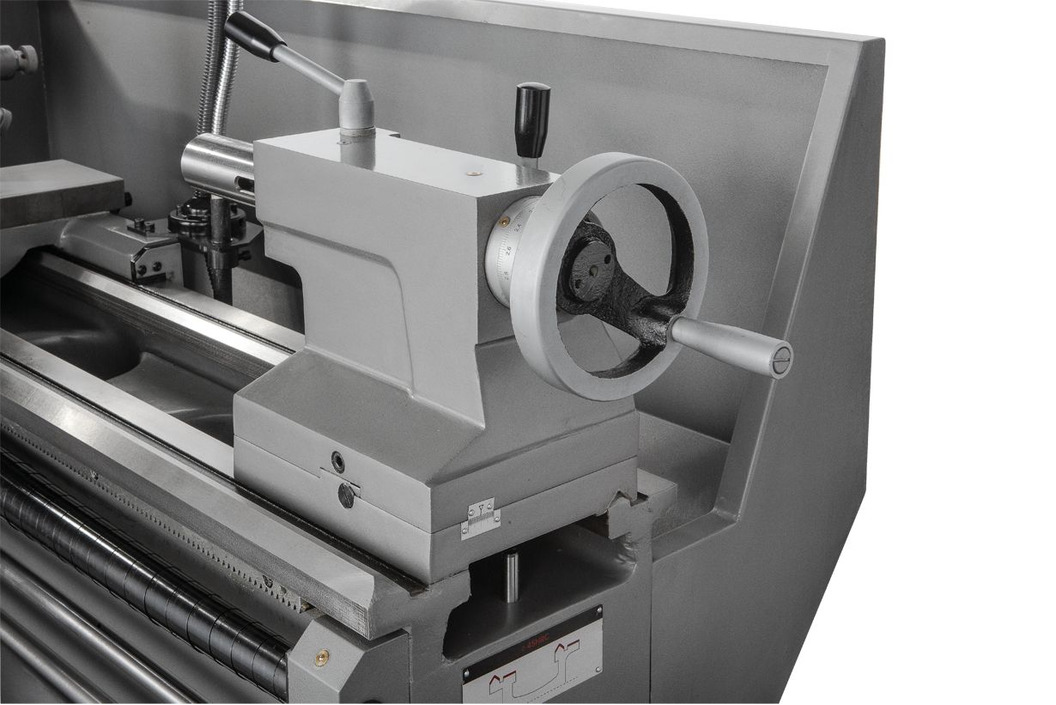

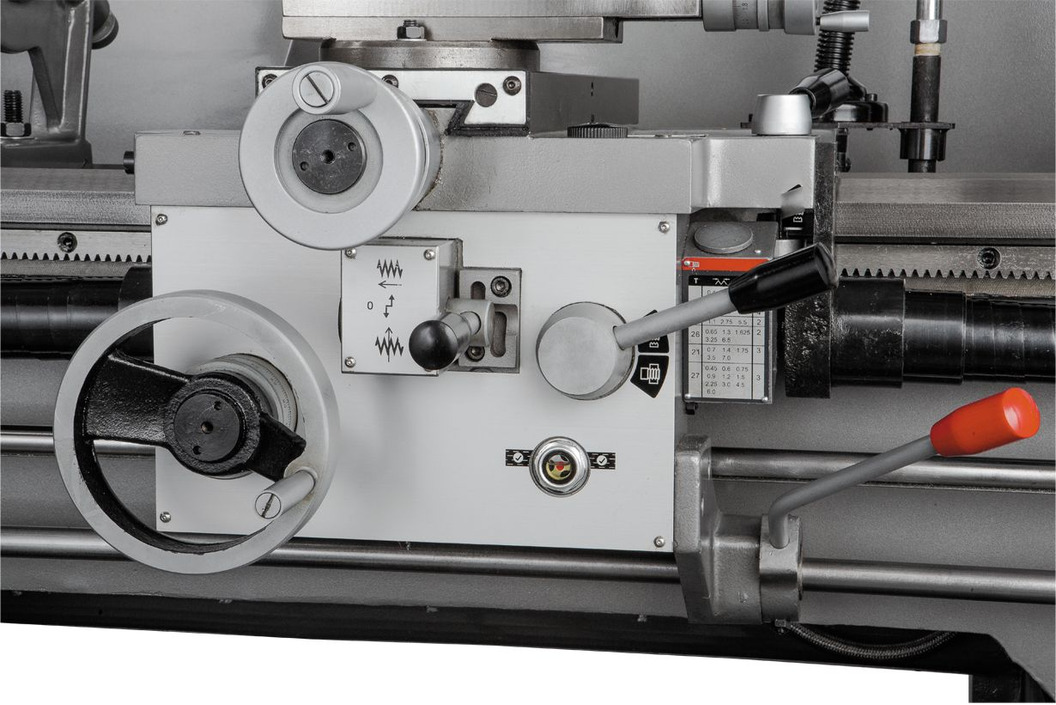

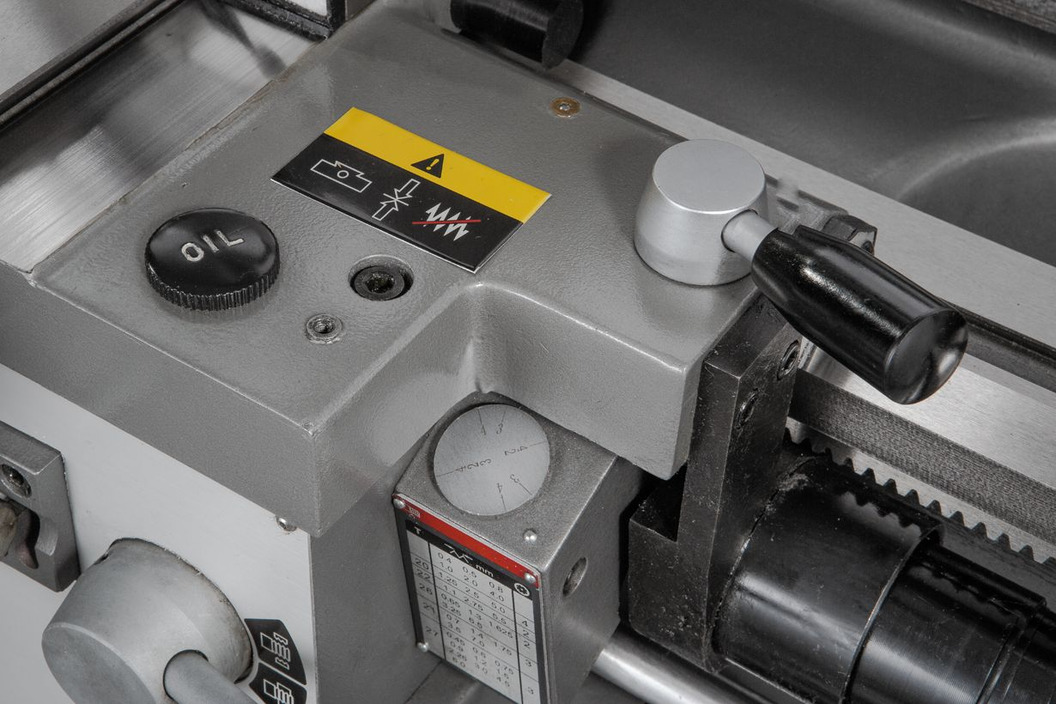

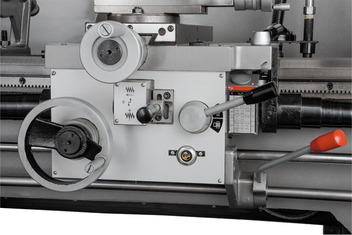

Фартук суппорта работает в масляной ванне, задняя бабка регулируется в поперечном направлении, что дает возможность обточки конических заготовок. Станок поставляется в максимальной комплектации. В нее входят система подача СОЖ, люнеты, планшайба, дополнительный 4-х кулачковый патрон, переходная втулка, вращающийся и не вращающийся центры, опоры для выставки станка, набор инструмента и лампа освещения рабочей зоны.
Устройство цифровой индикации (УЦИ) позволит еще больше расширить функциональность, повысить точность и скорость обработки, придать больший комфорт работе.
Такой же станок без УЦИ (DRO).
Другие модели станков можно выбрать в разделе Универсальные токарные станки или здесь Купить токарный станок по металлу.
-
Комплектация
- 3-х кулачковый патрон Ø160 мм с прямыми/обратными кулачками

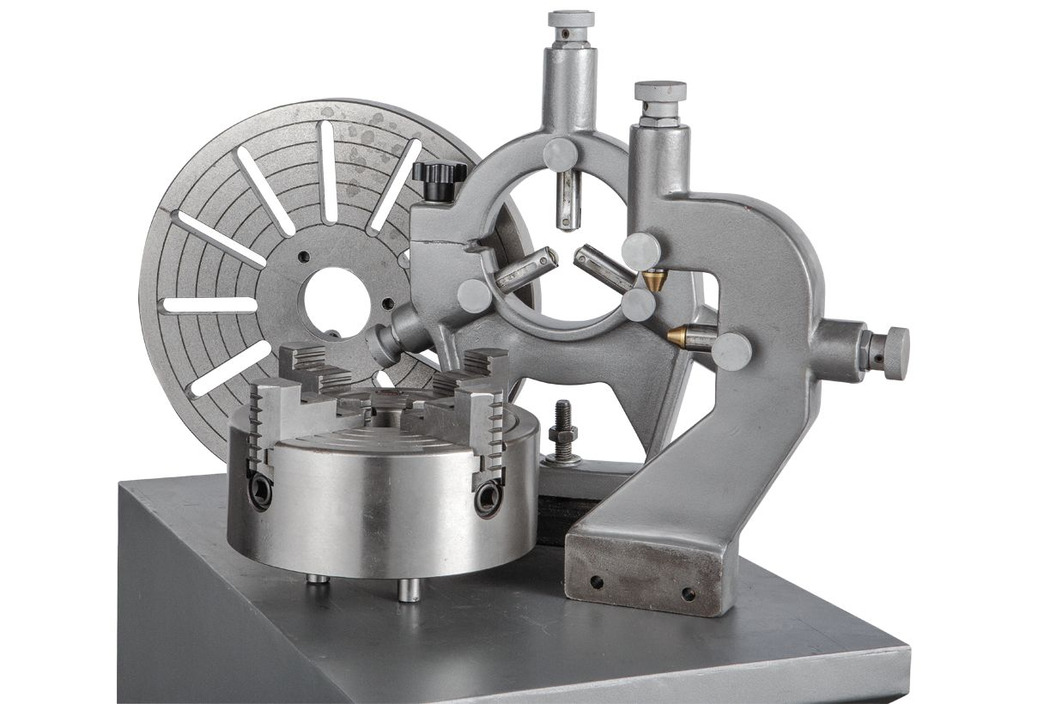

- 4-х кулачковая планшайба Ø200 мм
- Планшайба Ø300 мм

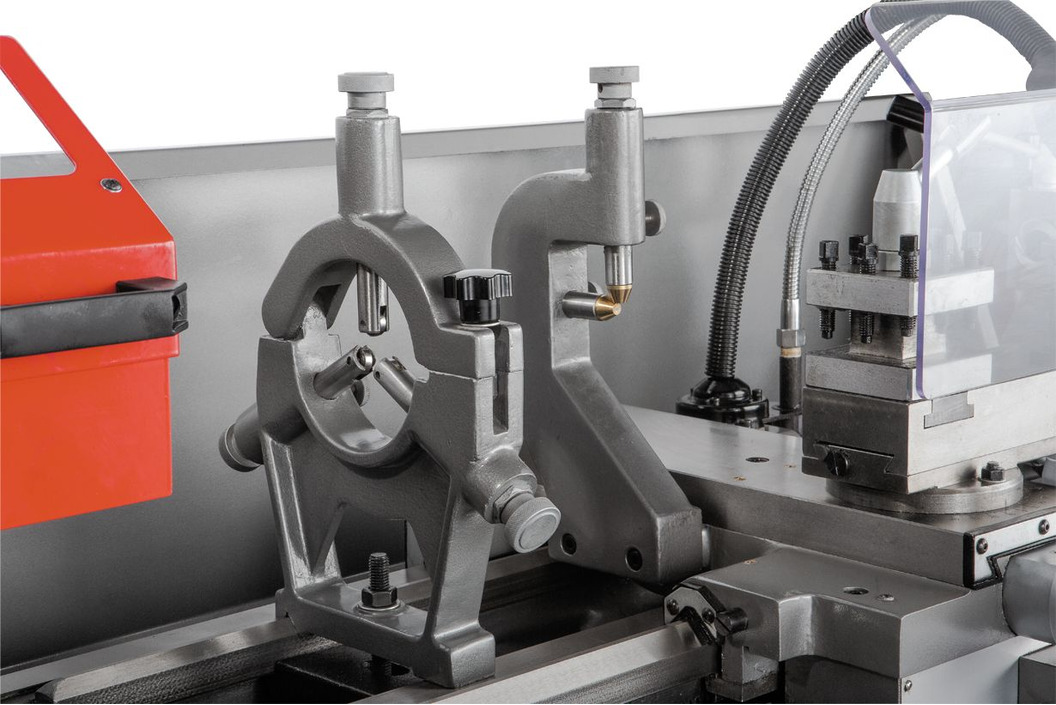

- Подвижный и неподвижный люнеты

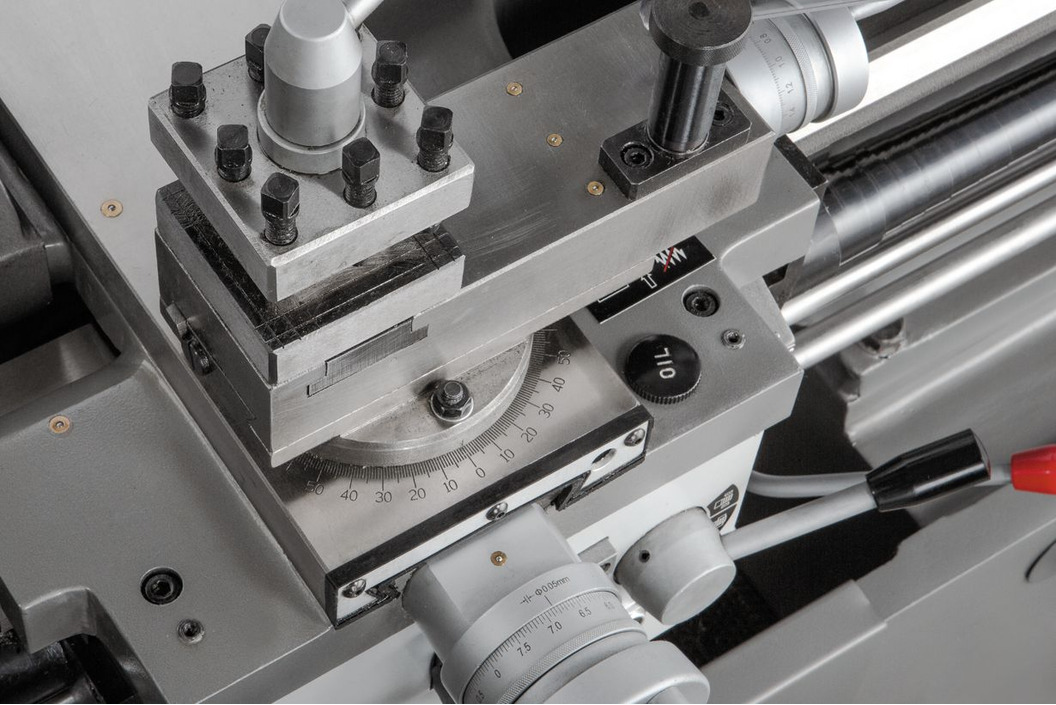

- 4-х-позиционный резцедержатель с фиксатором

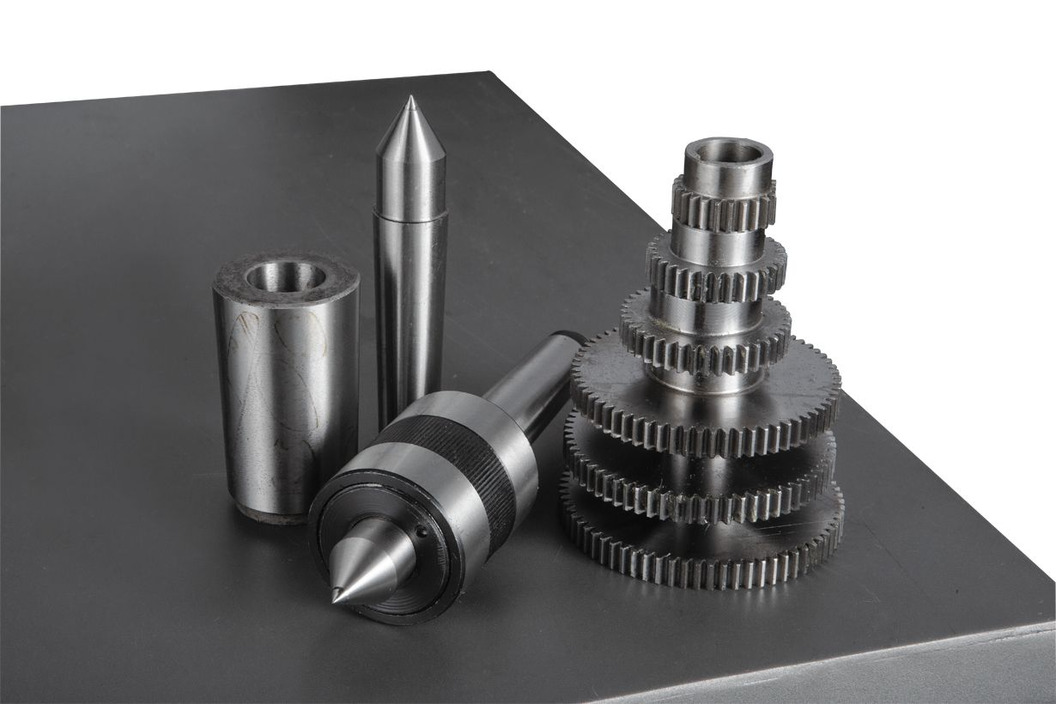

- 2 не вращающихся центра МК-3
- Вращающийся упорный центр МК-3
- Устройство подачи СОЖ
- Переходная втулка с МК-5 на МК-3

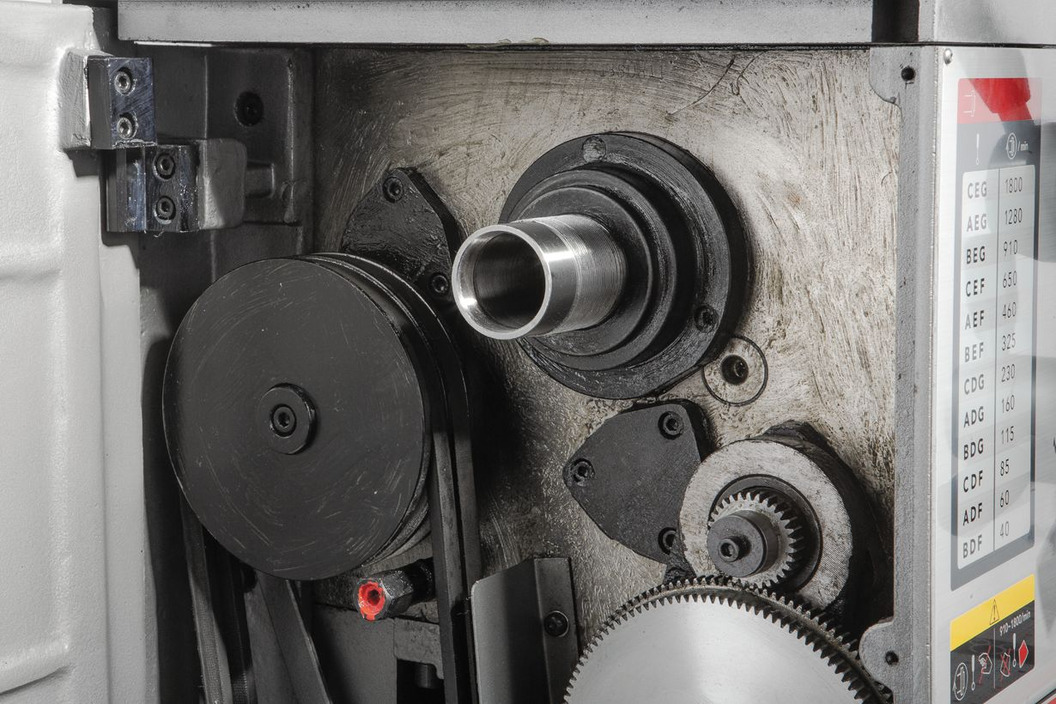

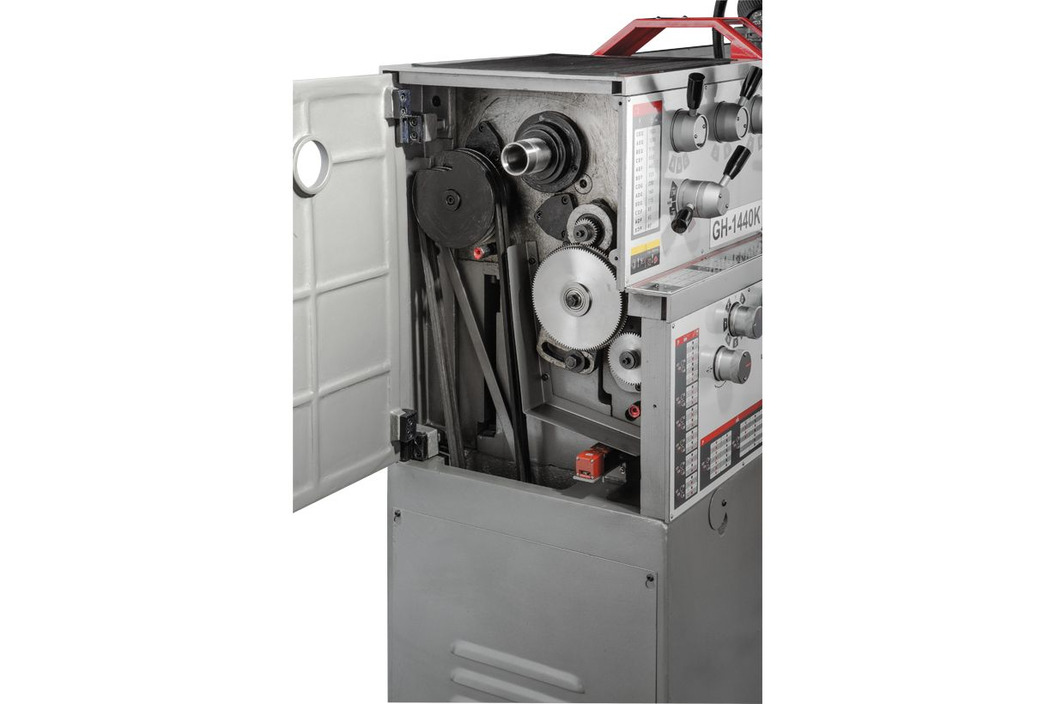

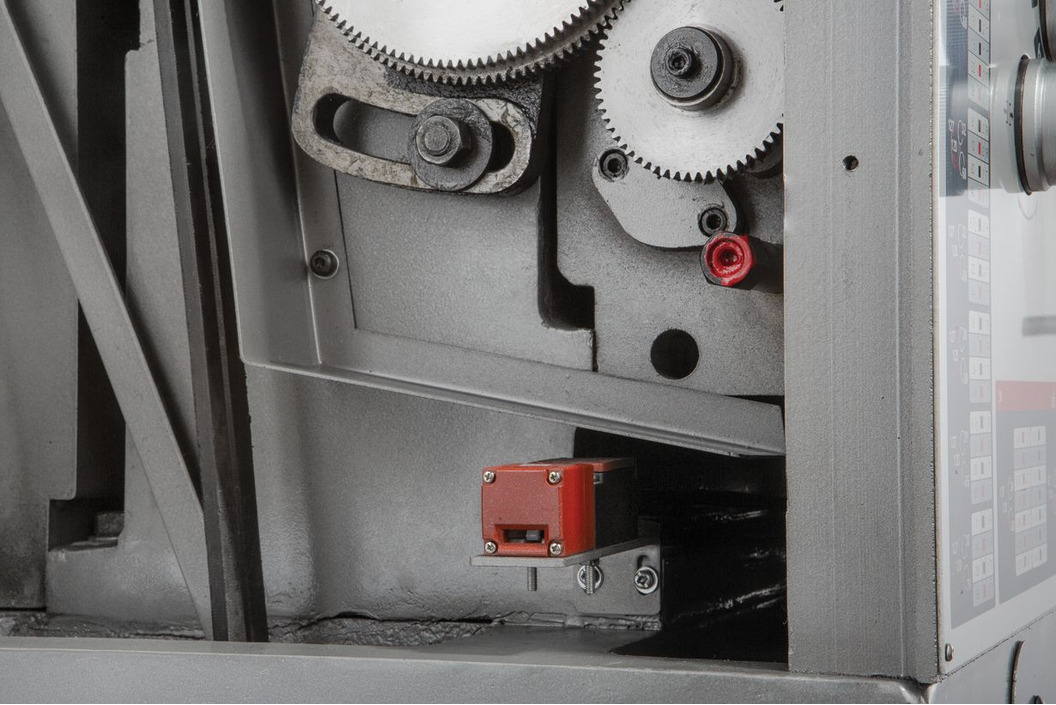

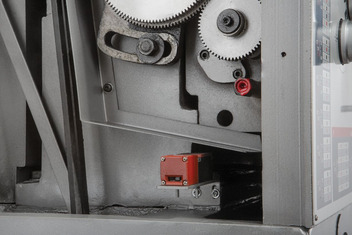

- Набор сменных металлических шестерён

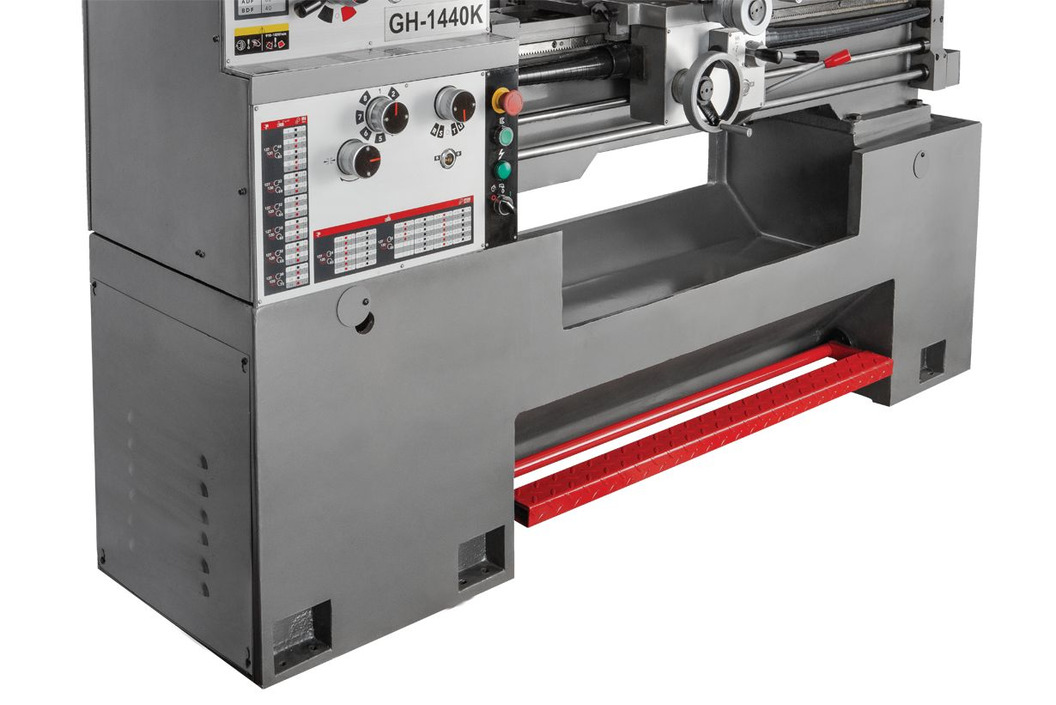

- Ножной тормоз шпинделя

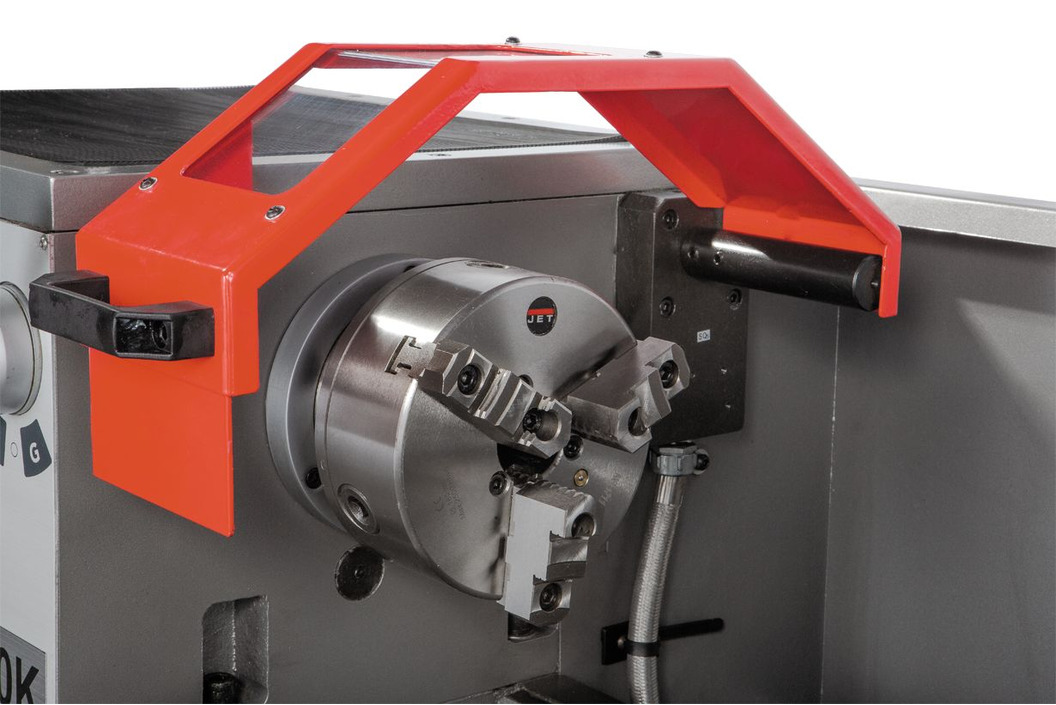

- Защитный экран патрона с концевым выключателем
- Защитная задняя стенка

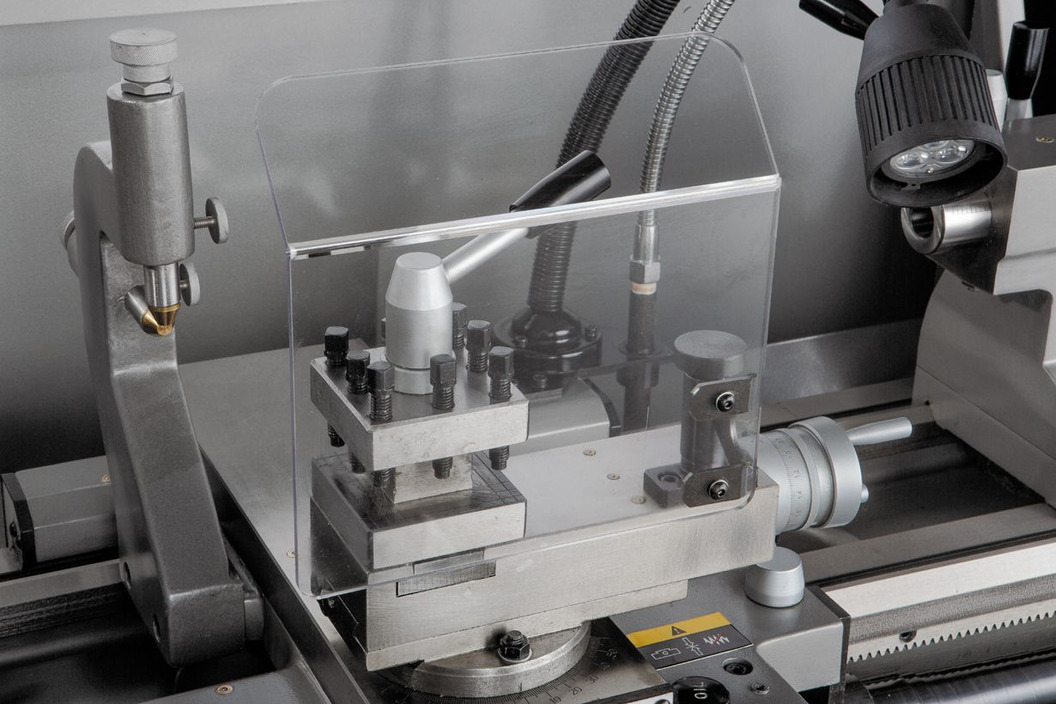

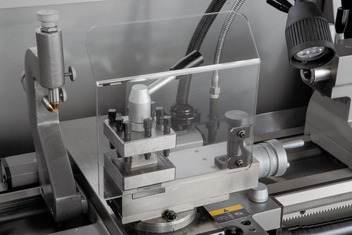

- Защита резцедержателя
- Защита ходового винта

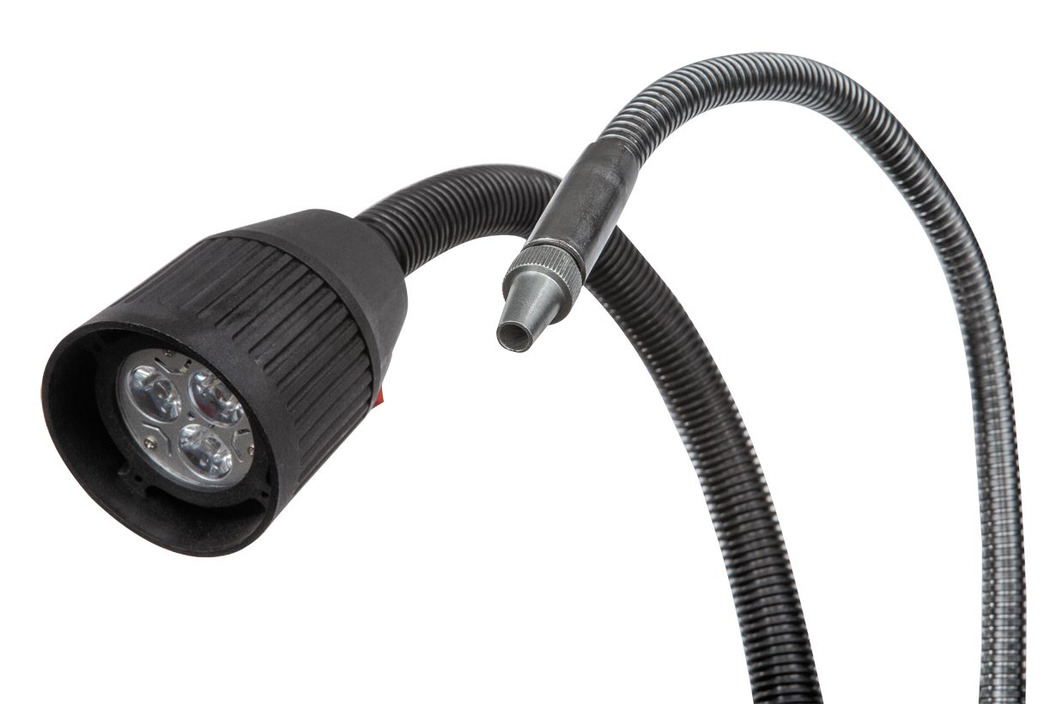

- Лампа освещения рабочей зоны
- Указатель резьбы
- Концевой упор продольного перемещения

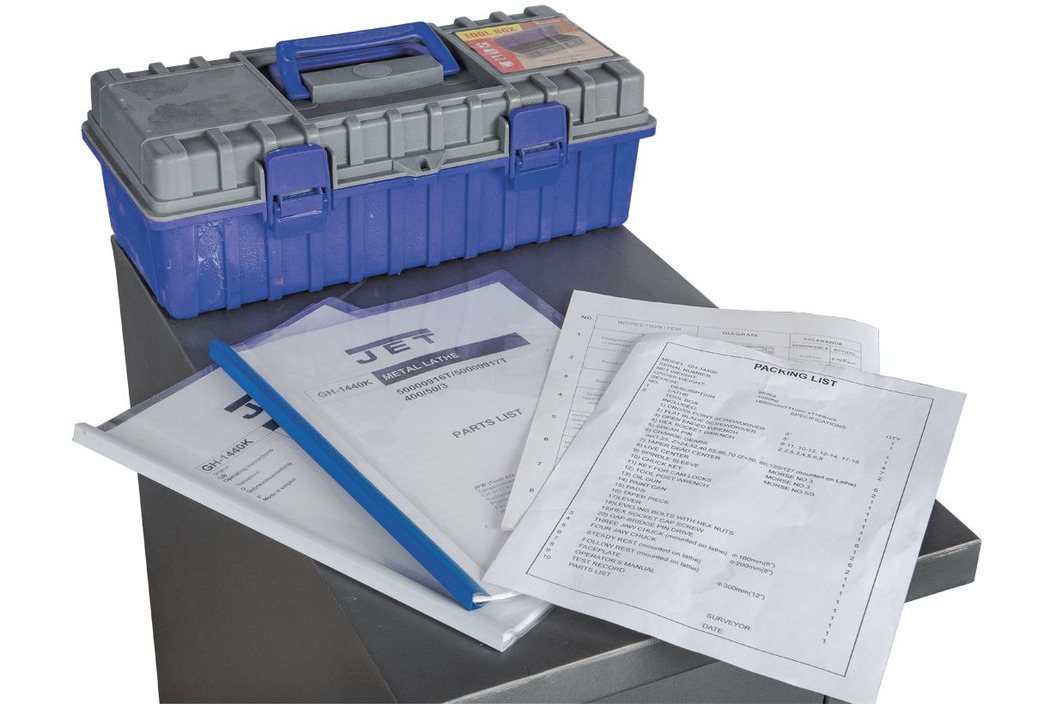

- Ящик с инструментом
- Руководство по эксплуатации
- УЦИ по 3-м осям, цена деления 0,005 мм, погрешность ± 1 знак
-
