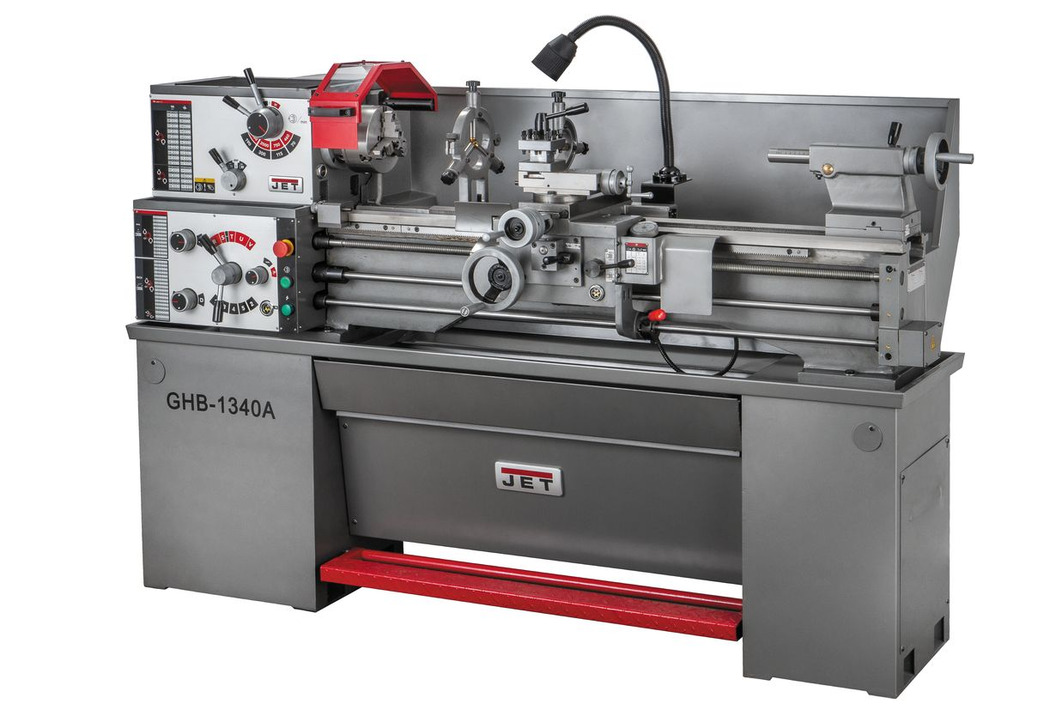

Токарно-винторезный станок JET GHB-1340A
| ∅ обработки над станиной | 330 мм |
| ∅ отверстия шпинделя | 38 мм |
| Расстояние между центрами | 1015 мм |
| Мощность | 2,8 кВт |
| Масса | 650 кг |
| Регулировка частоты вращения шпинделя | Ступенчатая |
| Напряжение | 380 В |
| ∅ обработки над станиной | 330 мм |
| ∅ отверстия шпинделя | 38 мм |
| Расстояние между центрами | 1015 мм |
| Мощность | 2,8 кВт |
| Масса | 650 кг |
| Регулировка частоты вращения шпинделя | Ступенчатая |
| Напряжение | 380 В |
Модификации GHB-1340A
| Артикул | Модель | Напряжение, В | ∅ обработки над станиной, мм | Расстояние между центрами, мм | ∅ отверстия шпинделя, мм | Регулировка частоты вращения шпинделя | Мощность, кВт | Масса, кг | Габариты, мм | Цена | |
| 50000710T | GHB-1340A DRO | 380 | 330 | 1015 | 38 | Ступенчатая | 2,8 | 650 |
6 021 000 b
|
||
- Описание и характеристики
- Часто покупают с GHB-1340A
- Отзывы (0)
- Задать вопрос
-
Описание
- Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)

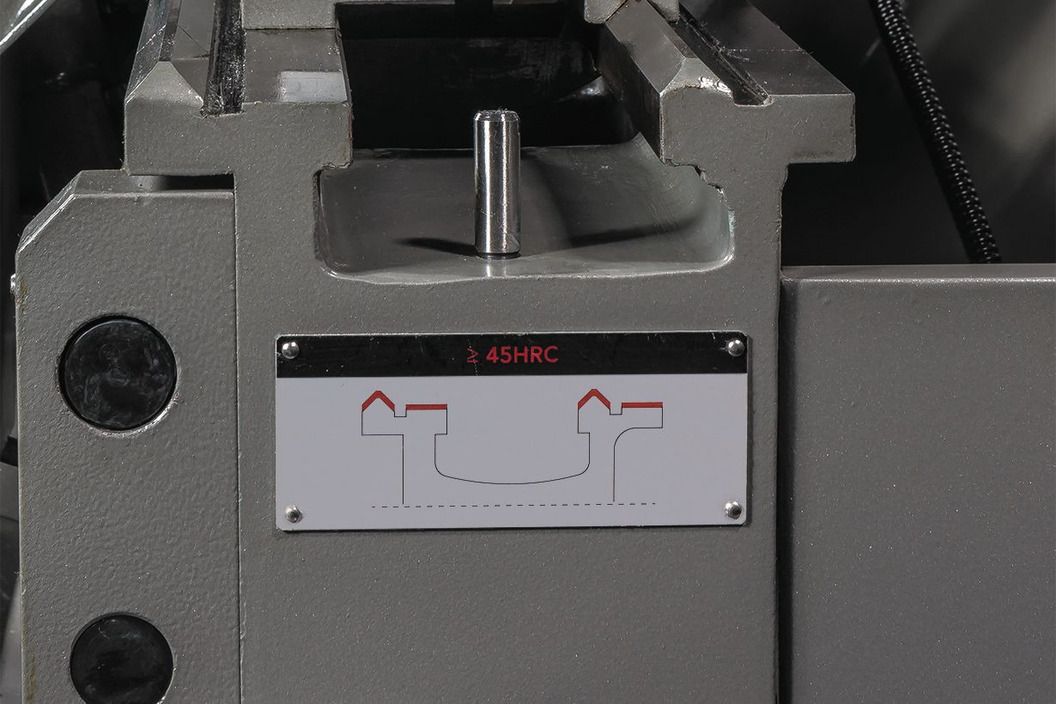

- Закаленные и отшлифованные направляющие станины
- Механизм привода шпинделя постоянно работает в масляной ванне
- Закаленные и отшлифованные шестерни передней бабки

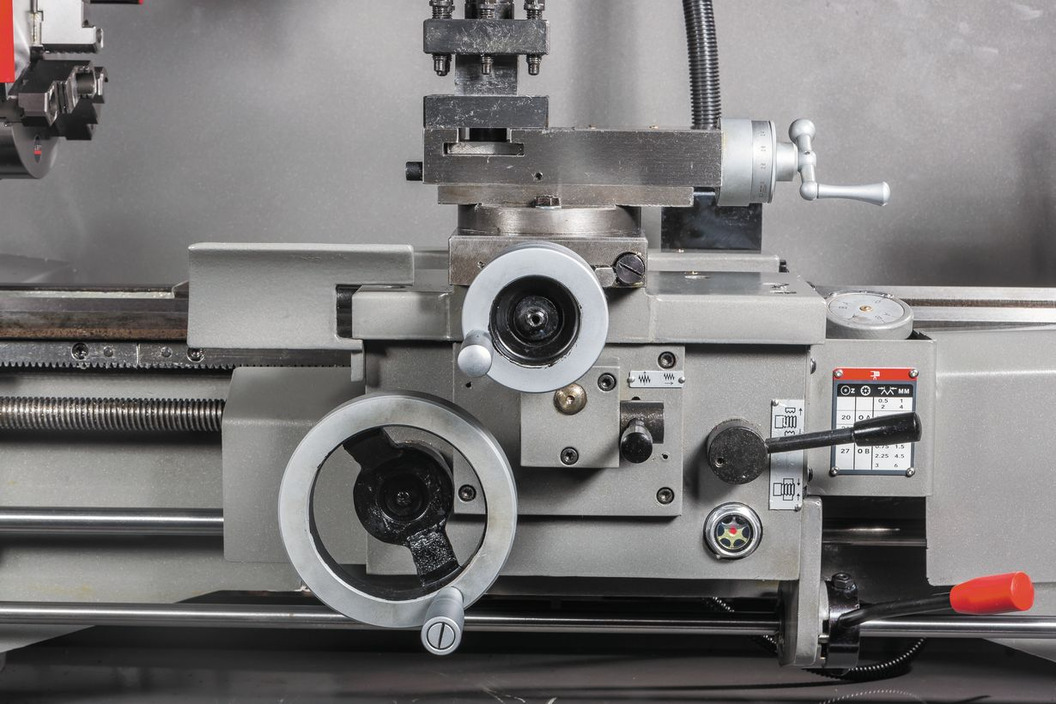

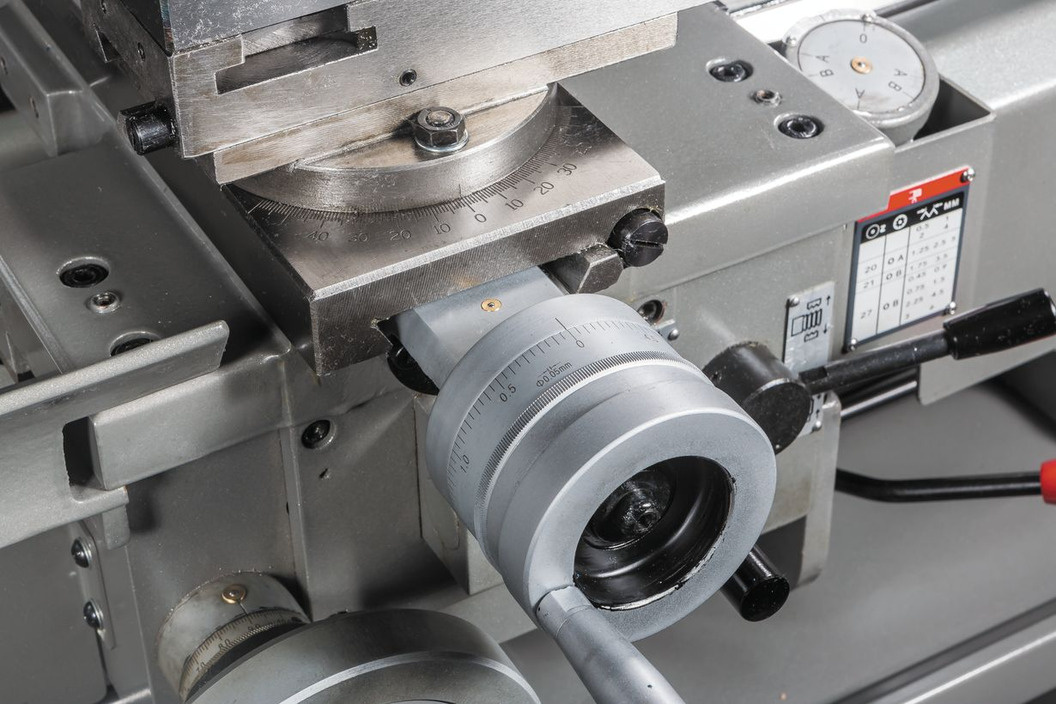

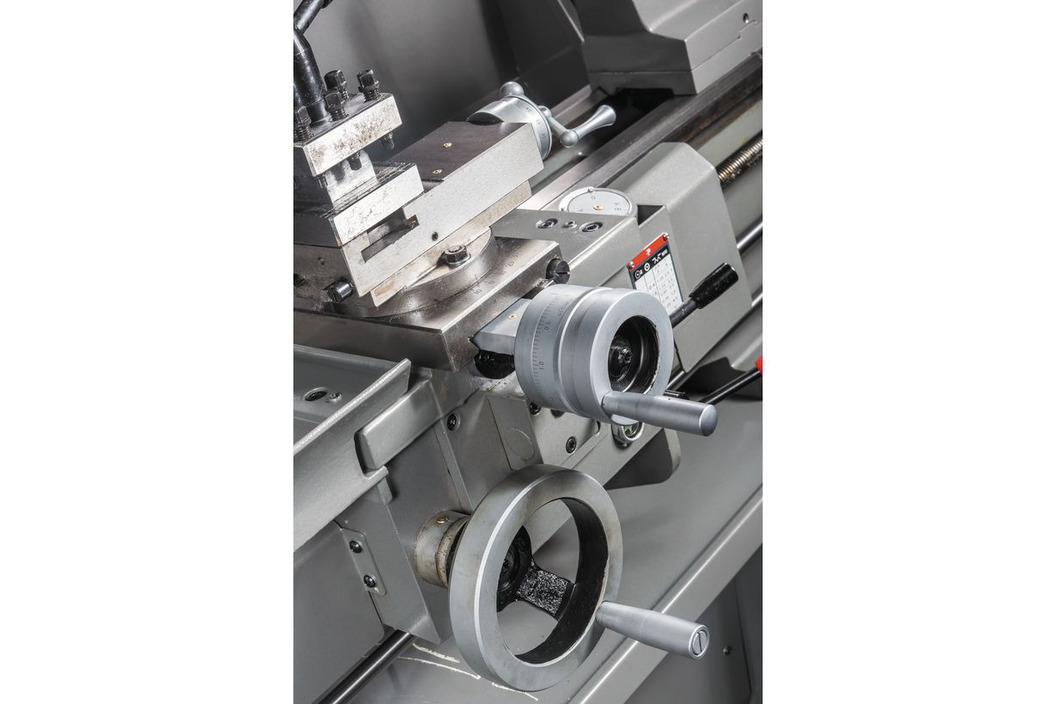

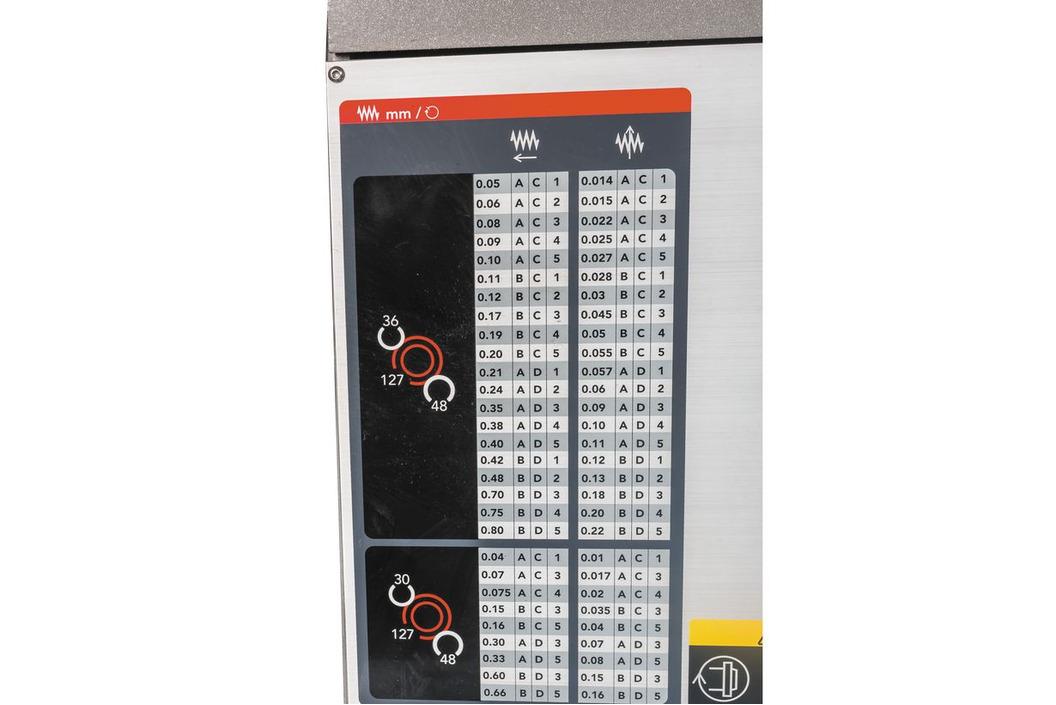

- Автоматическая подача продольного и поперечного суппорта
- Регулировка зазоров направляющих при помощи клиновых планок

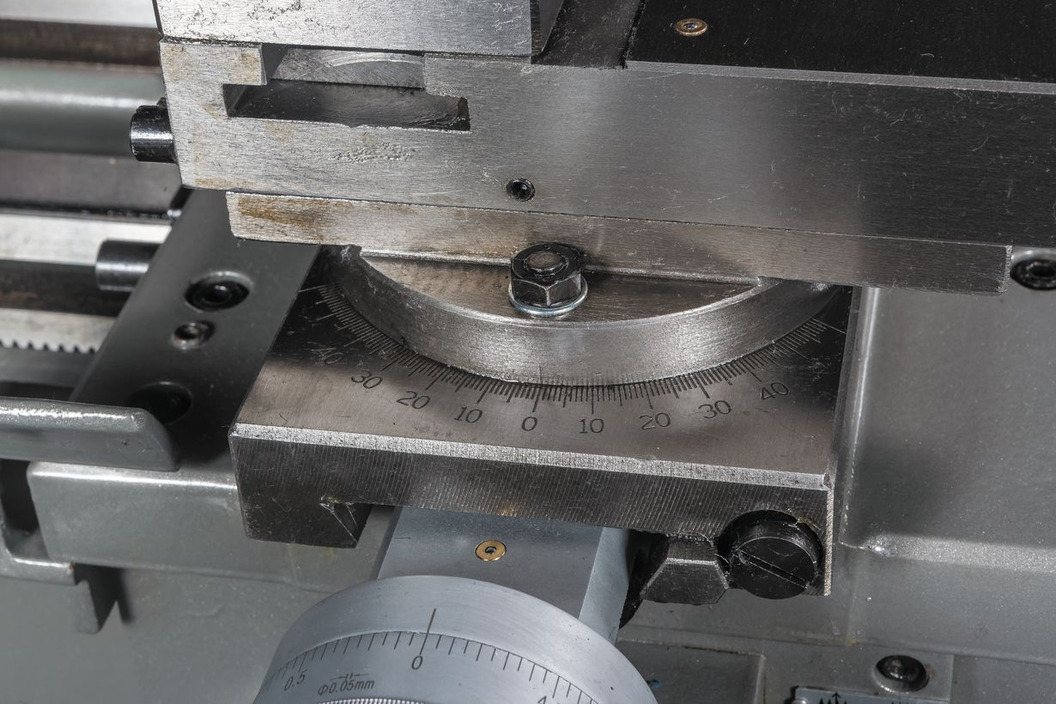

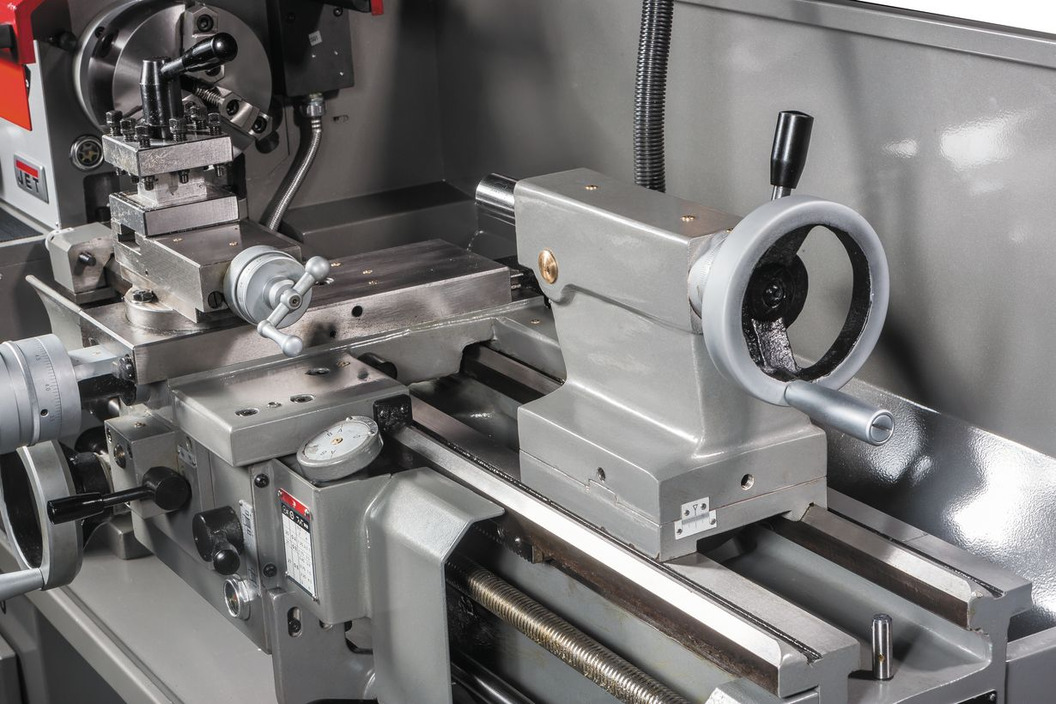

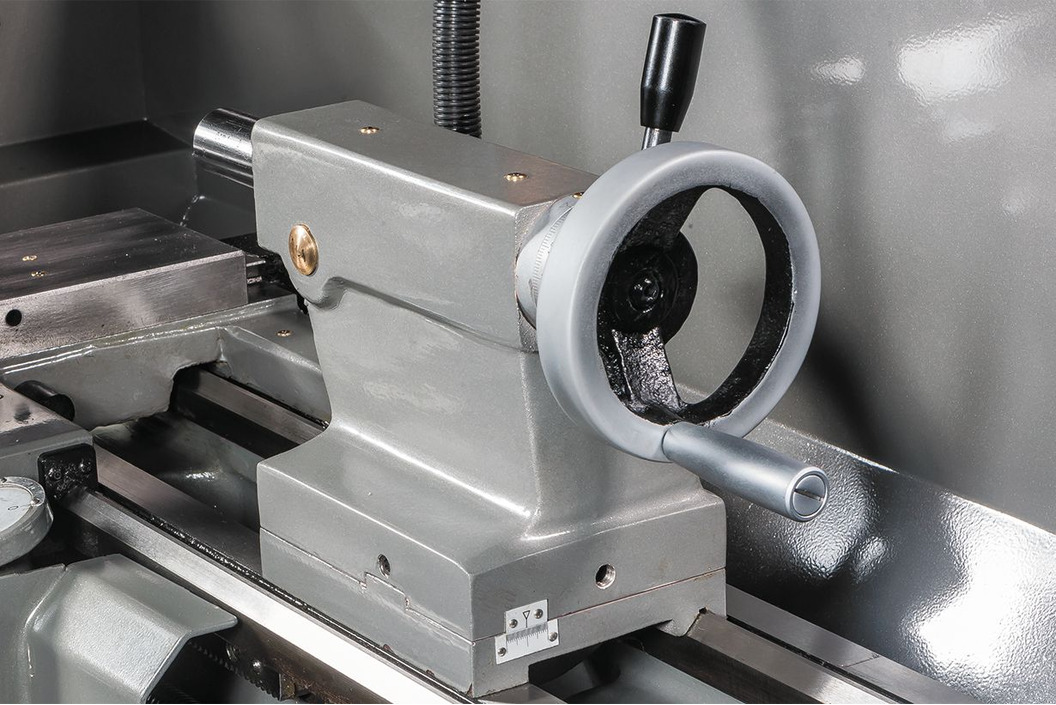

- Регулируемая в поперечном направлении задняя бабка для обточки конусов

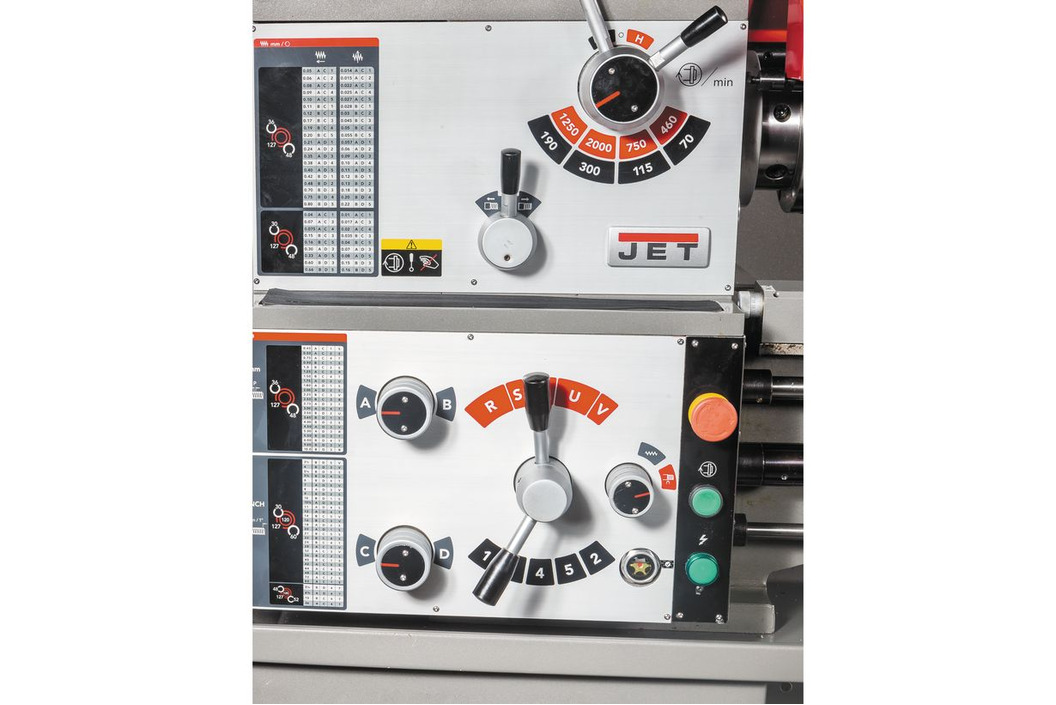

- Толчковый режим работы шпинделя
- Современный аналог 1А616, 1616, 16Б16 и Т-4

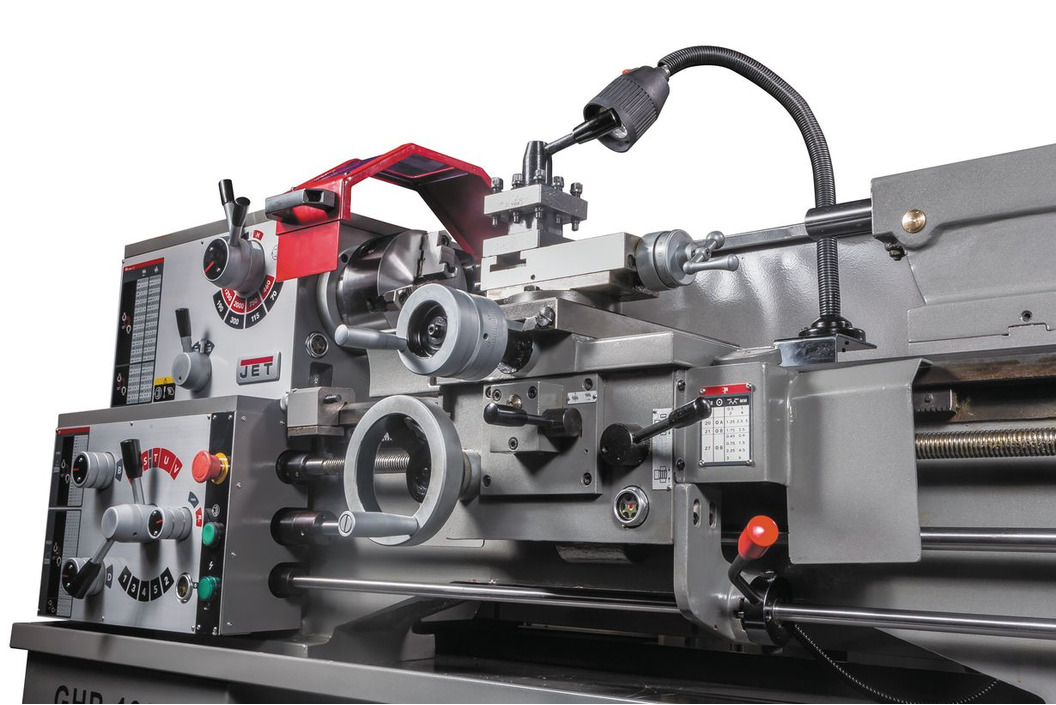

Многофункциональный токарный станок GHB-1340A - один из самых популярных в линейке профессионального оборудования компании JET. Он предназначен для установки в мастерских, ремонтных подразделениях предприятий, автосервисах. Также GHB-1340 A может использоваться и частными мастерами - продвинутыми специалистами в обработке металла.
Станок выпускается по протоколу DIN 8606, что гарантирует соблюдение допусков и параметров на всех стадиях производства, а также подтверждает обязательную гарантию в странах Таможенного союза. На станке можно обрабатывать заготовки диаметром 330 мм над станиной и 197 мм над суппортом на скоростях 70 - 2000 об/мин.
В отличии от младших станков в линейке, на GHB-1340A увеличено расстояние между центрами, что дает возможность обрабатывать заготовки длинною до 1015 мм. Для работы станка потребуется сеть 380В. Как и все токарное оборудование производителя, на данном станке используются направляющие, которые закаляются ток

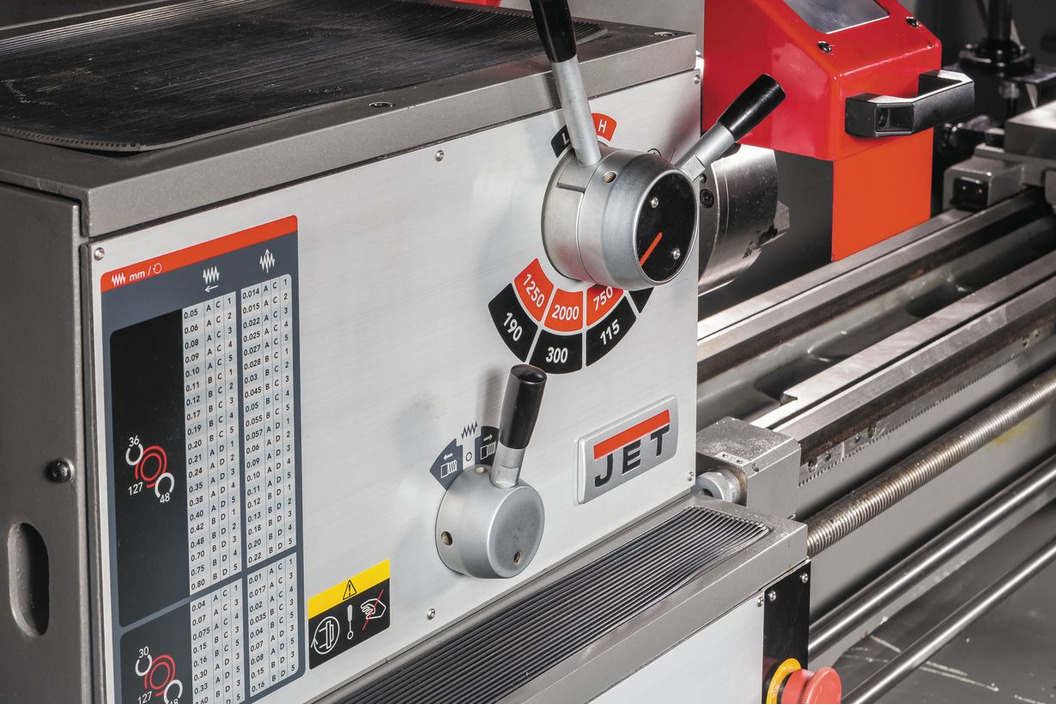

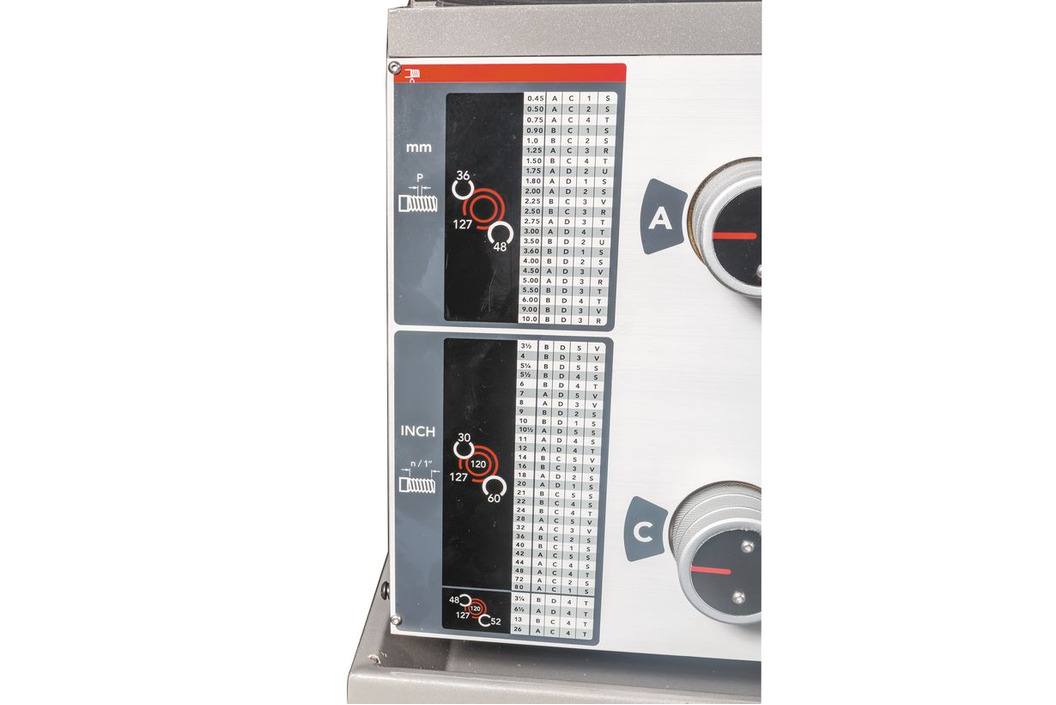

ами высокой частоты, а затем тщательно шлифуются. Такое технологическое решение позволяет повысить точность обработки и продлить ресурс изделия в целом. Механизм привода шпинделя станка помещен в масляную ванну, что позволяет добиться оптимального охлаждения и снизить шум. Конструктивно станок выполнен по двухвинтовой схеме: ходовой винт обеспечивает нарезание резьбы, а ходовой вал за точение в режиме автомат. Для облегчения механического переключения режимов работы предусмотрен толчковый (кратковременный) запуск электродвигателя.
Характеристики

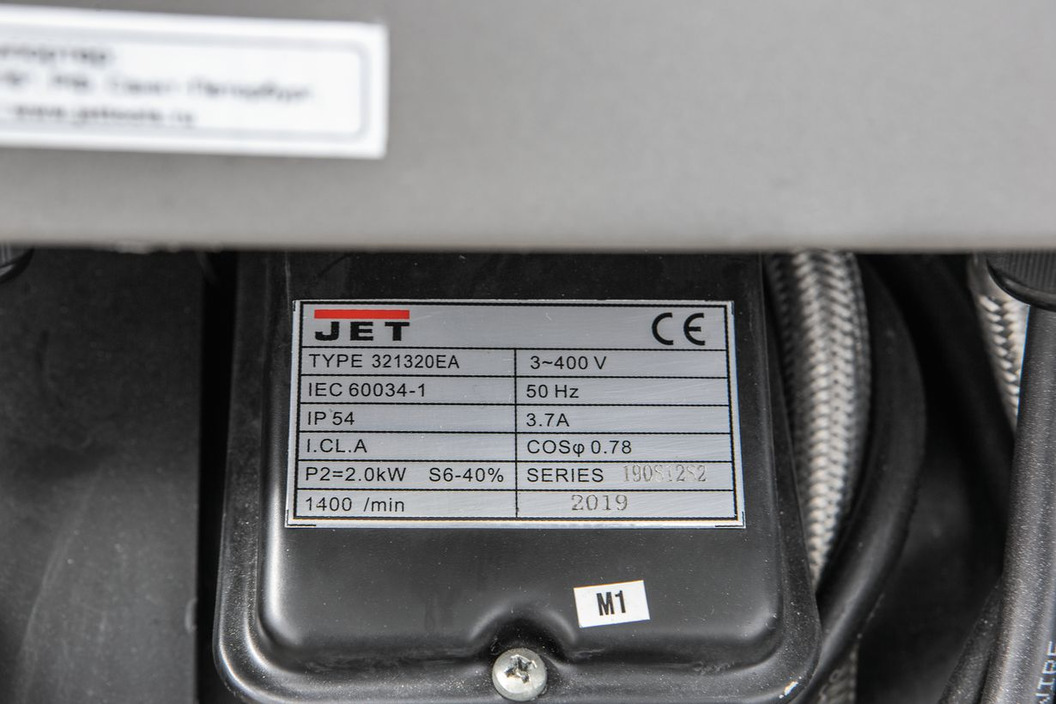

Напряжение, В 400 Диаметр обточки над станиной, мм 330 Диаметр обточки над мостиком станины, мм 476 Диаметр обточки над суппортом 197 Расстояние между центрами, мм 1015 Ширина станина, мм 186 Конус шпинделя MК 5 Торец шпинделя DIN 55029 (Camlock) D1-4 Проходное отверстие шпинделя, мм Ø38 Обороты шпинделя, об/мин 70-2000 Количество скоростей шпинделя 8 Диаметр неподвижного люнета, мм 10 – 73 Диаметр подвижного люнета, мм 10 – 60 Ход пиноли задней бабки, мм 95 Диаметр пиноли задней бабки 32 Конус пиноли задней бабки MК 3 Ход поперечной каретки суппорта, мм 160 Ход салазок верхнего суппорта, мм 68 Макс. размер инструмента, мм 16 x 16 Шаг ходового винта, мм 4 Продольные подачи, мм/об 0,037–0,80 Количество продольных подач 29 Поперечные подачи, мм/об 0,01–0,22 Количество поперечных подач 29 Метрические резьбы, мм 0,45–10 Количество метрических резьб 23 Дюймовые резьбы, TPI 3-1/4 – 80 Количество дюймовых резьб 32 Электропитание, В 400В ~3L/PE 50Гц Выходная мощность 1,5 кВт (2 л.с.) S1 Номинальный ток, А 4 Сечение силового кабеля (H07RN-F), мм 4x1.5² Устройство защиты потребителя, А 16 Страна производителя Китай Длина, мм 1905 Ширина, мм 760 Высота, мм 1200 Масса, кг 650 Длина в упаковке, см 200 Ширина в упаковке, см 76 Высота в упаковке, см 150 Масса в упаковке, кг 715 Комплектация

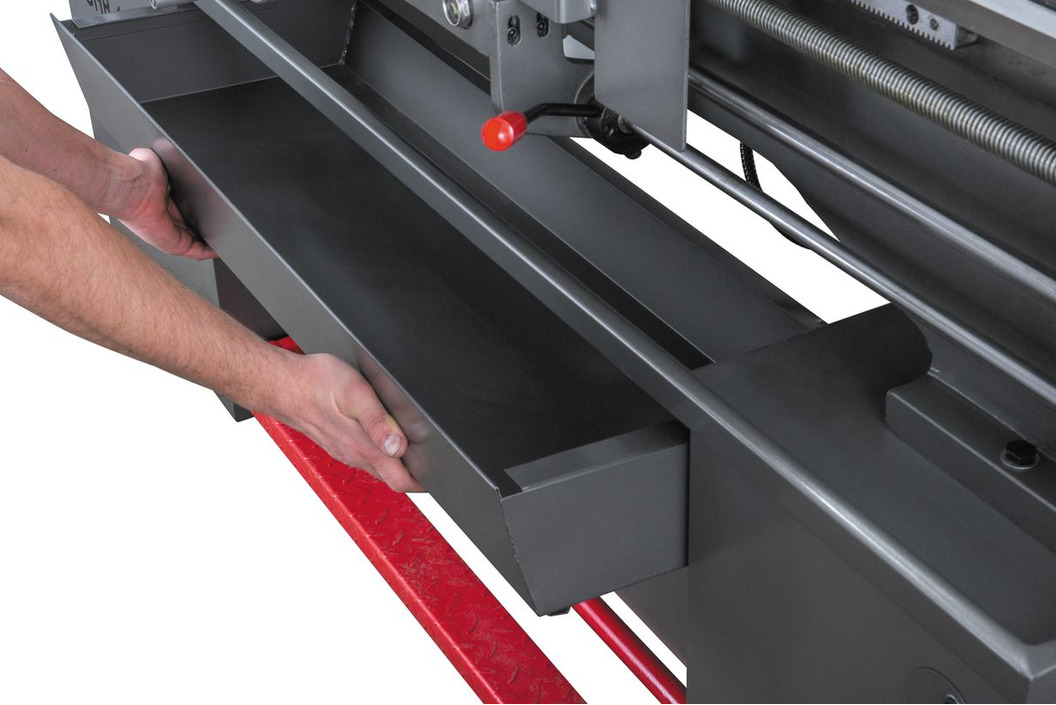

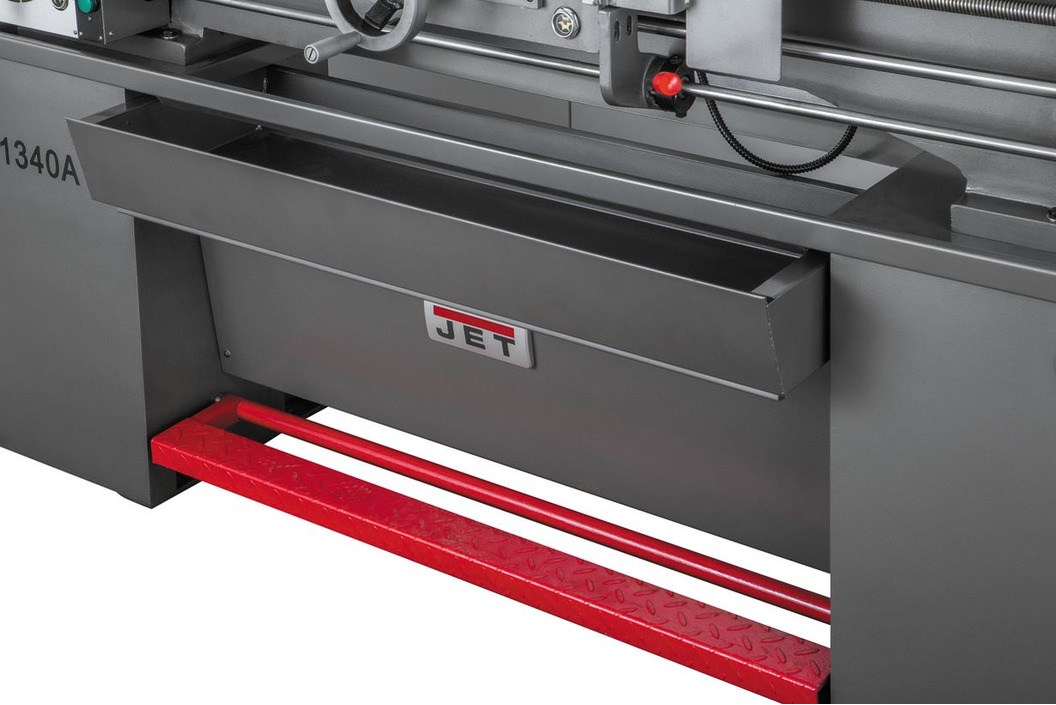

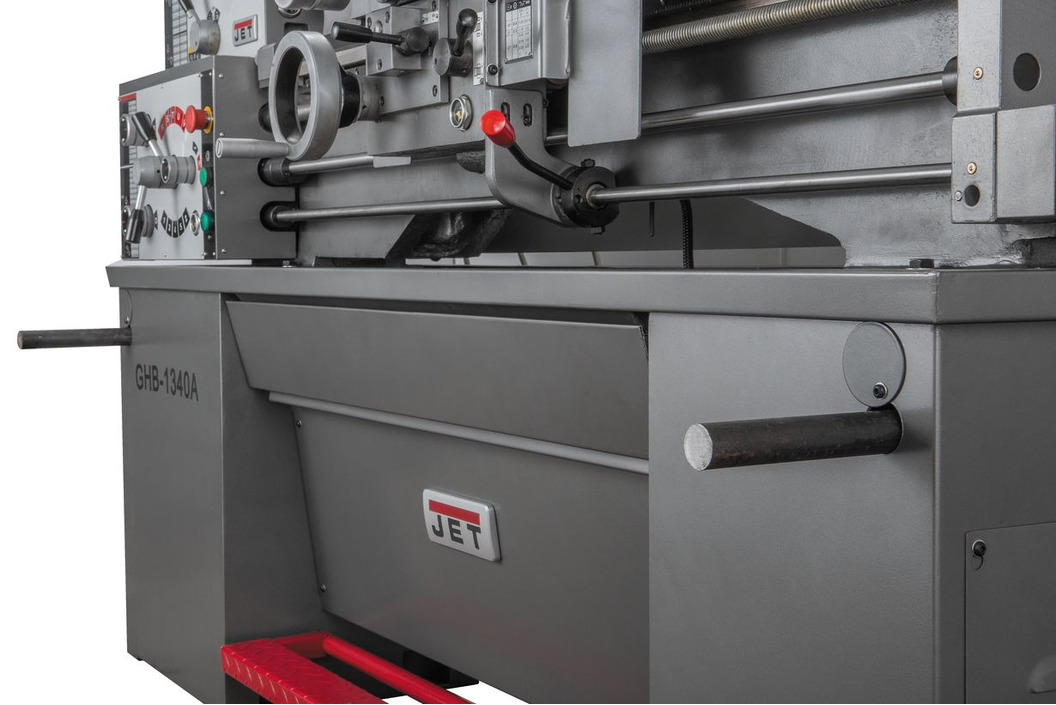

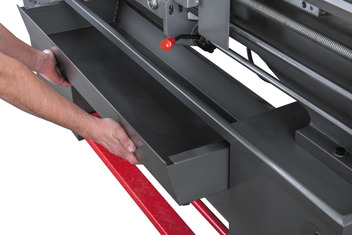

- Выдвижной поддон для сбора стружки
- Экран защиты зоны резания

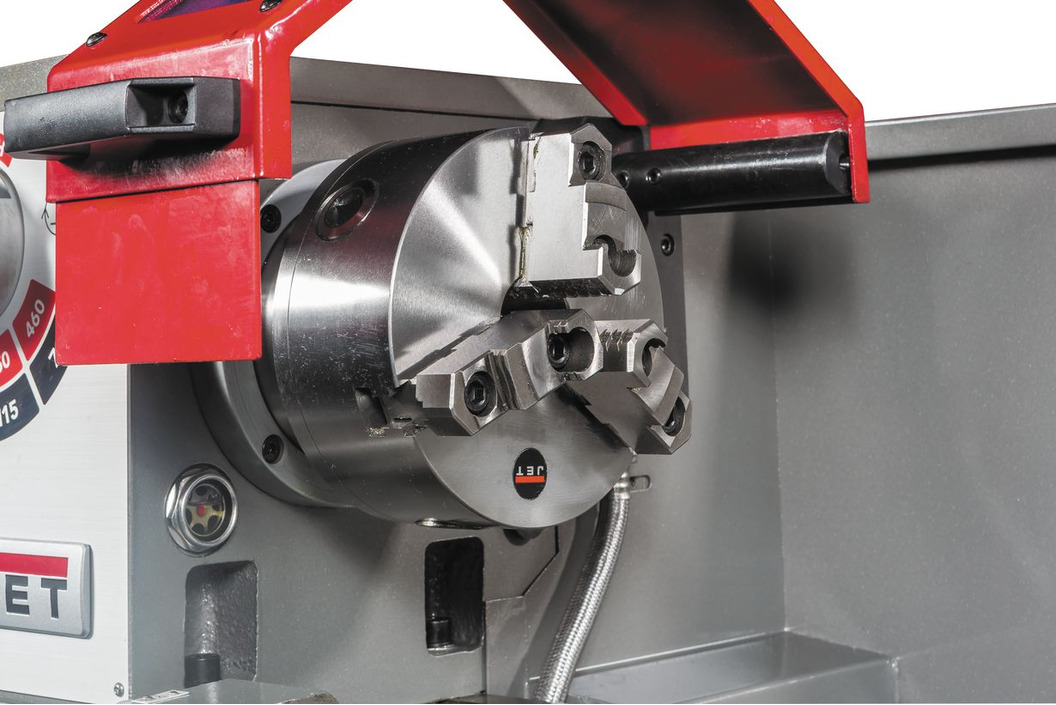

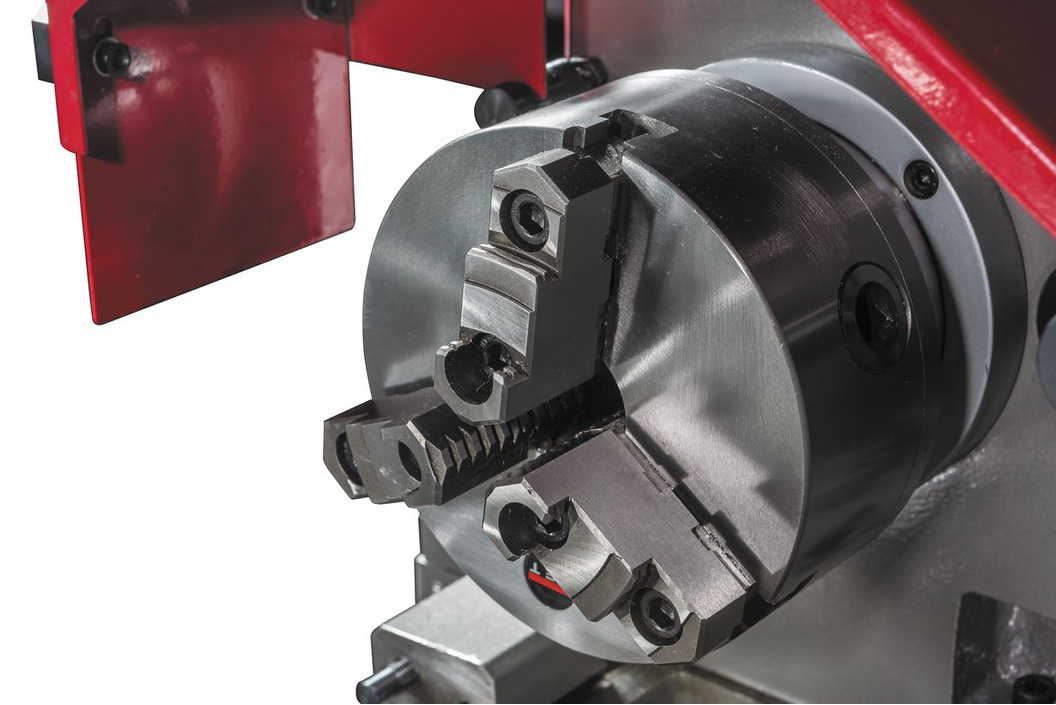

- 3-х кулачковый патрон160мм с прямыми/обратными кулачками

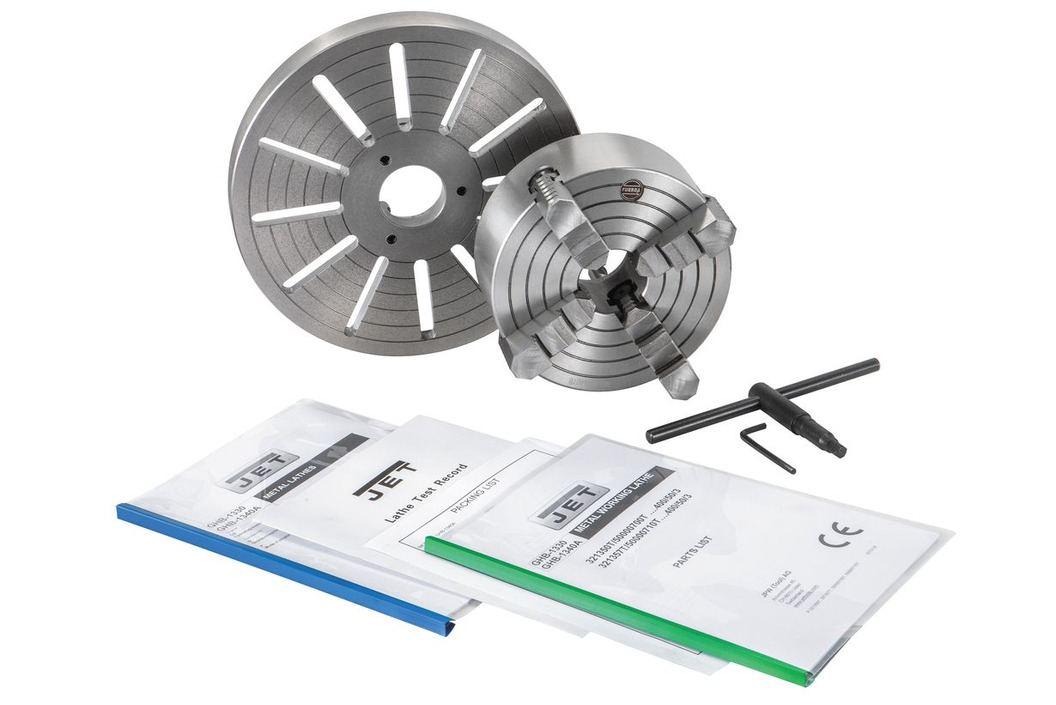

- 4-х кулачковый патрон 200мм с независимыми кулачками
- Планшайба 300мм

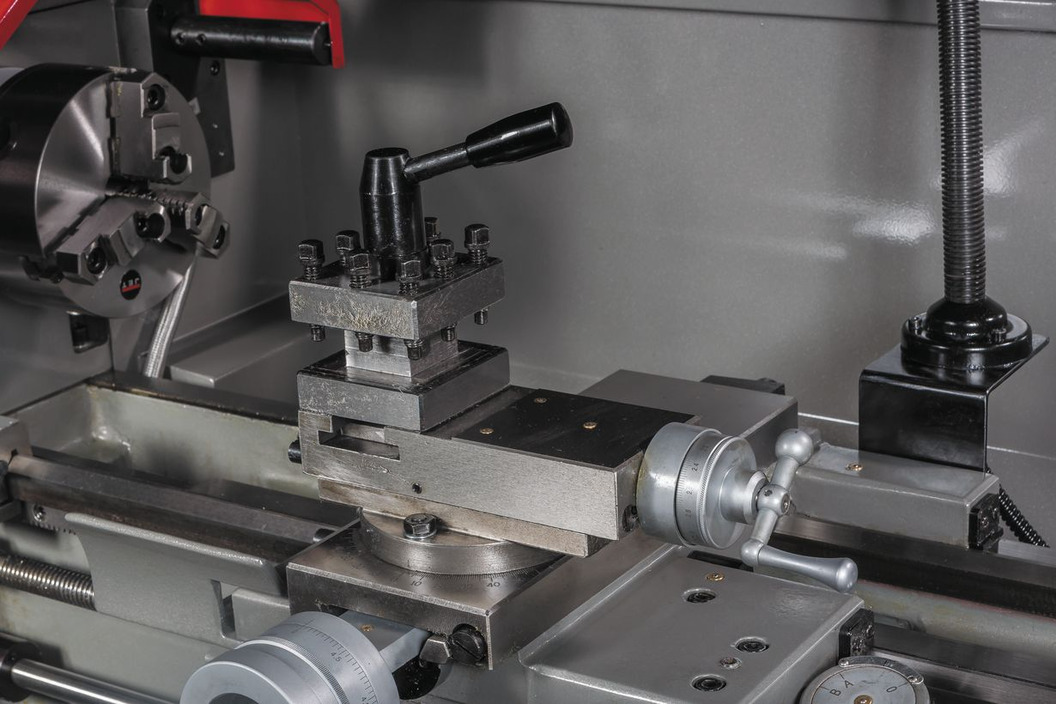

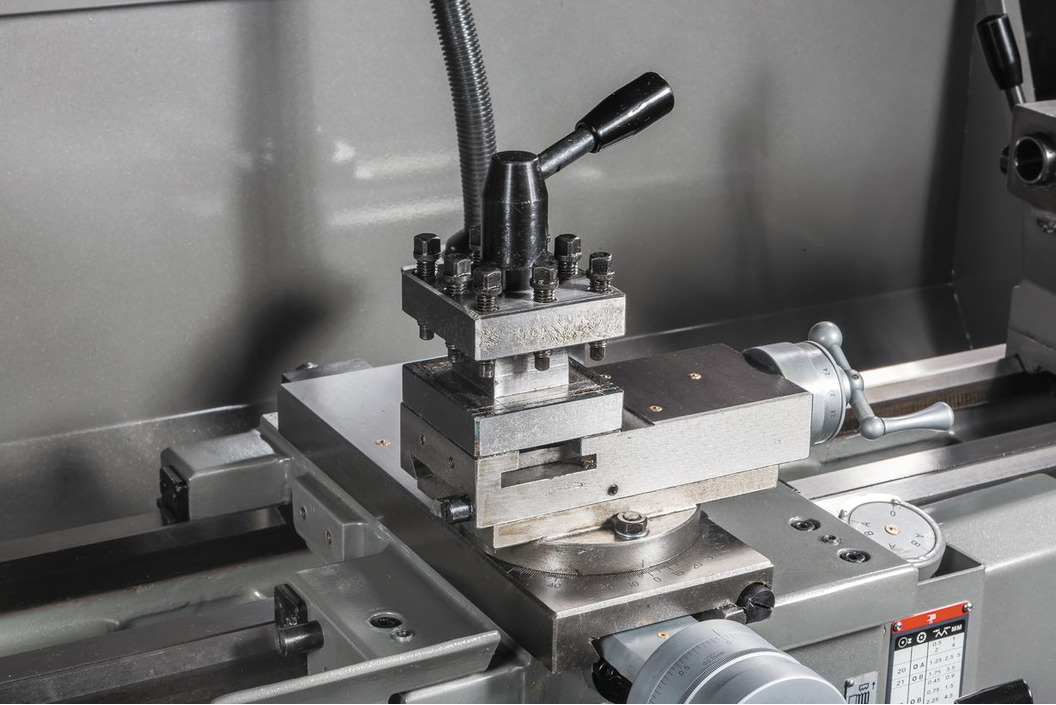

- 4-х позиционный резцедержатель

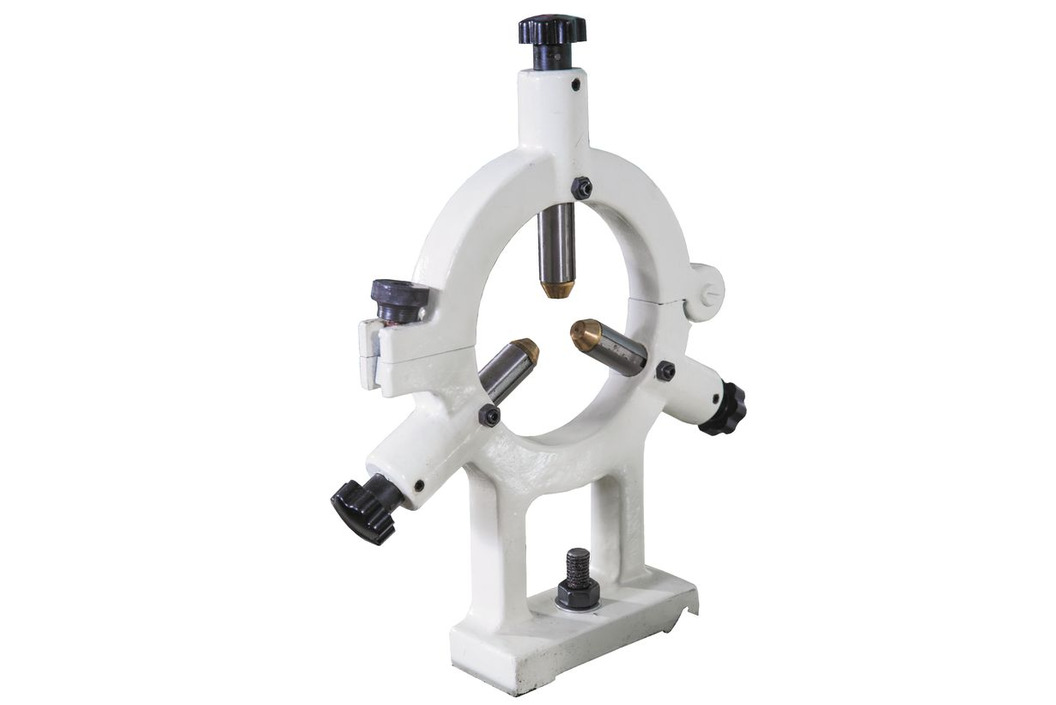

- Неподвижный люнет

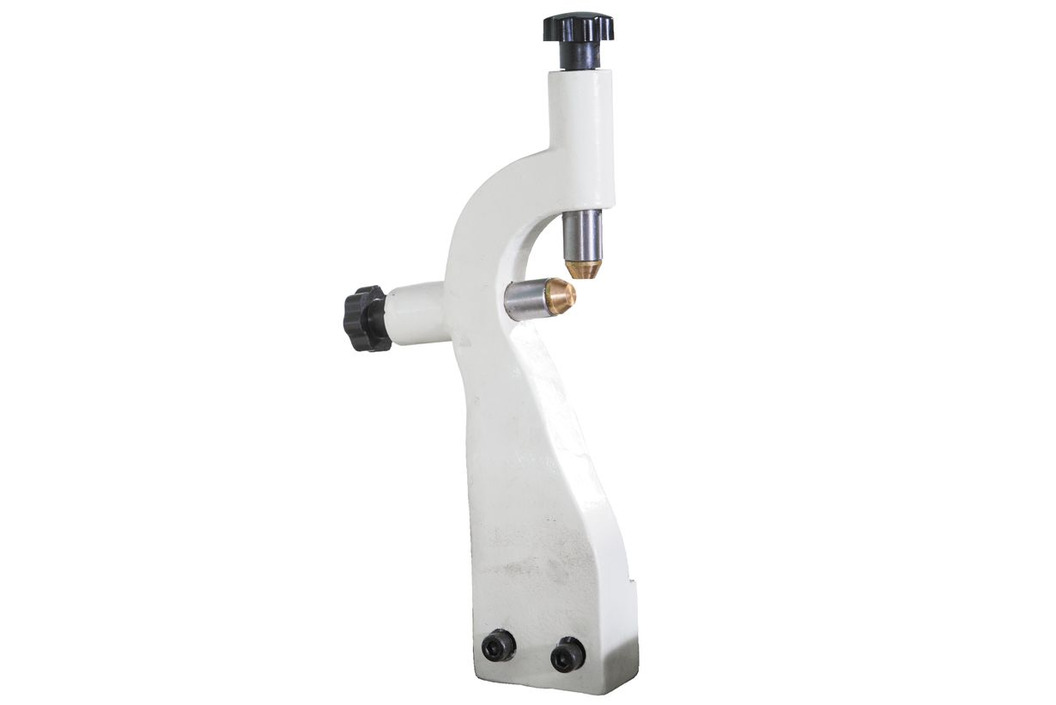

- Подвижный люнет

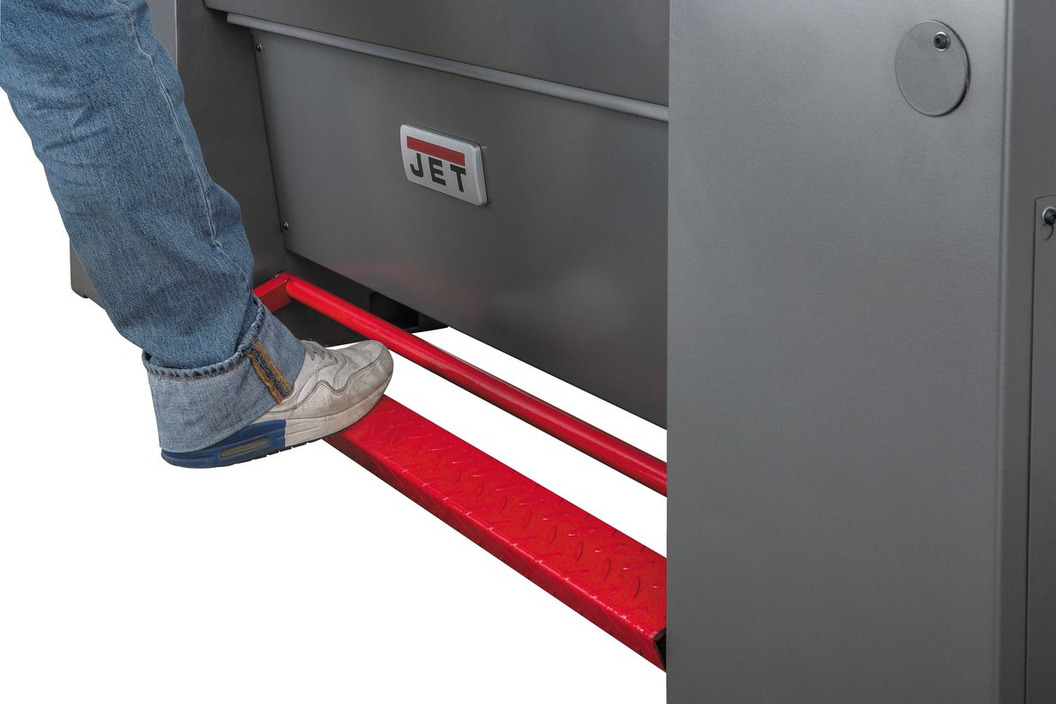

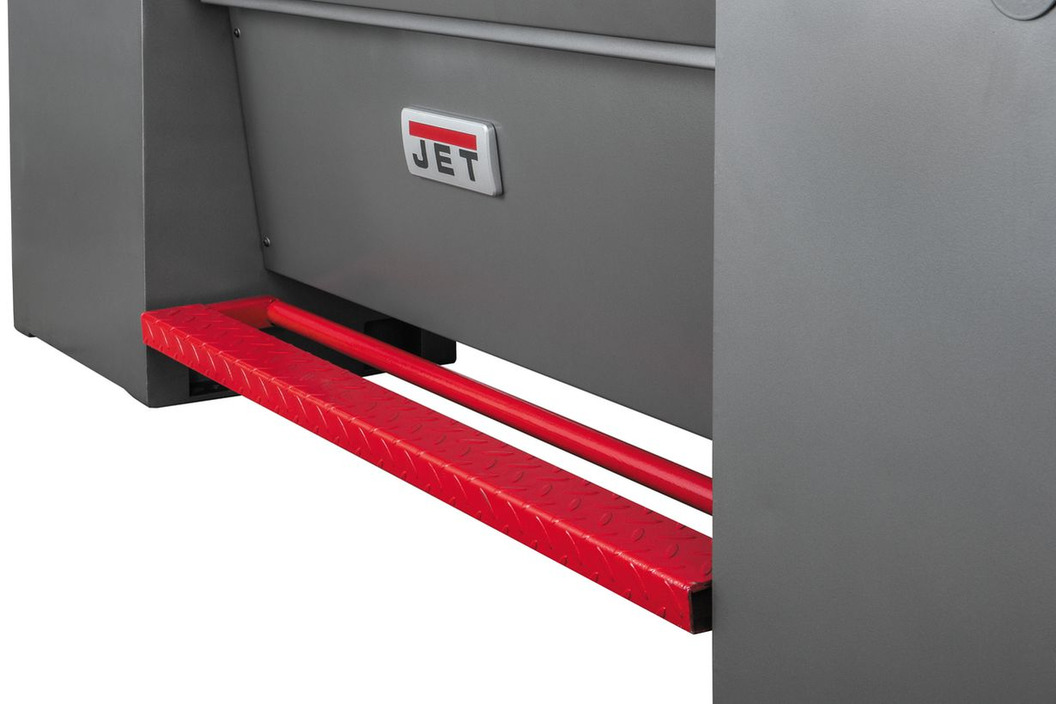

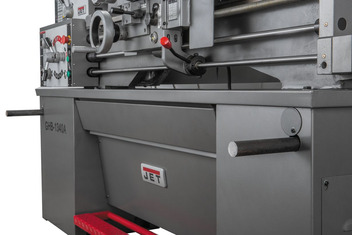

- Ножной тормоз

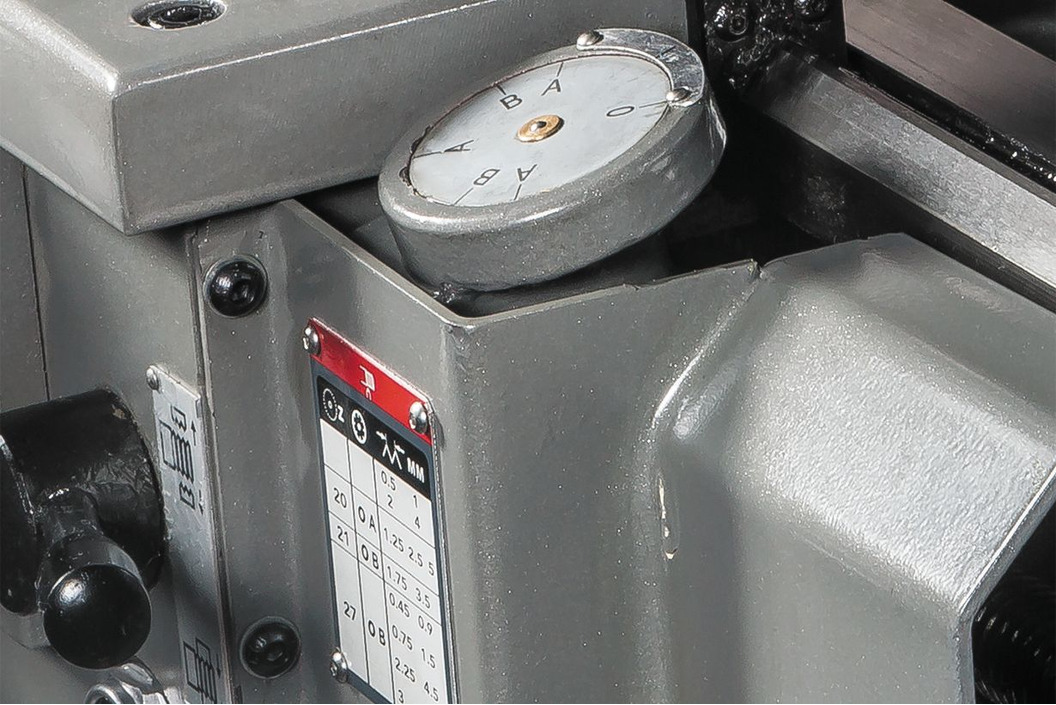

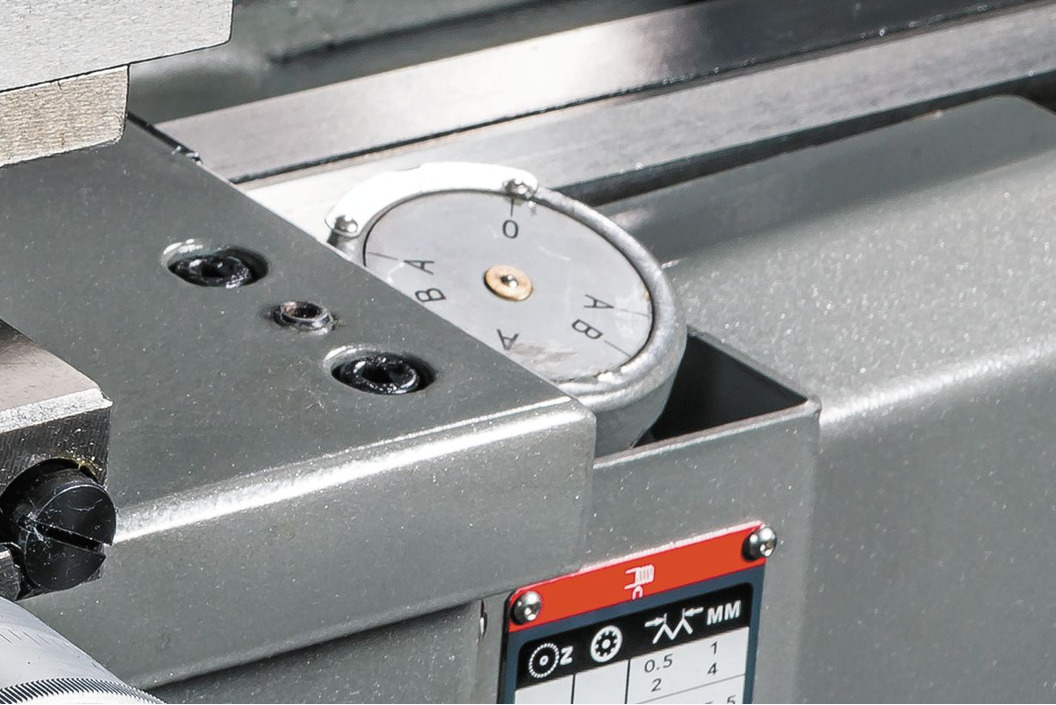

- Указатель резьбы
- Комплект сменных стальных шестерён
- 2 упорных центра MК 3
- Переходная втулка МК 5 / МК 3
- Указатель резьбы

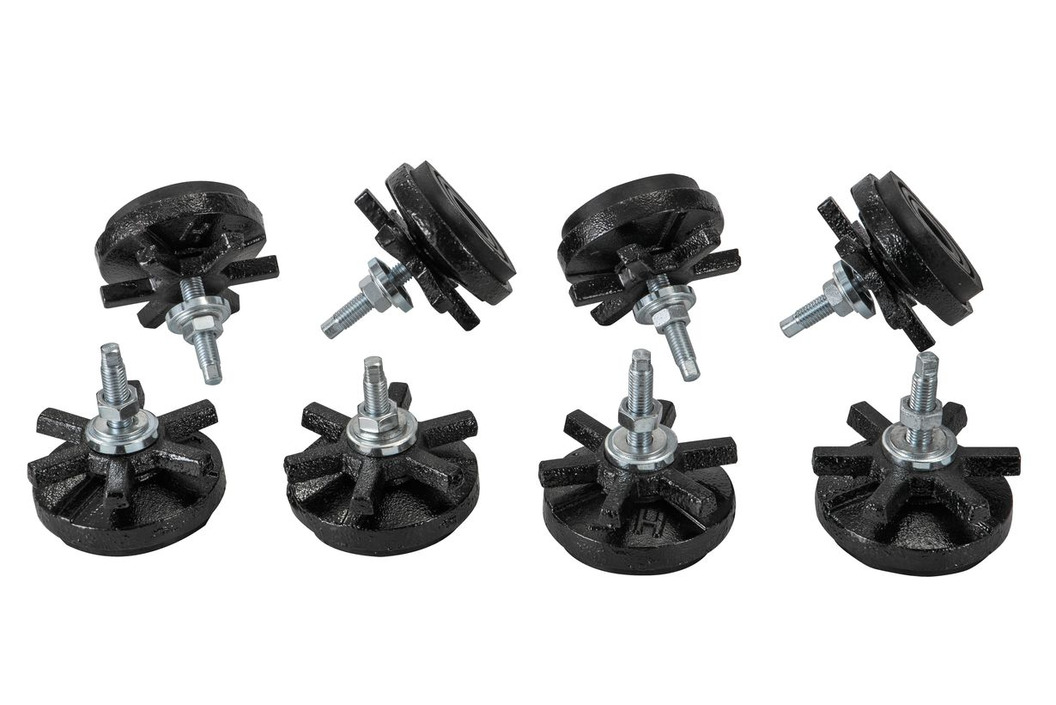

- Комплект установочных опор

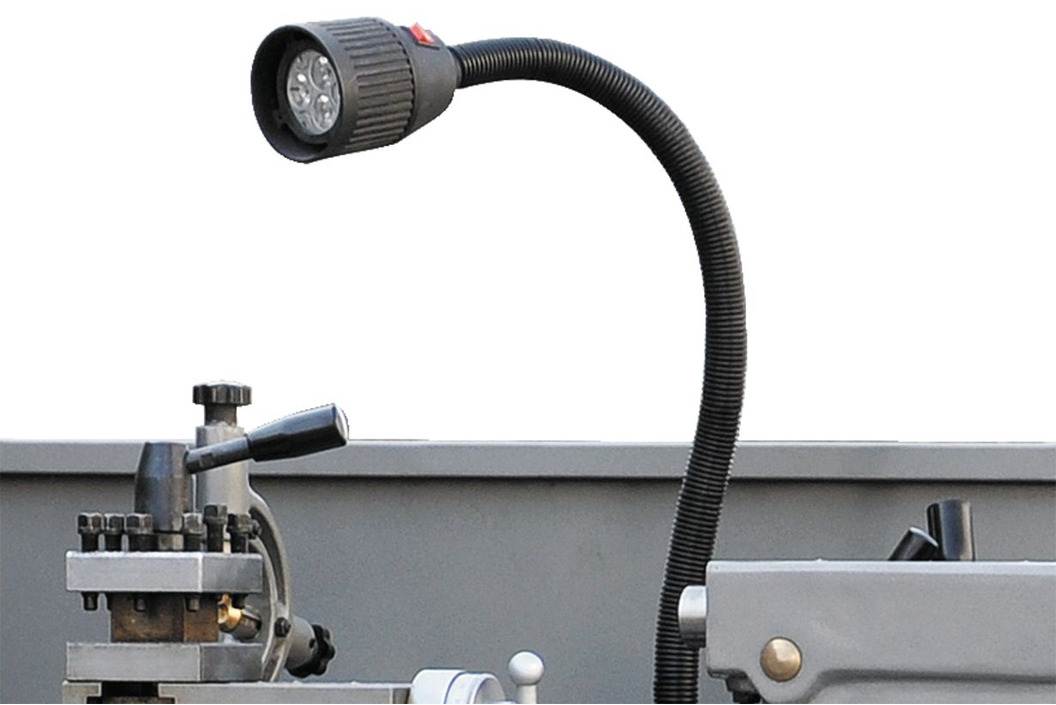

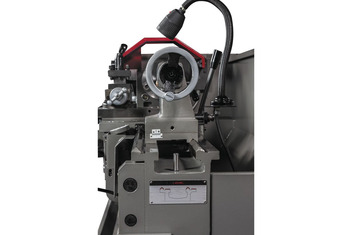

- Лампа освещения рабочей зоны

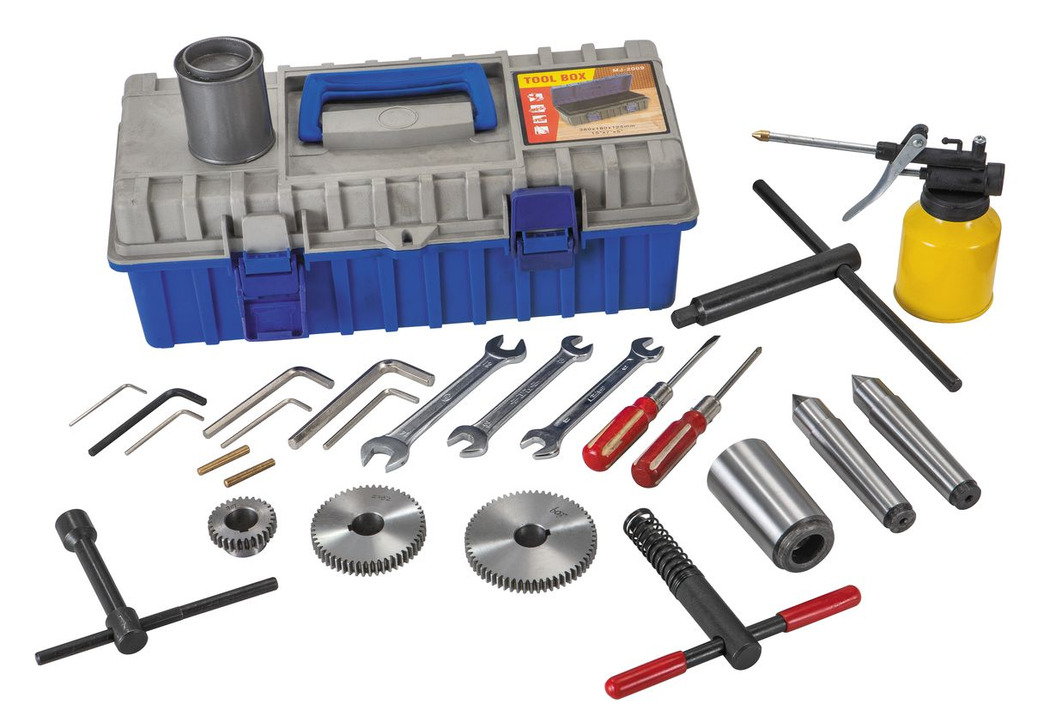

- Рабочий инструмент в ящике
- Масленка
- Подъемный крюк
- Инструкция по эксплуатации
- Список запасных частей
-
