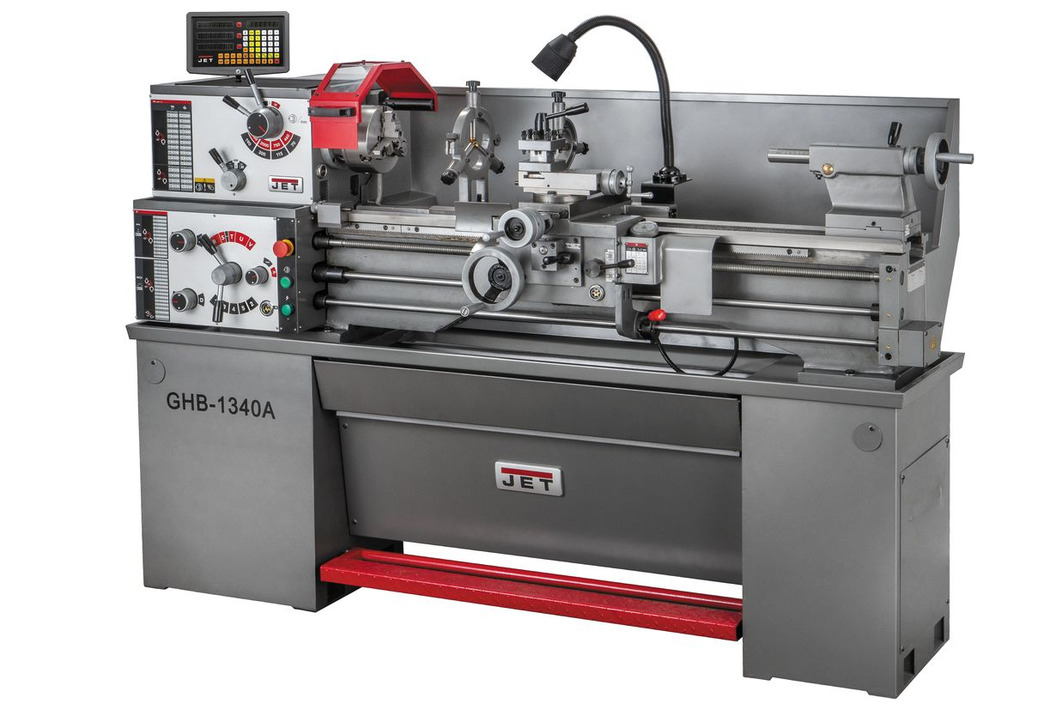

Токарно-винторезный станок JET GHB-1340A DRO
| ∅ обработки над станиной | 330 мм |
| ∅ отверстия шпинделя | 38 мм |
| Расстояние между центрами | 1015 мм |
| Регулировка частоты вращения шпинделя | Ступенчатая |
| Мощность | 2,8 кВт |
| Масса | 650 кг |
| Напряжение | 380 В |
Модификации GHB-1340A DRO
| Артикул | Модель | Напряжение, В | ∅ обработки над станиной, мм | Расстояние между центрами, мм | ∅ отверстия шпинделя, мм | Регулировка частоты вращения шпинделя | Мощность, кВт | Масса, кг | Габариты, мм | Цена | |
| 321357T | GHB-1340A | 380 | 330 | 1015 | 38 | Ступенчатая | 2,8 | 650 |
4 895 000 b
|
||
- Характеристики
- Комплектация
- Принадлежности
- Отзывы (0)
- Задать вопрос
-
ХАРАКТЕРИСТИКИ

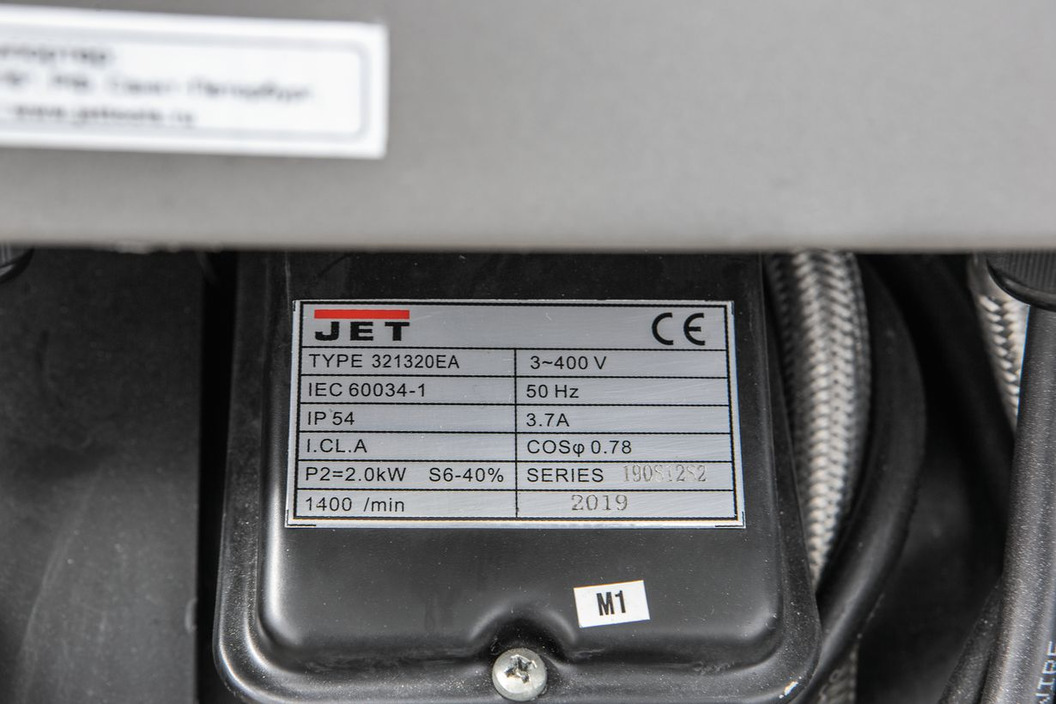

Напряжение, В 400 Диаметр обточки над станиной, мм 330 Диаметр обточки над съемным мостиком, gap, мм 476 Длина съемного мостика 200 Диаметр обточки над поперечным суппортом, мм 197 Расстояние между центрами, мм 1015 Частота вращения шпинделя, об/мин 70 - 2000 Количество скоростей шпинделя 8 Конус шпинделя МК-5 Присоединение шпинделя D1-4 (DIN 55029) Диаметр проходного отверстия шпинделя, мм 38 Диапазон продольной подачи, мм/об 0,04 - 0,8 Количество продольных подач 60 Диапазон поперечной подачи, мм/об 0,016 - 0,188 Количество поперечных подач 60 Диапазон метрической резьбы, мм 0,45 - 10 Количество метрических резьб 23 Дюймовая резьба, TPI 3,5 - 80 Количество дюймовых резьб 38 Шаг ходового винта, мм 4 Макс. размер резца, мм 16 x 16 Диаметр пиноли, мм 32 Диапазон неподвижного люнета, мм 10 -70 Диапазон подвижного люнета, мм 10 - 60 Пиноль задней бабки МК-3 Ход пиноли задней бабки, мм 95 Ширина станина, мм 187 Мощность двигателя, кВт 2 Масса, кг 650 Длина в упаковке, см 200 Высота в упаковке, см 150 Масса в упаковке, кг 715 Длина, мм 1905 Ширина, мм 762 Высота, мм 1200 Ширина в упаковке, см 76 - Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)

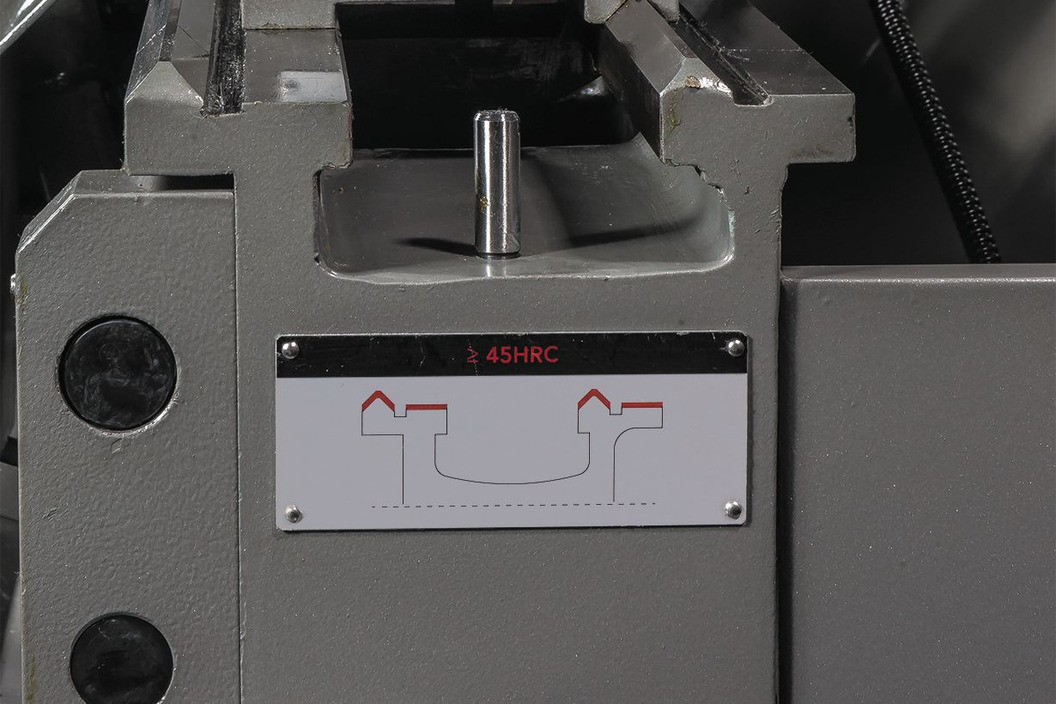

- Закаленные и отшлифованные направляющие станины
- Механизм привода шпинделя постоянно работает в масляной ванне

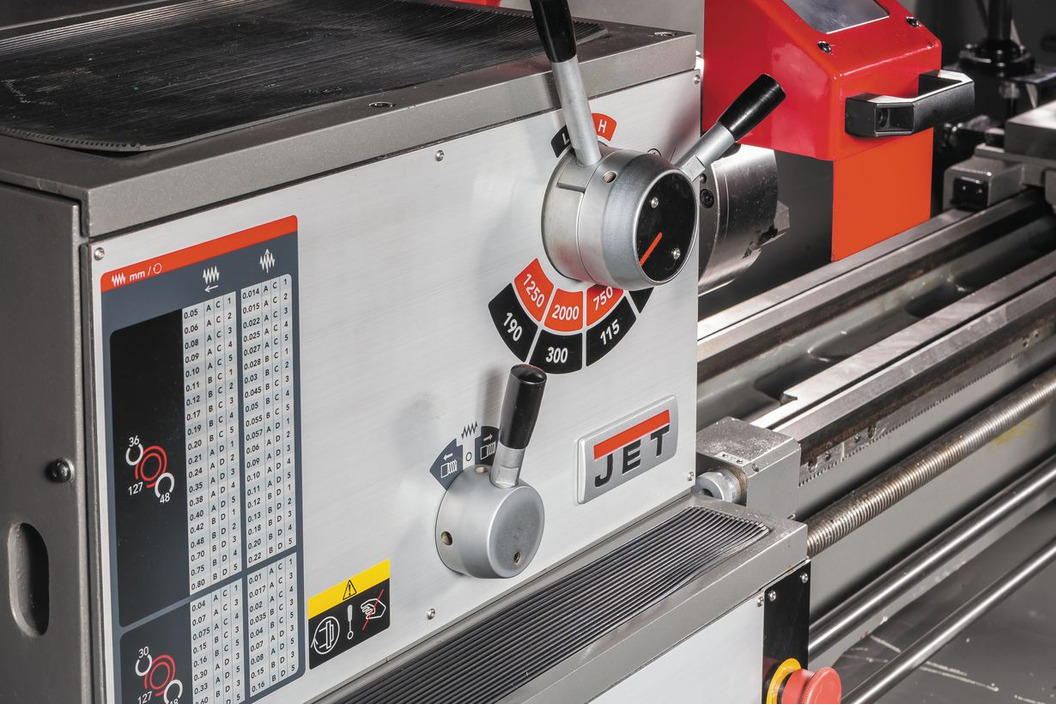

- Закаленные и отшлифованные шестерни передней бабки

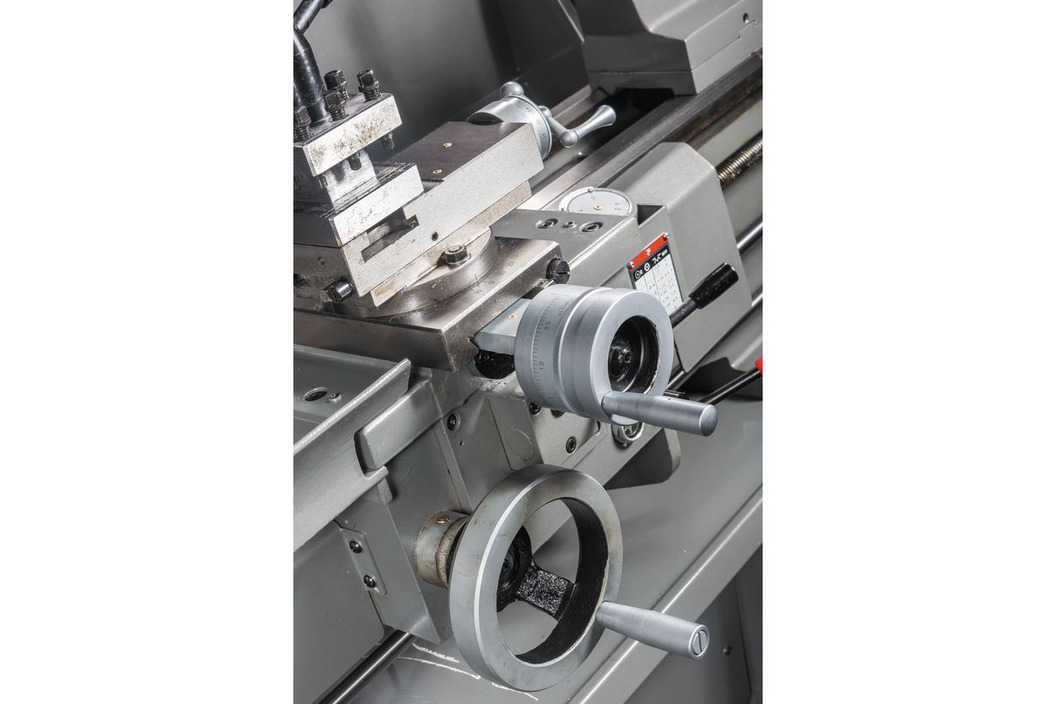

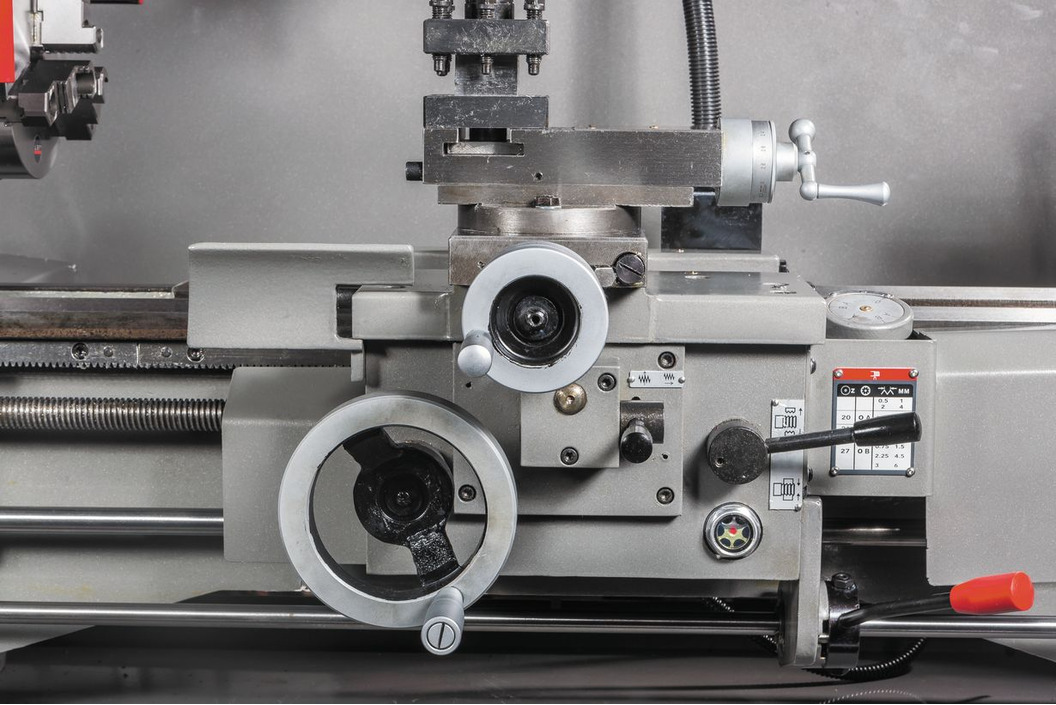

- Автоматическая подача продольного и поперечного суппорта
- Регулировка зазоров направляющих при помощи клиновых планок

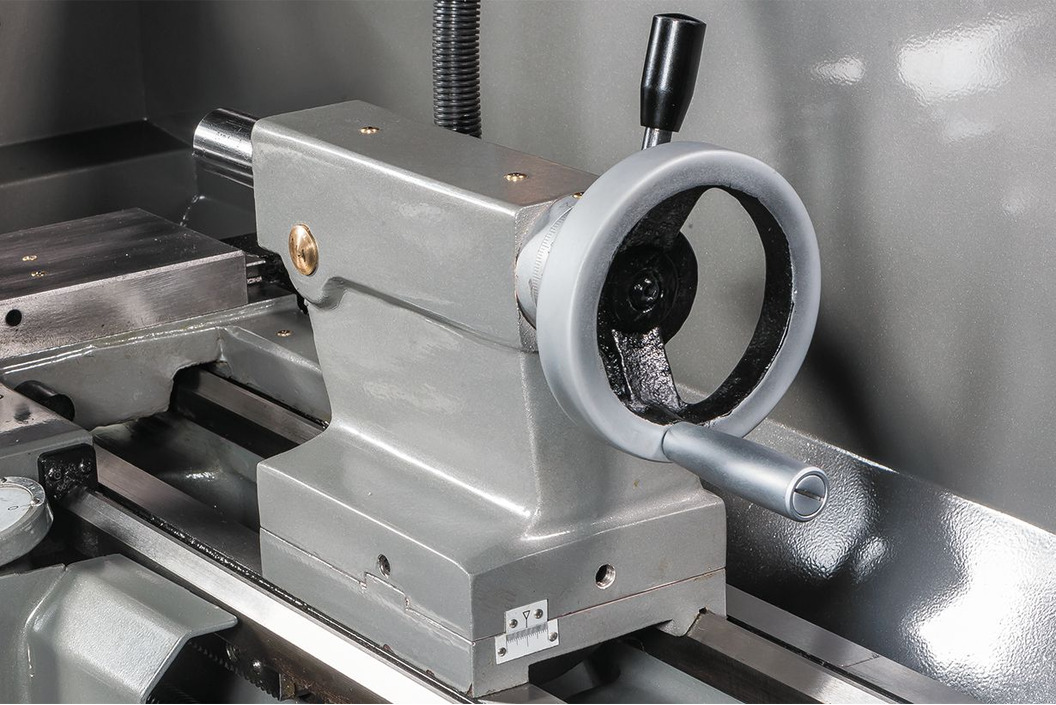

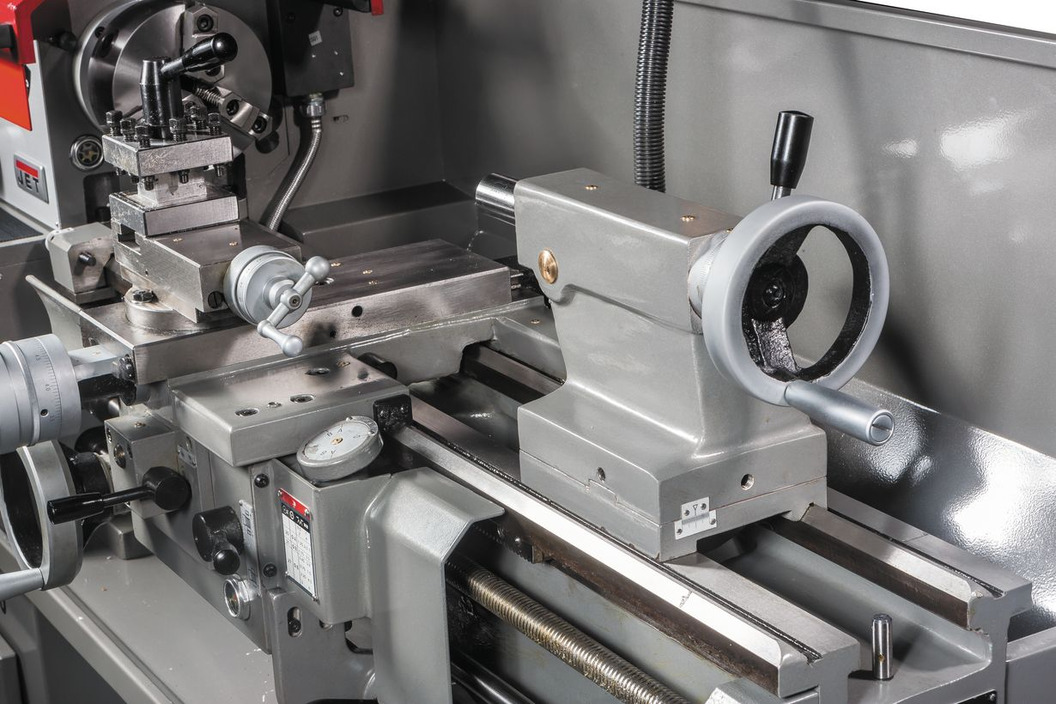

- Регулируемая в поперечном направлении задняя бабка для обточки конусов
- Толчковый режим работы шпинделя
- УЦИ по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак (DRO)
- Современный аналог 1А616, 1616, 16Б16 и Т-4
Расстояние между центрами
760 мм
1015 мм
Модель станка
GHB-1330A
GHB-1340A
Модель станка с DRO
GHB-1330A DRO
GHB-1340A DRO

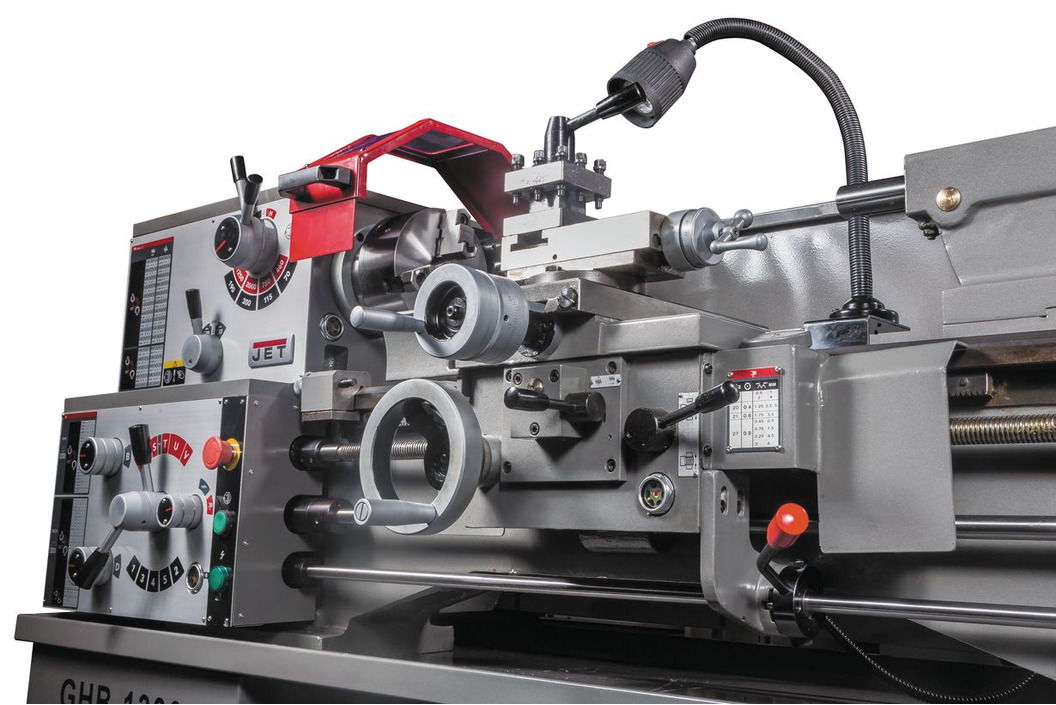

Токарный станок GHB-1340A DRO - усовершенствованная модель GHB-1340 A. Главное отличие - на данном станке установлено устройство цифровой индикации (УЦИ). Использование такого устройства позволяет значительно повысить точность обработки заготовок, снизить вероятность брака и повысить производительность труда. Станок ориентирован на слесарные мастерские, но также может использоваться и частными мастерами, кто подходит к вопросам обработки металла с особой тщательностью.
Станок собран в строгом соответствии со стандартом DIN 8606, что говорит о соблюдении всех параметров и допусков в процессе сборки и гарантирует сервисное обслуживание в странах Таможенного союза. GHB-1340A DRO предназначен для обработки деталей диаметром 330 мм над суппортом и 196 мм над станиной на скоростях от 70 до 2500 об/мин. В данной модели существенно увеличено расстояние между центрами, длинна заготовки может составлять до 1015 мм. Станок подключается к электросети напряжением 380В. С целью увеличения ресурса, эффективного охлаждения и снижения ресурса привод шпинделя станка погружен в масляную ванну.
GHB-1340A DRO выполнен по двухвинтовой схеме. Для нарезания резьбы используется ходовой винт, для автоматического точения - ходовой вал. На станке возможна регулировка зазоров направляющих при помощи клиновых планок, конструкция задней бабки позволяет обтачивать конические заготовки. Для облегчения механического переключения режимов на GHB-1340A DRO применяется толчковый (импульсный) режим пуска двигателя.
-

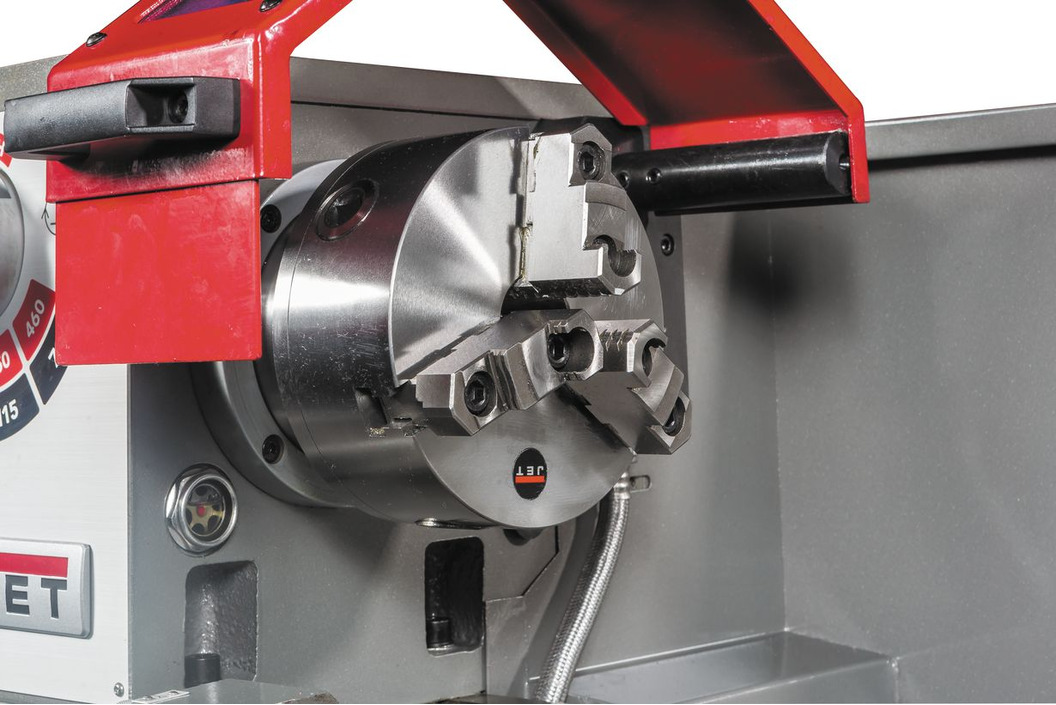

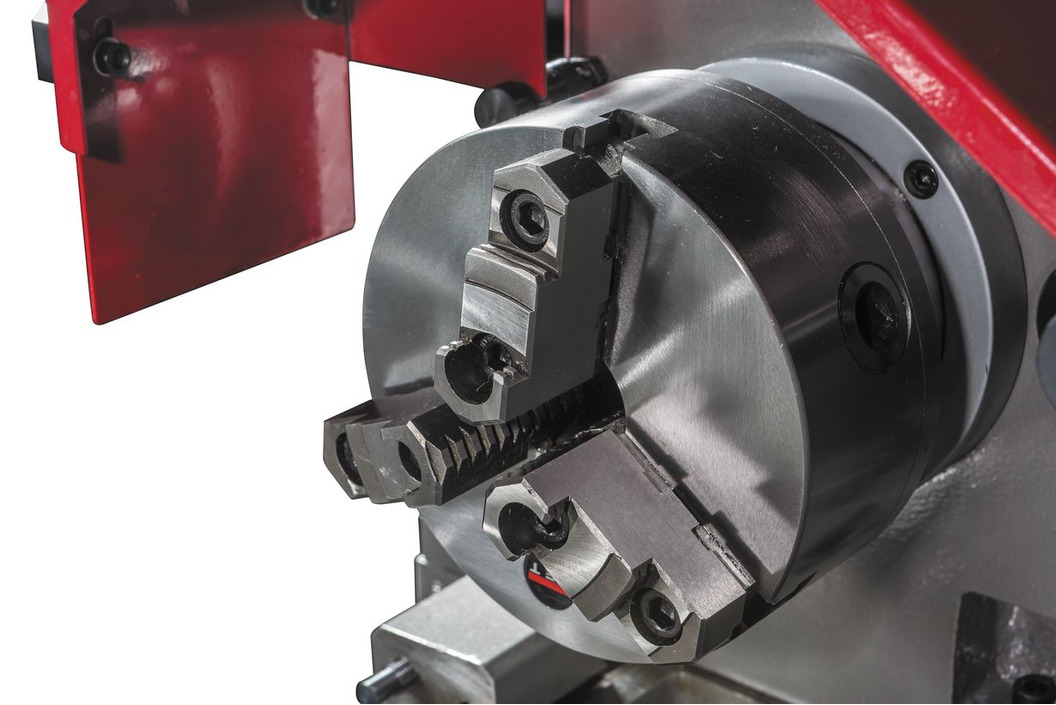

- 3-х кулачковый патрон Ø160 мм с прямыми/обратными кулачками

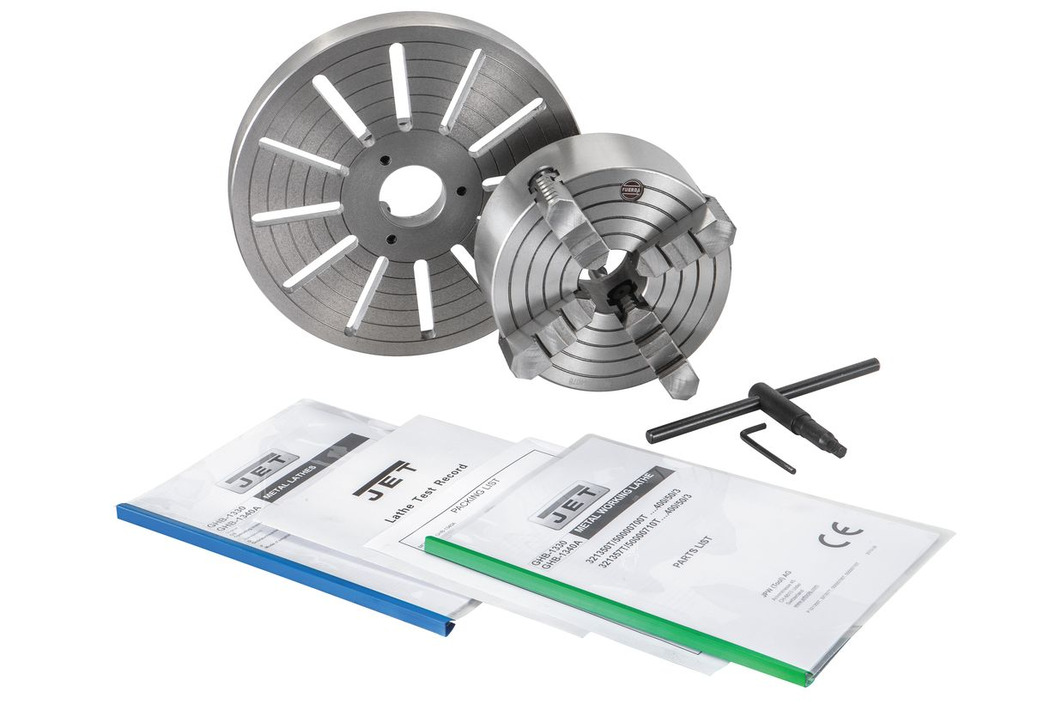

- 4-х кулачковая планшайба Ø200 мм
- Планшайба Ø300 мм

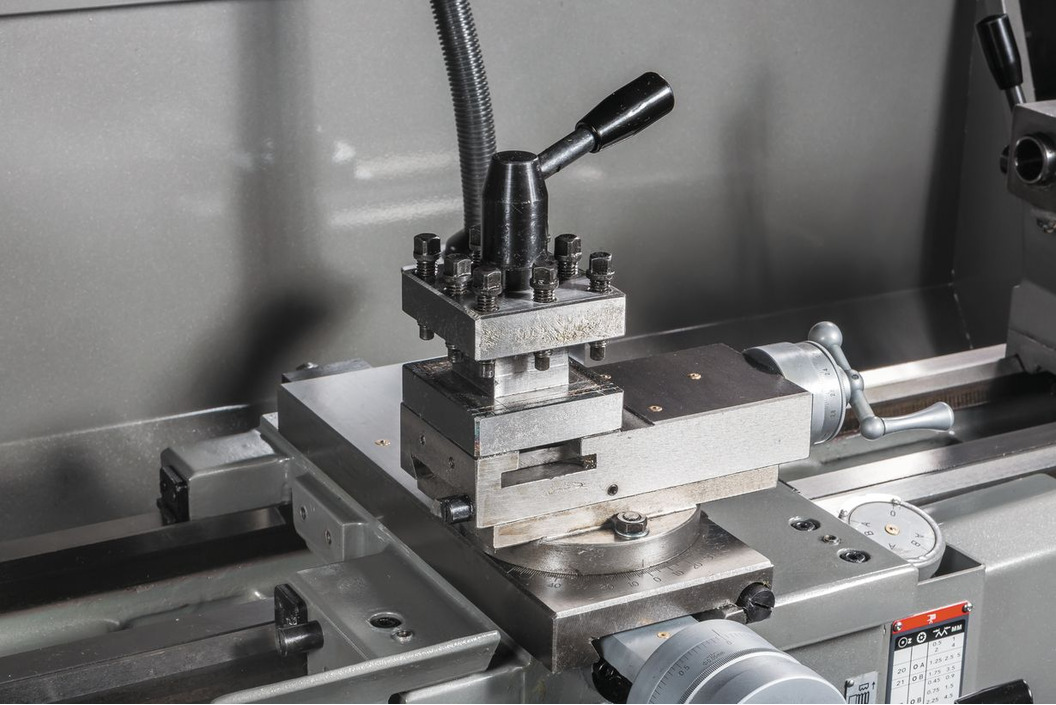

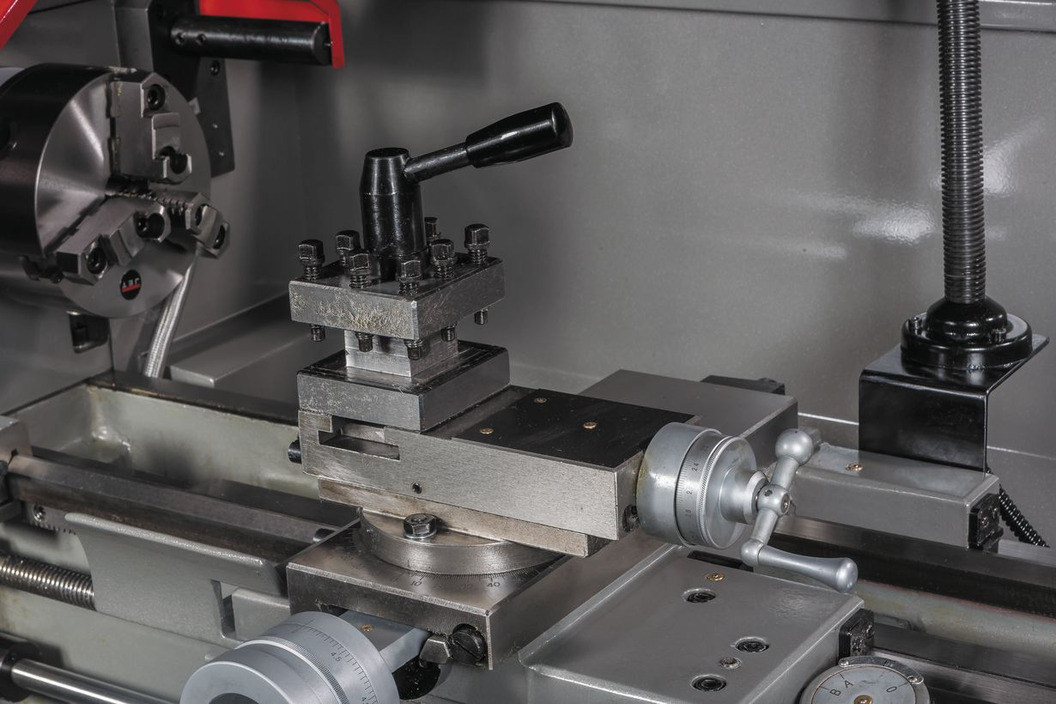

- 4-х-позиционный резцедержатель с фиксатором

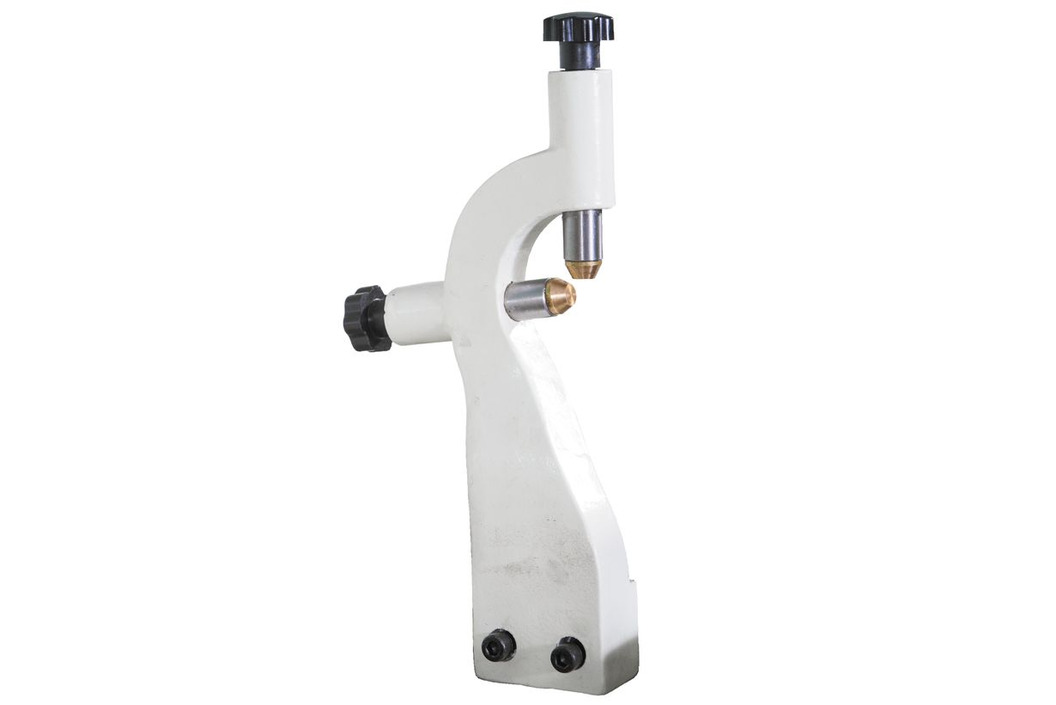

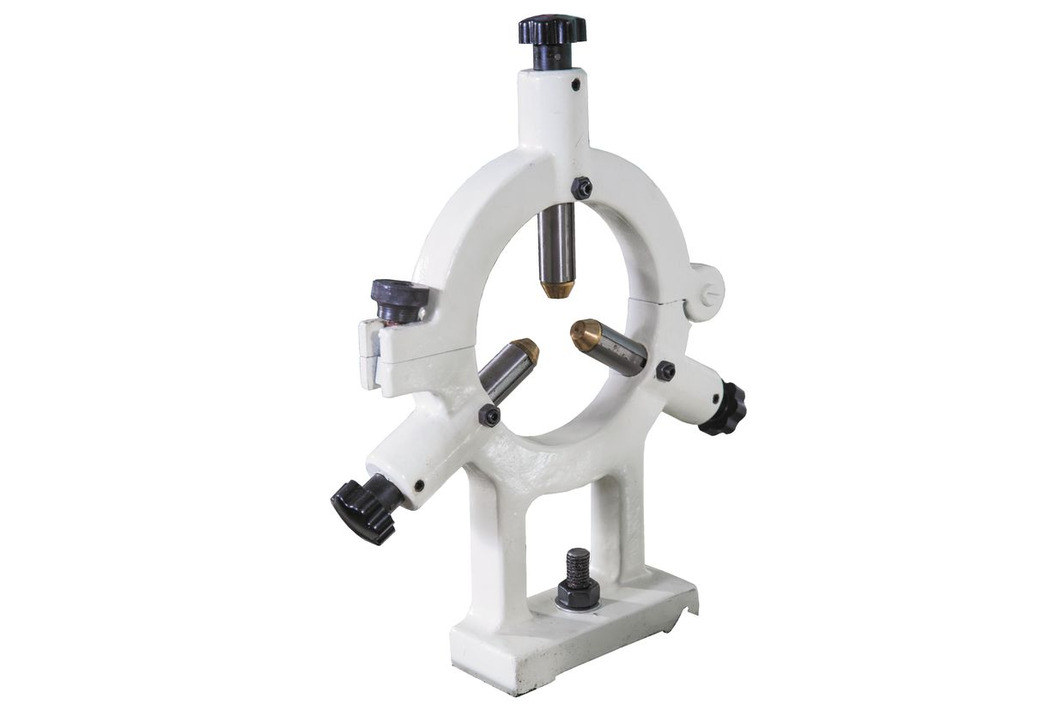

- Подвижный и неподвижный люнеты

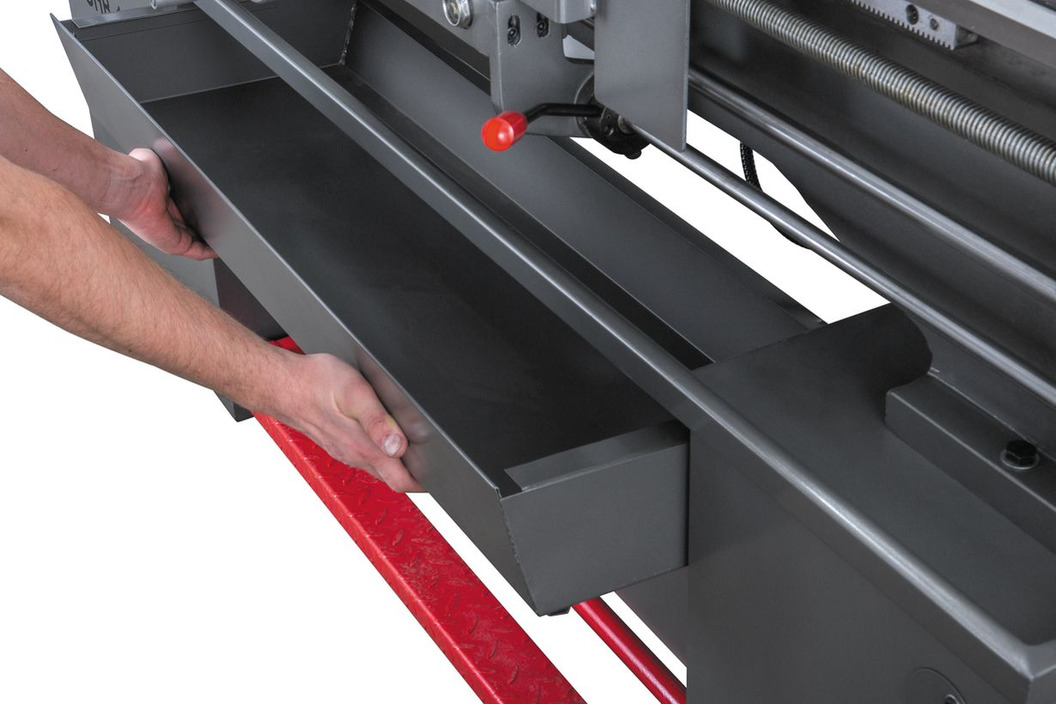

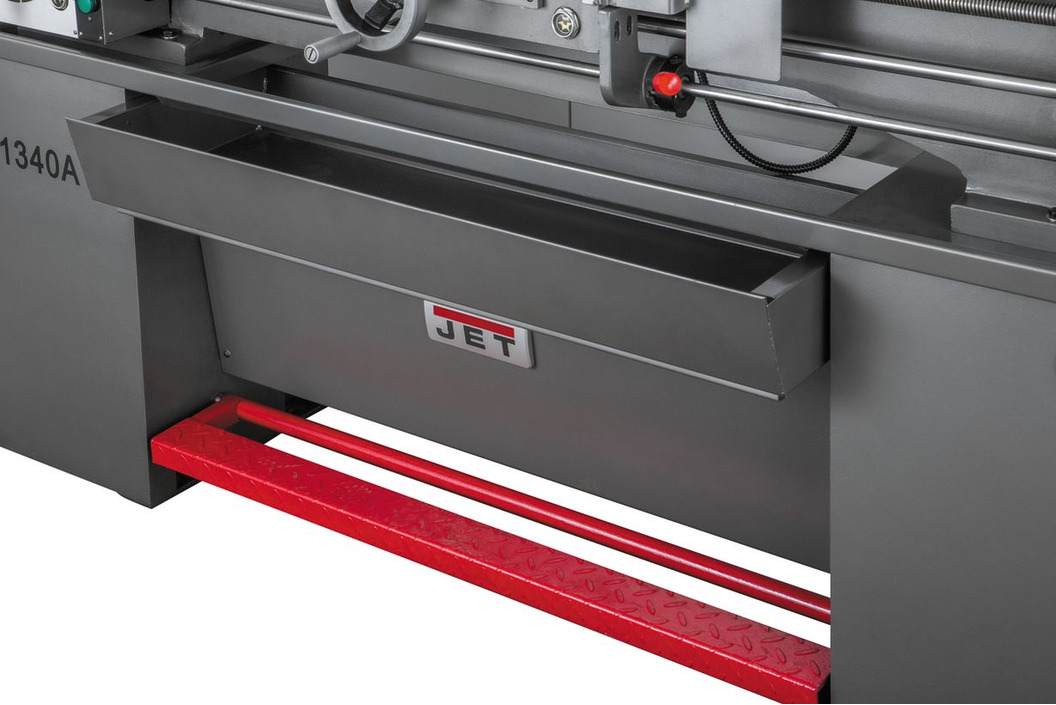

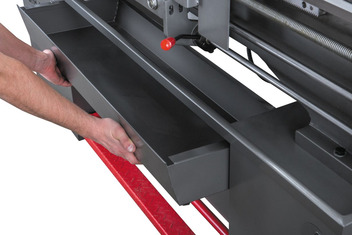

- Выдвижной поддон для сбора стружки

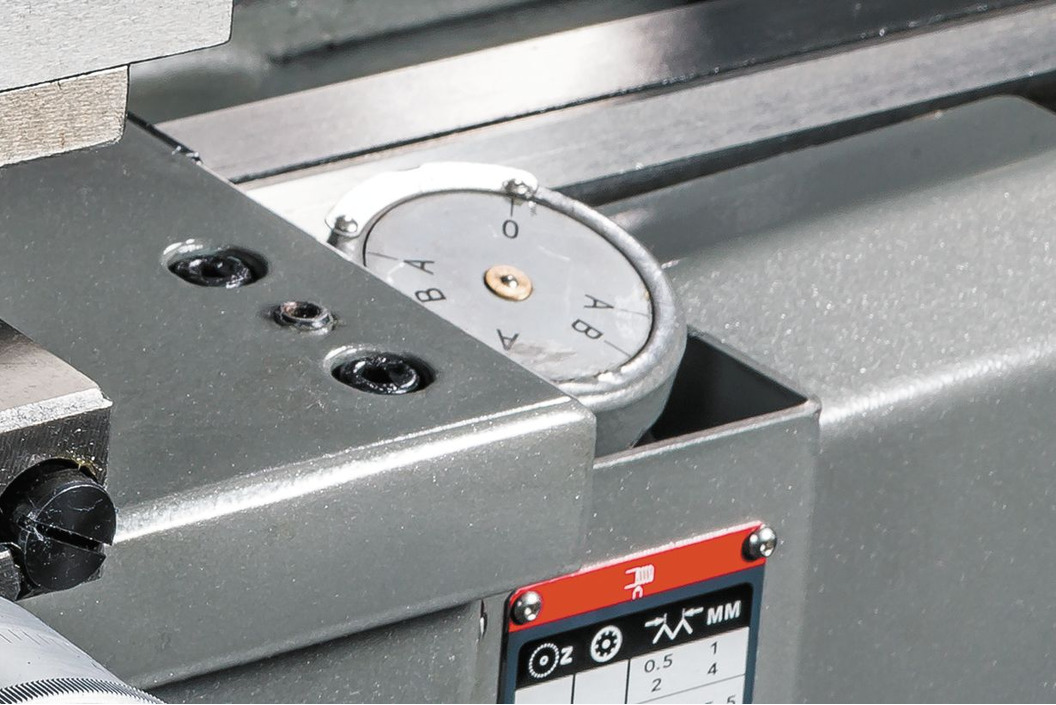

- Указатель резьбы

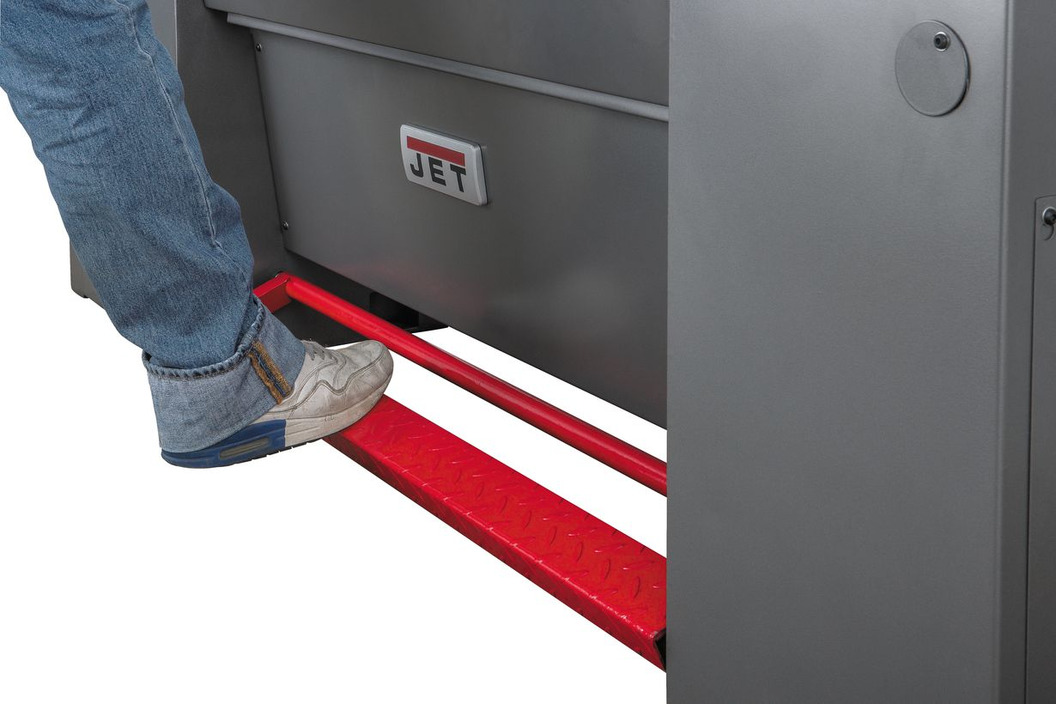

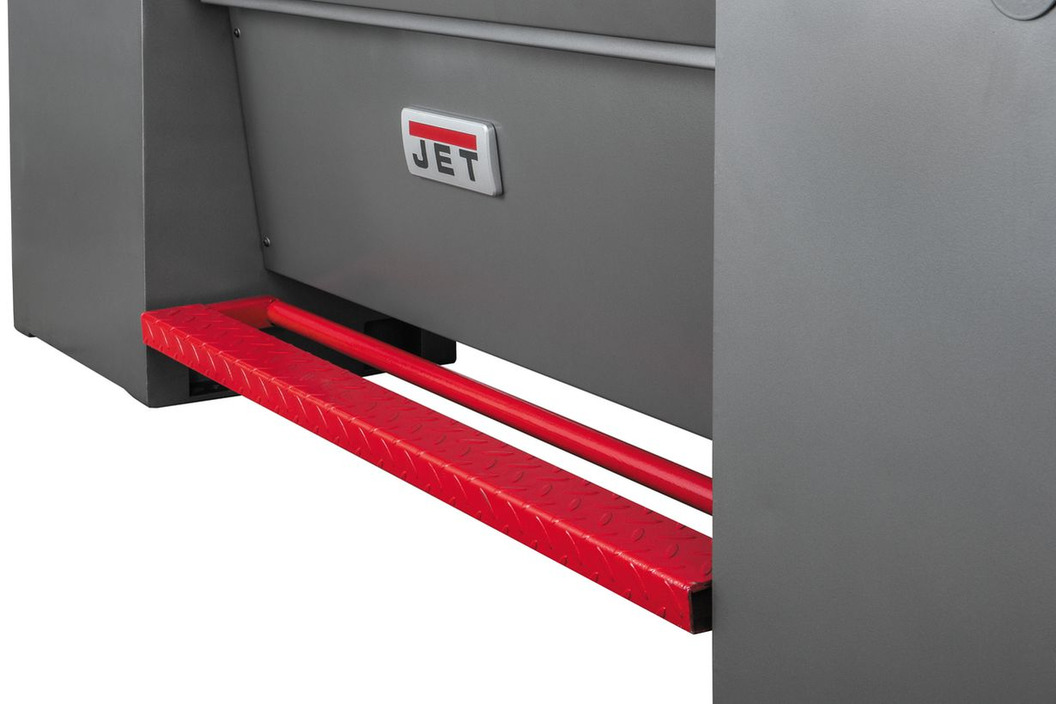

- Ножной тормоз
- Защитный экран патрона с концевым выключателем
- Защитная задняя стенка
- Защита резцедержателя
- 2 не вращающихся центра МК-3
- Переходная втулка МК-5/МК-3
- Набор сменных металлических шестерён

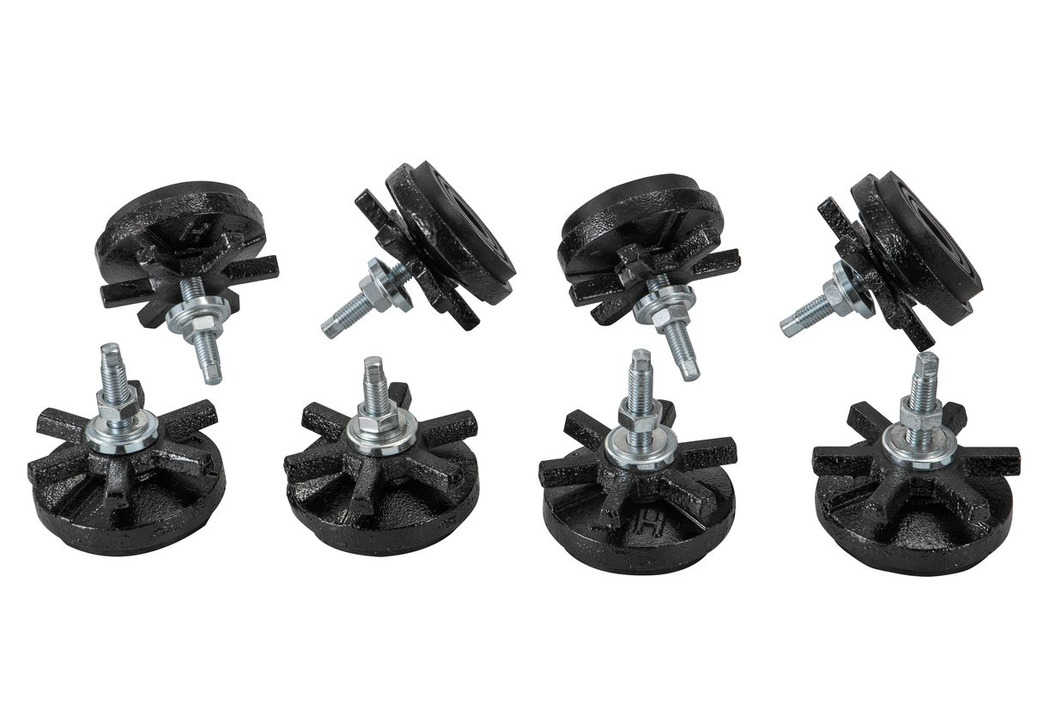

- Комплект установочных опор
- УЦИ по 3-м осям, цена деления 0,005 мм, погрешность ± 1 знак

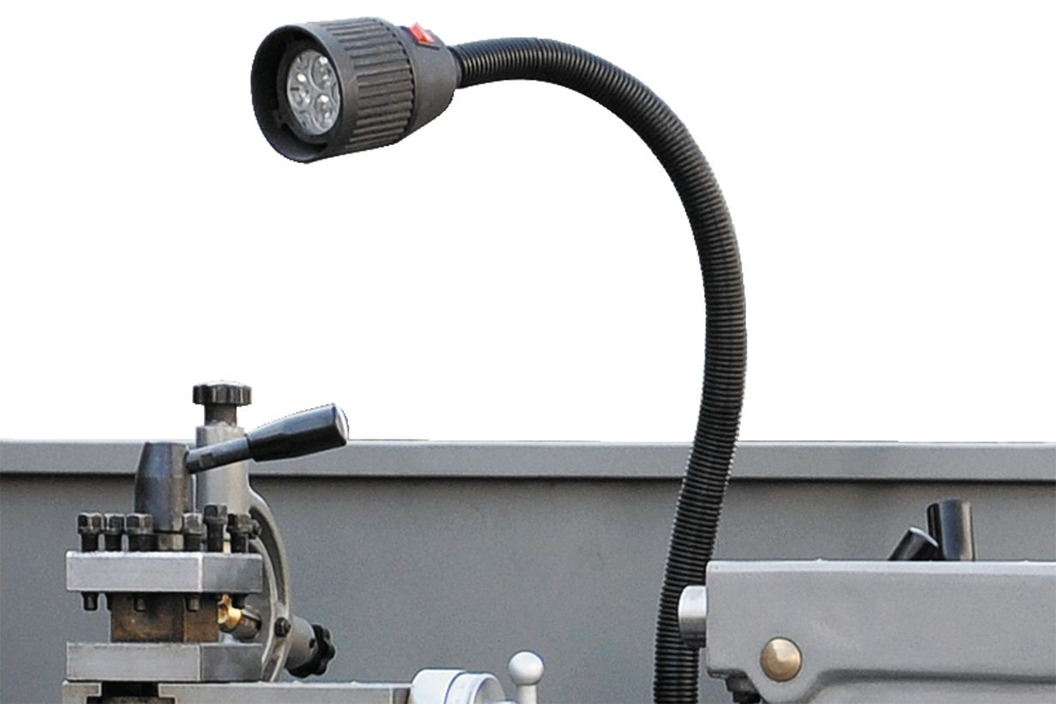

- Лампа освещения рабочей зоны
- Ключ резцедержателя
- Ключ для 3-х кулачкового патрона

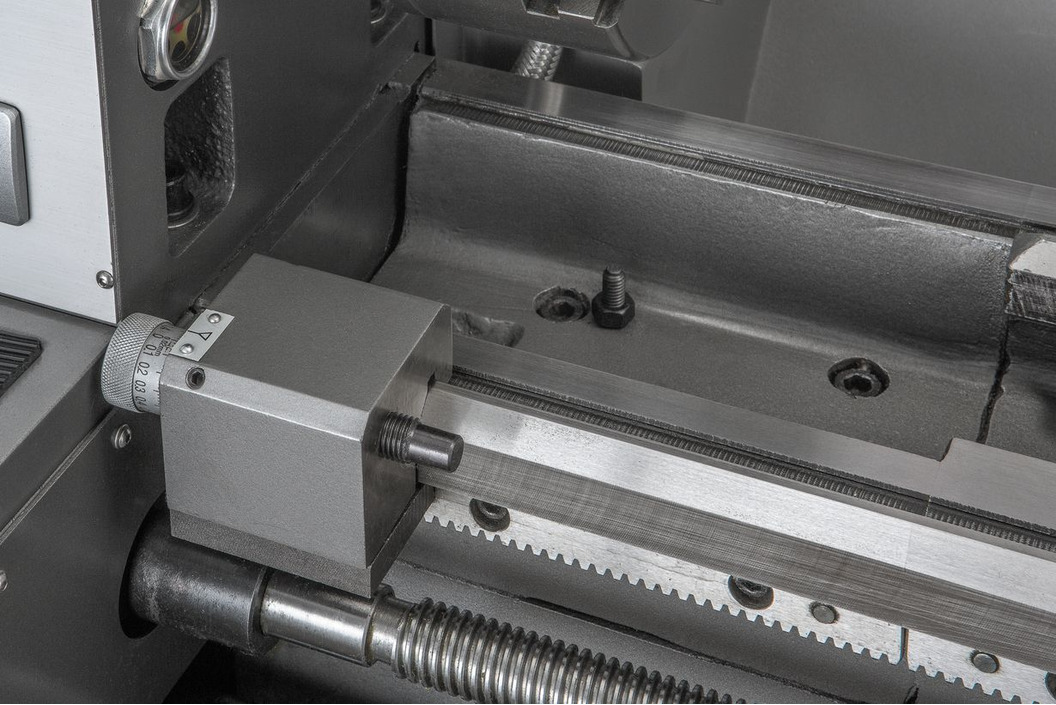

- Концевой упор продольного перемещения

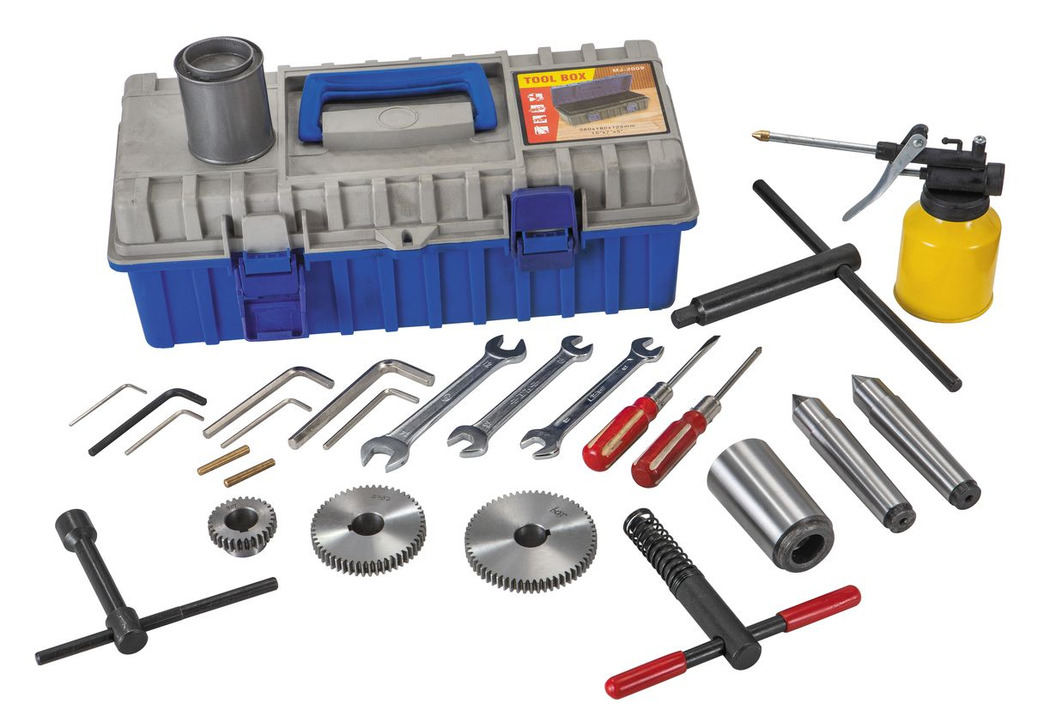

- Ящик с инструментом
- Руководство по эксплуатации
-
-
