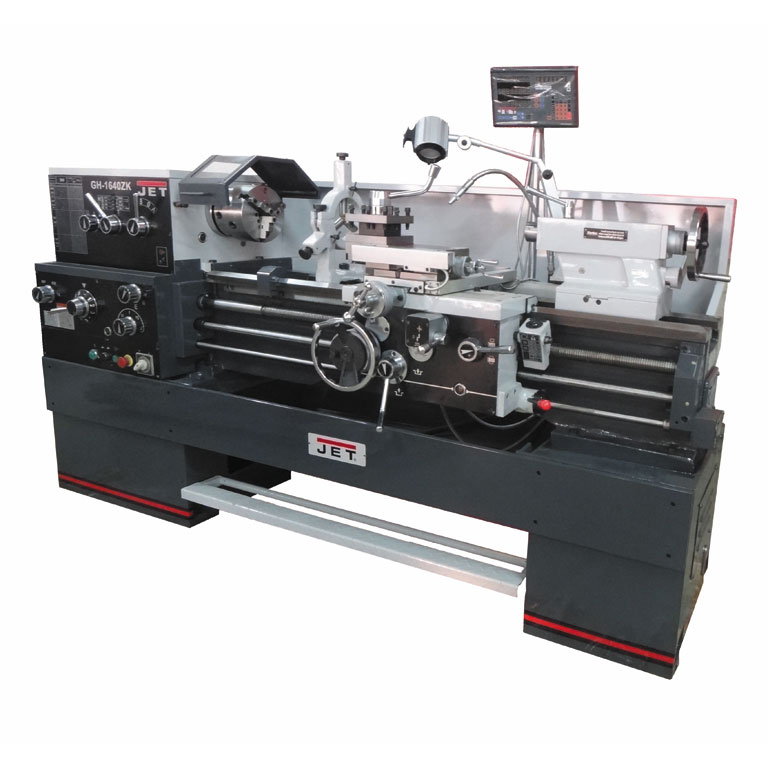

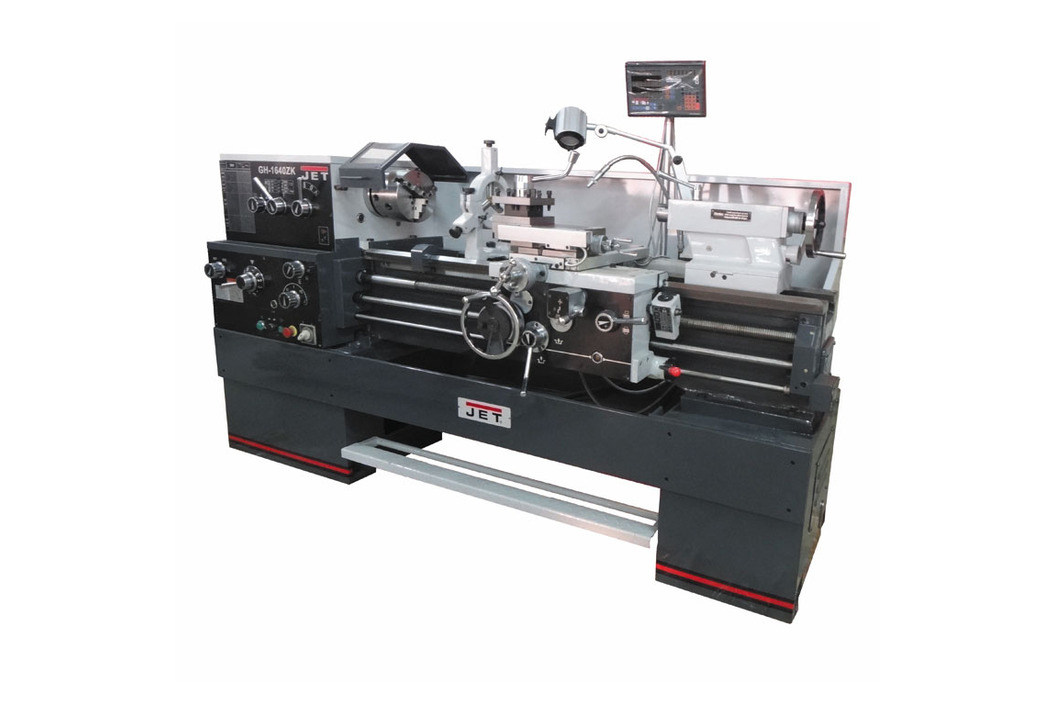

Токарно-винторезный станок GH-1640ZK

∅ обработки над станиной | 400 мм |
∅ отверстия шпинделя | 51 мм |
Расстояние между центрами | 1000 мм |
Мощность | 5,6 кВт |
Масса | 1648 кг |
- Характеристики
- Описание
- Принадлежности
- Отзывы (0)
- Задать вопрос
-
Технические характеристики
Модель
GH-1640ZK
Артикул 380 В с УЦИ
321850T
Диаметр обточки над станиной /gap
400 мм (590 мм)
Диаметр обточки над поперечным суппортом
250 мм
Расстояние между центрами
1000 мм
Длина съёмного мостика gap
270 мм
Частота вращения шпинделя
42-1800 об/мин (12)
Конус шпинделя
Mk-6
Присоединение шпинделя
D1-6
Проходное отверстие шпинделя
51 мм
Максимальный размер инструмента
25х25 мм
Ход продольного суппорта
915 мм
Ход поперечного суппорта
228 мм
Ход дополнительного суппорта
130 мм
Продольная подача
0,04-2,46 мм/об (122)
Поперечная подача
0,03-0,93 мм/об (122)
Метрическая резьба
0,5-20 мм (24)
Дюймовая резьба
1-5/8-72 TPI (61)
Модульная резьба 0,25-10 MP (20) Питчевая резьба 3 1/4-96 DP (45) Шаг винта 6 мм Диапазон неподвижного люнета
10-100 мм
Диапазон подвижного люнета
12-80 мм
Конус пиноли задней бабки
Мk-4
Ход пиноли задней бабки
150 мм
Расстояние между направляющими
310 мм
Объем бака СОЖ, примерно 18 л Мощность насоса СОЖ 0,09 кВт Выходняя мощность:
3,75 кВт/S1 100%
Входная мощность
5,6 кВт/S640%
Габаритные размеры (ДхШхВ)
2310х1070х1245 мм
Масса
1648 кг
-
Описание
- Универсальная коробка подач позволяет нарезать метрические, дюймовые, модульные и питчевые резьбы без смены шестерен
- Шестерни шпинделя из хром-молибдена, закалены, отшлифованы и шевингованы
- Съемный мостик станины (gap) позволяет обрабатывать детали диаметром 590 мм
- Цельнолитая станина из чугуна для уменьшения вибрации позволяет работать с нагрузкой
- Направляющие выполнены из высококачественного износостойкого чугуна, закалены и отшлифованы
- Привлекательные хромированные рукоятки управления, удобное исполнение нониусов и маховиков
- Отшлифованный шпиндель установлен в высокоточных подшипниках
Стандартная комплектация
- 3-х кулачковый патрон Ø200 мм с прямыми/обратными кулачками
- 4-х кулачковая планшайба Ø250 мм
- Планшайба Ø300 мм
- 4-х позиционный резцедержатель с фиксатором
- Центр вращающийся МК4
- Переходная втулка МК6/МК4
- Центр невращающийся МК
- Подвижный и неподвижный люнеты
- Поддон для сбора стружки
- Ножной тормоз шпинделя
- Система подвода СОЖ
- Лампа местного освещения
- Указатель резьбы
- Регулируемые опоры
- Упор продольного перемещения
- Защитный экран патрона с концевым выключателем
-
-
