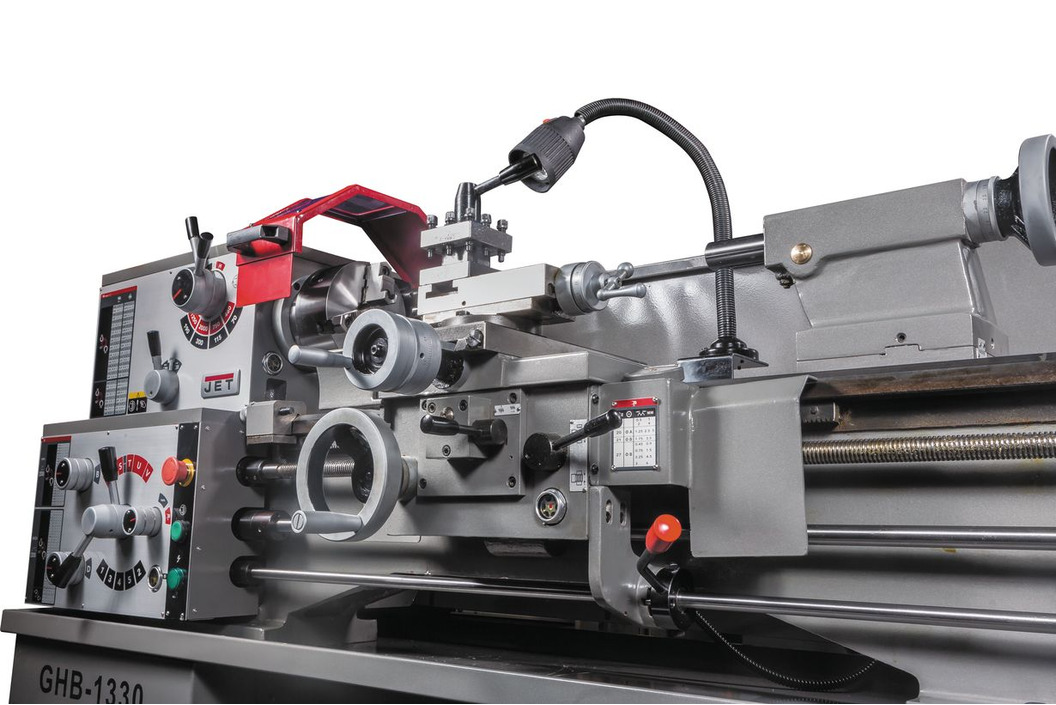

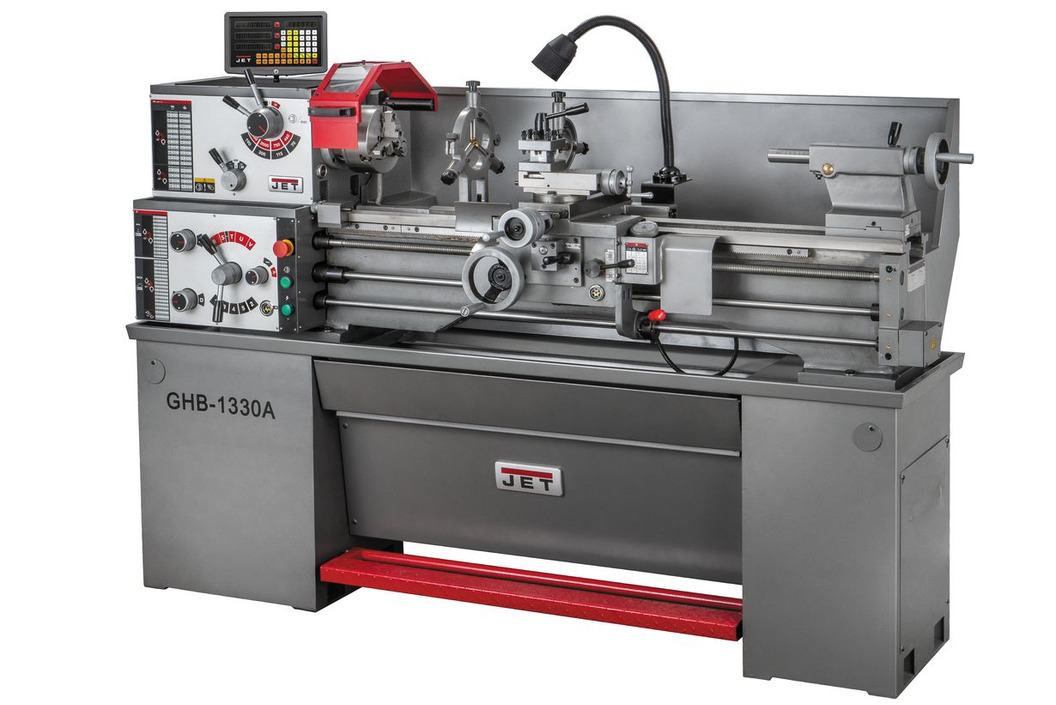

JET GHB-1330A DRO Токарно-винторезный станок
| ∅ обработки над станиной | 330 мм |

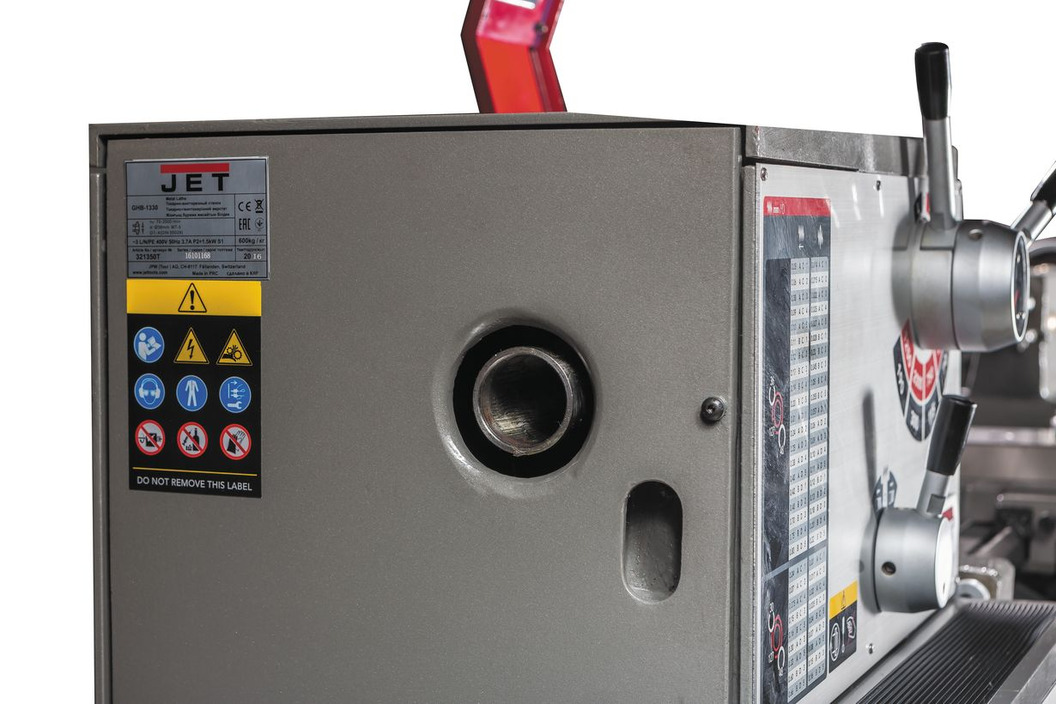

| ∅ отверстия шпинделя | 38 мм |
| Расстояние между центрами | 760 мм |

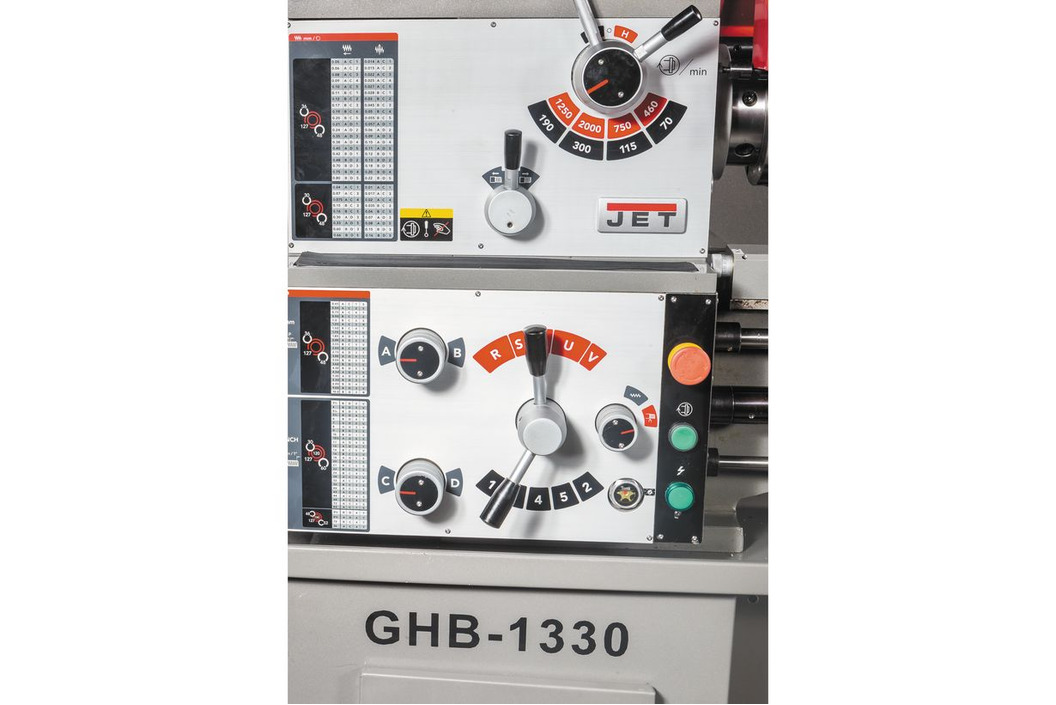

| Регулировка частоты вращения шпинделя | Ступенчатая |
| Мощность | 2,8 кВт |
| Масса | 650 кг |
| Напряжение | 400 В |
| Габариты | 1650x762x1200 мм |
| ∅ обработки над станиной | 330 мм |
| ∅ отверстия шпинделя | 38 мм |
| Расстояние между центрами | 760 мм |
| Регулировка частоты вращения шпинделя | Ступенчатая |
| Мощность | 2,8 кВт |
| Масса | 650 кг |
| Напряжение | 400 В |
| Габариты | 1650x762x1200 мм |
Модификации GHB-1330A DRO
| Артикул | Модель | Напряжение, В | ∅ обработки над станиной, мм | Расстояние между центрами, мм | ∅ отверстия шпинделя, мм | Регулировка частоты вращения шпинделя | Мощность, кВт | Масса, кг | Габариты, мм | Цена | |
| 321350T | GHB-1330A | 380 | 330 | 760 | 38 | Ступенчатая | 2,8 | 600 | 1650x762x1200 |
4 722 000 b
|
|
- Описание и характеристики
- Часто покупают с GHB-1330A DRO
- Отзывы (0)
- Задать вопрос
-
Описание
- Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)

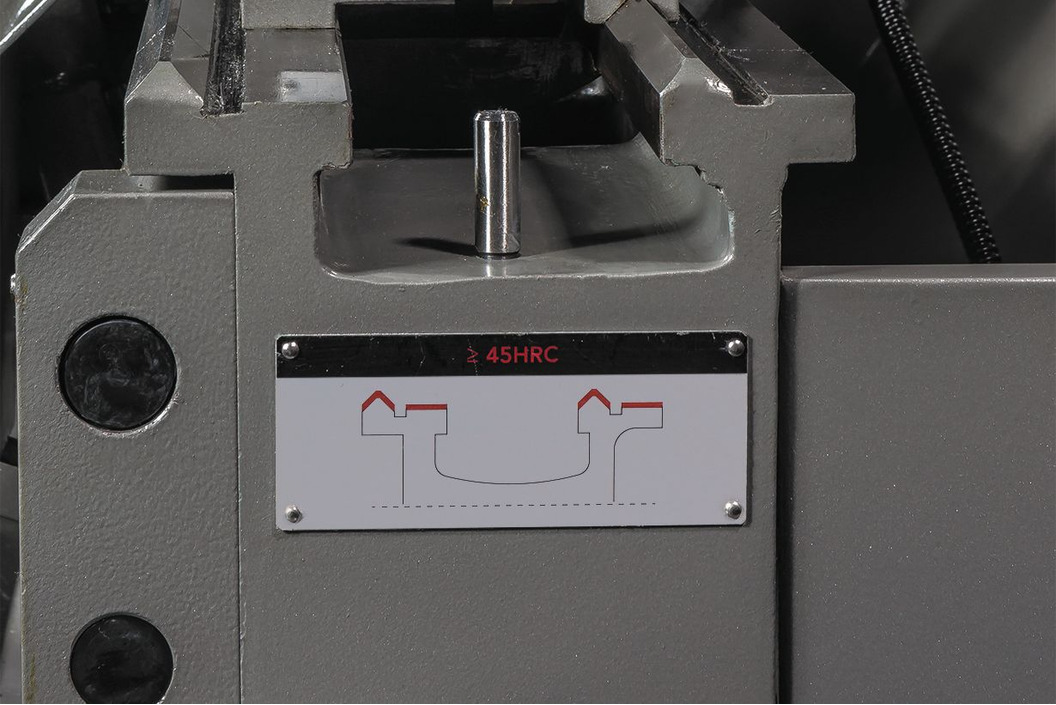

- Закаленные и отшлифованные направляющие станины
- Механизм привода шпинделя постоянно работает в масляной ванне
- Закаленные и отшлифованные шестерни передней бабки

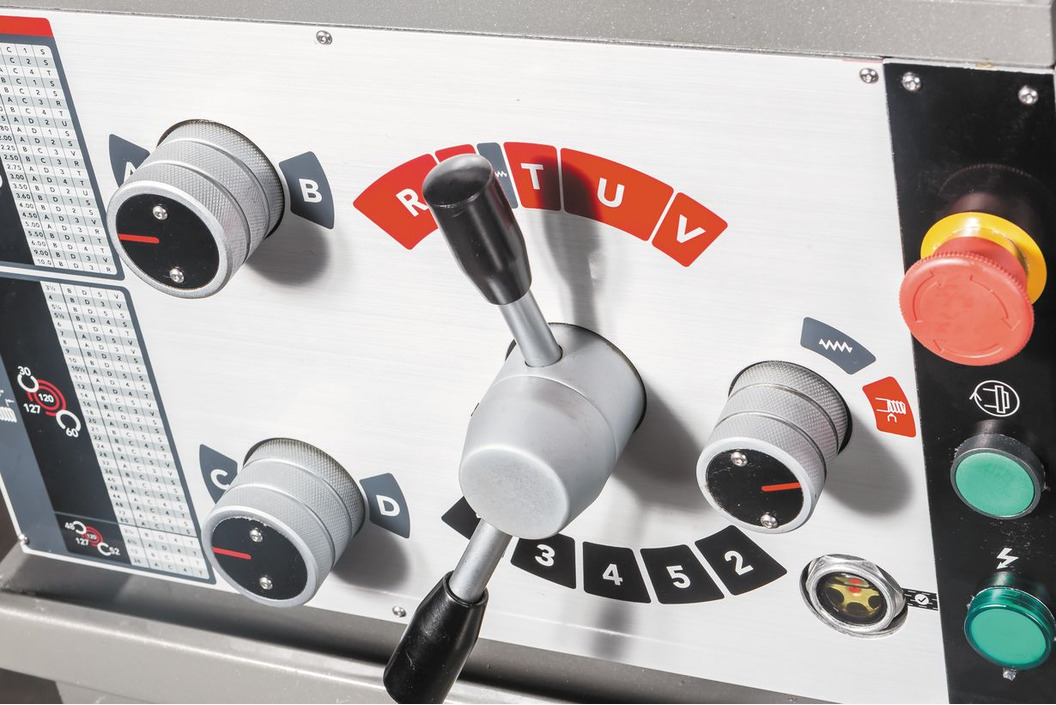

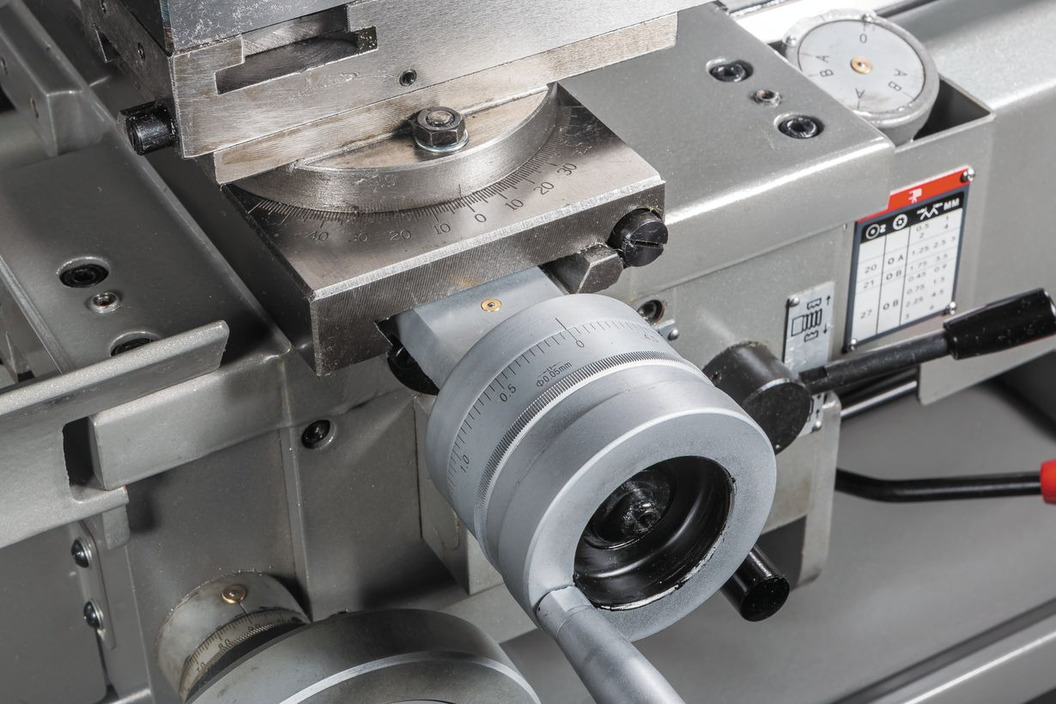

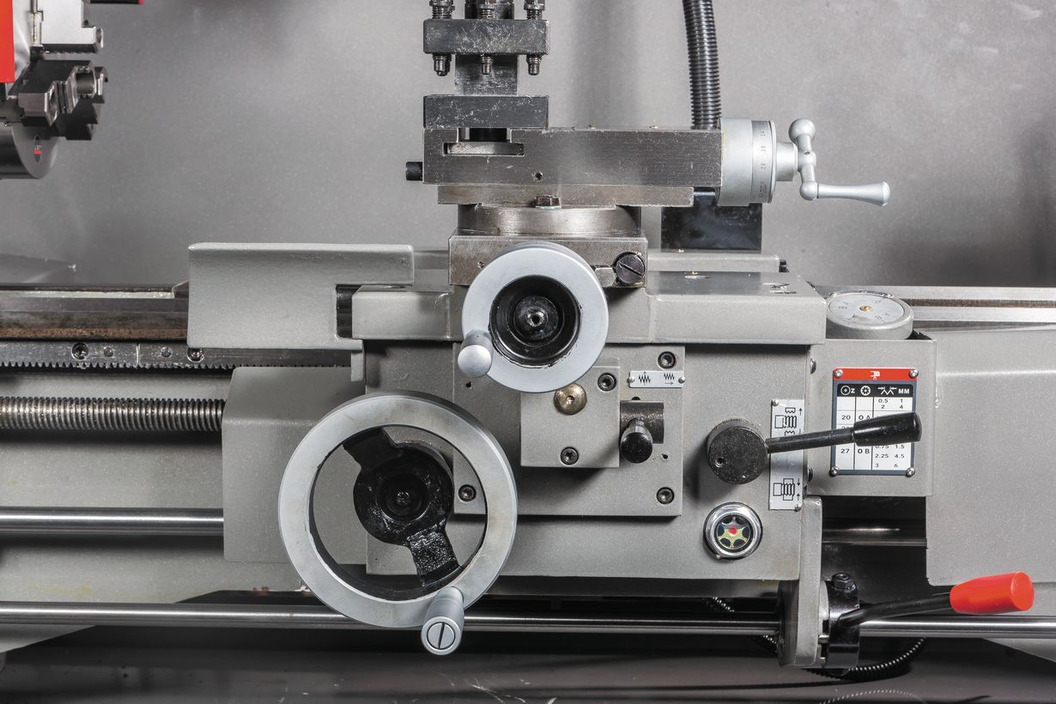

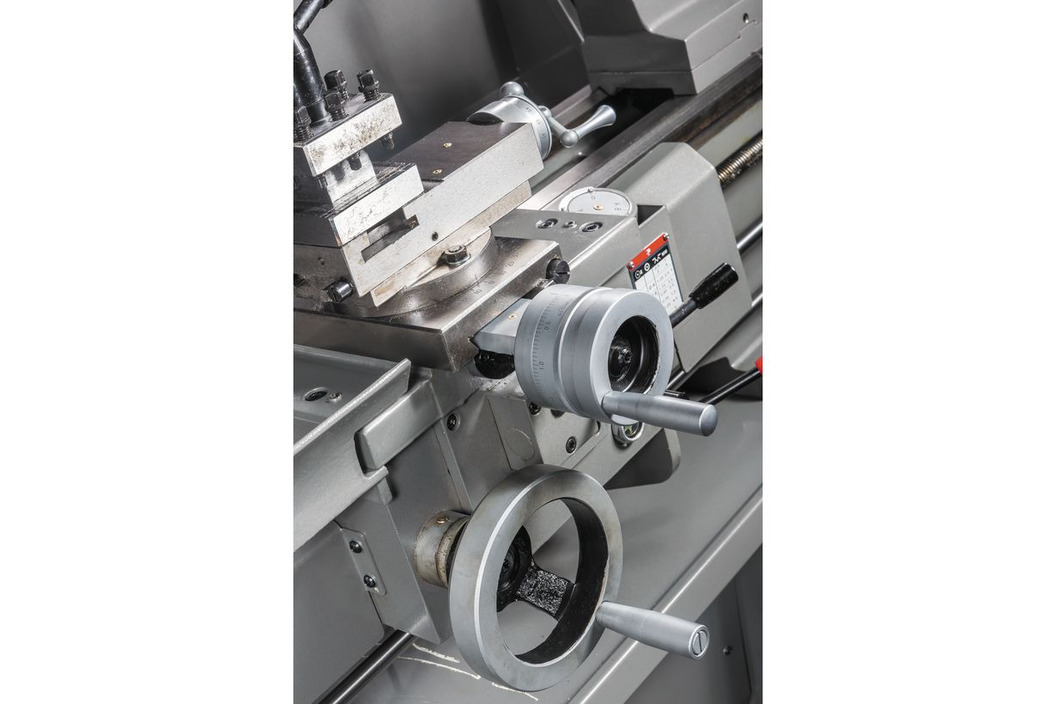

- Автоматическая подача продольного и поперечного суппорта
- Регулировка зазоров направляющих при помощи клиновых планок

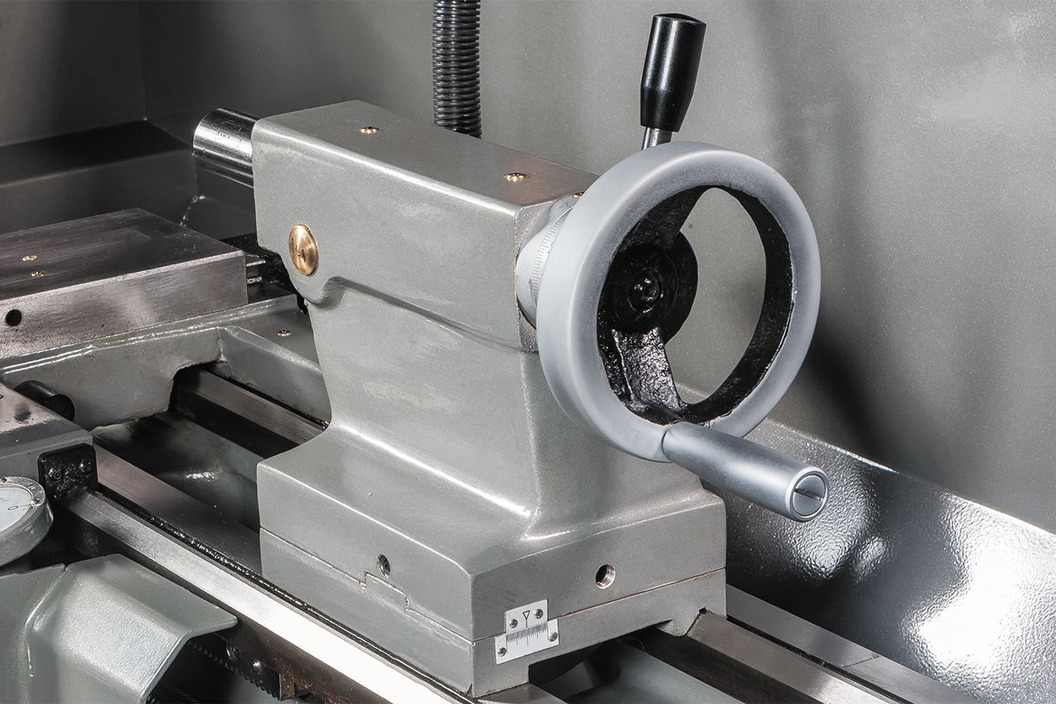

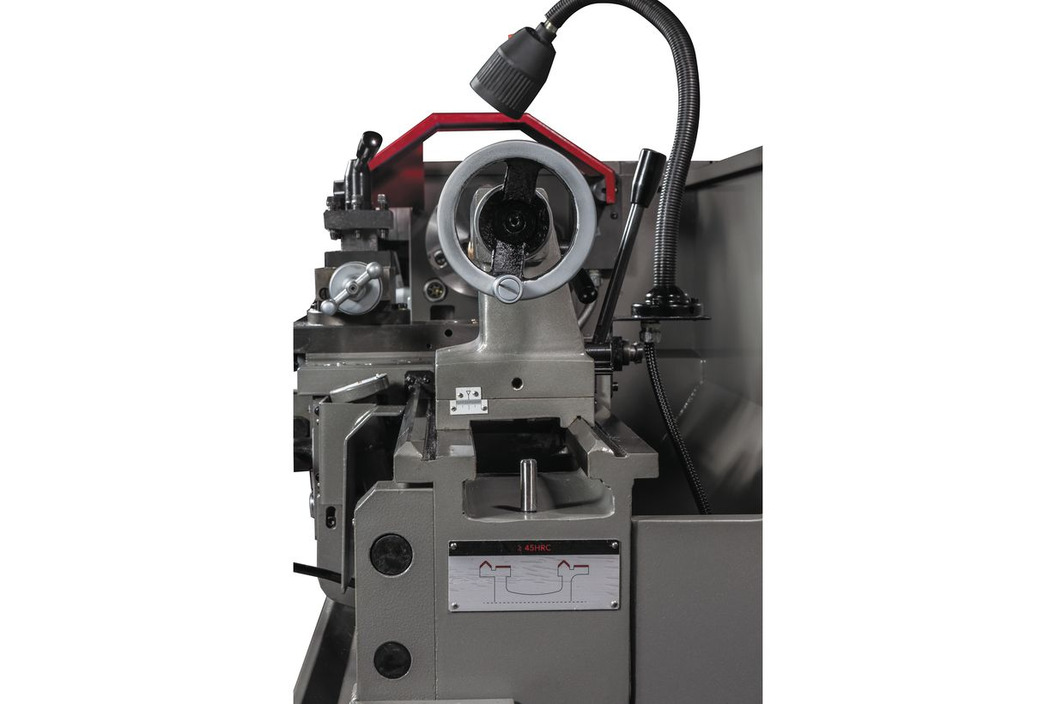

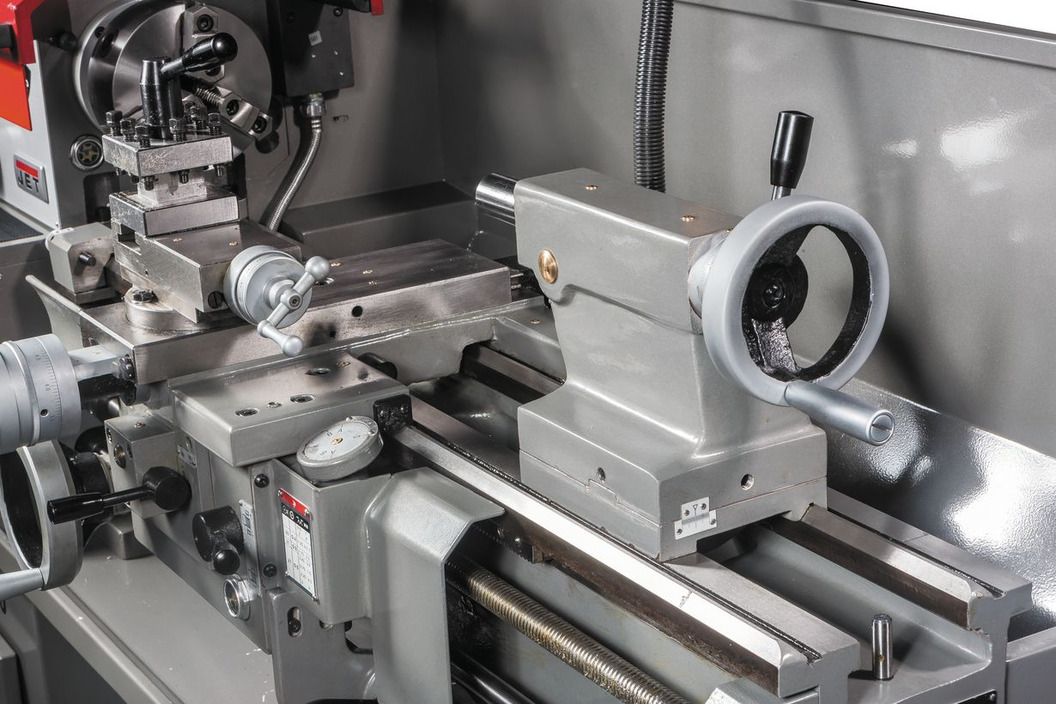

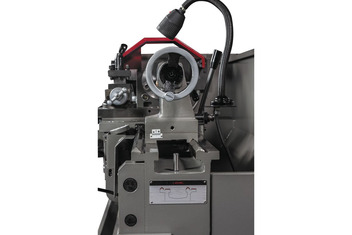

- Регулируемая в поперечном направлении задняя бабка для обточки конусов
- Толчковый режим работы шпинделя
- УЦИ по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак (DRO)
- Современный аналог 1А616, 1616, 16Б16 и Т-4
Расстояние между центрами
760 мм
1015 мм
Модель станка
GHB-1330A
GHB-1340A
Модель станка с DRO
GHB-1330A DRO
GHB-1340A DRO

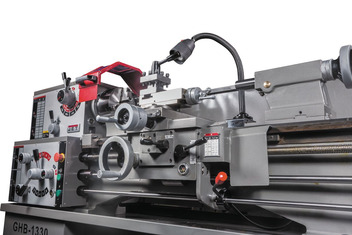

Токарно-винторезный станок GHB-1330A DRO позиционируется компанией JET как профессиональное оборудование для мастерских, автосервисов, небольших предприятий и домашних специалистов по обработке металла. По своей сути, это GHB-1330 A, дооборудованный устройством цифровой индикации (УЦИ). При использовании такого устройства существенно повышается точность обработки и, как следствие, снижается процент возможного брака. Данное оборудование выпускается по промышленному стандарту DIN 8606 (соответствие всех параметров и допусков для станков средней точности). На станке можно обрабатывать заготовки диаметром 330 мм над станиной или 197 мм над суппортом. Скорость оборотов шпинделя от 70 до 2500 об/мин, расстояние между центрами составляет 760 мм. Мощность двигателя 2800 Вт.
Для работы станку требуется напряжение 380В. Направляющие станины станка закаляются в индукционной печи, а затем шлифуются. Такой подход позволяет повысить точность обработки и продлить срок службы изделия. Привод шпинделя станка погружен в масляную ванну. За счет этого привод работает тише, хорошо охлаждается и, как следствие, прослужит дольше. Станок двухвинтовой: его ходовой винт предназначен для нарезания резьбы, а ходовой вал - за точение в режиме автомат. Толчковый режим помогает облегчить переключение режимов работы. GHB-1330A DRO оборудуется автоматической подачей продольного и поперечного суппорта. Предусмотрена регулировка задней бабки в поперечном направлении для обточки конических заготовок.
Характеристики
ХАРАКТЕРИСТИКИ

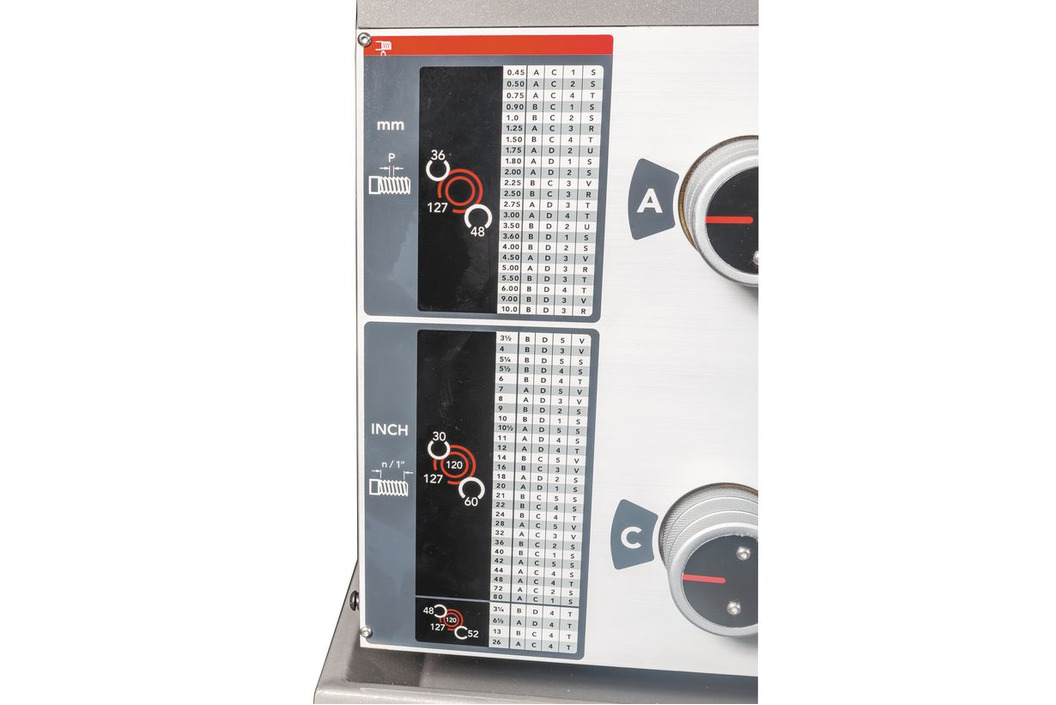

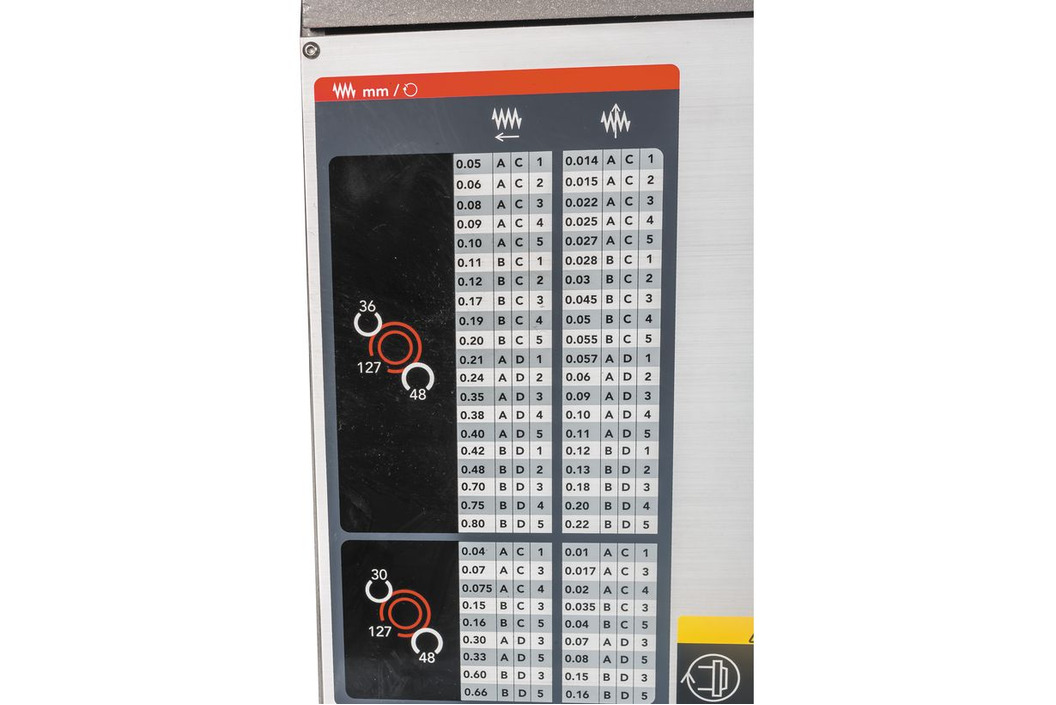

Напряжение, В 400 Диаметр обточки над станиной, мм 330 Диаметр обточки над поперечным суппортом, мм 197 Расстояние между центрами, мм 760 Частота вращения шпинделя, об/мин 70 - 2000 Количество скоростей шпинделя, шт 8 Конус шпинделя МК-5 Присоединение шпинделя D1-4 (DIN 55029) Диаметр проходного отверстия шпинделя, мм 38 Диапазон продольной подачи, мм/об 0,04 - 0,8 Количество продольных подач, шт 60 Диапазон поперечной подачи, мм/об 0,016 - 0,188 Количество поперечных подач, шт 60 Диапазон метрической резьбы, мм 0,45 - 10 Количество метрических резьб, шт 23 Дюймовая резьба, TPI 3,5 - 80 Количество дюймовых резьб, шт 38 Шаг ходового винта, мм 4 Макс. размер резца, мм 16 x 16 Диаметр пиноли, мм 32 Диапазон неподвижного люнета, мм 10 -70 Диапазон подвижного люнета, мм 10 - 60 Пиноль задней бабки МК-3 Ход пиноли задней бабки, мм 95 Расстояние между направляющими, мм 187 Мощность двигателя, кВт 2 Масса, кг 600 Длина в упаковке, см 175 Высота в упаковке, см 150 Масса в упаковке, кг 680 Длина, мм 1650 Ширина, мм 762 Высота, мм 1200 Ширина в упаковке, см 76 Комплектация

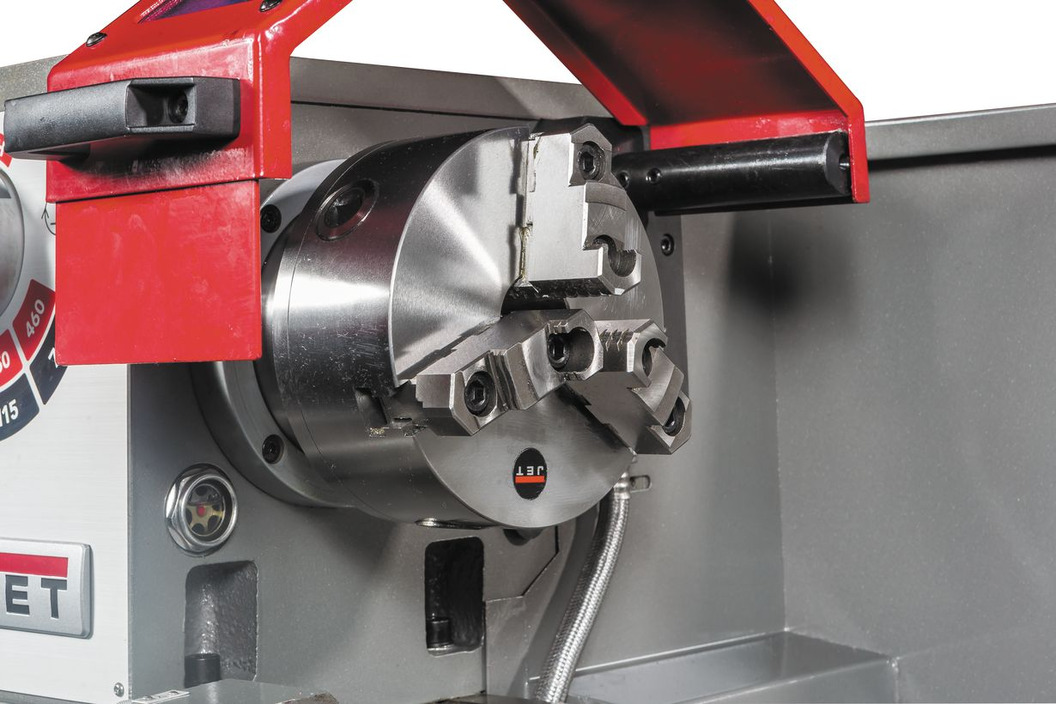

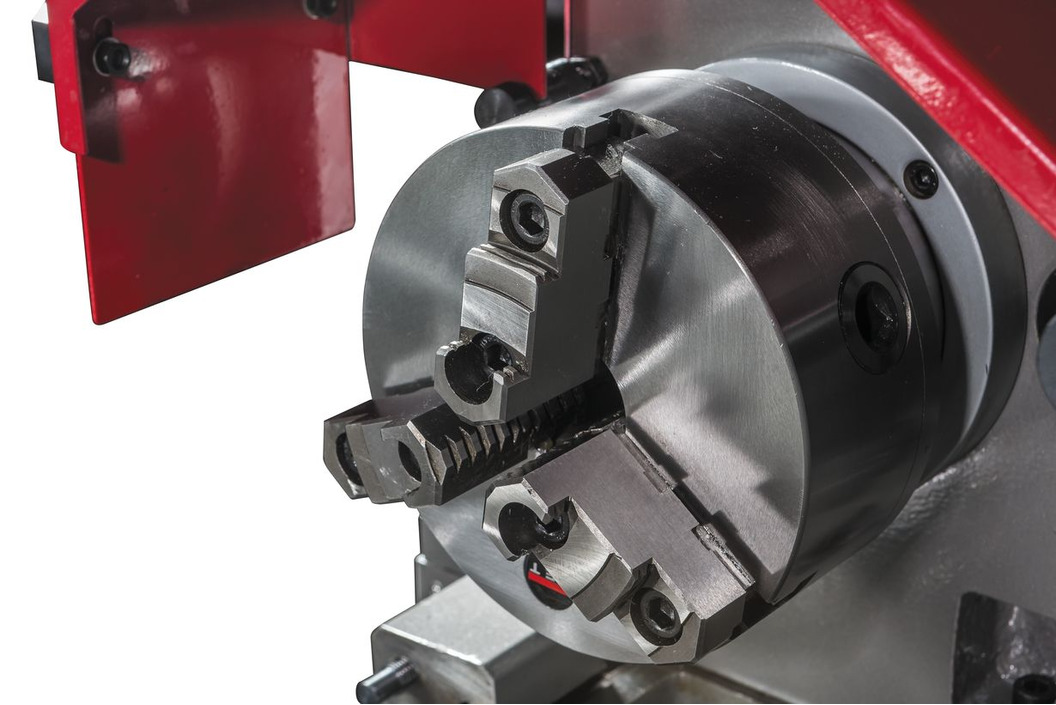

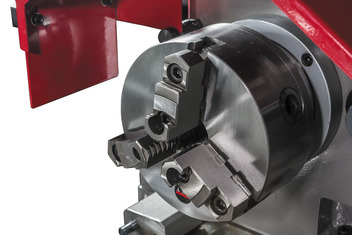

- 3-х кулачковый патрон Ø160 мм с прямыми/обратными кулачками

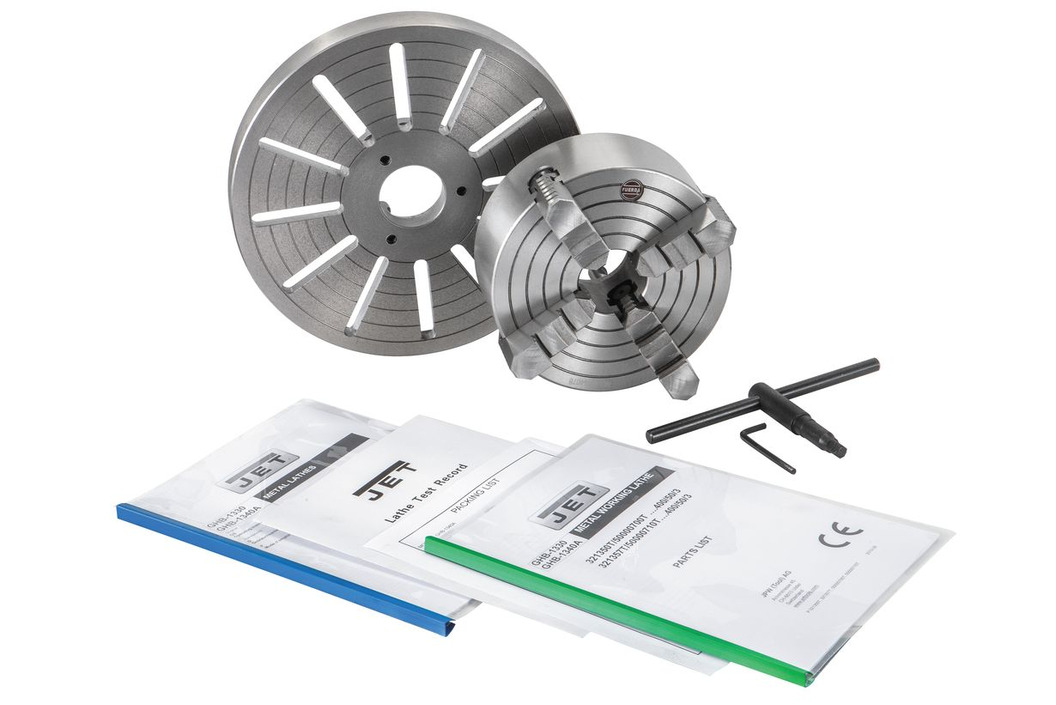

- 4-х кулачковая планшайба Ø200 мм
- Планшайба Ø300 мм

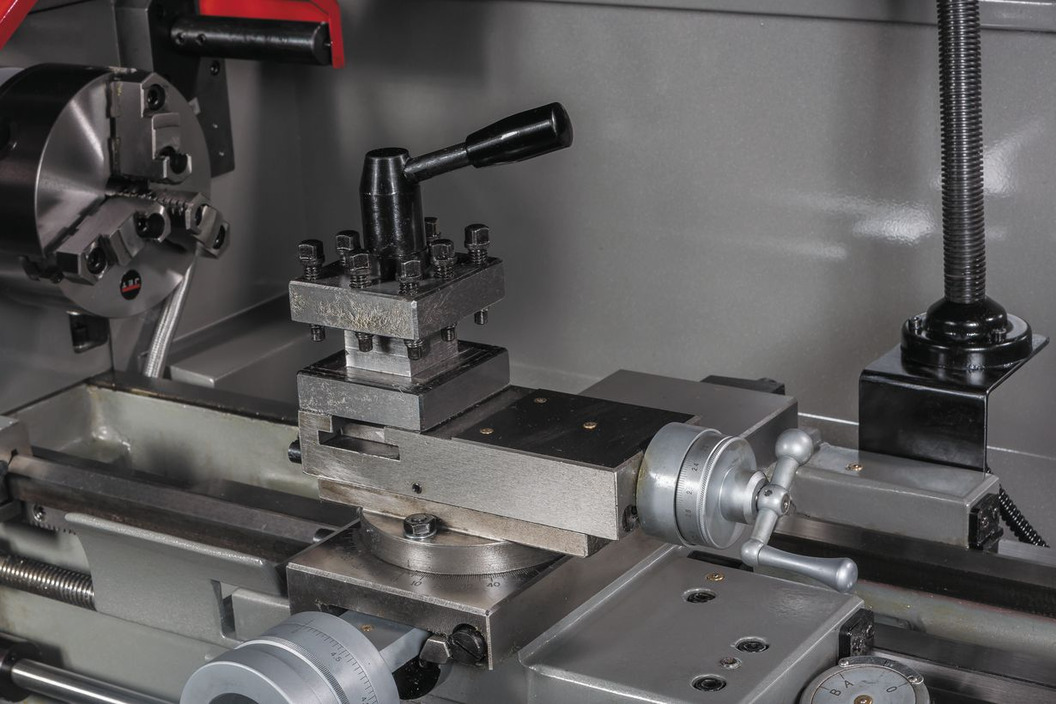

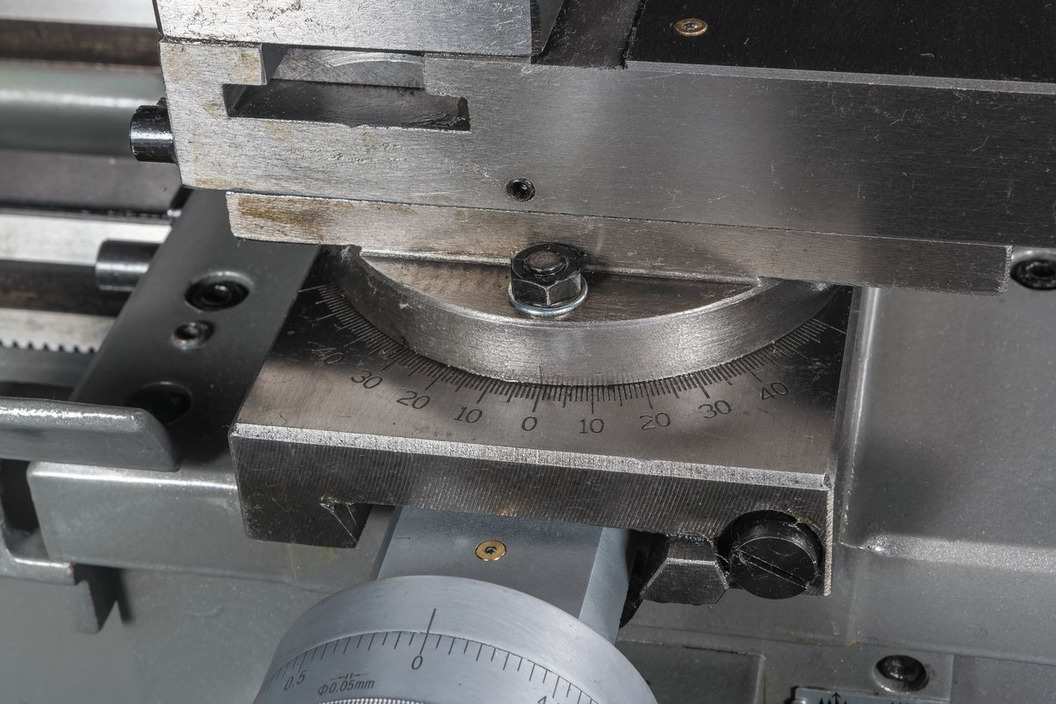

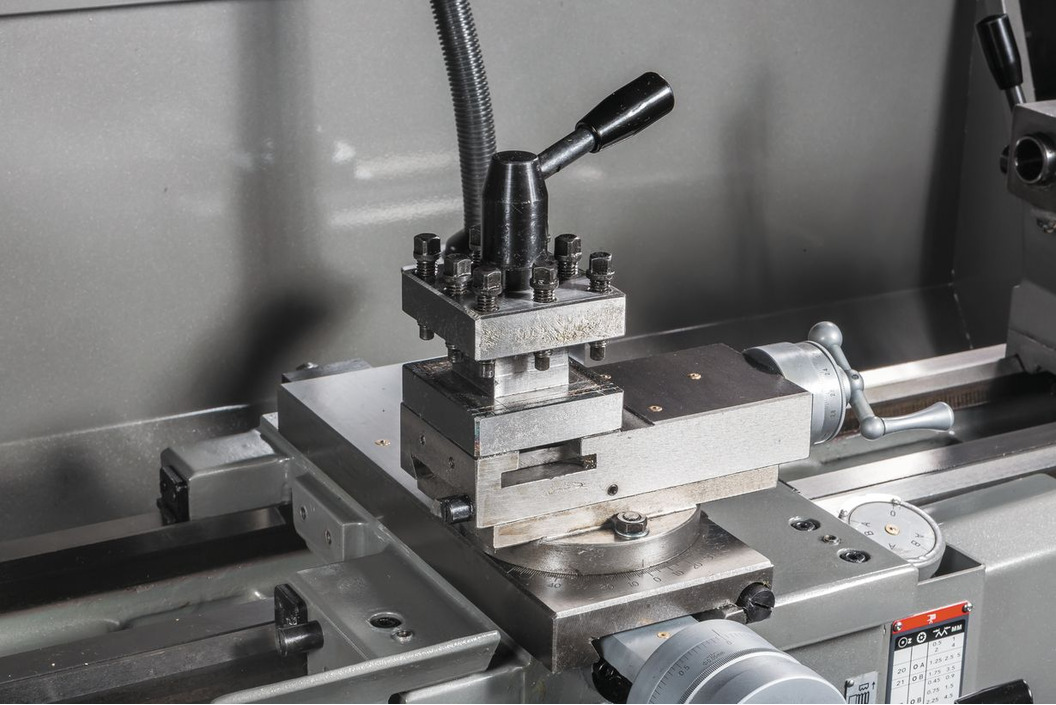

- 4-х-позиционный резцедержатель с фиксатором

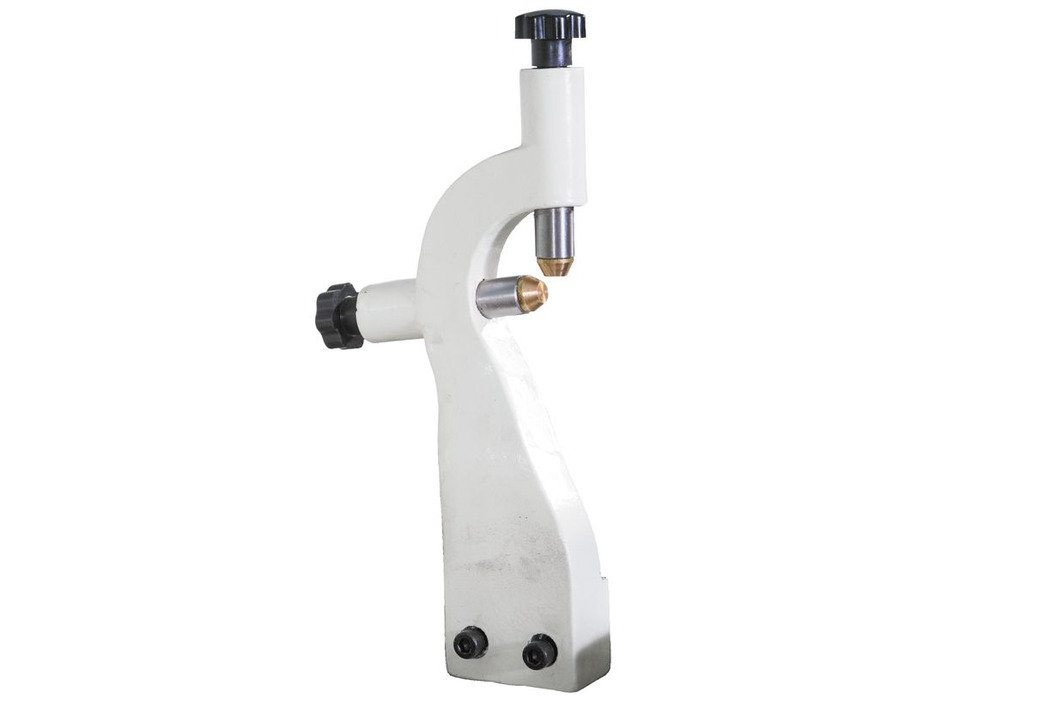

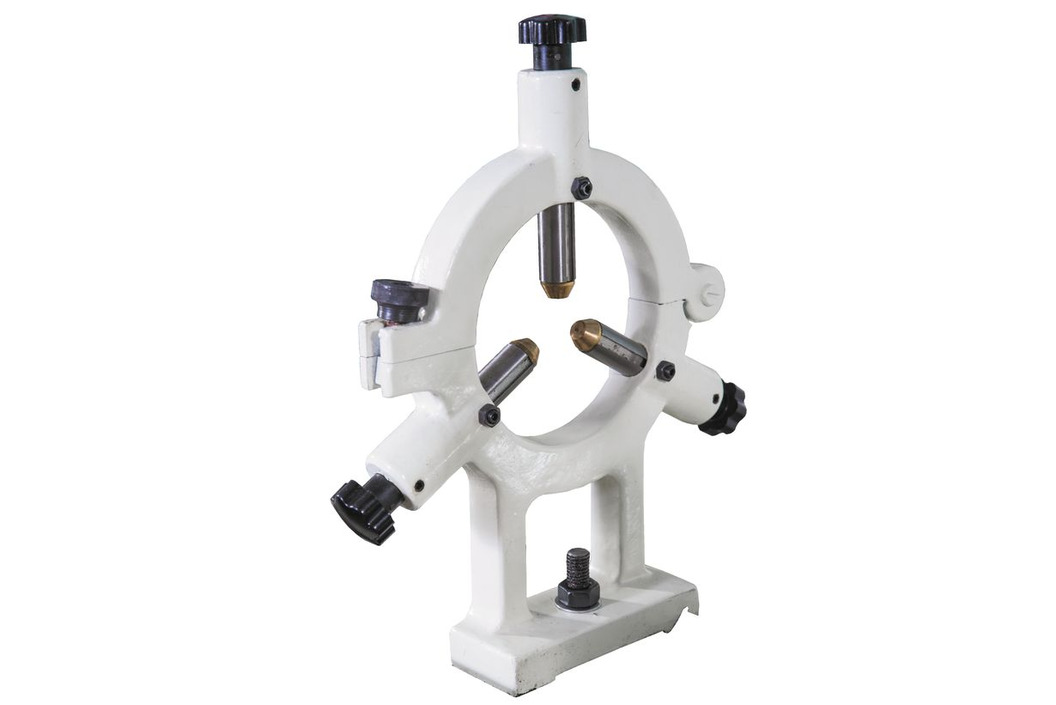

- Подвижный и неподвижный люнеты

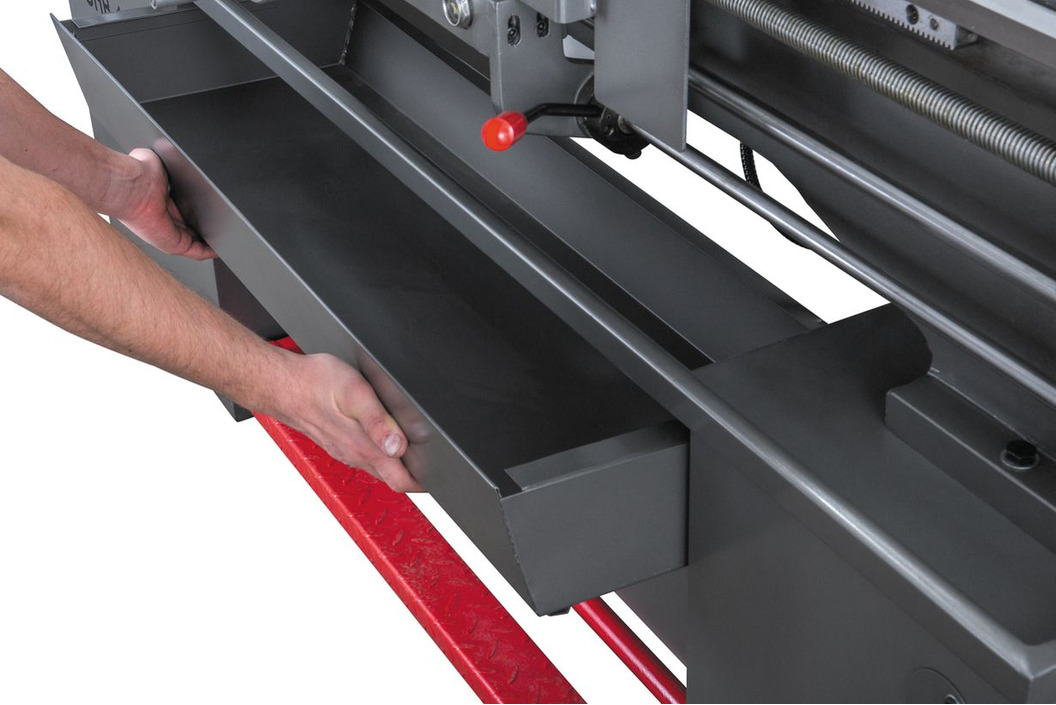

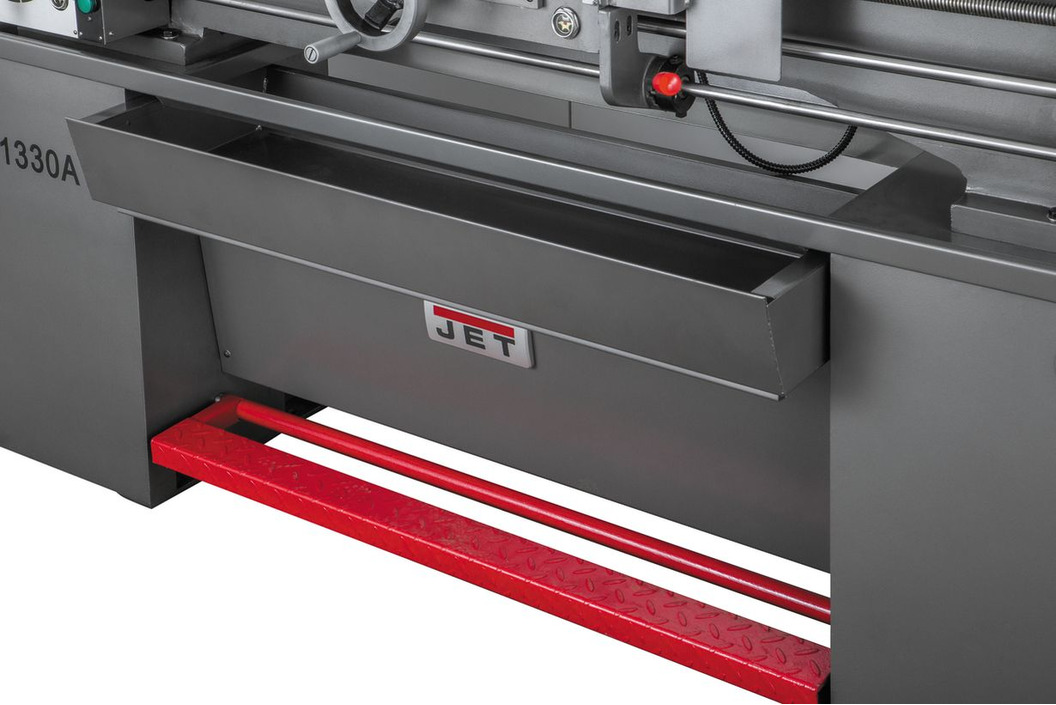

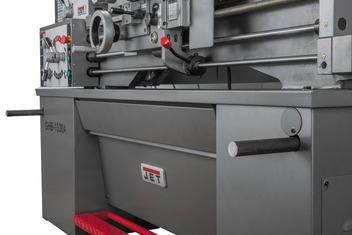

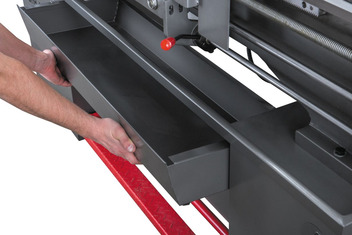

- Выдвижной поддон для сбора стружки
- Указатель резьбы

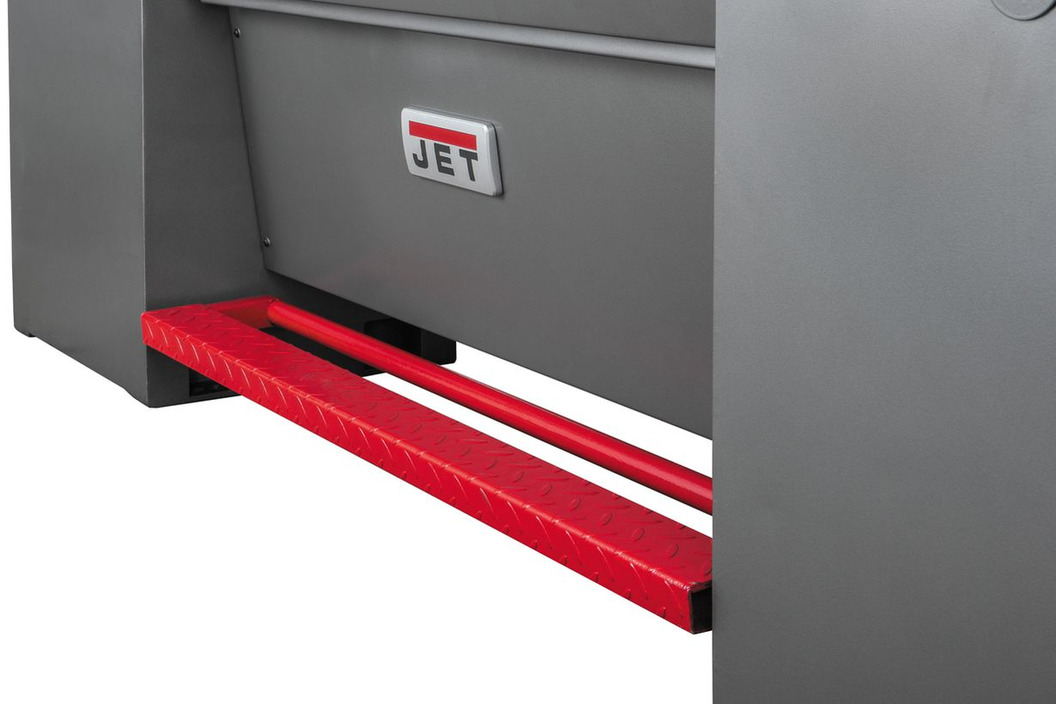

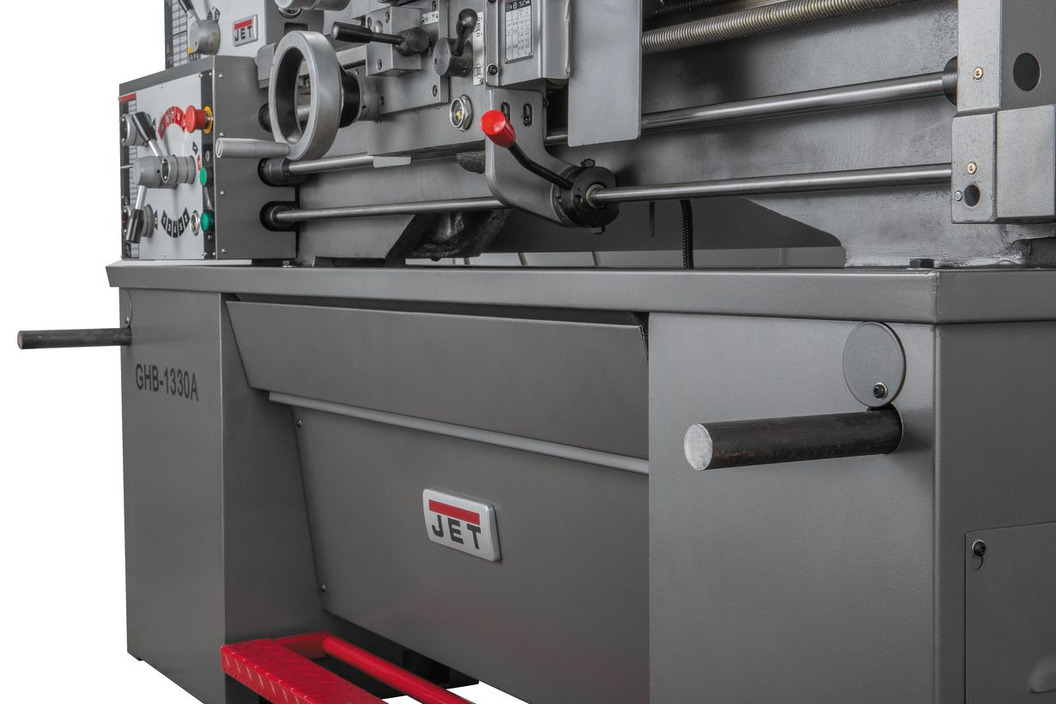

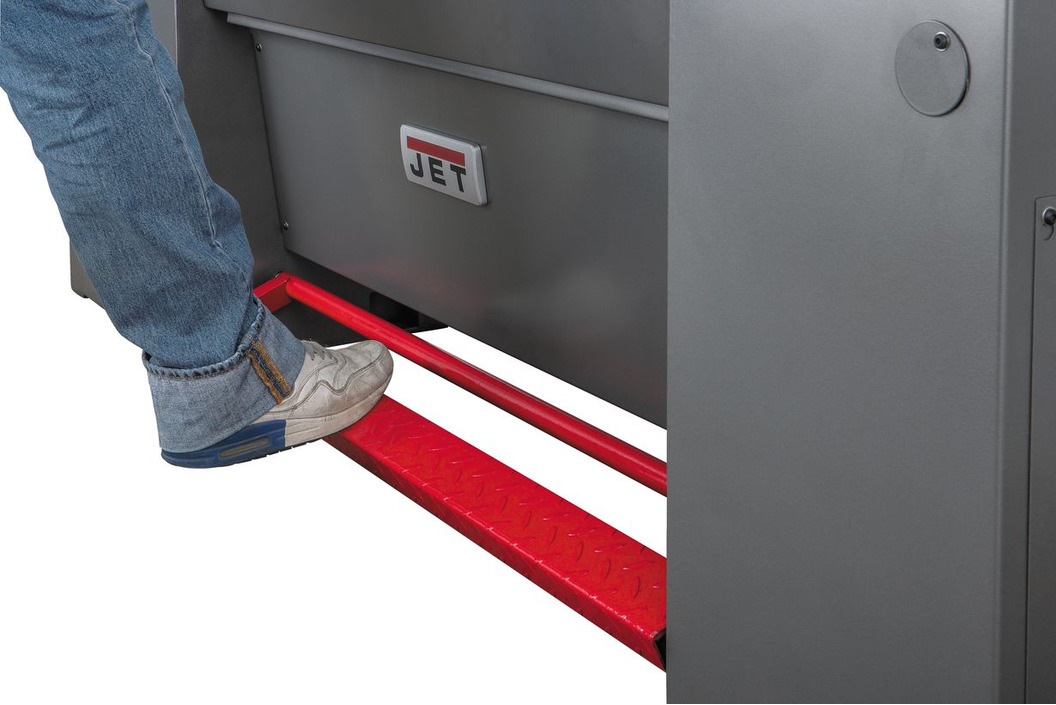

- Ножной тормоз
- Защитный экран патрона с концевым выключателем
- Защитная задняя стенка
- Защита резцедержателя
- 2 не вращающихся центра МК-3
- Переходная втулка МК-5/МК-3
- Набор сменных металлических шестерён

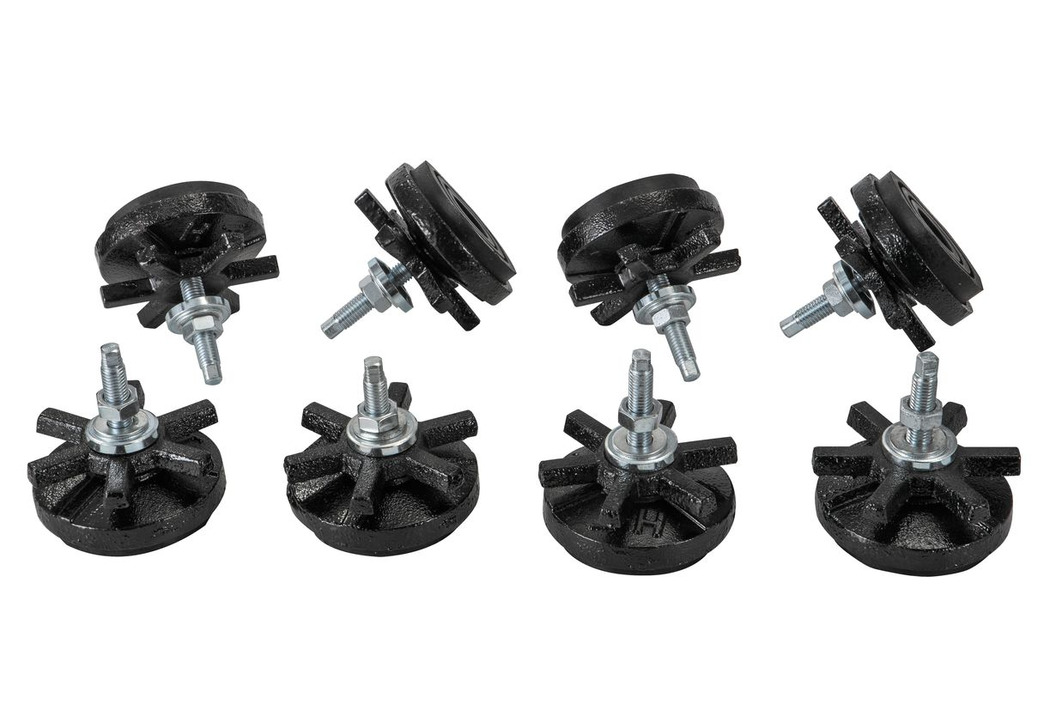

- Комплект виброопор

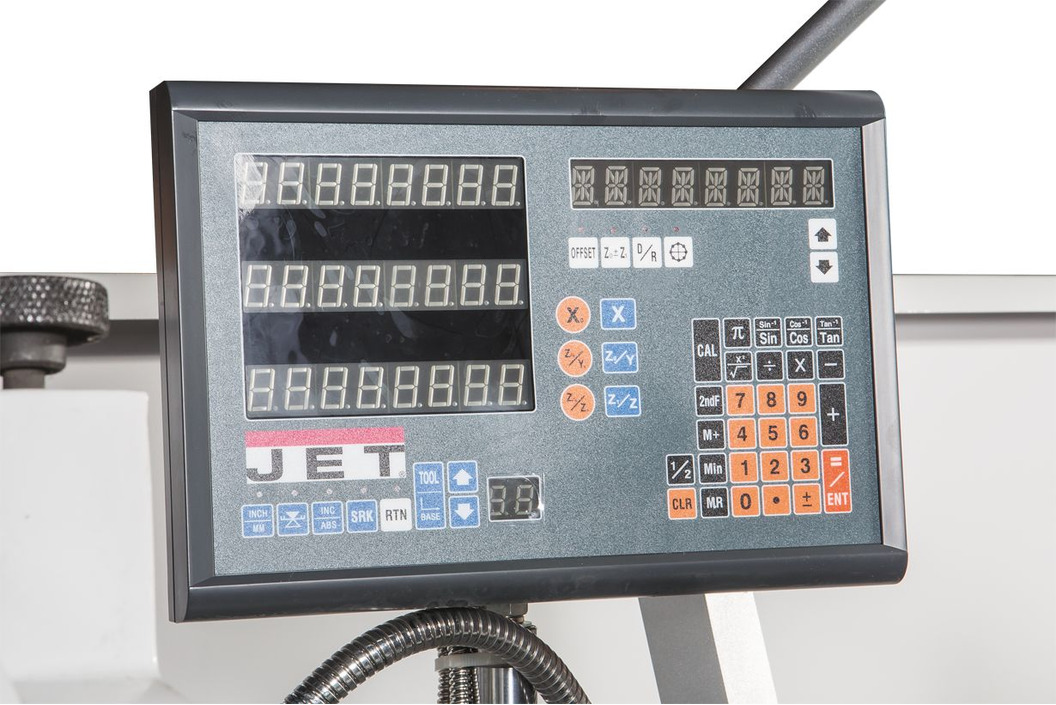

- УЦИ по 3-м осям, цена деления 0,005 мм, погрешность ± 1 знак

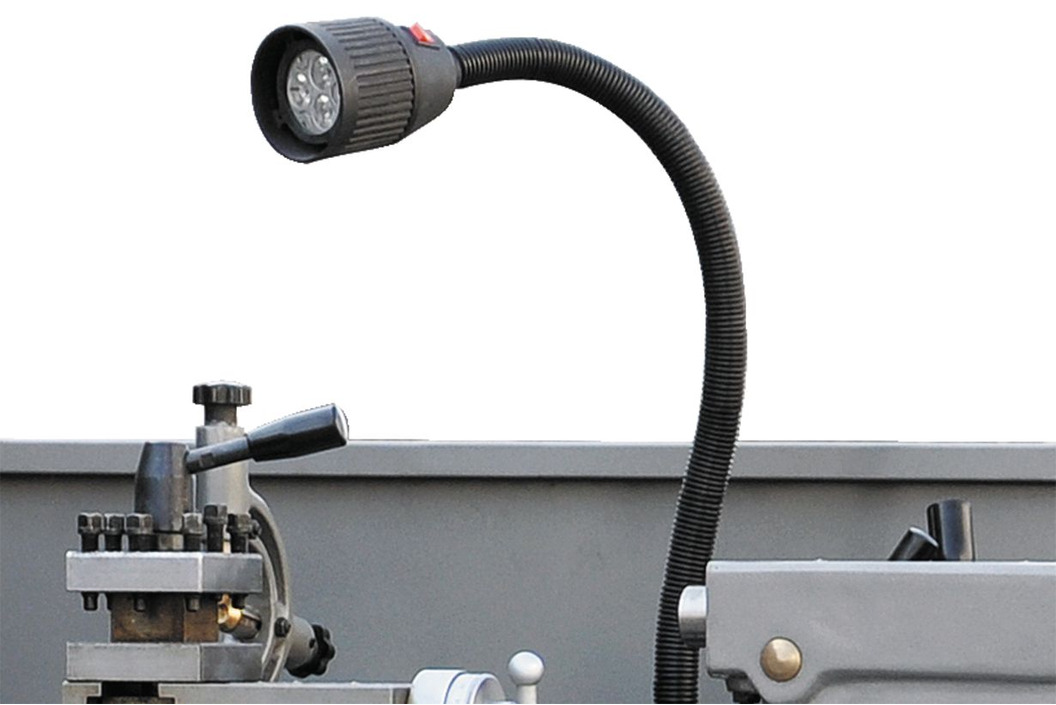

- Лампа освещения рабочей зоны
- Ключ для 3-х кулачкового патрона
- Ключ резцедержателя

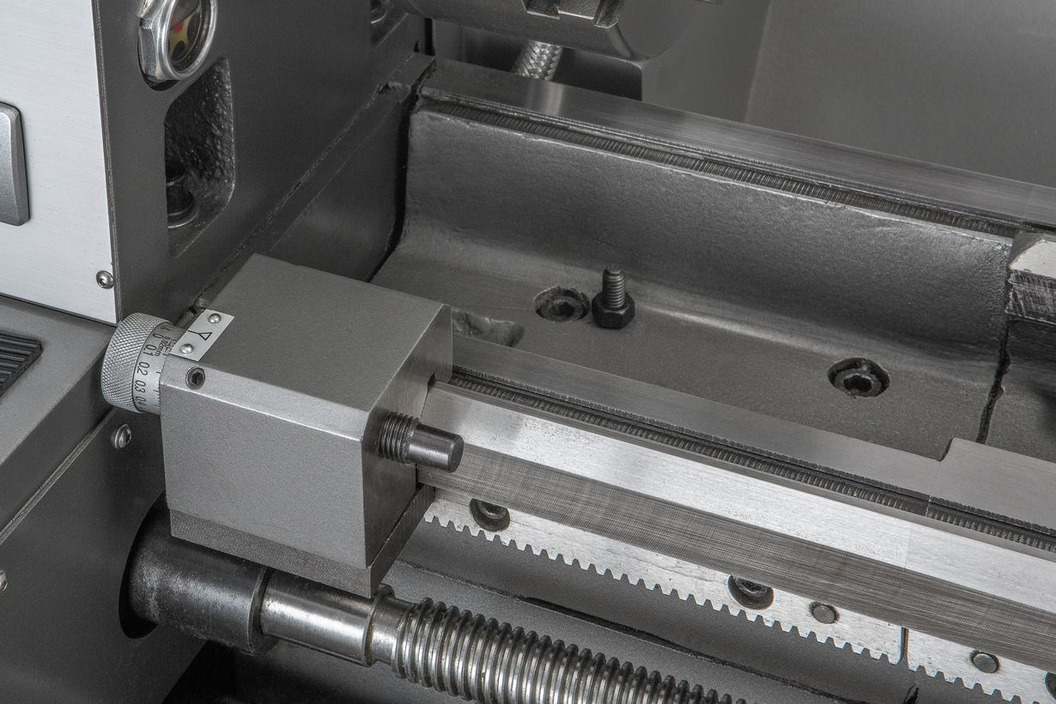

- Концевой упор продольного перемещения

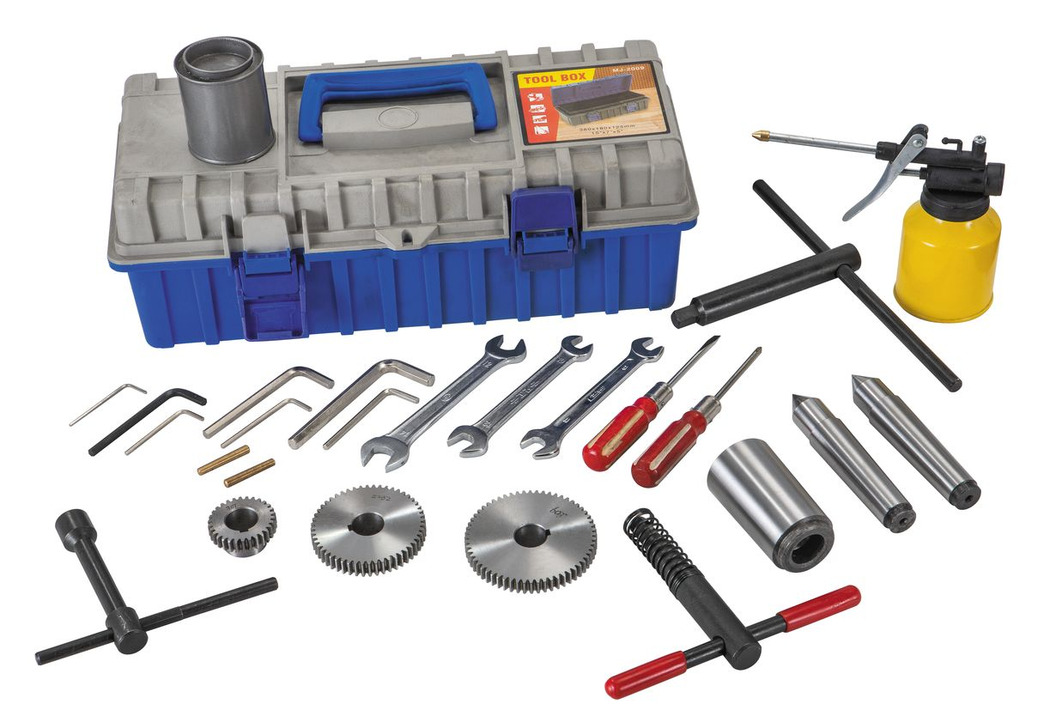

- Ящик с инструментом
- Руководство по эксплуатации
-
