Токарно-винторезный станок GH-2640ZH DRO
| ∅ обработки над станиной | 660 мм |
| ∅ отверстия шпинделя | 105 мм |
| Расстояние между центрами | 1015 мм |
| Регулировка частоты вращения шпинделя | Ступенчатая |
| Мощность | 12,0 кВт |
| Масса | 3330 кг |
| ∅ обработки над станиной | 660 мм |
| ∅ отверстия шпинделя | 105 мм |
| Расстояние между центрами | 1015 мм |
| Регулировка частоты вращения шпинделя | Ступенчатая |
| Мощность | 12,0 кВт |
| Масса | 3330 кг |
- Описание и характеристики
- Часто покупают с этим товаром
- Отзывы (0)
- Задать вопрос
-
Описание
Описание:
- Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606)
- Массивная станина станка из серого чугуна
- Закаленные в индукционной печи и отшлифованные направляющие станины
- Передняя бабка с электромагнитной муфтой
- Механизм плавного пуска защищает двигатель и увеличивает срок службы привода
- Механизм привода шпинделя постоянно работает в масляной ванне
- Диапазон частот вращения шпинделя от 36 до 1600 об/мин
- Съемный мостик станины, gap

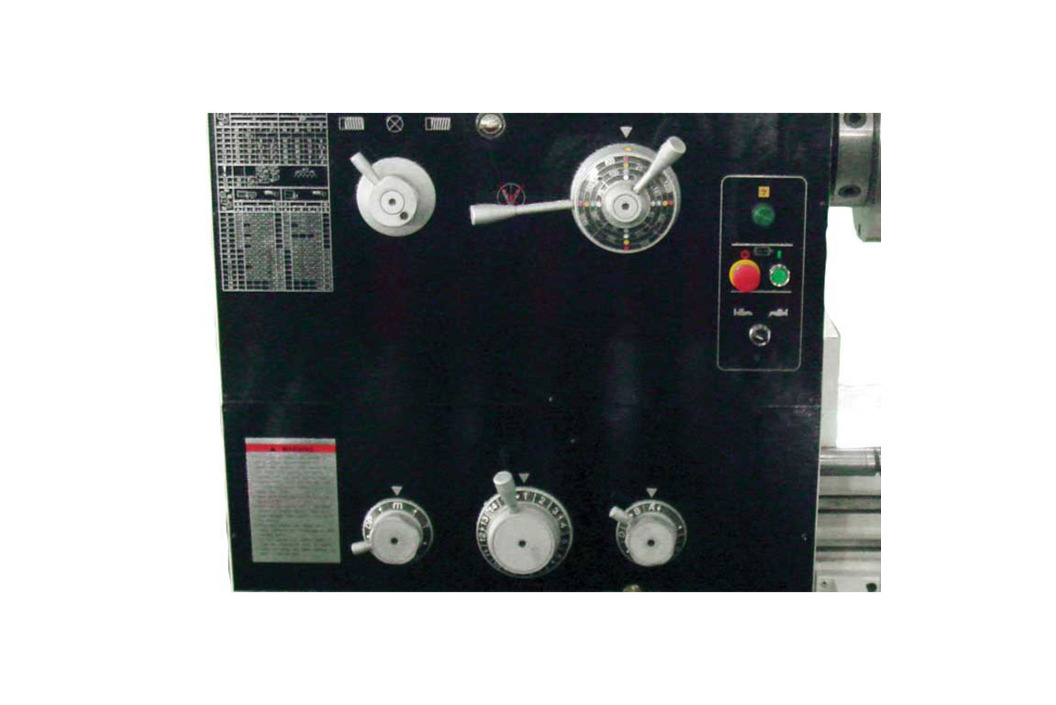

- Коробка передач позволяет нарезать резьбу без замены шестерен

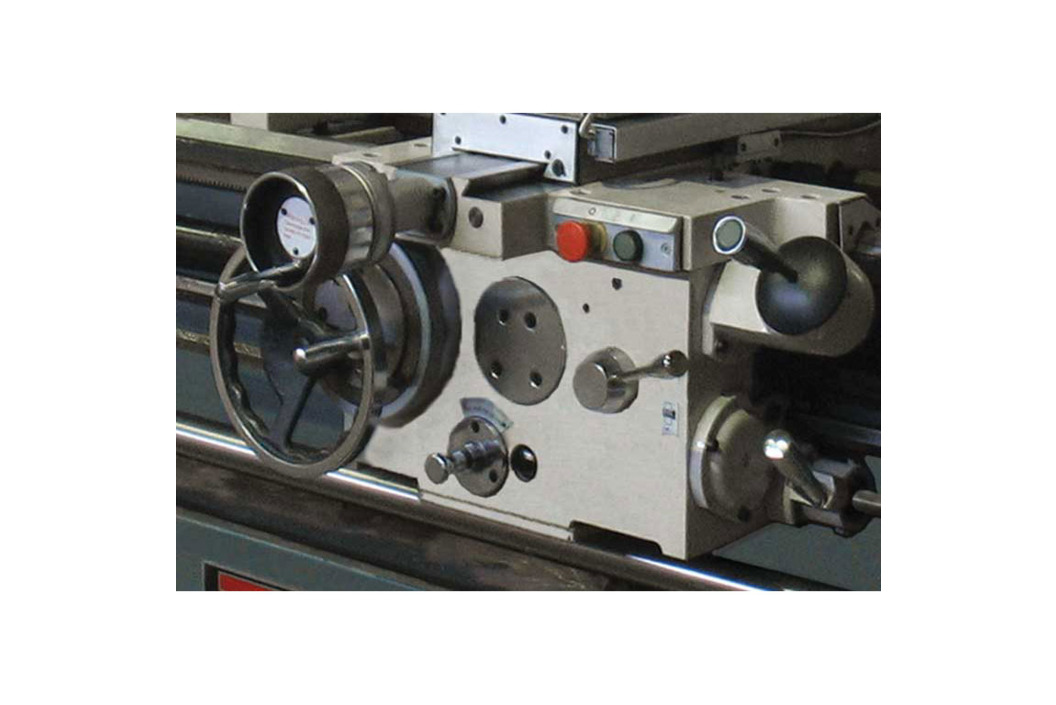

- Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
- Толчковый режим работы шпинделя

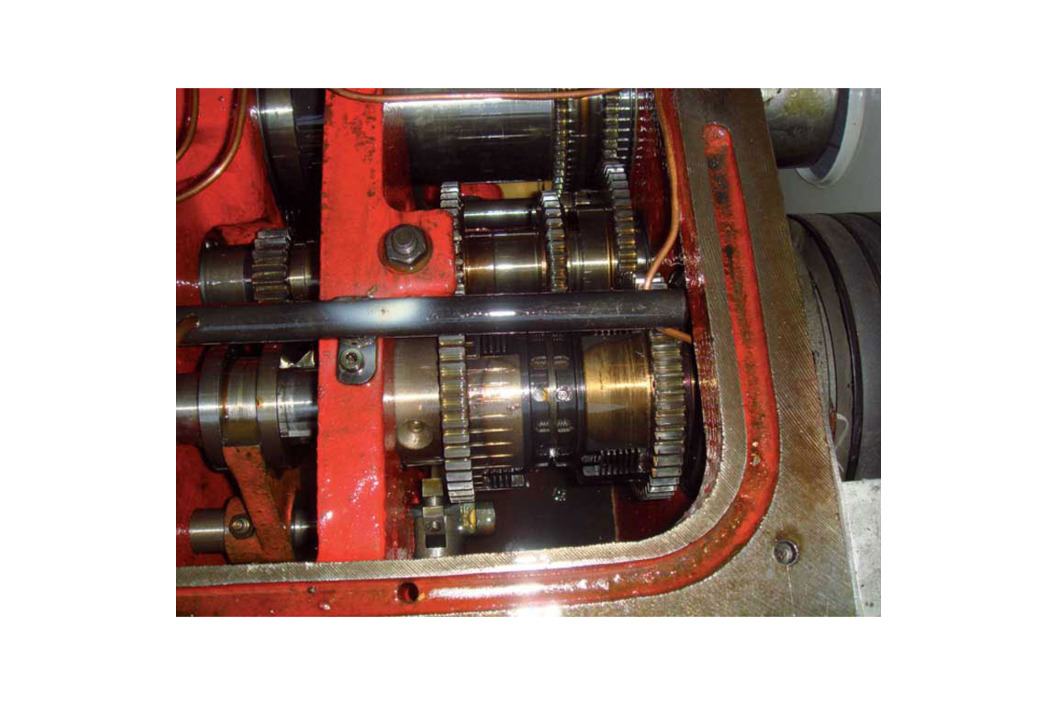

- Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
- Регулировка зазоров направляющих при помощи клиновых планок
- Централизованная система подачи смазки продольного суппорта
- Регулируемая в поперечном направлении задняя бабка для обточки конусов
- Пятипозиционный управляющий вал с кулачками
Стандартная комплектация:
- 3-х кулачковый патрон Ø325 мм с прямыми/обратными кулачками
- 4-х кулачковая планшайба Ø400 мм
- Планшайба Ø630 мм, планшайба Ø250 мм
- 4-х позиционный резцедержатель с фиксатором
- Вращающийся упорный центр МК-5
- Упорный центр МК-5
- Переходная втулка Ø113/МК-5

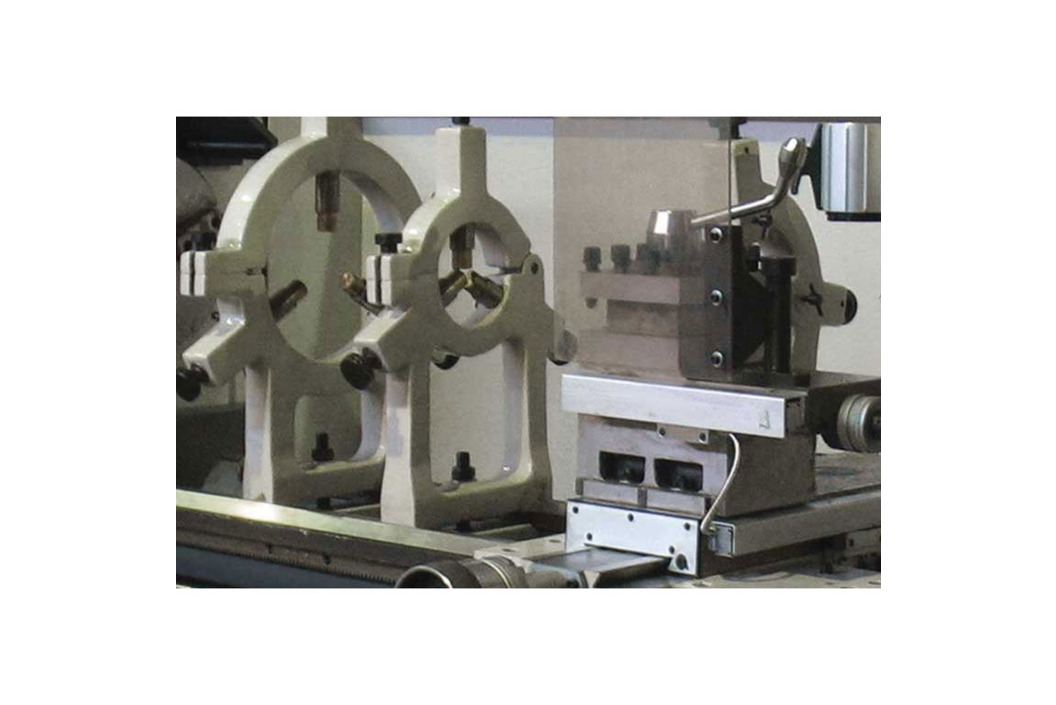

- Подвижный и неподвижный люнеты
- Поддон для сбора стружки
- Задняя защитная стенка

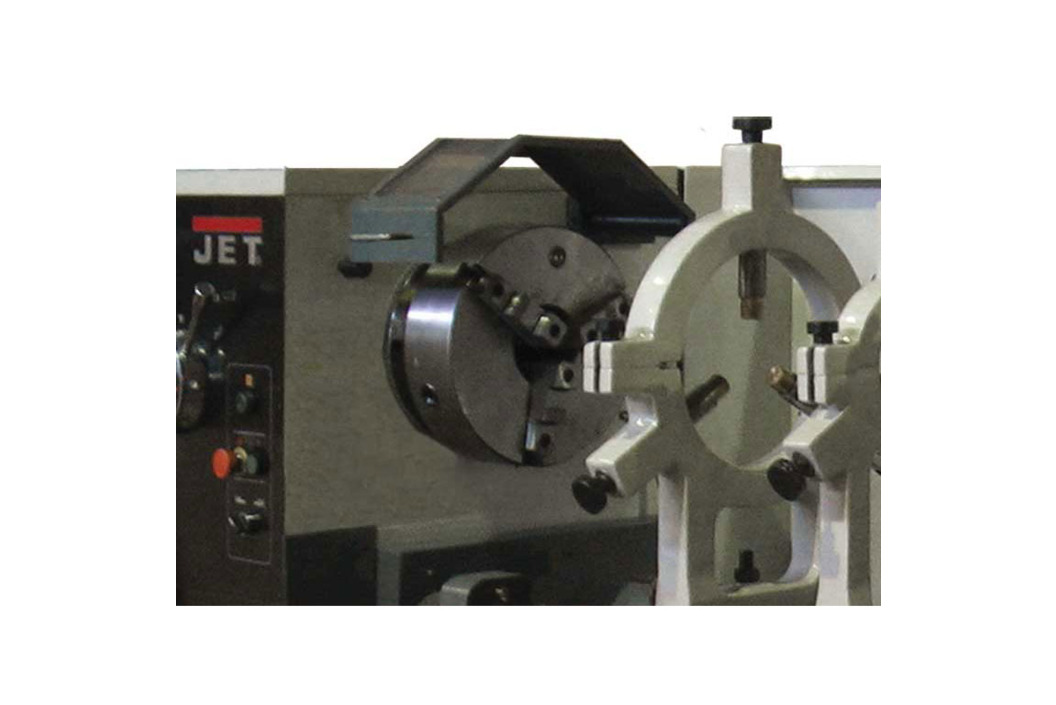

- Защитный экран патрона с концевым выключателем
- Ножной тормоз шпинделя с концевым выключателем
- УЦИ по 3 осям, цена деления 0,005 мм погрешность ± 1 знак
- Система подвода СОЖ
- Галогенная лампа местного освещения
- Вал управления с регулируемыми кулачками (отключение продольной подачи)
- Концевой упор продольного перемещения
- Регулируемые опоры станины
Характеристики
Технические характеристики:
Модель
GH-2640ZH DRO RFS
GH-2660ZH DRO RFS
Артикул
50000780T
50000785T
Диаметр обточки над станиной
660 мм
660 мм
Макс. диаметр вращения gap (съёмный мостик)
870 мм
870 мм
Диаметр обточки над поперечным суппортом
420 мм
420 мм
Длина съёмного мостика
240 мм
240 мм
Расстояние между центрами
1015 мм
1525 мм
Частота вращения шпинделя, 12
36 - 1600 об/мин
36 - 1600 об/мин
Конус шпинделя
Ø113 мм 1:20
Ø113 мм 1:20
Присоединение шпинделя, Саmlоск
D1-8 (DIN 55029)
D1-8 (DIN 55029)
Проходное отверстие шпинделя
105 мм
105 мм
Продольная подача
0,063 - 2,25 мм/об
0,063 - 2,25 мм/об
Поперечная подача
0,027 - 1,07 мм/об
0,027 - 1,07 мм/об
Метрическая резьба, 22
1 - 14 мм
1 - 14 мм
Дюймовая резьба, 25
28'' - 2'' TPI
28'' - 2'' TPI
Модульная резьба, 18
0,5 - 7 МP
0,5 - 7 МP
Питчевая резьба, 24
56 - 4 DP
56 - 4 DP
Макс. размер резца
25х25 мм
25х25 мм
Ход поперечного суппорта
310 мм
310 мм
Ход верхнего суппорта
145 мм
145 мм
Ускоренное перемещение продольного суппорта
4,5 м/мин
4,5 м/мин
Ускоренное перемещение поперечного суппорта
2,0 м/мин
2,0 м/мин
Пиноль задней бабки
МК-5
МК-5
Ход пиноли задней бабки
150 мм
150 мм
Рабочий диаметр неподвижного люнета 1
20 - 125 мм
20 - 125 мм
Рабочий диаметр неподвижного люнета 2
100 - 240 мм
100 - 240 мм
Рабочий диаметр подвижного люнета
20 - 100 мм
20 - 100 мм
Ширина направляющих поперечного суппорта
135 мм
135 мм
Расстояние между направляющими
405 мм
405 мм
Выходная мощность
7,5 кВт/S1 100%
7,5 кВт/S1 100%
Потребляемая мощность
12,0 кВт/S6 40%
12,0 кВт/S6 40%
Габаритные размеры (ДхШхВ)
2500х1100х1450 мм
3000х1100х1450 мм
Масса
3330 кг
3565 кг
Принадлежности:
Артикул
Описание
ZH-TAA
Приспособление для обточки конусов 450 мм х 10°
50000510
Резцедержатель MultiFix
IT315800
Патрон 3-х кулачковый Ø315 мм с прямыми и обратными цельными кулачками
IT315801
Комплект прямых цельных каленых кулачков для патрона Ø315
IT315802
Комплект обратных цельных каленых кулачков для патрона Ø315
IT315803
Комплект цельных сырых кулачков для патрона Ø315
-
