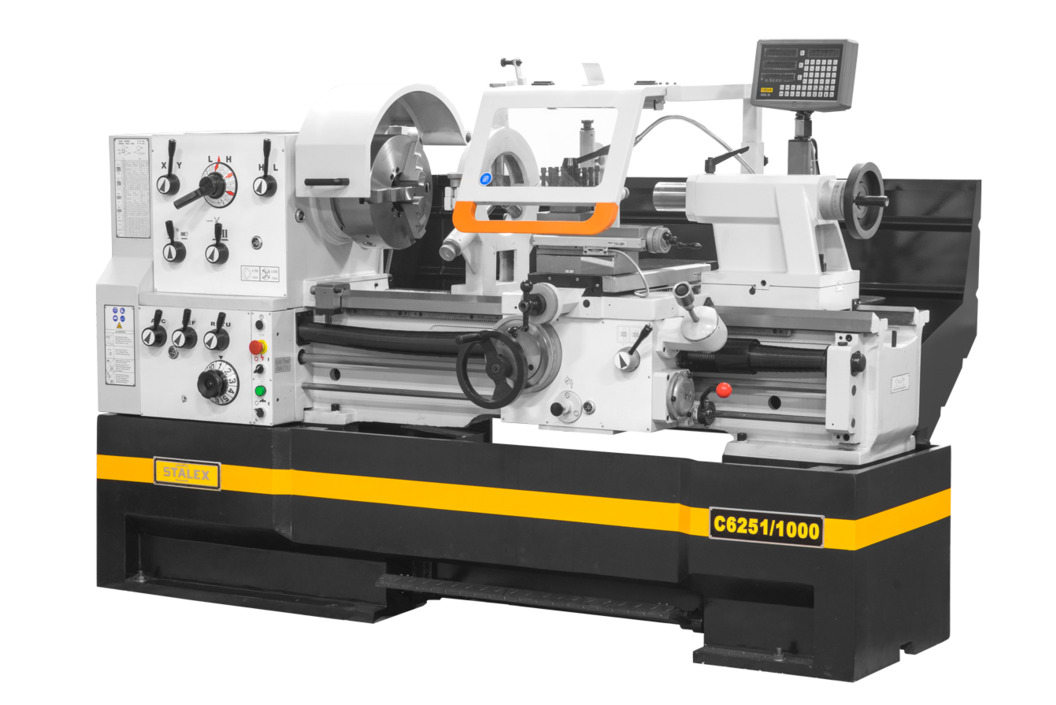

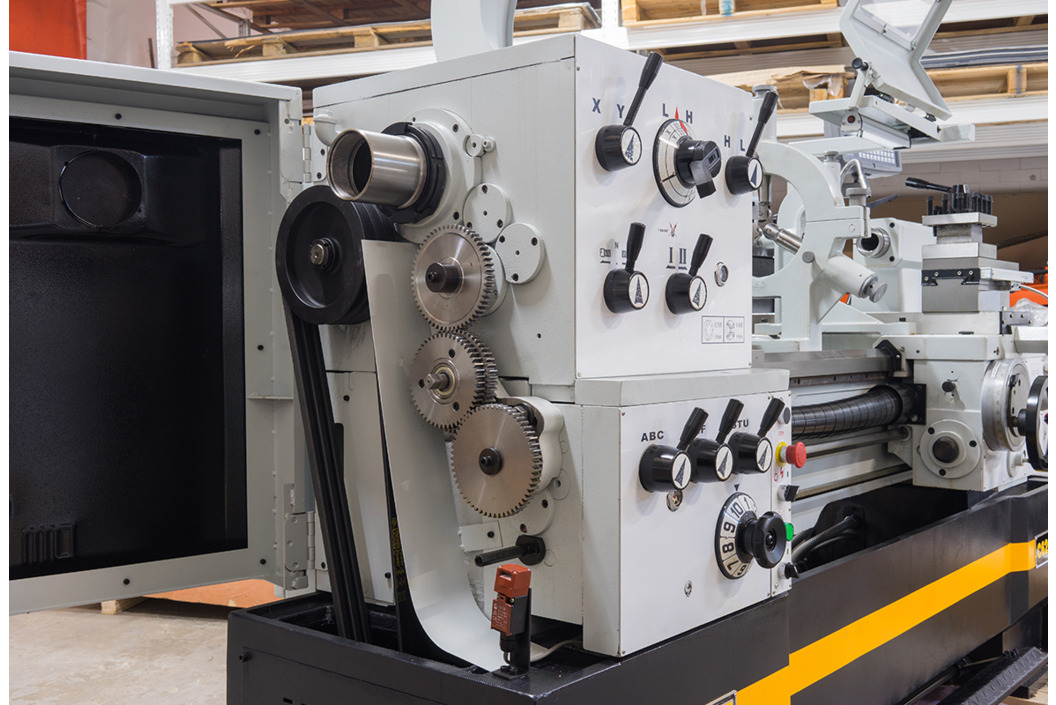

Станок токарно-винторезный STALEX C6251/1000 (Аналог 1В625М)
- Описание и характеристики
- Отзывы (0)
- Задать вопрос
-
Описание
Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием.
• Монолитная станина станка;
• Закаленные и отшлифованные направляющие станины;
• Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач;
• Крепление шпинделя D1-8;
• Съемный мостик станины (ГАП);
• Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне;
• Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб;
• Регулировка зазоров направляющих при помощи клиновых планок;

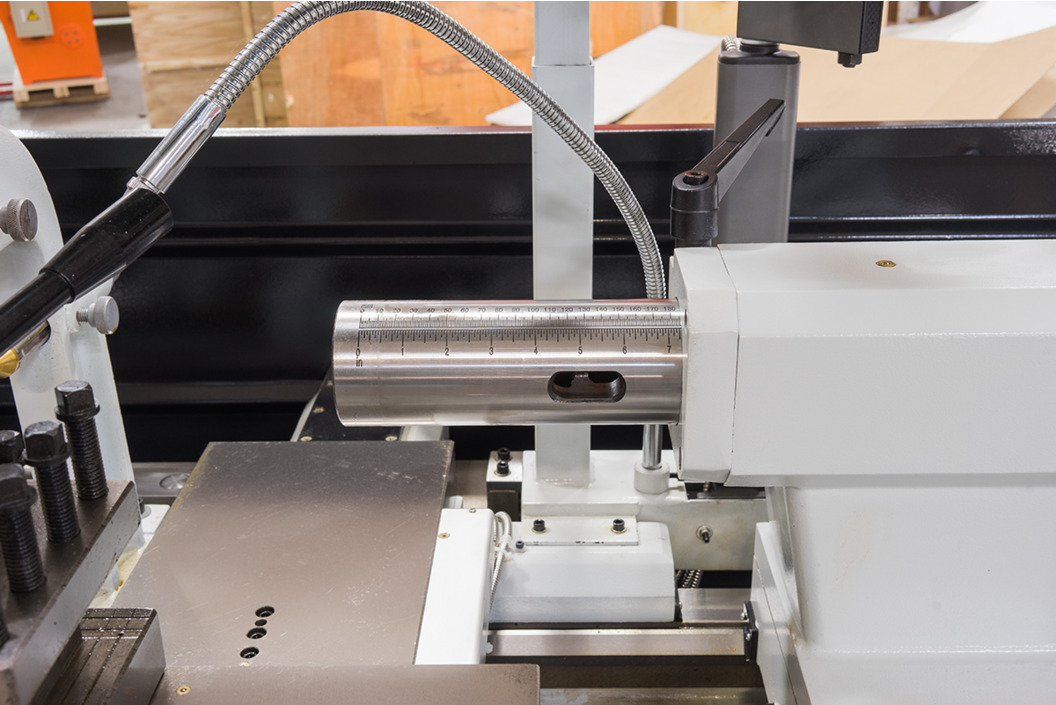

• Пиноль задней бабки и маховик имеют шкалу для точной установки;

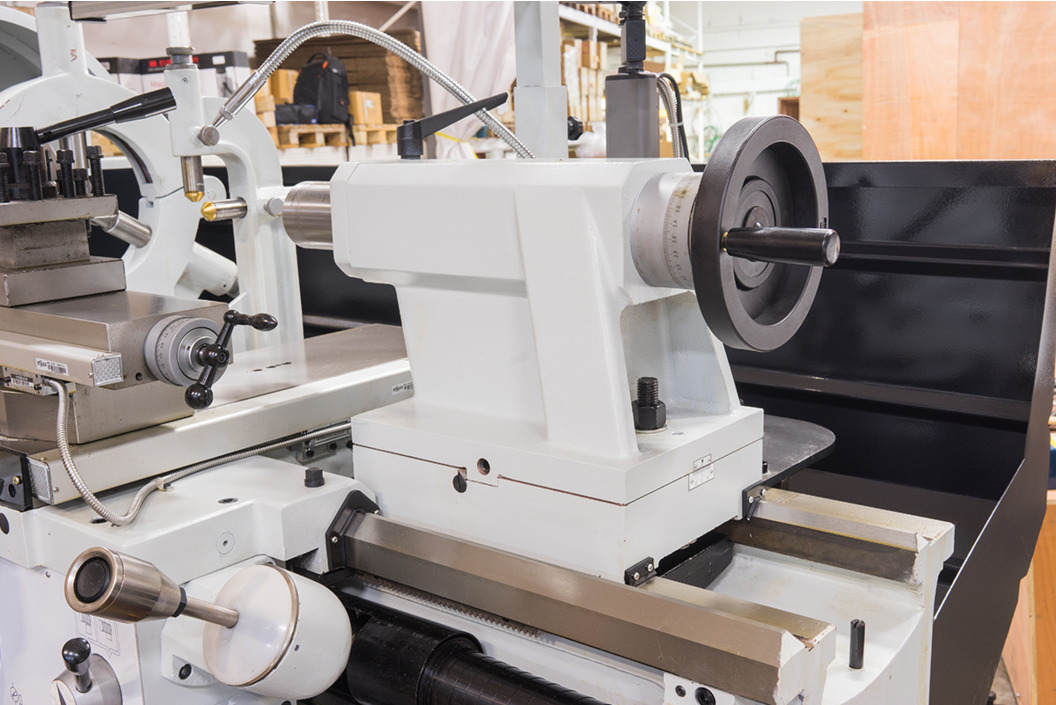

• Задняя бабка с регулировкой смещения для обточки конусов.
• Электрокомпоненты Siemens
• СE комплектация
Комплект поставки

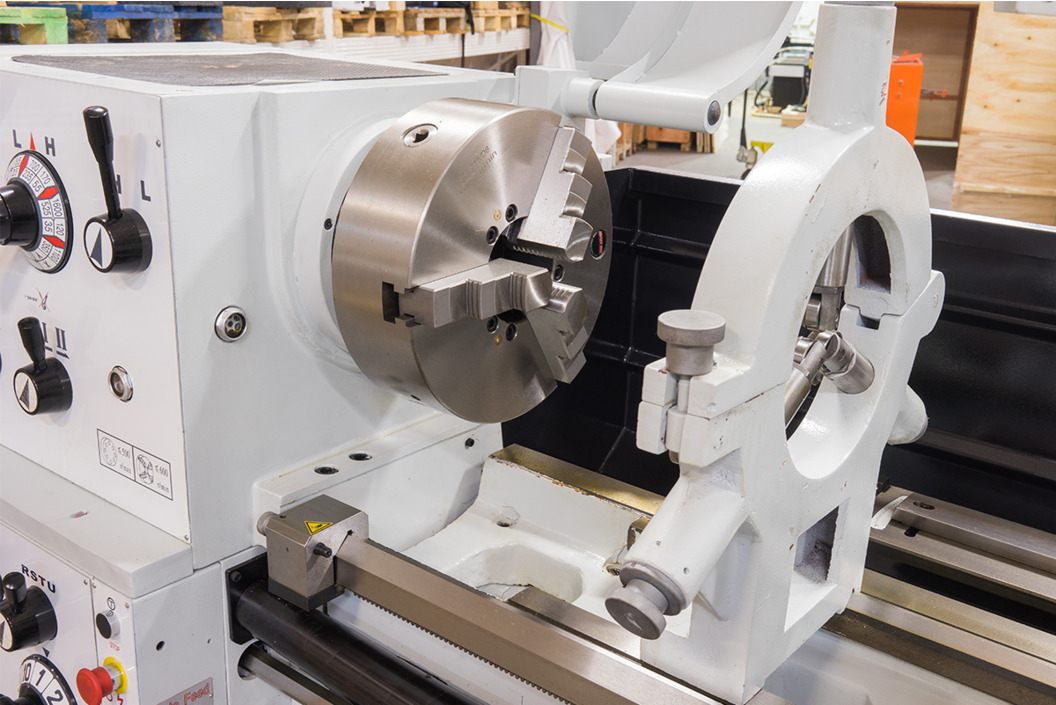

1) 3-х кулачковый патрон Ø315 мм с прямыми/обратными кулачками;

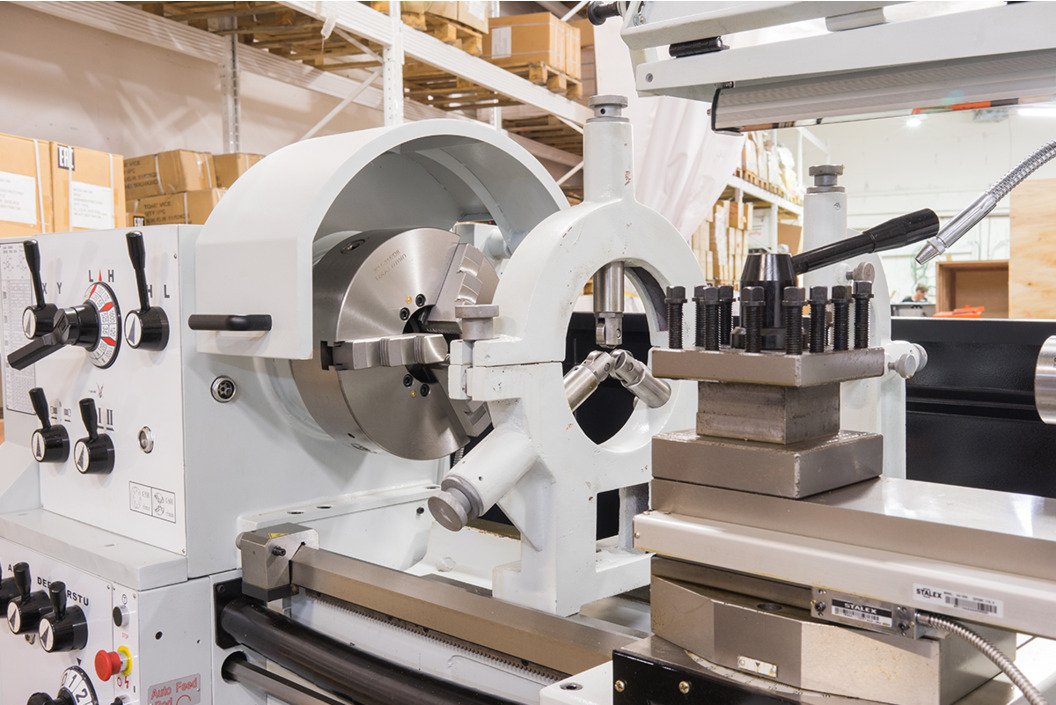

2) 4-х позиционный резцедержатель;
3) 4-х кулачковый патрон Ø350 мм;
4) Планшайба Ø 450 мм;
5) Подвижный люнет Ø16-95 мм

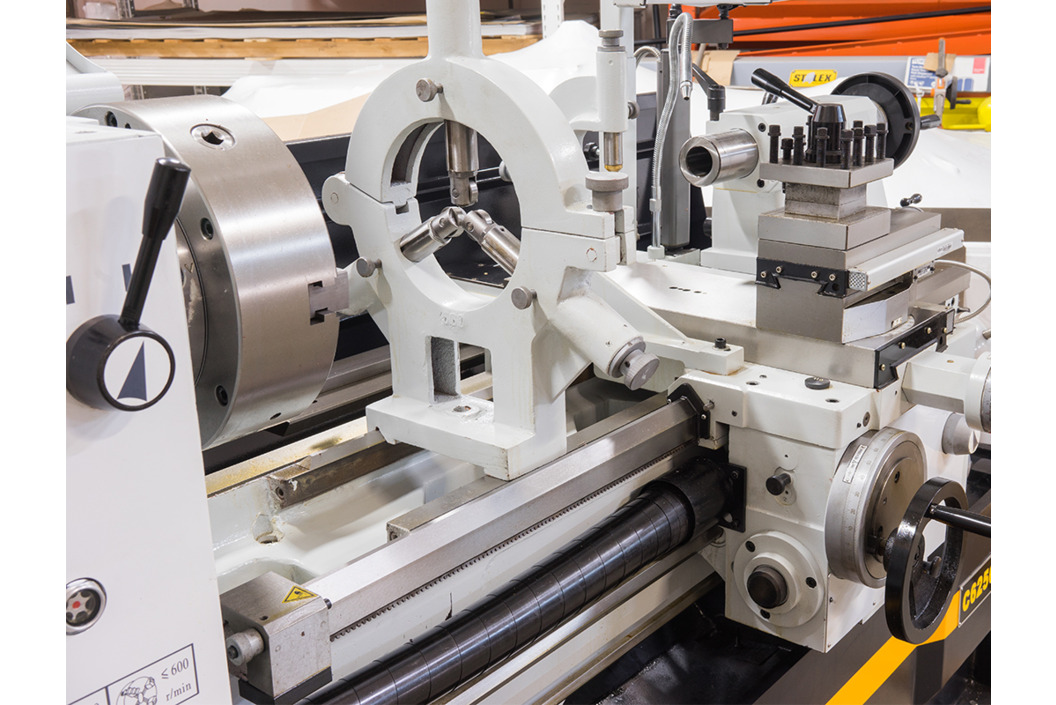

6) Не подвижный люнет Ø19-165 мм
7) Не вращающийся центр МТ-5
8) Переходная втулка МТ-5;

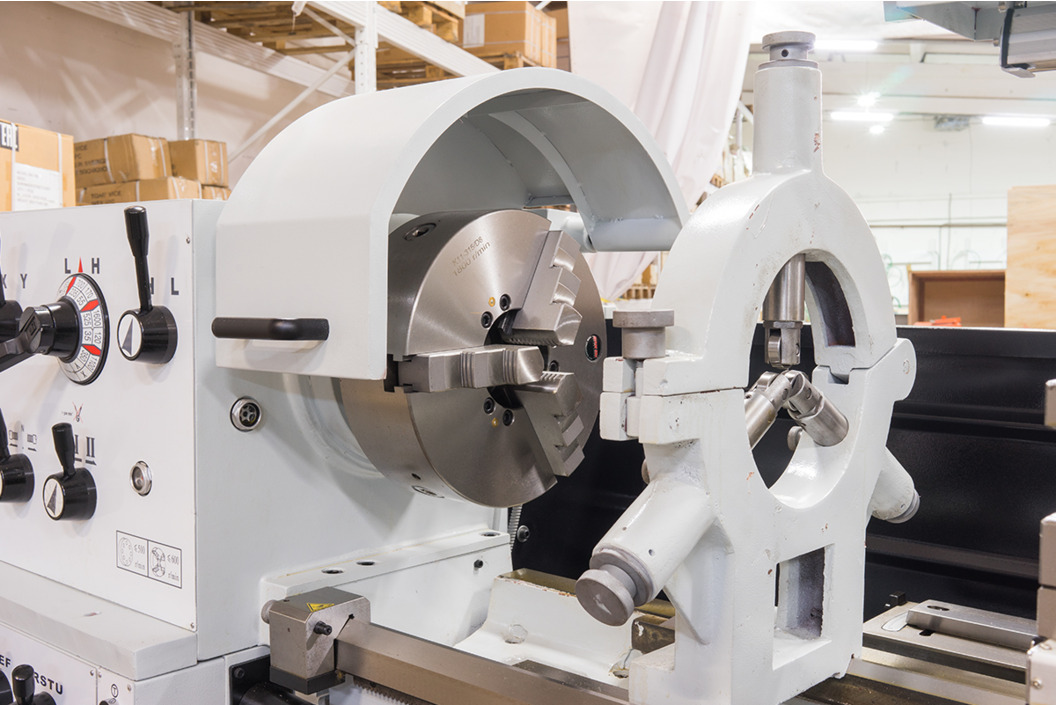

9) Защитный экран патрона с концевым выключателем;

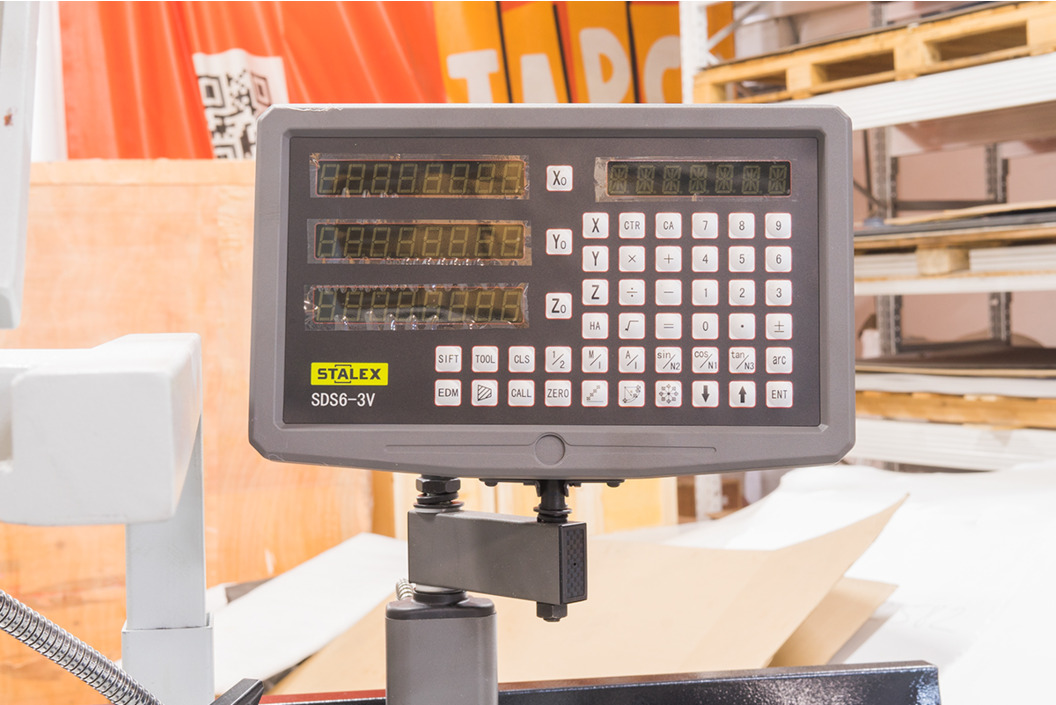

10) УЦИ по трем осям(Sino);
11) Вал управления с регулируемыми кулачками (откл.продольной подачи);
12) Концевой упор продольного перемещения;
13) Регулируемые опоры станины;
14) Поддон для сбора стружки;
15) Задняя защитная стенка;
16) Ножной тормоз шпинделя с концевым выключателем;
17) Система подвода СОЖ;
18) Галогенная лампа местного освещения;
19) Инструкция по эксплуатации и деталировка

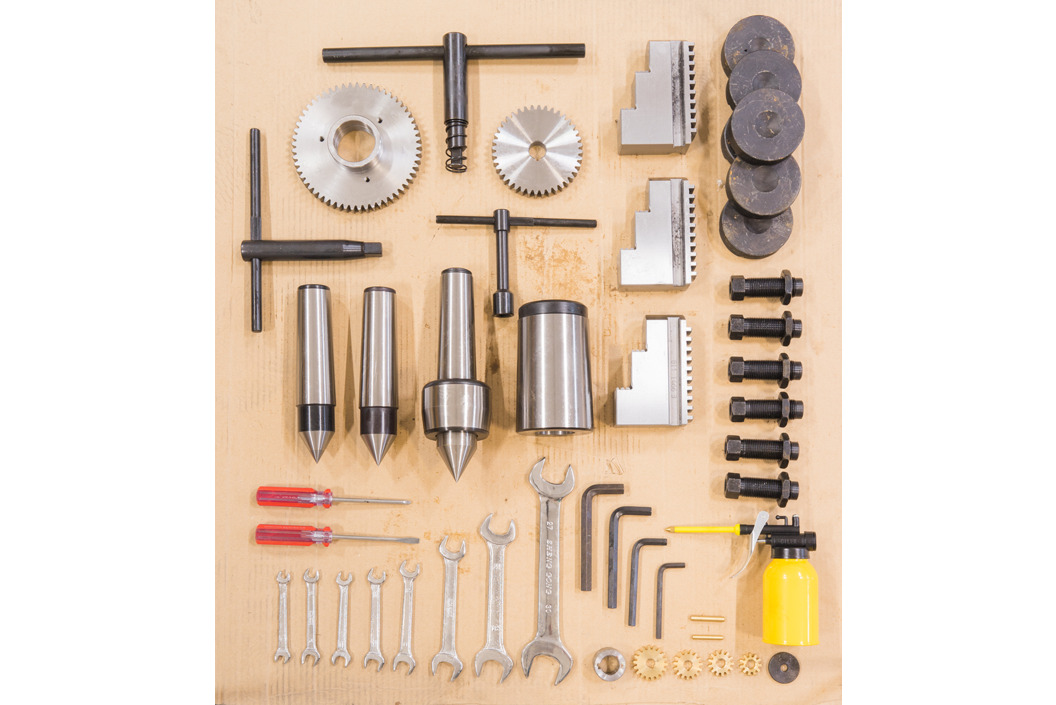

20) Инструмент для обслуживания в инструментальном ящикеХарактеристики
Диаметр обточки над станиной 510 мм
Макс. Ø вращения (съемный мостик) 735 мм
Ø обточки над поперечным суппортом 305 мм
Расстояние между направляющими 350 мм
Длина съемного мостика 170 мм
Расстояние между центрами 1000 мм
Частота вращения шпинделя, 12 25-1600 об/мин
Конус шпинделя МТ-7
Присоединение шпинделя, Camlock D1-8 (DIN5029)
Проходное отверстие шпинделя 80 мм
Продольная подача,35 0,059-1,646 мм/об
Поперечная подача,42 0,020-0,573 мм/об
Метрическая резьба, 47 0,2-14
Дюймовая резьба, 60 2-112 TPI
Питчевая резьба, 50 4-112 DP
Модульная резьба, 34 0,1-7MP
Максимальный размер инструмента 25х25 мм
Ускор. перем. продольного суппорта 4,5 м/мин
Ход поперечного суппорта 316 мм
Ход верхнего суппорта 130 мм
Конус пиноли задней бабки МТ-5
Ход пиноли задней бабки 180 мм
Диаметр пиноли задней бабки 75 мм
Мощность главного привода 7,5 кВт
Мощность насоса СОЖ 0,13 кВт
Габаритные размеры 2390×1150×1430 мм
Масса нетто/брутто 2070/2460 кг
Комплектация
Комплект 3-х кулачковый патрон Ø315 мм с прямыми/обратными кулачками 4-х позиционный резцедержатель 4-х кулачковый патрон Ø350 мм Планшайба Ø 450 мм Подвижный люнет Ø16-95 мм Не подвижный люнет Ø19-165 мм Не вращающийся центр МТ-5 Переходная втулка МТ-5 Защитный экран патрона с концевым выключателем УЦИ по трем осям(Sino) Вал управления с регулируемыми кулачками (откл.продольной подачи) Концевой упор продольного перемещения Регулируемые опоры станины Поддон для сбора стружки Задняя защитная стенка Ножной тормоз шпинделя с концевым выключателем Система подвода СОЖ Галогенная лампа местного освещения Инструкция по эксплуатации и деталировка Инструмент для обслуживания в инструментальном ящике -
