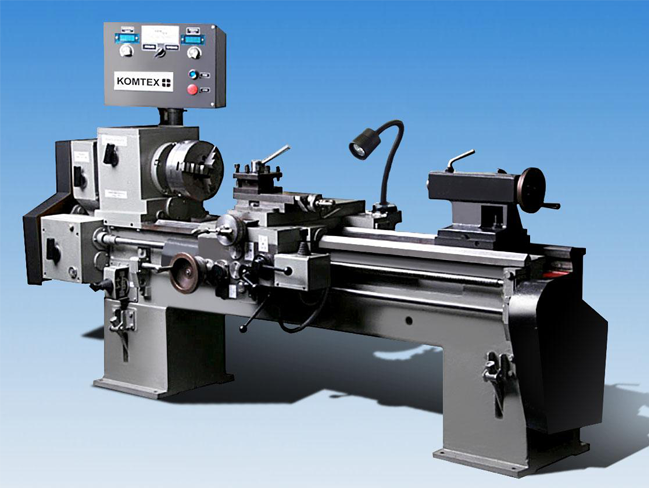

Станок токарно-винторезный КомТех ТВ-10
| ∅ обработки над станиной | 320 мм |
| ∅ отверстия шпинделя | 36 мм |
| Расстояние между центрами | 1000 мм |
| ∅ обработки над станиной | 320 мм |
| ∅ отверстия шпинделя | 36 мм |
| Расстояние между центрами | 1000 мм |
- Описание и характеристики
- Отзывы (0)
- Задать вопрос
-
Описание
Назначение станка:
Станок предназначен для выполнения всех видов токарных работ, (в том числе точных), в центрах, в патроне, цанге и для нарезания резьб. Технологические возможности станка позволяют выполнять программы основного производства.
Весовые и мощностные характеристики обеспечивают обработку деталей длиной до 1000мм, в том числе и современным инструментом, что позволяет без шлифовки достичь шероховатости поверхности 0,8-1,6 Ra.
Предназначен для замены устаревших моделей ИТ1Е,16Б16 и т.д. При этом значительно снижены масса и габариты, шумовые характеристики и энергоемкость.
Применение современных частотно управляемых приводов позволило снизить количество смазочных материалов до 3.5 литра. Для смазки применены автомобильные масла позволяющие работать при отрицательных температурах, что существенно для передвижных ремонтных мастерских.
При точении коробка подач, «гитара» и другие механизмы отключаются, что резко снижает шум и, соответственно, износ деталей станка. Привод подачи осуществляется от отдельного управляемого привода, позволяющего обеспечить все требуемые характеристики.
В целях упрощения выбора режимов обработки, станок ТВ-10 имеет цифровые индикаторы частоты вращения шпинделя и значения подач. При этом индикация подачи может быть выполнена как в мм/мин., так и мм/об. шпинделя. (по требованию заказчика)
Приводы оснащены частотными преобразователями с векторным управлением, позволяющим производить бесступенчатое регулирование частоты вращения шпинделя, при высоком моменте во всем диапазоне.
Преобразователь частоты имеет ряд дополнительных функций в т.ч.
расширенный температурный режим - 10 ÷ +50С0
- функция самодиагностики при включении;
- функция диагностики двигателя, и автонастройки под применяемый двигатель;
- рекомендательный режим регламентных работ преобразователя;
- функция автоматической установки оптимального времени «разгона – торможения»;
- индикация текущего момента на валу или одного из 32х параметров по выбору оператора.Характеристики
Технические характеристики станка:
Наибольший диаметр заготовки, устанавливаемой
- над станиной, мм
- над суппортом, мм
320
170Наибольшая длина обрабатываемого изделия, мм
1000
Высота центров над станиной, мм
165
Диаметр сквозного отверстия в шпинделе, мм
36
Диаметр токарного патрона, мм
200
Пределы шагов нарезаемых резьб:
- метрических, мм
- дюймовых, ниток на 1
0,5 ÷ 7
4 ÷ 28Предел частот вращения шпинделя, об/мин
25 ÷ 2400
Значение продольных подач суппорта, мм/мин
0,008 ÷ 1,4
Регулировка оборотов и подач
бесступенчатая
Мощность электродвигателя вращения шпинделя, кВт
4
Перемещения суппорта, кВт
0,75
Класс точности станка по ГОСТ 8-32
Н
Центр в шпинделе, Морзе
№5
Центр в пиноли, Морзе
№4
Габаритные размеры станка (длина/ширина/высота)
2040/800/1000
Масса станка, кг
850
Комплектация
Комплект поставки:
Cтанок поставляется в собранном виде с установленными на нем основными принадлежностями и приспособлениями. Дополнительные принадлежности и приспособления упакованы в отдельные ящики с приложенными упаковочными листами, п
-
