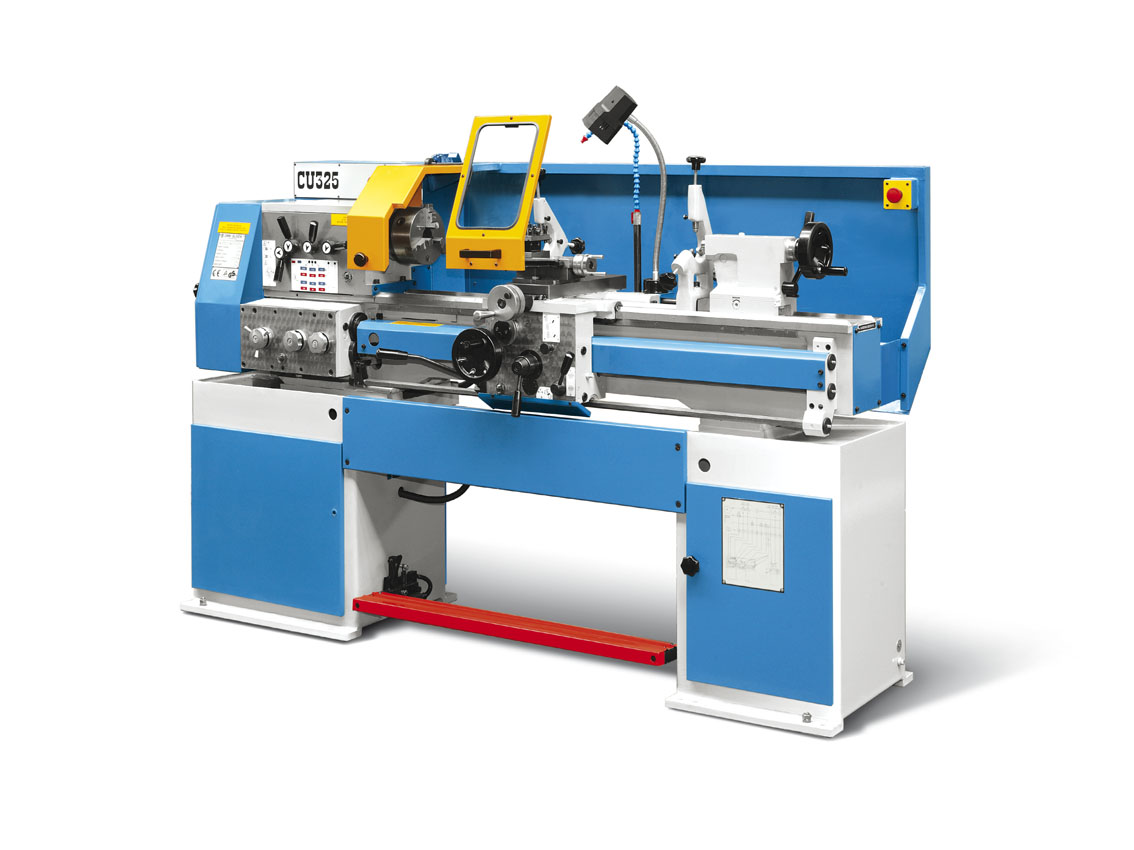

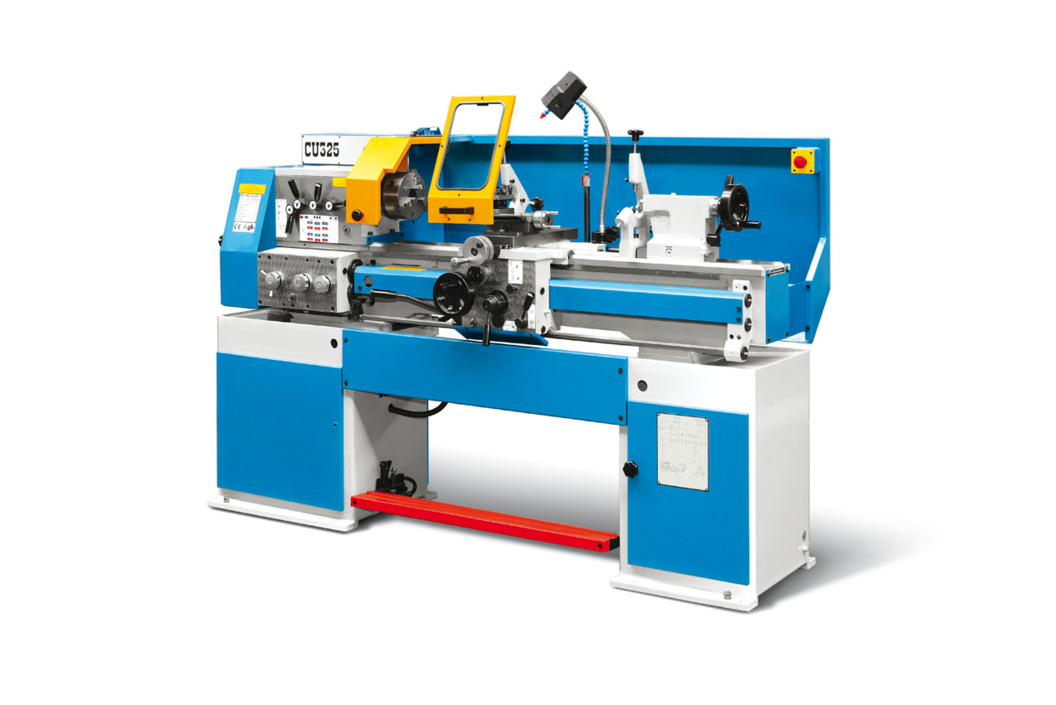

Токарно-винторезный станок ZMM CU325
Токарно-винторезный станок CU325 (d=325 мм, РМЦ=500-1000 мм) предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных и диаметрально питчевых. Технические характеристики и жес
| ∅ обработки над станиной | 325 мм |
| ∅ отверстия шпинделя | 32 мм |
| Расстояние между центрами | до 1000 мм |
| Мощность | 2.2 кВт |
| Масса | 770 кг |
- Описание и характеристики
- Отзывы (0)
- Задать вопрос
-
Характеристики
Высота центров, мм
165
Диаметр обработки над станиной, мм
325
Диаметр обработки над суппортом, мм
190
Диаметр над выемкой в станине, мм
445 (для РМЦ 1000)
Ширина направляющих, мм
200
Расстояние между центрами, мм
500, 750, 1000
ШПИНДЕЛЬ
Передний конец, №
5
Диаметр отверстия шпинделя, мм
32
Конусное отверстия шпинделя, Морзе
№ 4,5
ПЕРЕДНЯЯ БАБКА
Количество скоростей шпинделя
12(24)
Диапазон оборотов, об/мин
85-2000(42,5-2000)
Мощность главного привода, кВт
2,2(1,4/2,2)
ПОДАЧИ
Количество подач
48
Диапазон продольных подач, мм/об
0,006-1,77
Диапазон поперечных подач, мм/об
0,003-0,885
РЕЗЬБА
Количество резьб
в скобках
Шаг миллиметровой резьбы, мм
(48) 0,1-28
Шаг дюймовой резьбы, вит/1
(53) 75-2,5
Шаг модульной резьбы, М
(19) 0,1-1,75
Шаг диаметральной резьбы, DP
(19) 70-4
ПЕРЕМЕЩЕНИЕ
Ход поперечных салазок, мм
150
Ход верхних салазок, мм
95
ПИНОЛЬ
Диаметр пиноли, мм
40
Конус пиноли, Морзе
№3
Ход пиноли, мм
95
Вес Для РМЦ 1000 мм, кг
770
Комплектация
Стандартная комплектация
- Трехкулачковый самоцентрирующийся патрон
- Вращающийся центр
- Инструкция по эксплуатации на русском языке
Дополнительные опции
- Планшайба 4-х кулачкова
-
