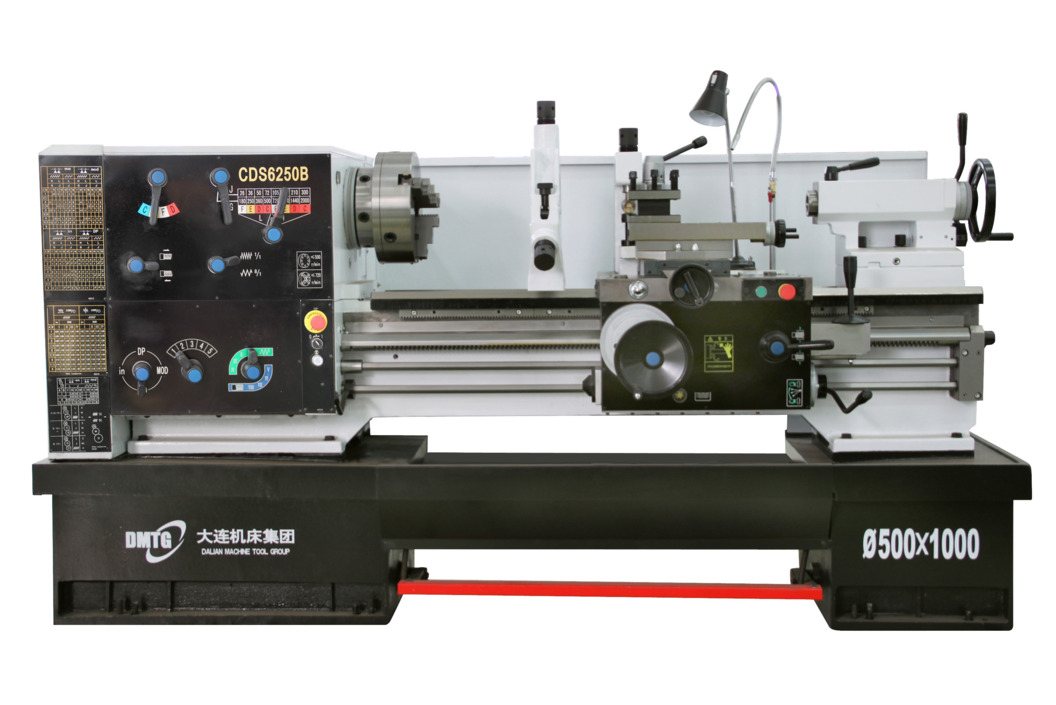

Универсальный токарный станок серии CDS6250
Код товара: CDS6250
Бренд: DMTG™
Страна производства: Тайвань
∅ обработки над станиной | 500 мм |
∅ отверстия шпинделя | 52/82/105 мм |
Мощность | 7,5 кВт |
Масса | 2150 кг |
Габариты | 2600х1186х1420 мм |
Под заказ
Цена по запросу
Доставка курьером
- Характеристики
- Описание
- Комплектация
- Отзывы (0)
- Задать вопрос
-
Модельный ряд CDS6250 Максимальный диаметр обработки над станиной, мм 500 Максимальный диаметр обработки над суппортом, мм 290 Диаметр патрона, мм 250 Максимальная длина обработки, мм 1000/1500/2000 Максимальный диаметр обработки в выемке станин, мм 760 Ширина станины, мм 394 Размер хвостовика инструмента, мм 25х25 Поворот верхних резцовых салазок, град. 45 Мощность электродвигателя главного привода, кВт 7,5 Диаметр отверстия в шпинделе, мм 52/82/105 Диапазон скоростей вращения шпинделя, об./мин. 26-2000 Количество диапазонов вращения шпинделя 16 Пределы шагов метрических резьб, мм 0,35-80 Пределы шагов дюймовых резьб, ниток/дюйм 7/16-80 Пределы шагов модульных резьб, модуль 0,2-40 Пределы шагов питчевых резьб, питч диаметральный 7/8-160 Скорость подачи по осям Х, Z, мм/об 0,044-1,48/0,022-0,74 Торец шпинделя D8 Конус шпинделя 1:20 Диаметр пиноли задней бабки, мм 75 Конус задней бабки МТ5 Выдвижение пиноли задней бабки, мм 150 Габаритные размеры (Для РМЦ 1000 мм), мм 2600х1186х1420 Масса нетто (Для РМЦ 1000 мм), кг 2150 -
Универсальные токарные станки DMTG на сегодняшний день являются одними из лидеров в данном сегменте. Разработаны инженерами с завода «Красный пролетарий», как полные аналоги знаменитых станков 16К20. Универсальные токарные станки серии CDS производятся для английской компании COLCHESTER и в Европе продаются под этой маркой. Широкий диапазон частот вращения шпинделя и подач позволяют полностью использовать возможности современных твердосплавных и обычных инструментов при обработке различных материалов. Станки могут применяться в различных отраслях промышленности на всевозможных операциях для обработки деталей с высокой точностью и производительностью. Все универсальные станки DMTG имеют богатое базовое оснащение, а так же широкий выбор дополнительных опций.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Универсальные токарные станки серии CDS – это знаменитые токарные станки 16К20 разработанные Советскими инженерами завода «Красный пролетарий» и внедренные на производстве завода DMTG с учетом всех современных требований.
- Станина станка отлита из чугуна и усилена ребрами жесткости, имеет цельнолитую конструкцию. Такая конструкция обеспечивает высокую надежность, жесткость и виброустойчивость при работе.
- Усиленный шпиндель с повышенными оборотами до 2000 об./мин. и возможностью увеличения проходного отверстия до 105 мм.
- Закаленные отшлифованные V-образные направляющие покрыты специальным покрытием Turcite-B для перемещения без износа и трения.
- Все шестерни механизма подач имеют высокочастотную закалку и отличаются высокой износоустойчивостью.
- Широкий диапазон подач.
- Электромагнитная муфта
- Защита зоны резания
- Контроль качества сборки на каждом этапе
НАЗНАЧЕНИЕ:- Нарезание метрической, модульной, дюймовой и питчевой резьбы
- Получение фасонной, конической и цилиндрической поверхностей
- Подрезание торцов
- Сверление, растачивание, зенкование отверстий
- Точение наружных поверхностей

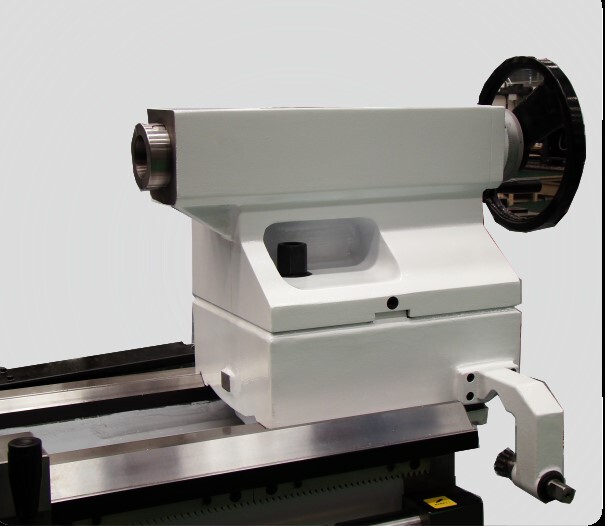

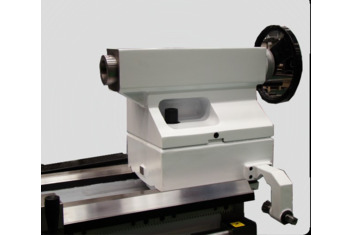

Задняя бабка
- приспособление для крепления заготовки (при обработке в центрах), или для крепления инструментов, таких например как метчик, плашка при нарезании резьбы; свёрл или сверлильного патрона при сверлении отверстий.Суппорт

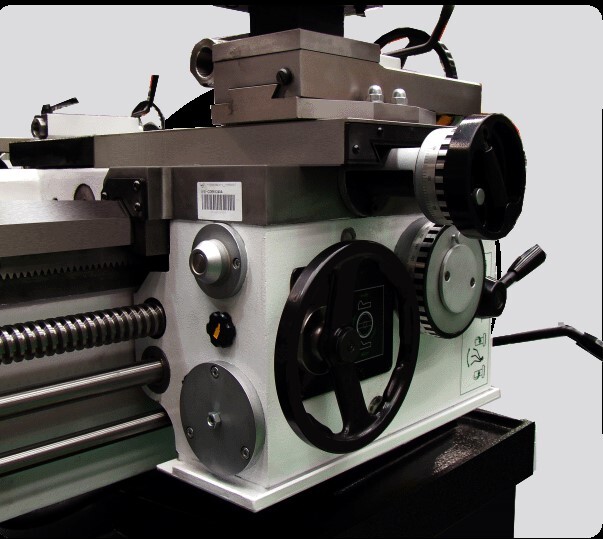

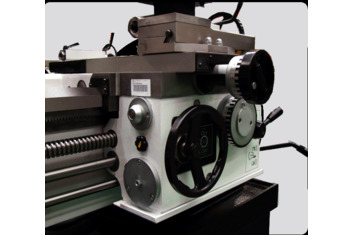

- приспособление для крепления обрабатывающего инструмента и перемещения инструмента в заданных направленияхПереключатель подач

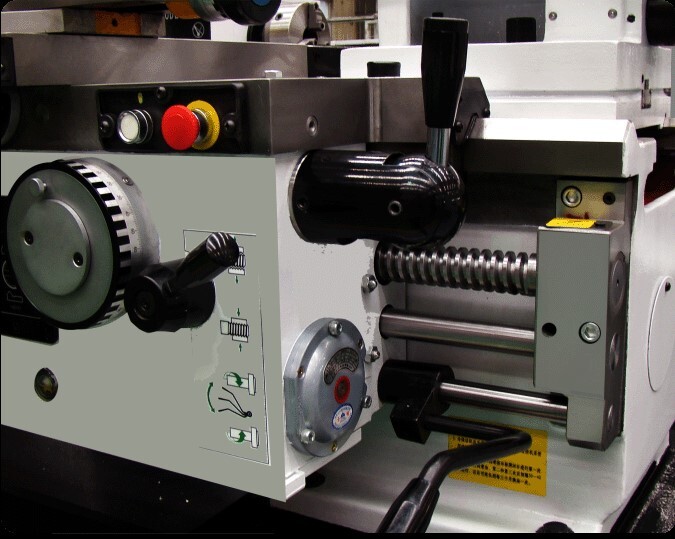

- многопозиционный рычаг для включения автоматического перемещения режущего инструмента в заданном направлении.Люнеты

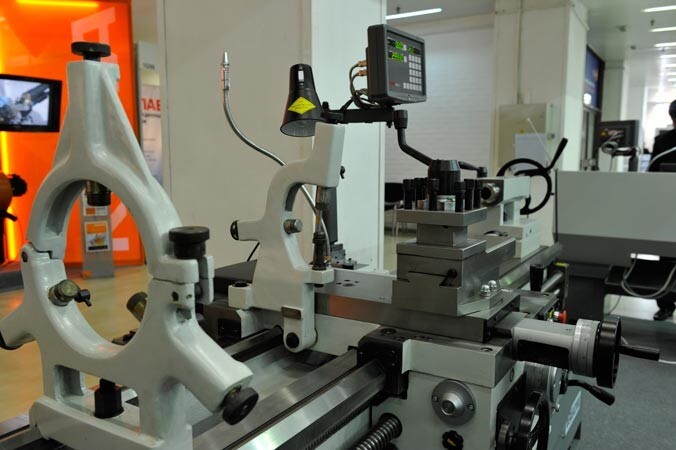

- Подвижной и неподвижный люнеты предназначены для поддержки длинных заготовок при обработке во избежание прогиба.УЦИ

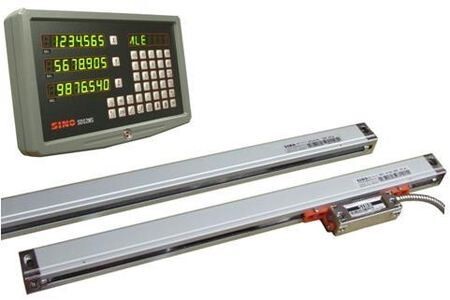

- Все универсальные токарные станки DMTG серии CDS опционально могут быть оснащены Устройством цифровой индикации (УЦИ) SDS6. Устройство цифровой индикации SDS6 включает в себя новейшую 16 битную SCM технологию. Каждая ось поддерживает 40 точек нелинейной компенсации. УЦИ предназначено для обработки электрических сигналов поступающих от оптоэлектронных преобразователей линейных перемещений (оптических линеек) и осуществляет визуализацию на цифровом табло полученной информации, а также оказывает помощь в выполнение операций обработки. -
Стандартная комплектация станка: Дополнительная комплектация: Отзывы (0)Оставить отзыв
