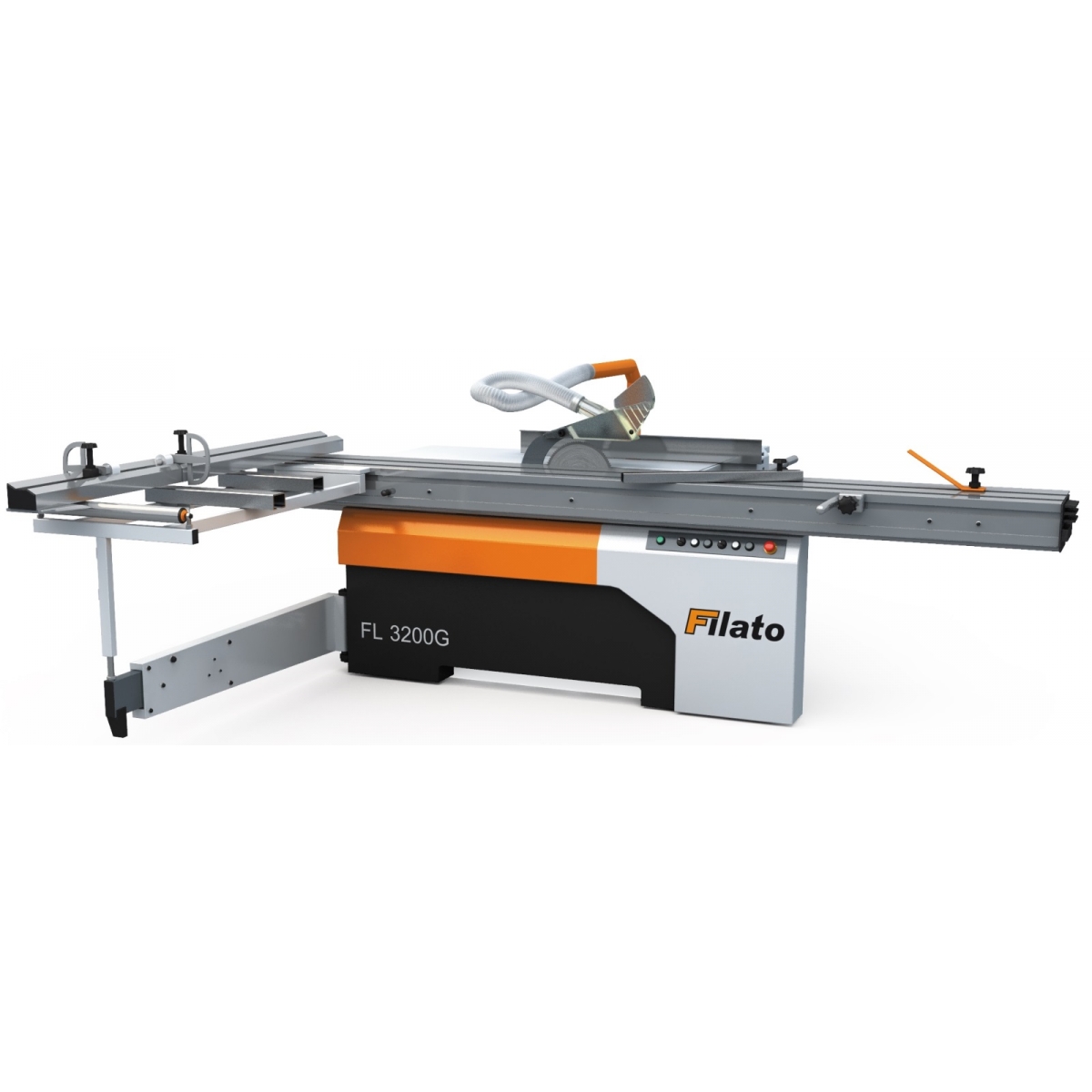

Форматно-раскроечный станок Filato FL 3200G
FL-3200 G — самый доступный форматно-раскроечный станок.
| Мощность | 6,25 кВт |
| Масса | 880 кг |
| Длина пропила | 3200 мм |
| Высота пропила 90º | 100 мм |
| Мощность двигателя основной пилы | 5,5 кВт |
| Мощность двигателя подрезной пилы | 0,75 кВт |
| Max диаметр основной пилы | 350 мм |
| Частота вращения подрезной пилы | 9000 об/мин |
| Частота вращения основной пилы | 3800 / 5200 об/мин |
| Ширина раскроя | 1200 мм |
| Страна производства | Китай |
Срок доставки 45-60 дней
- Характеристики
- Описание
- Принадлежности
- Отзывы (0)
- Задать вопрос
-
Модель
FL 3200G
Наибольшая длина пропила, мм
3200
Размеры основного стола, мм (длина х ширина)
1250х730
Размер дополнительного стола, мм (длина х ширина)
600 х 430
Размер подвижного стола каретки, мм (длина х ширина)
3200 х 380
Расстояние между пилой и боковой базовой линейкой, наибольшее, мм
1200
Высота пропила основной пилой, наибольшая, мм
100
Диаметр основной пилы, (посадочный диаметр), наибольший, мм
350 / 30
Диаметр подрезной пилы (посадочный диаметр), мм
120 / 22
Диаметр патрубка стружкоприемника, пильного узла / ограждения основной пилы, мм
100 / 100
Мощность двигателя основной пилы, кВт
5,5
Частота вращения основной пилы, об/мин
3800 / 5200
Мощность двигателя подрезной пилы, кВт
0,75
Частота вращения подрезной пилы, об/мин
9000
Общая установленная мощность, кВт
6,6
Габаритные размеры, мм (длина х ширина х высота)
3300 х 3100 х 900
Масса нетто, кг
880
Масса брутто, кг
960
Дополнительные опции
ЭКСЦЕНТРИКОВЫЙ ПРИЖИМ
ВЕРХНИЙ ПНЕВМОПРИЖИМ НА САЛАЗКАХ
Пневмоприжим на салазках, вместо эксцентрикового ручного зажима, обеспечивает удобную и надежную фиксацию небольших заготовок.
ДВУХСЕКЦИОННАЯ ВЕРХНЯЯ ПРИЖИМНАЯ БАЛКА НА КАРЕТКЕ
Двухсекционная верхняя прижимная верхняя балка с приводом от пневмоцилиндров осуществляет надежную фиксацию как единичных, так и пакетных заготовок в зоне раскроя. Обеспечивается высокая точность обработки и удобство эксплуатации станка. -
FL-3200 G — самый доступный форматно-раскроечный станок с роликовой конструкцией каретки. Несмотря на свою невысокую стоимость, станок не утратил такие качества как надежность, простота в эксплуатации, высокая точность раскроя, благодаря которым, станки «FILATO» приобрели огромную популярность во всем мире.
СХЕМА ОБРАБОТКИ:
НАЗНАЧЕНИЕ:
Предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДВП, ДСП и клееных щитов) облицованных и ламинированных, а также заготовок из массива древесины, с предварительной подрезкой нижней кромки для исключения сколов. Возможен как штучный, так и пакетный раскрой заготовок, при установке дополнительной двухсекционной верхней прижимной балки.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, мебели и другие деревообрабатывающие производства.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
ЖЕСТКАЯ СТАНИНА СТАНКА
Станина станка, имеет массивную конструкцию, проходит специальную термообработку для снятия внутренних напряжений в металле. Обладает повышенной жесткостью и виброустойчивостью, что гарантирует высокую точность обработки и надежную работу станка.
ШИРОКИЕ БАЗОВЫЕ ПОВЕРХНОСТИ КРЕПЛЕНИЯ КАРЕТКИ
Широкие базовые поверхности станины, обработанные с высокой точностью, обеспечивают высокоточную установку на них каретки и ее настройку относительно стола и пильного узла. Заявленная точность обработки на порядок превышает допуски на изготовление элементов корпусной мебели.
ЛИТОЙ КОРПУС ПИЛЬНОГО УЗЛА
Литой корпус пильного узла имеет высокую жесткость и виброустойчивость, что обеспечивает надежность работы станка, высокую точность обработки заготовок. Крепление корпуса осуществляется к станине станка и значительно снижает передачу вибрации на рабочий стол. На многих станках других производителей пильный узел прикреплен непосредственно к основному столу.
БЫСТРОЕ ИЗМЕНЕНИЕ ЧАСТОТЫ ВРАЩЕНИЯ ОСНОВНОЙ ПИЛЫ
Удобная и простая система изменения частоты вращения основной пилы, не требующая применения инструментов, а также надежная система натяжения ремня после его перестановки значительно сокращает потери рабочего времени. На станке предусмотрено две скорости вращения основной пилы: 3800 и 5200 об/мин.
ПОДЪЕМ И ОПУСКАНИЕ ОСНОВНОЙ И ПОДРЕЗНОЙ ПИЛЫ С ПОМОЩЬЮ СЕРВОПРИВОДА
Подъем и опускание основной пилы пильного узла, а также подрезной пилы осуществляется с помощью сервоприводов с управлением переключателями на пульте управления. Обеспечивается быстрота и удобство перенастройки станка.
ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ
Подаёт смазочный материал на направляющие подъема и опускания основной пилы.
МАГНИТНОЕ КРЕПЛЕНИЕ ОГРАЖДЕНИЯ ПИЛЬНОГО УЗЛА
Откидывающееся ограждение пильного узла с магнитным креплением обеспечивает свободный доступ к основной и подрезной пилам, быструю замену пил и удобство обслуживания станка. Ограждение удерживается в рабочем (закрытом) положении с помощью мощных магнитов.
РОЛИКОВАЯ КАРЕТКА С ЦИЛИНДРИЧЕСКИМИ НАПРАВЛЯЮЩИМИ
Многокамерная каретка шириной 360мм с дополнительными ребрами жесткости, которые увеличивают жесткость на кручение и изгиб.
Перемещение каретки осуществляется по высокоточным цилиндрическим направляющим с помощью роликов из высокопрочной стали. Обеспечивается высочайшая точность перемещения и качество раскроя при длительном периоде эксплуатации.
Практика и основные производители показывают, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания.
ШИРОКИЙ ПОДВИЖНЫЙ СТОЛ КАРЕТКИ
Широкий рабочий стол каретки обеспечивает надежное и удобное расположение и базирование заготовок, что позволяет получать высококачественный раскрой по длине и ширине.
ПОВОРОТНАЯ БАЗОВАЯ ЛИНЕЙКА НА ПОДВИЖНОМ СТОЛЕ КАРЕТКИ (СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ)
Боковая базовая линейка на подвижном столе каретки имеет возможность поворота на угол 60° и 45°. Обеспечивается обработка заготовок под углом, что значительно расширяет технологические возможности станка.
УСИЛЕННАЯ КОНСТРУКЦИЯ САЛАЗОК
Усиленная конструкция салазок на каретке с базовой поперечной линейкой и телескопическим выдвижным упором позволяет надежно базировать крупногабаритные заготовки. Обеспечивает высокое качество и точную геометрию распила.
БОКОВАЯ БАЗОВАЯ ЛИНЕЙКА РАБОЧЕГО СТОЛА С МИКРОМЕТРИЧЕСКОЙ НАСТРОЙКОЙ (СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ)
Боковая базовая линейка рабочего стола предназначена для установки размера обработки от пилы до плоскости линейки. Позволяет с высокой точностью устанавливать размеры раскроя.
ПУЛЬТ УПРАВЛЕНИЯ
Практичный пульт управления позволяет быстро настраивать по высоте основную и подрезную пилу. Также пульт оснащен аварийной кнопкой, что в экстренной ситуации просто необходимо для мгновенного выключения станка.
-
