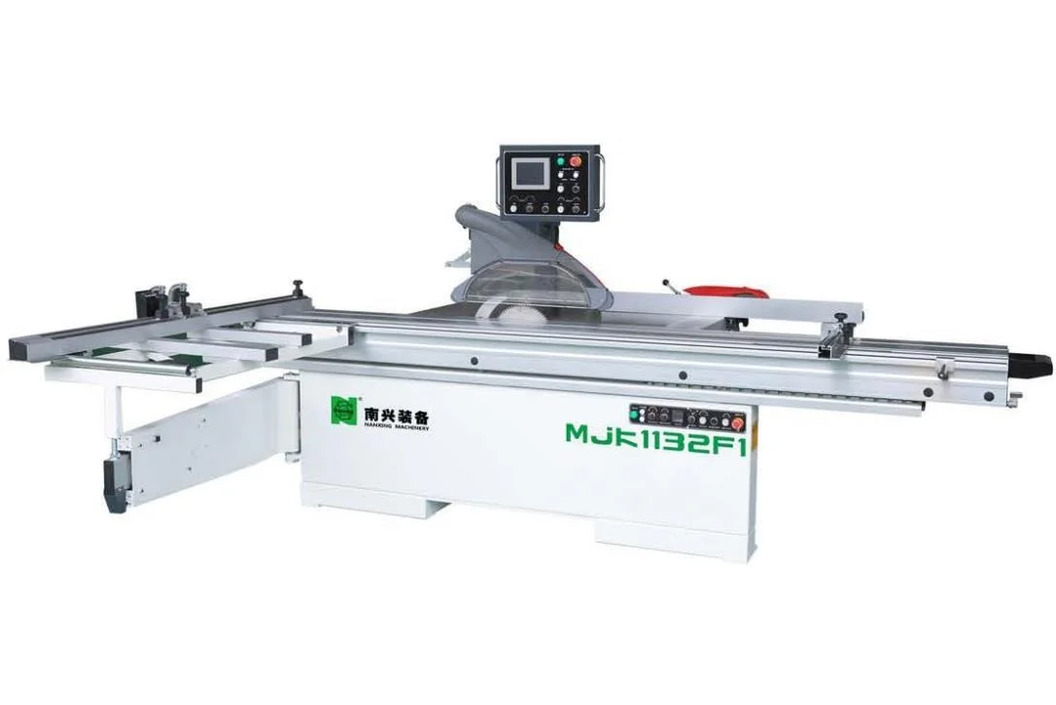

Форматно-раскроечный станок Nanxing MJK1132F1

Длина подвижного стола (каретки), мм

3 200

Максимальная длина пропила, мм

3 100

Максимальная глубина пропила при наклоне 0° / 45°, мм

100  / 70

Скорость основной пилы, об/мин

3 800 / 5 200

Скорость подрезной пилы, об/мин

9 000

Мотор основной пилы, кВт

5,5

Мотор подрезной пилы, кВт

1,1

Общая установленная мощность, кВт

7,0

Габаритные размеры, мм

3 400 × 3 400 × 1 680

Вес, кг

 1 000

Станина

• Стальная рама сварена из тяжелых стальных плит, точная фрезеровка выполняется на промышленных обрабатывающих центрах MAZAK Япония. Каждая станина проходит термическую обработку в специальной погружной печи для снятия внутренних напряжений в металле.

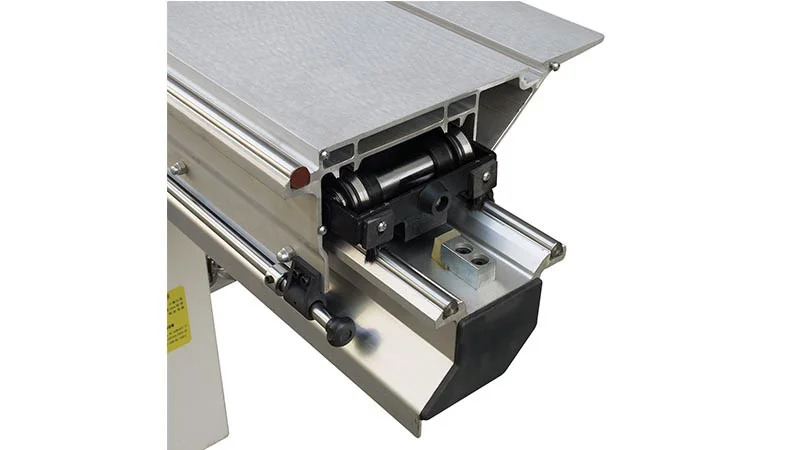

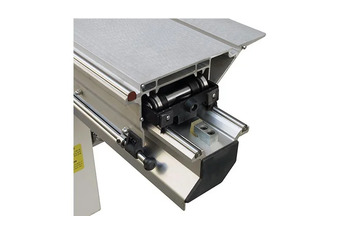

Подвижная каретка (роликовая)

• Стальные цилиндрические направляющие обеспечивают высочайшую точность и качество распиловки.
• Поверхность каретки анодированная, имеет высокую сопротивляемость истиранию и не пачкает светлые заготовки. Ширина опорной поверхности каретки 380 мм.
• Ровное скольжение без рывков облегчает резку в соответствии с заданным размером.

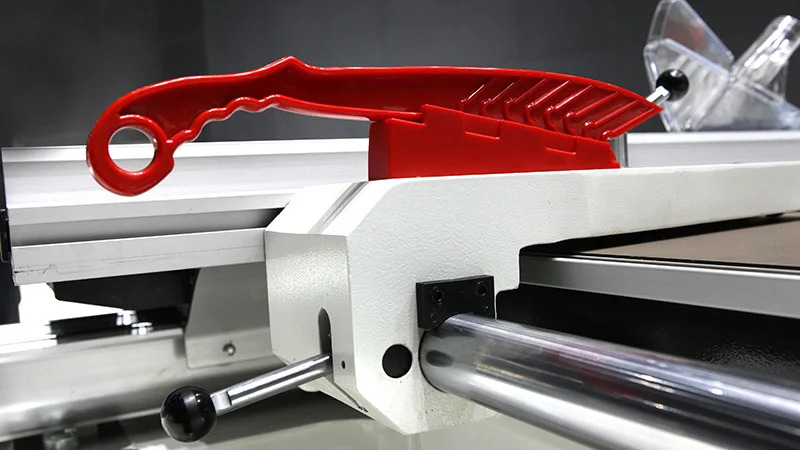

Жестко фиксированная поперечная линейка

• Поперечная линейка станка жестко фиксируется к поддерживающему столу в двух точках под углом 90 градусов к линии пропила. Настраивается единожды и не требует дополнительных регулировок. Это исключает смещение линейки во время работы и гарантирует правильную геометрию раскроя.
• Поперечная линейка оснащена двумя массивными перекидными флажками. В базовой комплектации один из флажков имеет электронный цифровой дисплей указания размера.
• Для угловых резов в комплектацию входит дополнительный угловой упор.

Наклон пильного узла

• Наклон пильного узла в пределах от +45º до +90º осуществляется за счет электропривода. Угол наклона отображается на электронном табло с точностью до 1º.
• Точная индикация угла наклона на цифровом табло панели управления.
• Максимальная высота пропила без наклона 100 мм. С наклоном 45° 70мм.

Литой пильный узел

Литой корпус пильного узла обеспечивает высокую жесткость, виброустойчивость и надежность станка. Современная конструкция и обязательная 12-ти часовая обкатка на заводе-изготовителе гарантируют идеальное пиление в любых условиях производства.

В станке реализована система быстрой смены частоты вращения основной пилы и полуавтоматический смазки направляющих механизма подъема-опускания пильных дисков.

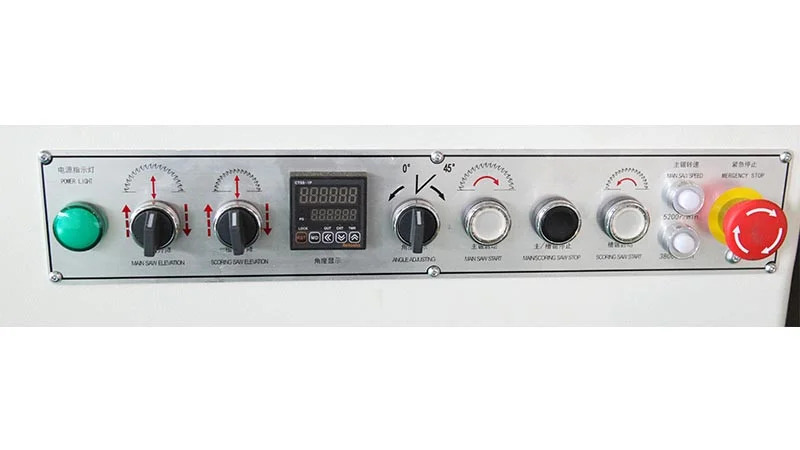

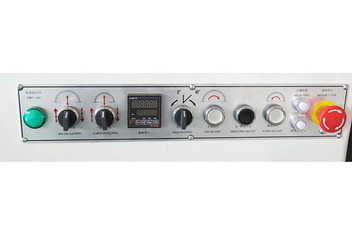

Пульт управления на станине

Пульт управления станком позволяет оператору быстро включить/выключить привод пил, а также настроить угол наклона и вылет основной и подрезной пилы, которые регулируются при помощи электромоторов. На панели установлен индикатор частоты вращения основной пилы а также кнопка аварийной остановки станка.

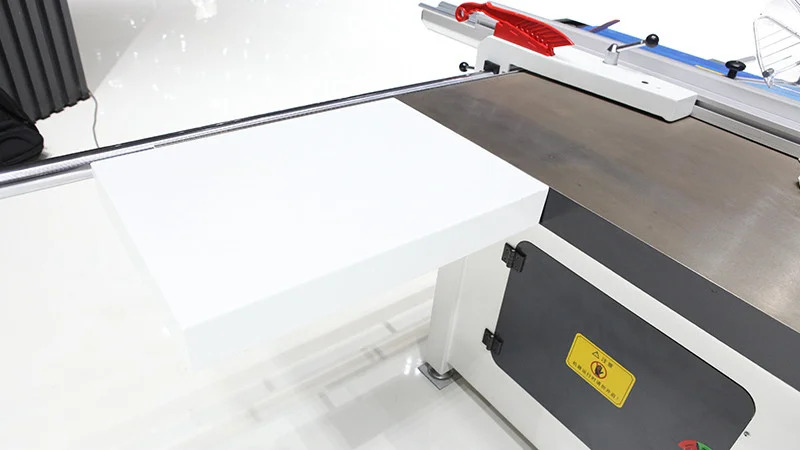

Рабочий Стол

Увеличенный рабочий стол повышенной жесткости, что означает больший срок службы, поглощение вибрации и стабильную резку.

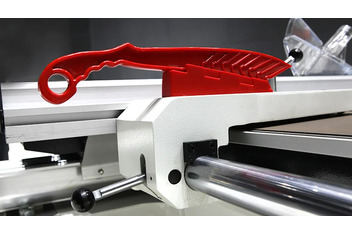

Толкатель деталей

• Толкатель деталей является важным инструментом безопасности для резки узких деталей. Толкатель деталей применяется для работы в опасной близости от пилы (<120 мм).

Патрубок нижнего стружкоудалителя

• ⍉120мм

Отдельный электрошкаф

• Все основные электрокомпоненты станка находятся в отдельном пылезащищенном шкафу, позволяя станку работать стабильно и без сбоев.
• Все электрические компоненты производятся известными брендами. Высокое качество и стабильность.

Защитный кожух пилы ЕВРО

• Защитный кожух пилы с роликами качения по заготовке легко регулируется по высоте, обеспечивая качественное пылеудаление, а также защиту оператора. Такая конструкция позволяет исключить из раскроя расклинивающий нож без снятия защитного кожуха.

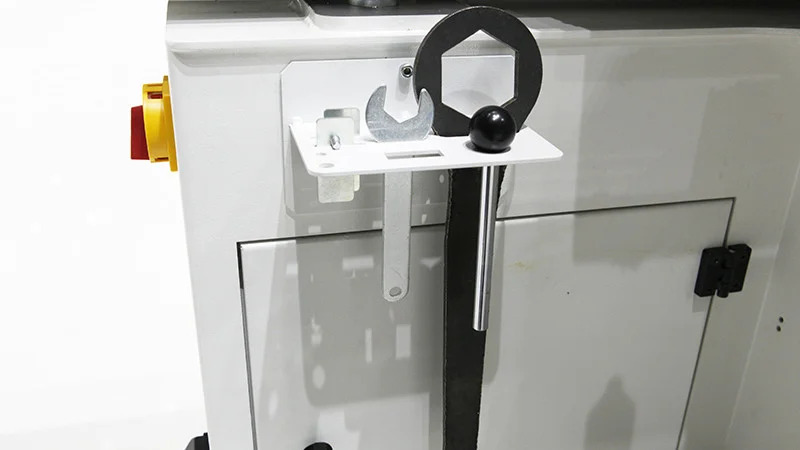

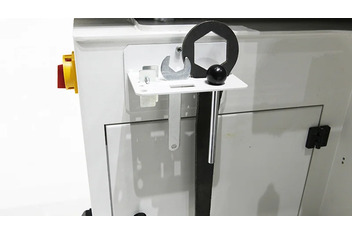

Держатель инструмента

• Удобный держатель инструментов - ключей, необходимых для замены пильных дисков.
• Расположение держателя не мешает основной работе по распилу.

Управление параллельным упором

• Cистема управления с Touch-Screen дисплеем от Schneider Electric позволяет управлять настройкой ширины раскроя с пульта, который расположен на уровне глаз оператора.
• Управление продольным упором осуществляется через ЧПУ контроллер. Сам упор перемещается посредством сервомотора Oriental Motor (Япония), высокоточной шарико-винтовой пары и линейной направляющей. Все это обеспечивает точность 0,1 мм и плавность движения упора. Скорость перемещения до 15 м/мин. Для безопасности работы станок оснащен системой защиты от столкновения упора с полотном пилы или защитным колпаком.
• Также пульт позволяет включать/выключать двигатели основной и подрезной пил, регулировать высоту вылета пил, а также показывает частоту вращения основной пилы. По нормам безопасности на пульте имеется кнопка аварийного отключения станка.
