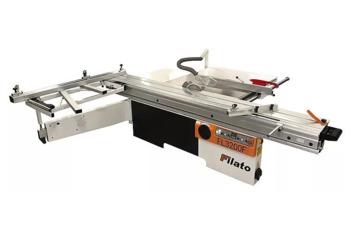

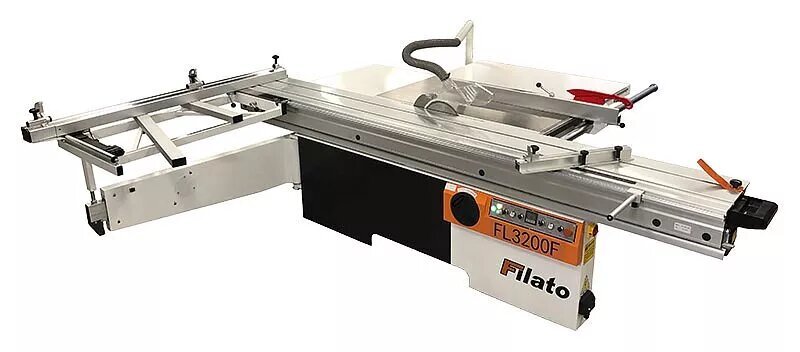

Форматно-раскроечный станок Filato FL 3200F
Высокое качество изготовления, гарантирующее надёжность и безопасность. Гарантия 10 лет на каретку
Мощность | 6,25 кВт |
Масса | 1050 кг |
Длина пропила | 3200 мм |
Высота пропила 90º | 100 мм |
Мощность двигателя основной пилы | 5,5 кВт |
Мощность двигателя подрезной пилы | 0,75 кВт |
Max диаметр основной пилы | 350 мм |
Частота вращения подрезной пилы | 9000 об/мин |
Частота вращения основной пилы | 3800/5200 об/мин |
Ширина раскроя | 1250 мм |
Высота пропила 45º | 75 мм |
Страна производства | Китай |
- Характеристики
- Описание
- Отзывы (0)
- Задать вопрос
-
Модель FL-3200F Наибольшая длина пропила, мм 3200 Размеры основного стола, мм (длина х ширина) 1200 х 650 Размеры дополнительного стола, мм (длина х ширина) 600 х 430 Размер подвижного стола каретки, мм (длина х ширина) 3200 х 380 Расстояние (наибольшее) между пилой и боковой базовой линейкой, мм 1300 Высота пропила, мм 75-100 Наклон пильного узла, град. 0 — 45 Диаметр основной пилы (посадочный диаметр), мм 300-350 (30) Диаметр подрезной пилы (посадочный диаметр), мм 120 (22) Диаметр патрубка стружкоприемника, пильного узла / ограждения основной пилы, мм 100 / 60 Мощность двигателя основной пилы, кВт 5,5 Частота вращения основной пилы, об/мин 3800 / 5200 Мощность двигателя подрезной пилы, кВт 1.1 Частота вращения подрезной пилы, об/мин 9000 Общая установленная мощность, кВт 6,6 Габаритные размеры, мм (длина х ширина х высота) 3300 х 3150 х 875 Масса нетто, кг 880 -
Основные отличия
Форматно-раскроечные станки Filato пользуются сегодня повышенным спросом в компаниях, специализирующихся на производстве различных видов мебели. Он представляет собой сложное оборудование, состоящее из следующих механизмов и конструктивных элементов:
- сварной станины, изготовленной из 4-милиметровой листовой стали, обладающей антикоррозийными свойствами, обеспечивающей виброустойчивость в технологическом процессе и стабильность работы;
- пильного узла в литом корпусе, что гарантирует дополнительную виброустойчивость и хорошую жесткость; качественный пропил и надежность узла обеспечивается за счет прохождения 12-часовой прокатки с измерением температуры подшипников после калибровки вала;
- подвижной каретки, прикрепленной к базовой поверхности станины; она изготовлена из алюминиевого профиля, имеет дополнительные ребра жесткости, обеспечивающие повышенную прочность, в том числе на изгиб и кручение;
- жестко фиксированной поперечной линейки, которая надежно фиксируется и препятствует смещению при технологическом процессе, обеспечивает геометрически правильный раскрой;
- удобного пульта управления, позволяющего оптимизировать рабочий процесс.
Наклон пильного узла можно регулировать до 45 градусов при помощи механического маховика, установленного на передней панели. Все детали отлично функционируют благодаря централизованной системе смазки, отвечающей за подачу смазочного состава на направляющие основной пилы. В устройстве предусмотрено защитное ограждение – кожух из прозрачного пластика, который позволяет следить за процессом пиления. Основные элементы конструкции изготовлены из антикоррозийных сплавов металла, что гарантирует их долговечность и износостойкость. Они выдерживают температурные перепады, химическое и биологическое воздействие, агрессивные среды и т.д. С ними можно работать при любых условиях. Оборудование выполняет следующие виды раскроя:
- поперечный;
- продольный;
- угловой.
При установке дополнительной верхней прижимной балки из двух секций можно выполнять не только штучный, но и пакетный раскрой.
Сфера применения
Форматно-раскроечный станок Filato FL 3200 F подходит для обработки различных видов заготовок:
- массив дерева;
- МДФ;
- ДСП, ЛДСП;
- ДВП;
- клееных щитов и т.д.
Он обрабатывает материал с ламинированной, облицованной поверхностью. При работе с древесиной производится предварительная подрезка нижней кромки, что исключает сколы. Форматно-раскроечные станки Filato – незаменимое оборудование в условиях предприятий и цехов, выпускающих мебель, фанеру, клееные щиты, столярно-строительные и другие изделия. В нашем интернет-магазине можно заказать оборудование по выгодной стоимости с доставкой в Алматы, Нур-Султан и другие регионы Казахстана. На продукцию предоставляется гарантия 2 года.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
ЖЕСТКАЯ СТАНИНА СТАНКА
Станина сварная, состоит из толстостенных труб прямоугольного сечения, которые образуют пространственную раму с ребрами жесткости.Такая система обладает большой сопротивляемостью нагрузкам на сгиб, кручение и сдвиг. Для обеспечения максимальной виброустойчивости станины в конструкции также используется листовая сталь толщиной до 4 мм.
Сварка станины осуществляется на стапелях с использование роботизированных систем.
Обязательной операцией при производстве станины является термическая обработка станины для снятия напряжений в сварных швах с дальнейшей пескоструйной обработкой и качественной окраской.
Таким образом, станина обеспечивает стабильную работу и огромный ресурс станка.
ПИЛЬНЫЙ УЗЕЛ
Литой корпус пильного узла имеет высокую жесткость и виброустойчивость, что обеспечивает надежность работы станка, высокую точность обработки заготовок. Каждый пильный узел после калибровки вала проходит 12-часовую обкатку с замером температуры подшипников. Такой контроль гарантирует качественный пропил и надежность узла.
Крепление корпуса пильного узла осуществляется к станине станка и значительно снижает передачу вибрации на рабочий стол. На многих станках других производителей пильный узел прикреплен непосредственно к основному столу.
СПОСОБ КРЕПЛЕНИЯ КАРЕТКИ
Широкие базовые поверхности станины, отфрезерованные и просверленные за одну установку на портальных металлообрабатывающих станках с ЧПУ, обеспечивают высокоточную установку на них каретки и ее настройку относительно стола и пильного узла.
ПОДВИЖНАЯ КАРЕТКА
Каретка состоит из многокамерного алюминиевого профиля с анодированным покрытием шириной 380 мм с дополнительными ребрами жесткости, которые увеличивают жесткость на кручение и изгиб.
Перемещение каретки осуществляется посредством качения роликов из высокопрочной стали по высокоточным стальным цилиндрическим направляющим.
Таким образом обеспечивается высочайшая точность перемещения и качество раскроя при длительном периоде эксплуатации.
На сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания.
.БЫСТРОЕ ИЗМЕНЕНИЕ ЧАСТОТЫ ВРАЩЕНИЯ ОСНОВНОЙ ПИЛЫ
Удобная и простая система изменения частоты вращения основной пилы, не требующая применения инструментов, а также надежная система натяжения ремня после его перестановки значительно сокращает потери рабочего времени. На станке предусмотрено две скорости вращения основной пилы: 3800 и 5200 об/мин.
Также на пульте управления имеются индикаторы скорости вращения основной пилы.ПОДЪЕМ И ОПУСКАНИЕ ОСНОВНОЙ И ПОДРЕЗНОЙ ПИЛЫ С ПОМОЩЬЮ СЕРВОПРИВОДА
Подъем и опускание основной пилы пильного узла, а также подрезной пилы осуществляется с помощью сервоприводов с управлением переключателями на пульте управления. Обеспечивается быстрота и удобство перенастройки станкаЖЕСТКО ФИКСИРОВАННАЯ ПОПЕРЕЧНАЯ ЛИНЕЙКА
Поперечная линейка станка жестко фиксируется к поддерживающему столу в двух точках под углом 90 градусов к линии пропила. Настраивается единожды и не требует дополнительных регулировок. Это исключает смещение линейки во время работы и гарантирует правильную геометрию раскроя.
ЛИНЕЙКА ДЛЯ РАСКРОЯ ПОД УГЛОМ
Поперечная линейка на форматном столе жестко фиксирована. Для угловых резов станок оснащен специальной линейкой, установленной на каретке. Благодаря этому поперечная линейка всегда сохраняет первоначальные настройки и не требует длительной регулировки для обеспечения точной геометрии раскраиваемых деталей.
НАКЛОН ПИЛЬНОГО УЗЛА до 45
Угол наклона пильного узла удобно регулируется с помощью механического маховика на передней панели станка. Значение угла отображается в реальном времени на электронном дисплее.
ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ
Подаёт смазочный материал на направляющие подъема и опускания основной пилы.
МАГНИТНОЕ КРЕПЛЕНИЕ ОГРАЖДЕНИЯ ПИЛЬНОГО УЗЛА
Откидывающееся ограждение пильного узла с магнитным креплением обеспечивает свободный доступ к основной и подрезной пилам, быструю замену пил и удобство обслуживания станка.
ПУЛЬТ УПРАВЛЕНИЯ
Пульт управления станка позволяет оператору быстро включить / выключить привод пил, а также настроить вылет основной и подрезной пил, которые регулируются при помощи электромоторов.
Также на пульте имеются индикаторы скорости вращения основной пилы.
ЗАЩИТНОЕ ОГРАЖДЕНИЕ ПИЛЫ
Защитный кожух пилы из прозрачного пластика позволяет визуально контролировать процесс пиления. Кожух смонтирован на расклинивающем ноже и соединен гибким шлангом с металлическим воздуховодом на кронштейне.
-
