JET JTSS-1600X2 Форматно-раскроечный станок
| Мощность | 3.5 кВт |
| Масса | 250 кг |
| Длина пропила | 1600 мм |
| Высота пропила 90º | 100 мм |
| Мощность двигателя подрезной пилы | 3.5 кВт |
| Max диаметр основной пилы | 315 мм |
| Частота вращения основной пилы | 4700 об/мин |
| Ширина раскроя | 2200 мм |
| Высота пропила 45º | 80 мм |
| Страна производства | Китай |
- Характеристики
- Описание
- Комплектация
- Отзывы (0)
- Задать вопрос
-

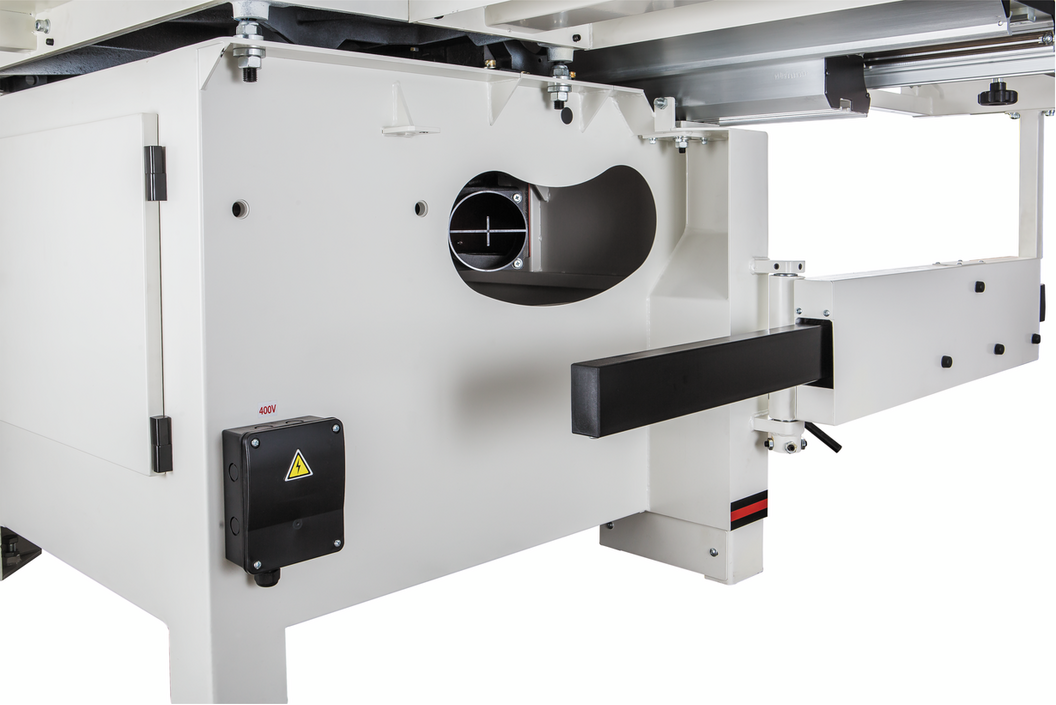

Напряжение, В 400 Потребляемая (выходная) мощность, кВт 5,5 (3,75) Частота вращения пильного диска на холостом ходу, об/мин 4000 Частота вращения подрезного диска на холостом ходу, об/мин 8000 Внешний (посадочный) диаметр пильного диска, мм 305-355 (30) Внешний (посадочный) диаметр подрезного диска, мм 120 (20) Угол наклона пильного диска 0-45° Глубина пропила с диском 305/ 355 мм, мм 0-90 мм/ 25-115 мм Глубина пропила под углом 45º, мм 63 мм Размеры рабочего стола (ДхШ), мм 896х548 Удлинение рабочего стола (ДхШ), мм 830х320 Расширение рабочего стола справа (ДхШ), мм 896х470 Максимальная ширина заготовки при пилении с параллельным упором справа, мм 835 Размеры подвижного стола (ДхШ), мм 1600х315 Расширение подвижного стола (ДхШ), мм 600х900 Максимальная ширина до ограничителя торцевого упора подвижного стола, мм 1860 Ход подвижного стола (каретки), мм 1600 Максимальная длина распила на подвижном столе, мм 1600 Диаметр вытяжных штуцеров, мм 60 и 120 Длина, мм 2150 Ширина, мм 2280 Высота, мм 1060 Масса, кг 376 Длина в упаковке, см 181 Ширина в упаковке, см 109 Высота в упаковке, см 113 Масса в упаковке, кг 492 -
Особенности:
- Механизм блокировки вала для облегчения замены пильного диска

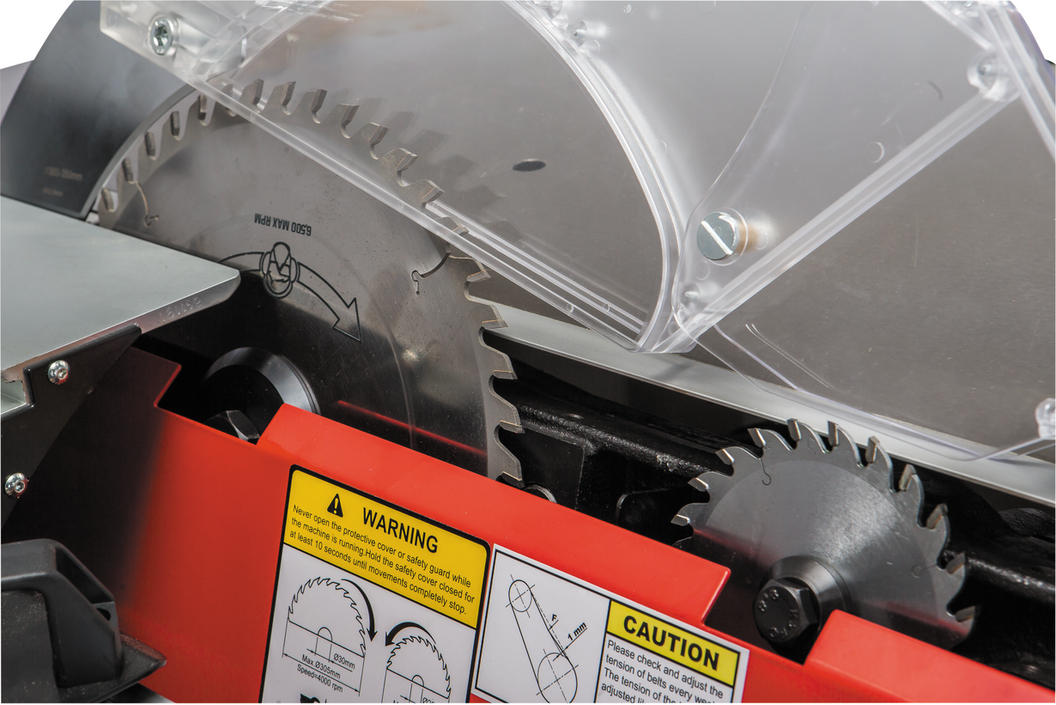

- Привод подрезного диска от основного двигателя

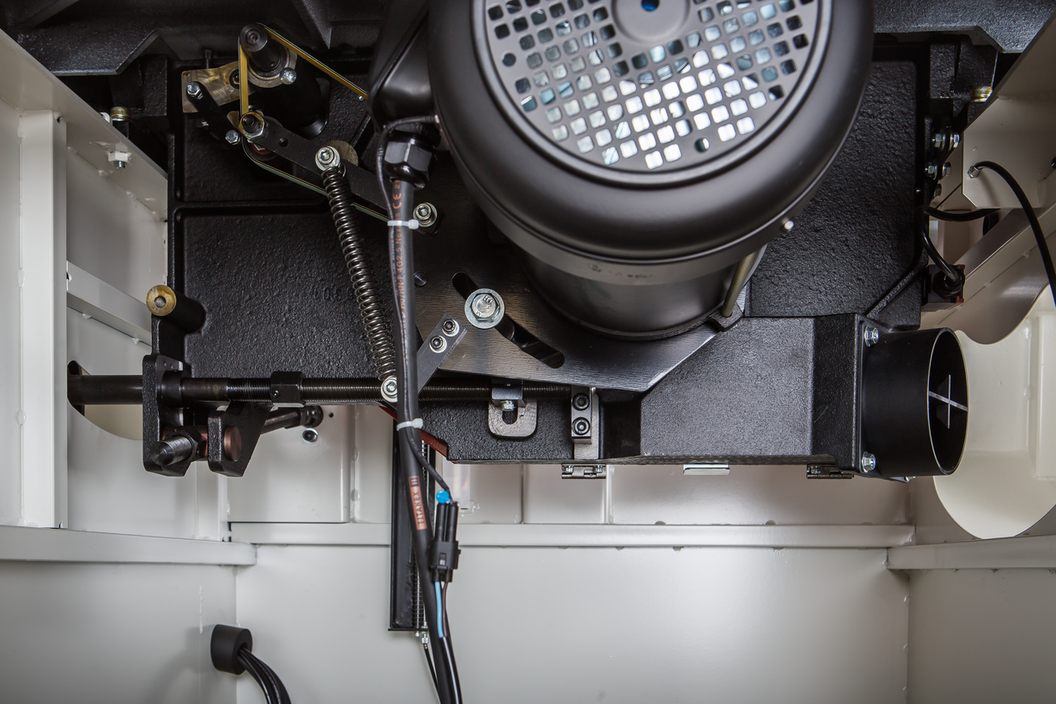

- Пильный модуль из чугунного литья
- Регулировка положения расклинивающего ножа
- Регулировка положения подрезного диска маховиками

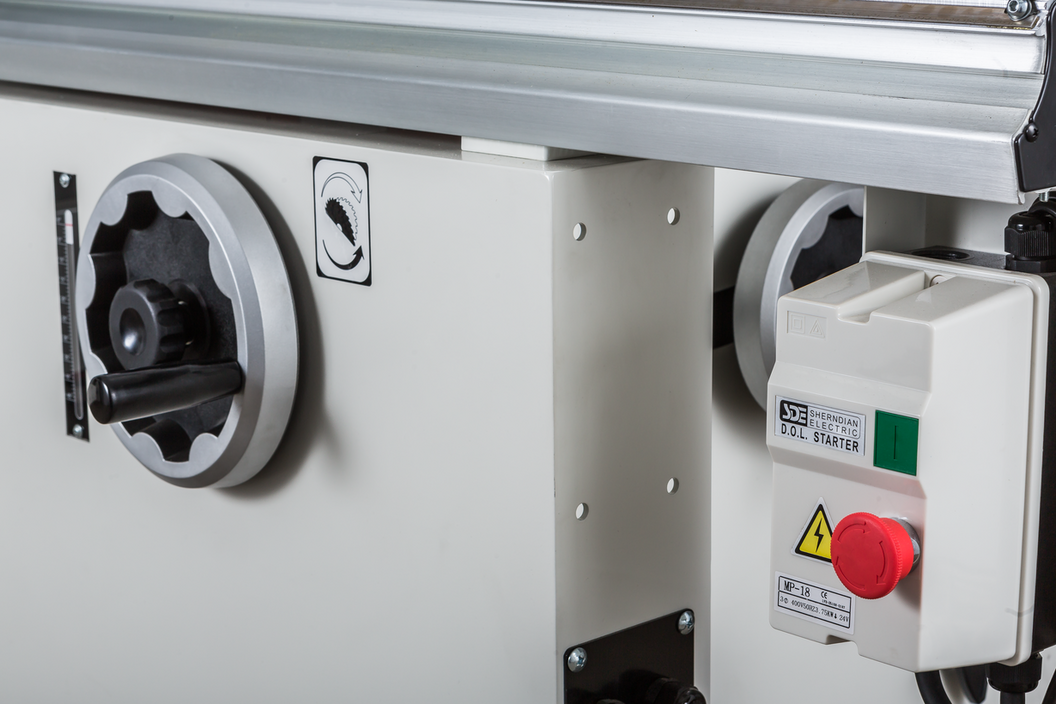

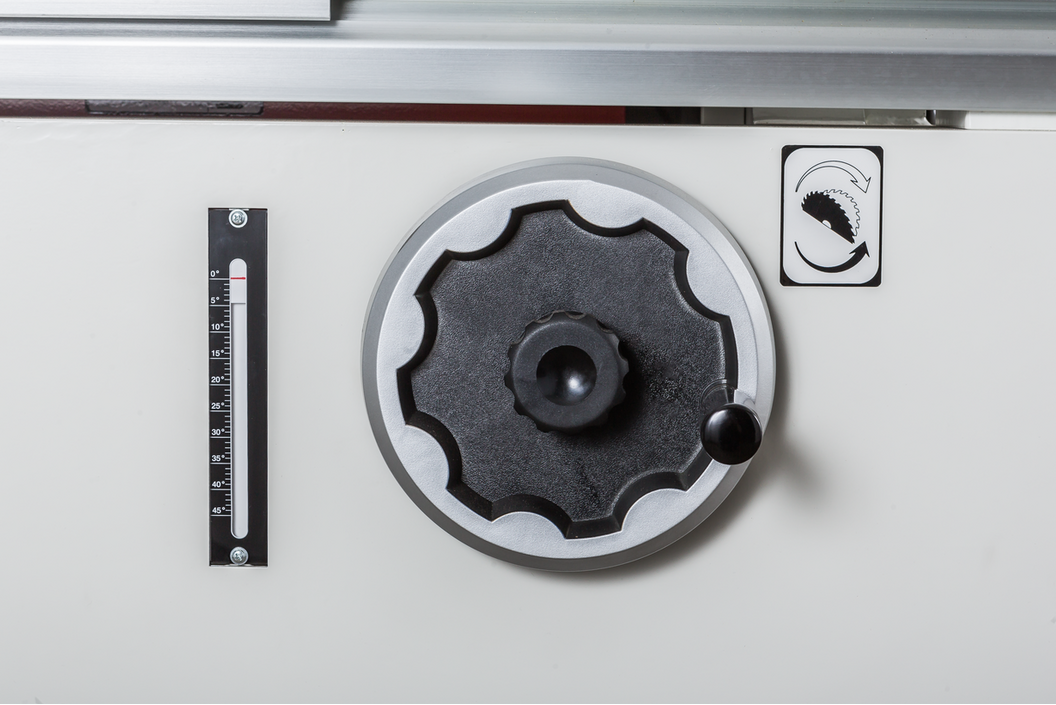

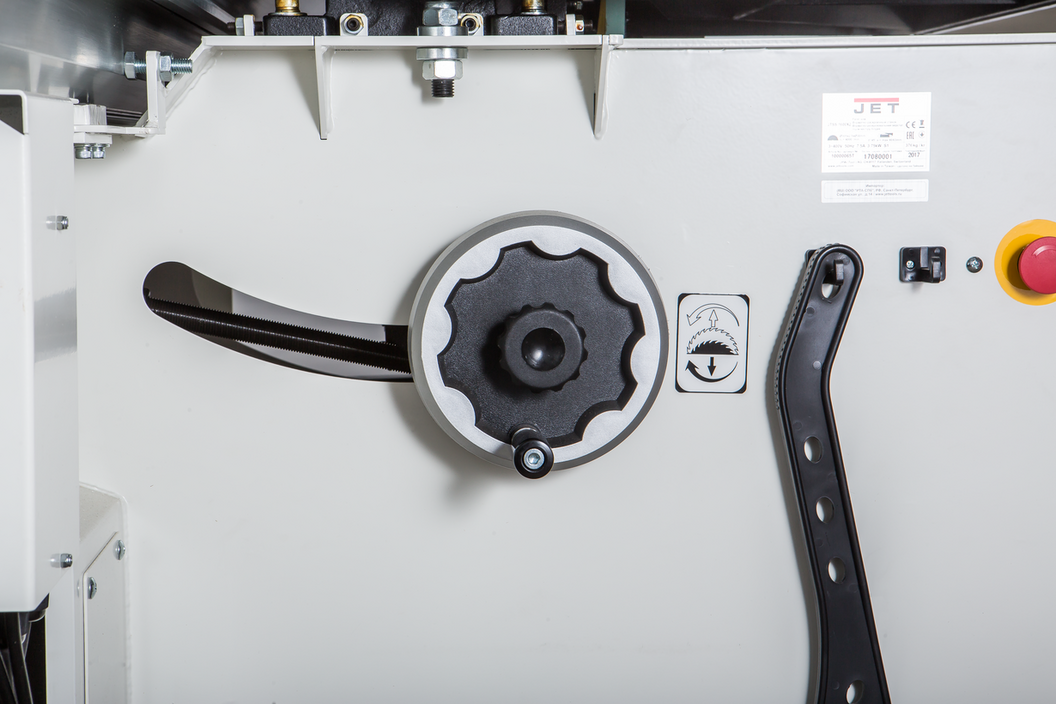

- Регулировка глубины и наклона пильного диска с помощью маховиков
- Рабочий стол из чугунного литья
- Съемный расширитель рабочего стола из стального листа справа
- Съемный удлинитель рабочего стола из стального листа

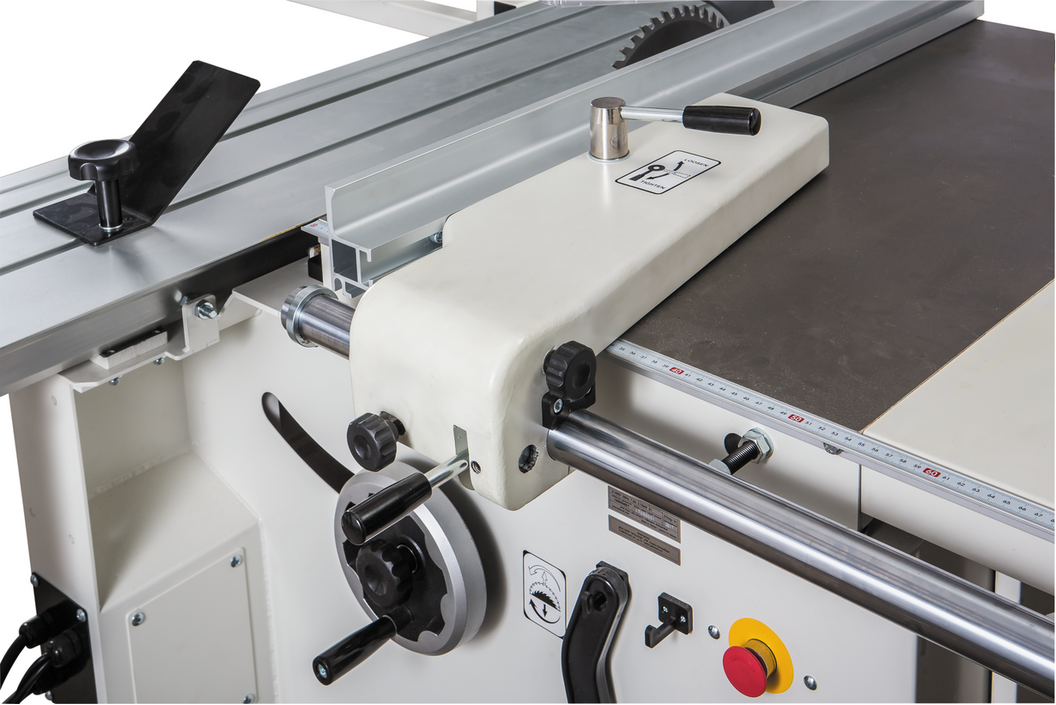

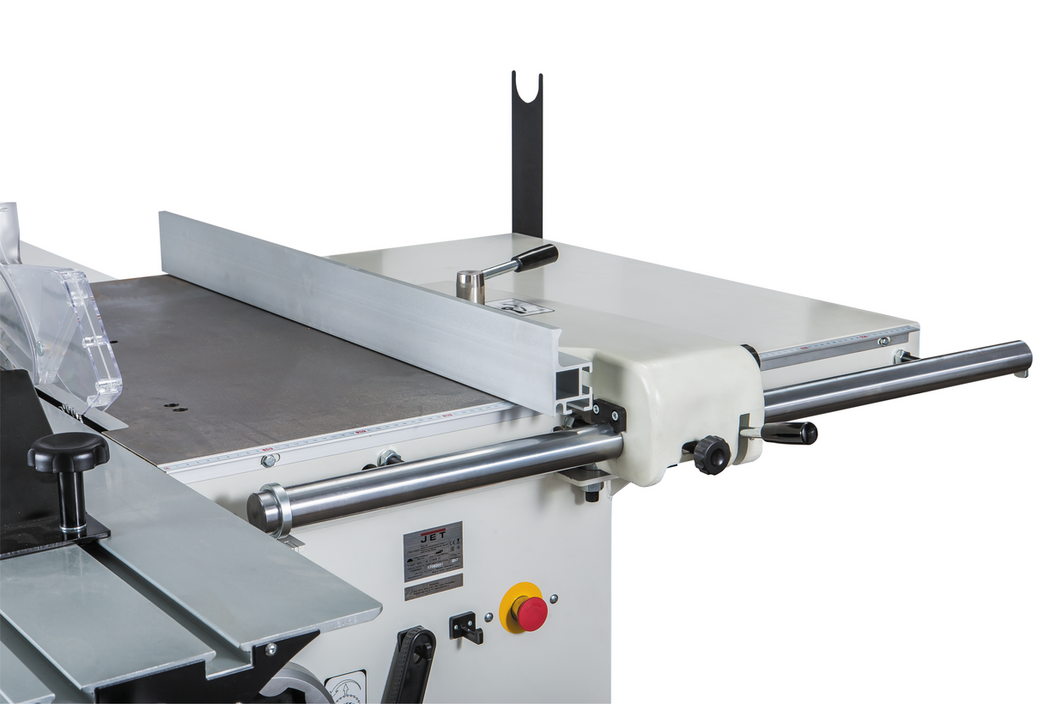

- Регулируемый параллельный упор с эксцентриковым зажимом и со вспомогательной рукояткой точной настройки
- Подвижный стол из алюминиевого профиля

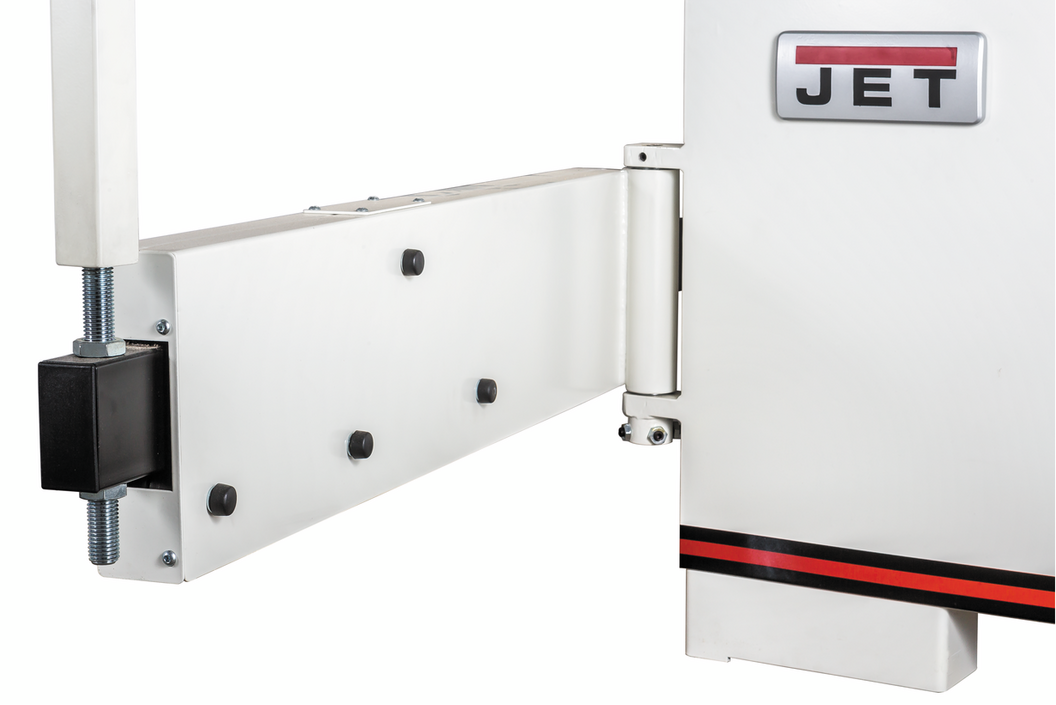

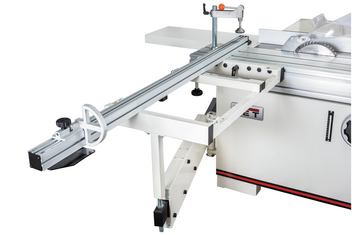

- Съемный расширитель подвижного стола с телескопической опорой

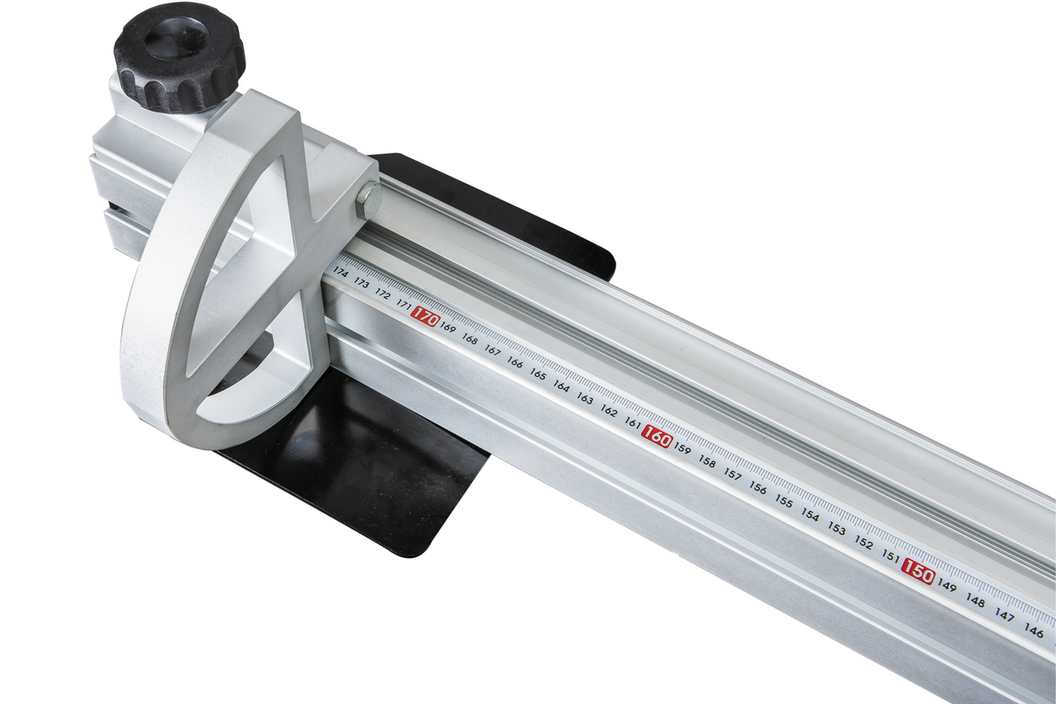

- Поперечный упор подвижного стола с линейкой и регулируемым откидным стопором заготовки (башмаком)

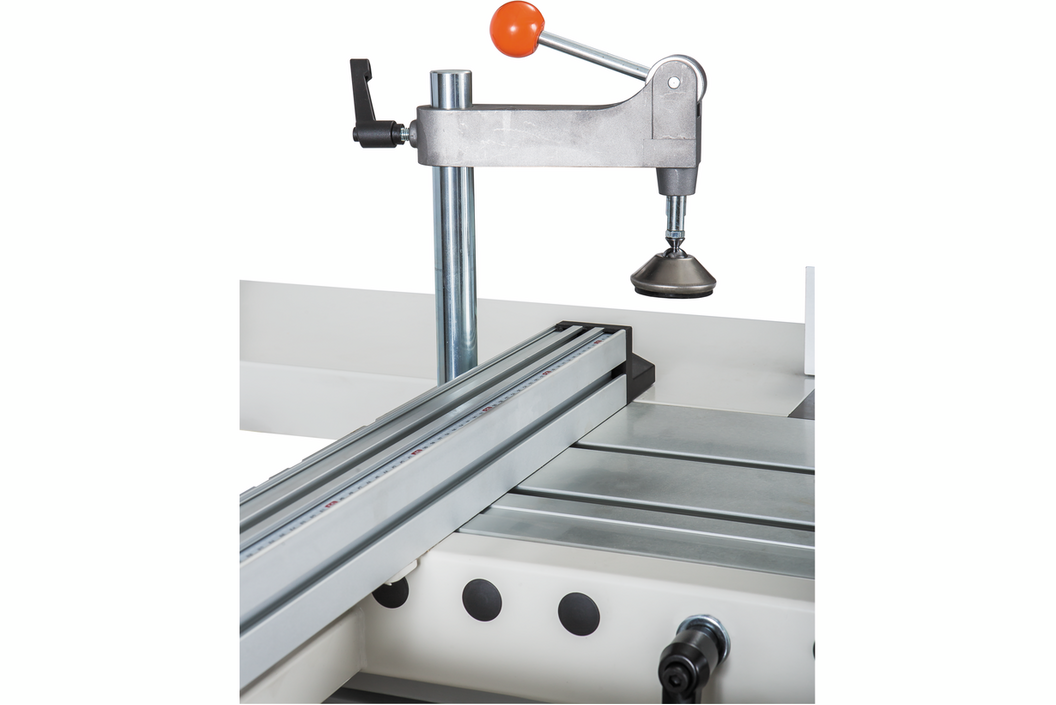

- Эксцентриковый прижим заготовки для фиксации на подвижном столе

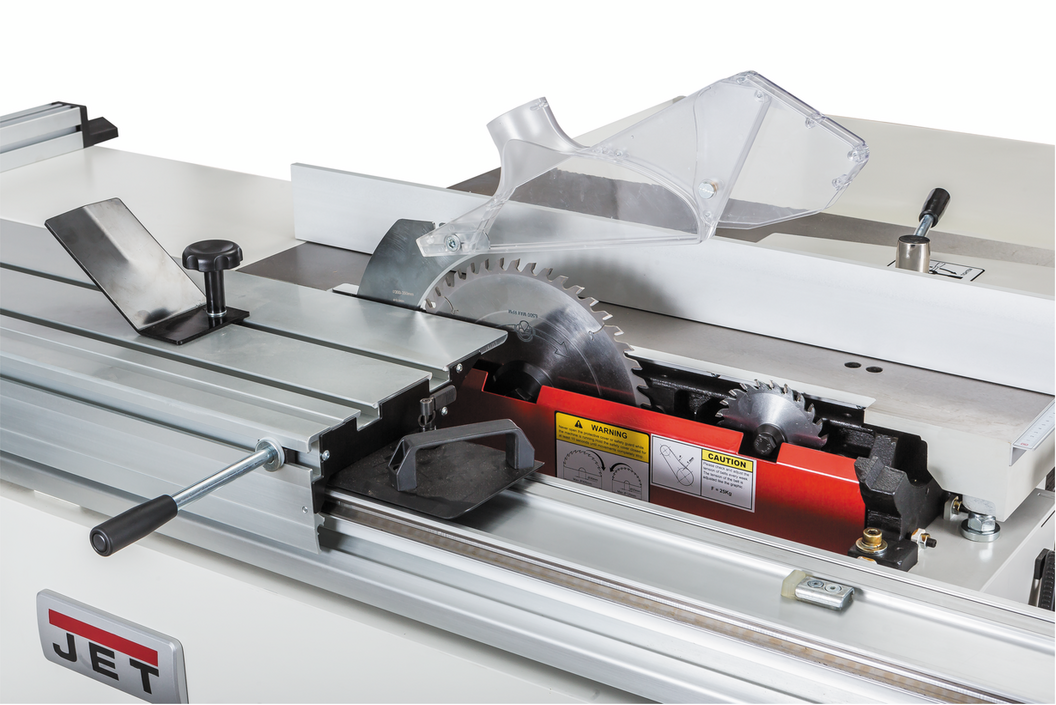

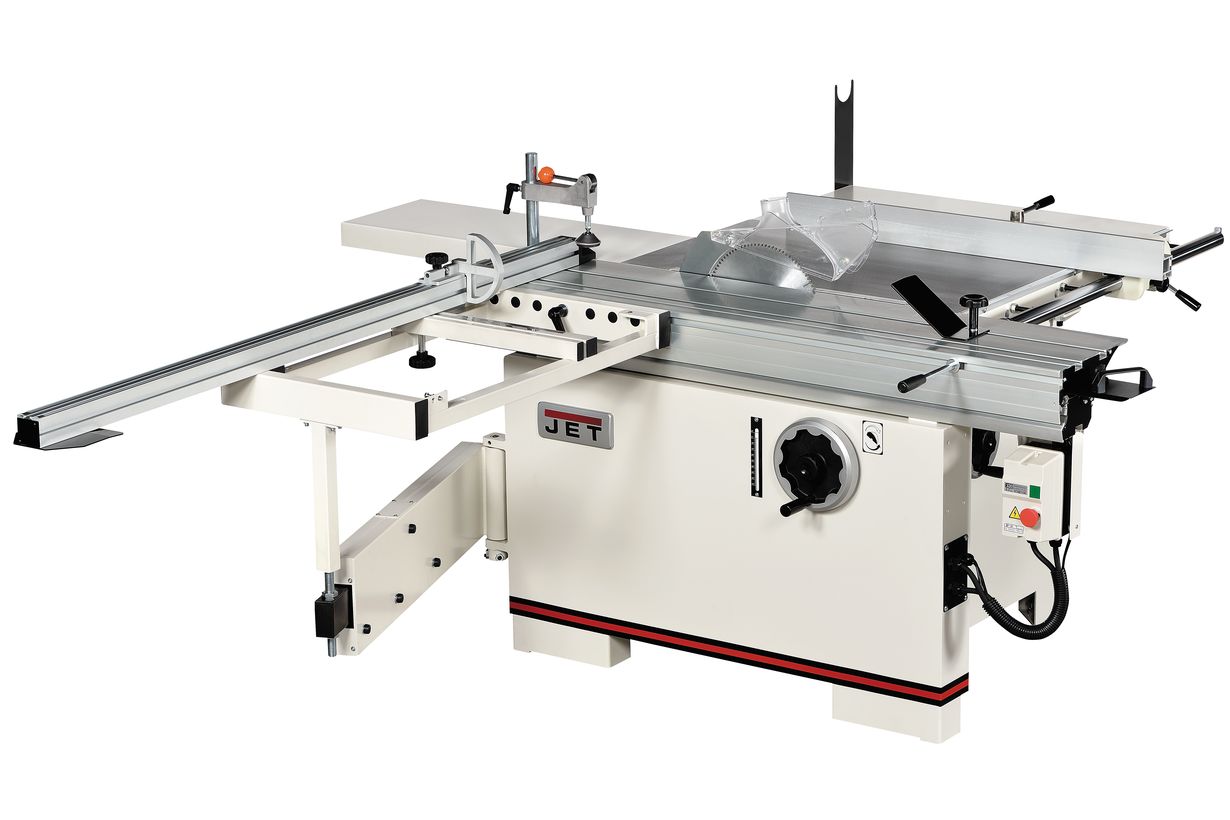

JTSS-1600X2 форматно-раскроечный станок профессионального класса для работы в небольших мастерских и цехах промышленных предприятий. При относительно скромных размерах обладает высокой мощностью, имеет жесткую массивную конструкцию и может применяться для распиловки тяжелых заготовок из массива древесины.Кроме параллельного упора, расширения и удлинения стола в стандартную комплектацию входит каретка с собственным расширением на телескопической опоре. Конструкция оборудована раздвижным упором с откидным «башмаком», регулируемым продольным упором и прижимом. Сам подвижный стол сделан из экструдированного алюминиевого профиля, но его направляющие стальные и рассчитаны на долгий срок службы.
Основной неподвижный стол из чугуна, из него же пильный модуль с мотором, подрезным и основным пильным диском. Диаметр последнего можно варьировать в зависимости от толщины заготовок. Для нетолстых используют пилы диаметром 305 мм – этот размер основной для данного станка, при необходимости ставят более крупные вплоть до 355 мм. В последнем случае глубина реза будет достигать 115 мм, но при установке минимальной глубины диск не будет полностью убираться в стол.
Станок спроектирован как универсальный и позволяет выполнять точные работы не только с помощью каретки, но и на основном столе. Используемый при этом параллельный упор имеет несколько ступеней регулировки: смещение по направляющей влево/ вправо, точная «миллиметровая» подстройка маховичком и продольное (вдоль линии реза) положение планки упора.
-
- Подрезной диск Z24
- Параллельный упор
- Расширитель рабочего стола справа
- Удлинитель рабочего стола
- Подвижный стол
- Расширитель подвижного стола с телескопической опорой и с выдвижным упором заготовки
- Прижим заготовки
- Упор заготовки
-
