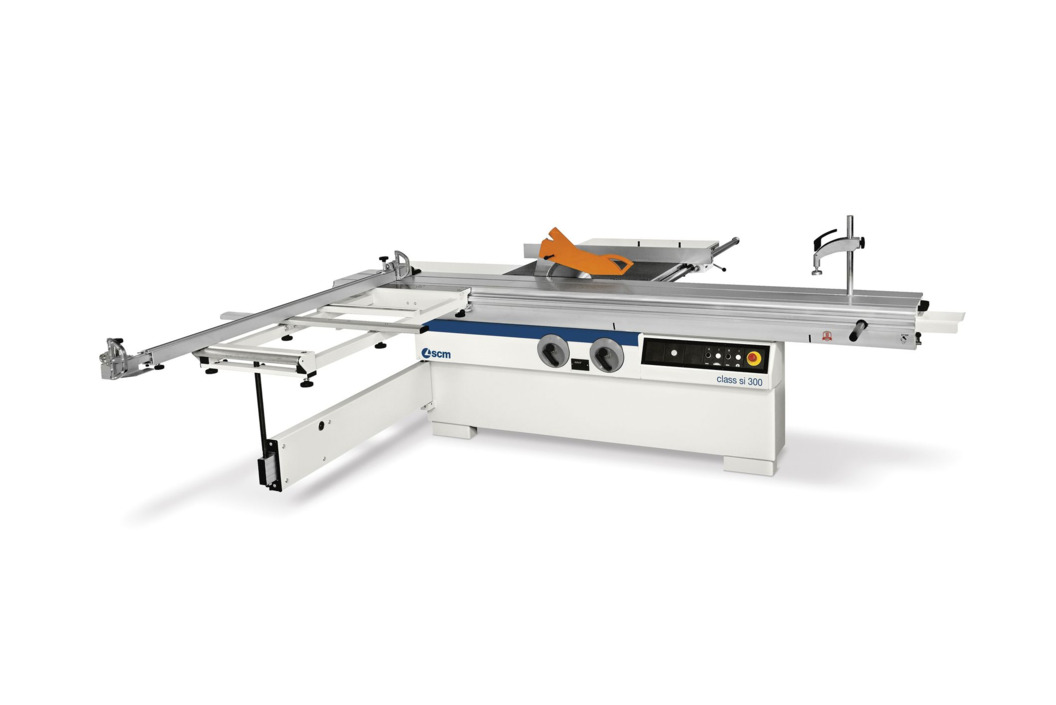

Форматно-раскроечный станок SCM SI 300 Class
Высокое качество изготовления, гарантирующее надёжность и безопасность. Гарантия 10 лет на каретку
| Мощность | 6.3 кВт |
| Масса | 1050 кг |
| Длина пропила | 3200 мм |
| Высота пропила 90º | 100 мм |
| Мощность двигателя основной пилы | 5 кВт |
| Мощность двигателя подрезной пилы | 1.3 кВт |
| Max диаметр основной пилы | 315 мм |
| Частота вращения подрезной пилы | 4000 об/мин |
| Частота вращения основной пилы | 8500 об/мин |
| Ширина раскроя | 1270 мм |
| Высота пропила 45º | 70 мм |
| Страна производства | Италия |
- Характеристики
- Описание
- Комплектация
- Принадлежности
- Отзывы (0)
- Задать вопрос
-
Название Значение Размеры раскраиваемого материала, мм 3200х3200 Размер подвижной каретки, мм 3200 Наклон пильного узла, град 0 - 45 Максимальная высота пропила с пилой 315м на 90°, мм 100 Максимальная высота пропила с пилой 315м на 45°, мм 76 Частота вращения основной пилы, об/мин 4000 Частота вращения подрезающей пилы, об/мин 8500 Максимальный диаметр основной пилы, мм 315х30 Максимальный диаметр подрезной пилы, мм 120х2 Диаметр патрубка для аспирации на станине, мм 120 Диаметр патрубка для аспирации на защитном кожухе, мм 60 Ширина реза по параллельной направляющей, мм 1270 Мощность основного двигателя, кВ 5 Мощность двигателя подрезающего узла, кВт 0,9 Вес нетто станка в базовой комплектации, кг 1050 -
Пильный узел: идеальный рез. Максимальная жесткость на скручивание и полное отсутствие вибраций обеспечивается закрытой конструкцией литого чугунного узла, что гарантирует идеальное выставление пил при наклоне и осуществлении сложных резов.
Каретка: неизменное во времени качество и точность. Каретка необслуживаемая и никогда не потребует вмешательства в подвижный механизм с направляющими радиусного профиля (разработка Scm).
Механические настройки: всегда точное и простое применение. Легкость в ежедневном осуществлении регулировок обеспечивается специальным редуктором, полностью изолированным от пыли и грязи (патентованное решение Scm), который гарантирует мягкую передачу крутящего момента. Каждое минимальное перемещение маховика регулировки отражается на точности положения пилы.
Ручная регулировка подрезной пилы: простота и эффективность. Вертикальная и горизонтальная регулировка производятся механическими рукоятками, которые передают вращение напрямую регулируемому узлу. Поэтому достигается точность и мягкость перемещений. Механические ограничители позволяют быстро находить нужное положение. Расположение элементов управления подъема/наклона пил на лицевой панели.
Модель SI 300 Class является станком промышленного класса, который предназначен для раскроя плитных материалов (МДФ, ДВП, ДСП и клееных щитов).Станок предназначен для высококачественного чистового продольного, поперечного и углового раскроя плитных материалов (МДФ, ДВП, ДСП и клееных щитов) облицованных и ламинированных с предварительной подрезкой нижней кромки заготовки для исключения образования сколов, а также заготовок из массивной древесины, пластика, цветных и тонких листовых металлов.
Качественный, предназначенный для индустриального (интенсивного) использования, полноформатный, профессиональный станок. Отличительной характеристикой станка является высокоточная каретка 3200x360 мм, имеющая прямолинейность реза на всю длину каретки +/- 0.05 мм и при этом не нуждается в какой либо регулировке.
Преимущества- Алюминиевая пильная каретка, перемещающаяся по стальным шлифованным призматическим направляющим, запрессованным в каретку
- Расширительный стол, в комплекте с алюминиевой линейкой с возможностью быстрого позиционирования при выполнении угловых резов.
- Программатор EASY
- Электронное позиционирование по 2 рабочим осям для подъема и наклона пилы
- Ввод значений с клавиатуры для ввода значений. Электронная индикация.
- Возможность запоминания до 300 рабочих программ;
- Кнопки аварийного выключения станка на передней панели;
- Эксцентриковый прижим, удлинение рабочего стола на выходе;
- Электромагнитная защита двигателя;
- Прямой пуск электродвигателя.
- Электронный индикатор положения параллельного упора, макс. ширина реза 1270 мм;
- Кнопки Старт-Стоп на подвижной каретке
- Упорная линейка с ЖК индикаторами положения упоров
- Консольная защита пильного диска
- Электронная регулировка подрезного блока с пульта управления
Высокотехнологиеское решение от SCM:

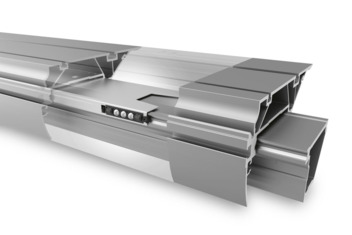

- каретка изготовлена из цельнотянутого алюминия и имеет ячеистую многокамерную структуру, обеспечивающую максимальную прочность .
- направляющие завальцованы в каретку, что существенно повышает ее долговечность.
- отшлифованные стальные направляющеи имеет форму дуги и обеспечивает беспрецендентную точность и прочность: точность достигает 0,05 мм (!) на всю длину каретки, а каретка выдерживает нагрузки в 4 раза (!) больше, чем альтернативыне решения европеский производителей.
- многолетний срок службы даже при высоких нагрузках.
- плавное и легкое перемещение.
Размеры стандартной каретки 400х200х3200 мм.
По требованию станок поставляется с длиной каретки 3800 мм (опция).

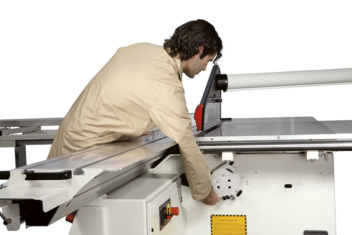

Телескопический суппорт рамного стола
Нижний поворотный телескопический суппорт рамного стола сделан из цельнотянутого алюминия, что обеспечивает максимальную точность и гладкость хода. Регулируемые пыльники защищают от проникновения стружки и повышают надежность в долгосрочном периоде.
Рамный стол
Большой массивный рамный стол длиной 1940 мм сделан из цельнотянутого алюминия.
Стандартная комплектация включает в себя:
- массивную телескопическую линейку с метрической шкалой с двух сторон.
- валец, облегчающий загрузку больших плит.
- 1 эксцентриковый прижим,
- 2 перекидных упора.
Пильный узел

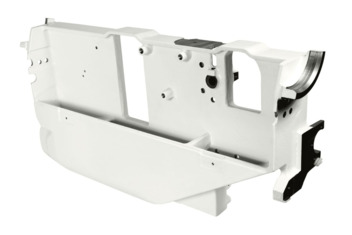

Массивный чугунный пильный узел имеет замкнутую по контуру конструкцию, что повышает жесткость и полностью устраняет вибрации.
Плавный гладкий подъем и опускание пильного диска благодаря перемещению по двум цилиндрическим направляющим.
Высокоточный наклон узла осуществляется на массивных чугунных суппортах
Подрезной узел
Подрезная пила легко и быстро настраивается с внешней стороны и не требует использования гаечных ключей, которые требовались в прошлом.
Параллельная направляющая линейка
Направлющая линейка позволяет выполнять резы до 1270 мм в стандартной комплектации или опционально (по запросу) до 1500 мм.
- перемещается по массивной цилиндрической направляющей, диаметром 40 мм.
- имеет микрометрическую настройку, что позволяет легко и просто выполнять настройку до долей миллиметра.
- снабжена массивным чугунным фиксатором.
Направляющая линейка может быть дополнительно снабжена электронным индикатором положения (опция).

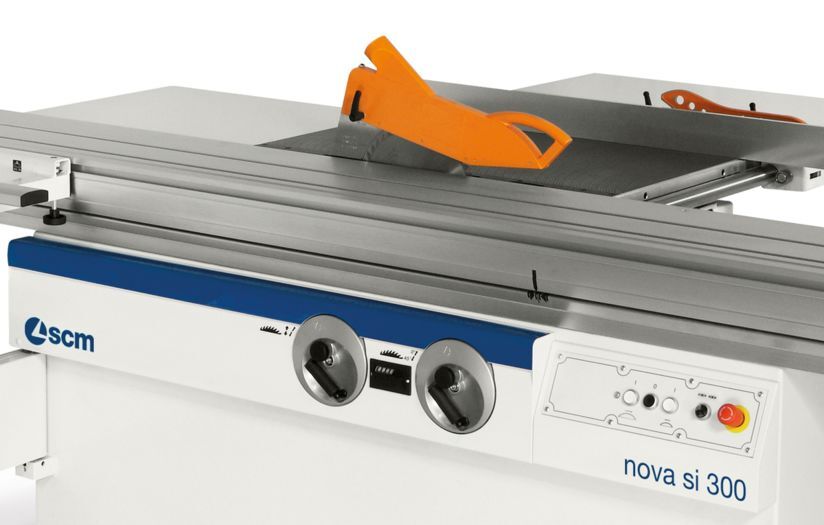

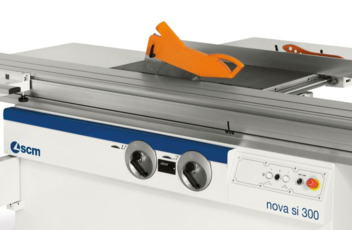

Маховички подъема и наклона пильного узла
Маховички позволяют выполнять подъем/опускание и наклон пильного узла на углы от 0 до 45 градусов.
При этом оператору не требуется прилагать физических усилий, т.к. маховички снабжены редуктором и легко и плавно вращаются. (Другие европейские производители, как правило, ставят маховички, требующие приложения значительных физических усилий)
Маховички полностью защищены от пыли и имеют удобное для оператора расположение спереди станка.
-
- Пильный диск Z96
- Подрезной диск Z20
- Параллельный упор
- Чугунный расширитель рабочего стола справа
- Стальной из листа расширитель рабочего стола справа и опора для него
- Удлинитель рабочего сто
-
