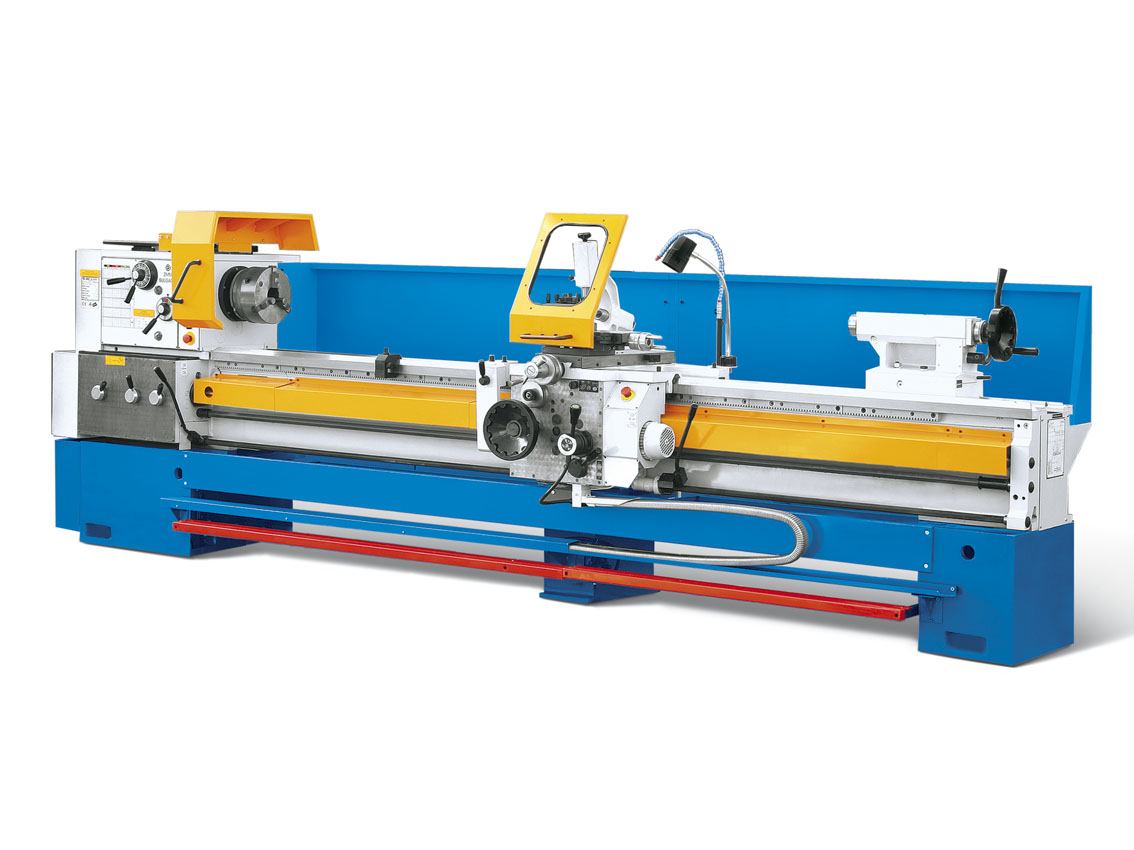

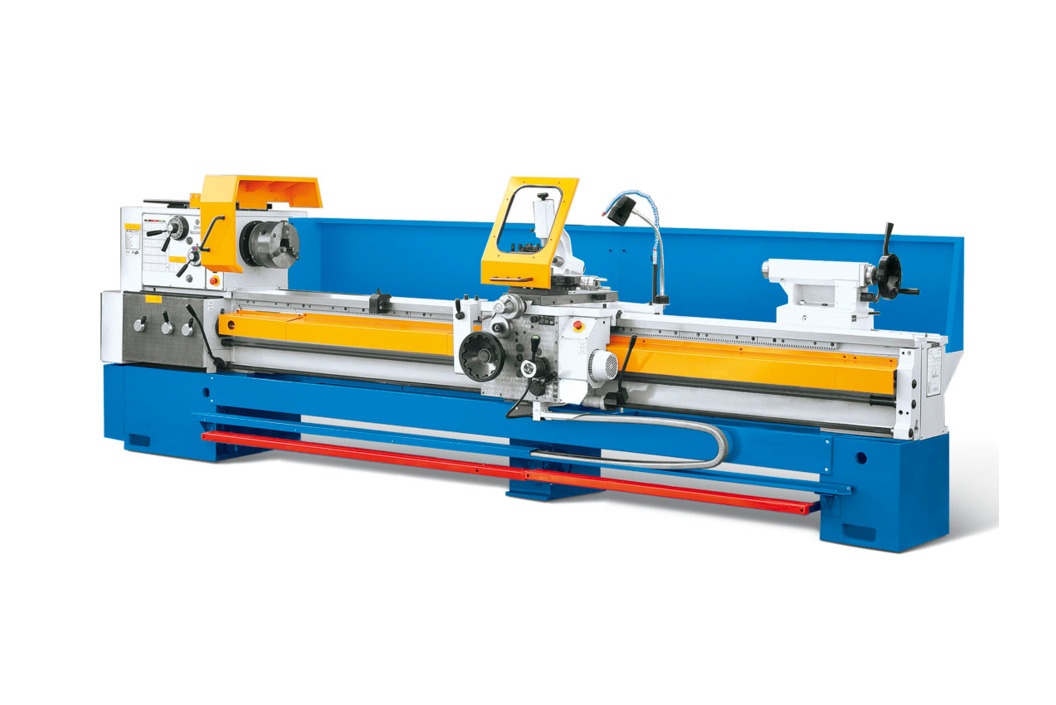

Токарный станок ZMM CU500M (аналог 1К62, 16К20)
| ∅ обработки над станиной | 500 мм |
| ∅ отверстия шпинделя | 72 мм |
| Расстояние между центрами | 1000 мм |
| Регулировка частоты вращения шпинделя | Ступенчатая |
| Мощность | 7.5 кВт |
| Масса | 2650 кг |
Срок доставки 120-150 дней
- Характеристики
- Описание
- Отзывы (0)
- Задать вопрос
-
Характеристики
Характеристика токарного станка
CU500M
Главные размеры
Высота центров
мм
250
Диаметр обработки над станиной
мм
500
Диаметр обработки над суппортом
мм
300
Диаметр обработки над выемкой в станине
мм
700
Ширина направляющих
мм
400
Расстояние между центрами (РМЦ)
мм
1000; 1500; 2000; 3000; 4000; 5000
Шпиндель
Передний конец DIN 55027
№
8
Диаметр отверстия шпинделя
мм
72
Конусное отверстие шпинделя
Метрический
80
Передняя бабка
Количество скоростей шпинделя
21
Диапазон оборотов
об/мин
20-2000
Мощность главного двигателя
кВт
7.5(11)
Подачи
Количество подач
120
Диапазон продольных подач
мм/об
0.04-12
Диапазон поперечных подач
мм/об
0.02-6
Резьбы
Количество резьб
64
Шаг миллиметровой резьбы
мм
0.5-120
Шаг дюймовой резьбы
вит/1
60-
Шаг модульной резьбы
мм
0.125-30
Шаг диаметральной резьбы
DP
240-1
Суппорт
Ход поперечных салазок
мм
315
Ход верхних салазок
мм
130
Задняя бабка
Диаметр пиноли
мм
90
Конус пиноли
Морзе
№5
Ход пиноли
мм
230
Вес станка CU500M
Для РМЦ 1000 мм
кг
2650
-
Описание
Описание
Токарный станок CU500M является аналогом станка 1К62, 16К20 предназначен для выполнения токарных работ - точение конусов и нарезание резьб: метрических, дюймовых. Технические характеристики и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов. Станок CU500M укомплектован трехкулачковым патроном Bison производства Польши и вращающимся центром. Электрика станка CU500M изготовлена немецкой фирмой Шнайдер-электрик. В шпиндельном узле, используются подшипники и схемы их установки только ведущих фирм SKF и FAG.
За дополнительную плату токарный станок CU500M комплектуется:
- конусной линейкой с помощью которой можно производить нарезку конусной резьбы, а также точение конусов
- устройчтвом цифровой индикации УЦИ
Все части станка CU500M изготовлены из высококачественной стали, что обеспечивает надежную работу станков и сохранение точности обработки в течение долгих лет.Стандартная комплектация токарно-винторезного станка CU500M
- 3-х кулачковый самоцентрирующийся токарный патрон 250 мм
- Вращающийся центр кМ5
-
