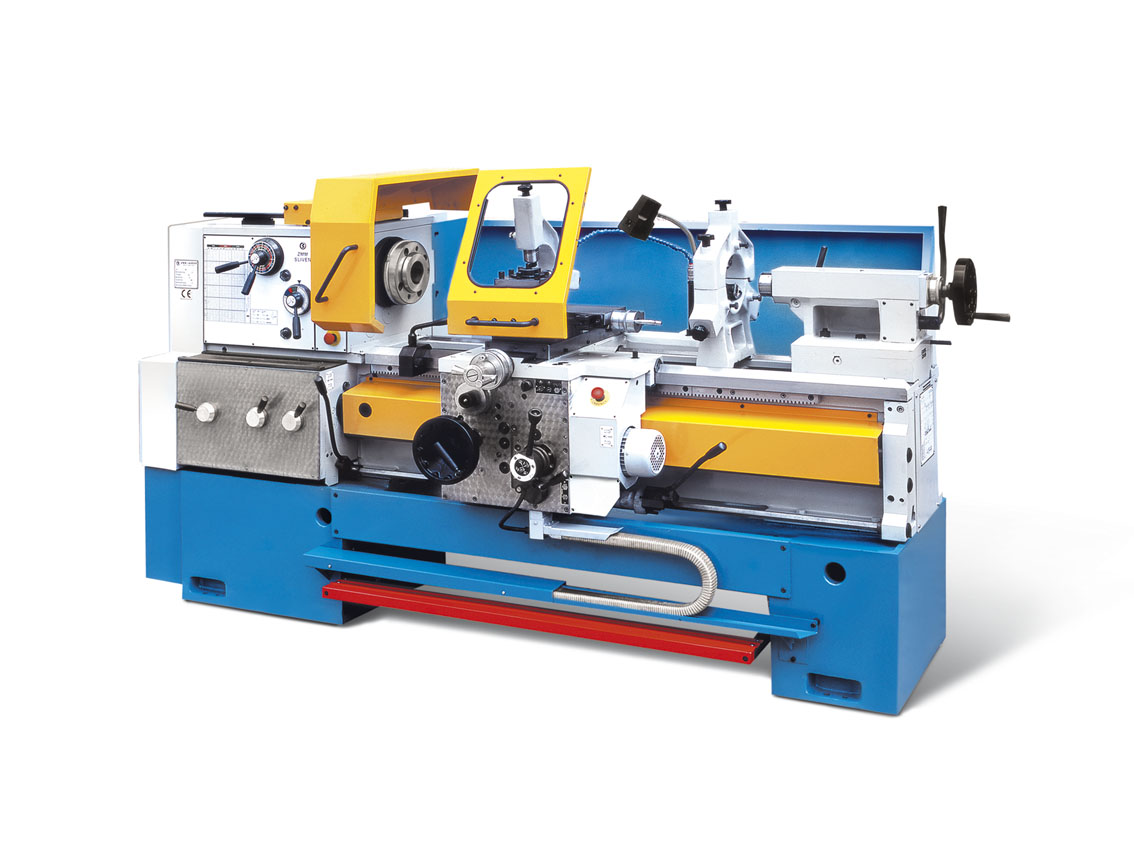

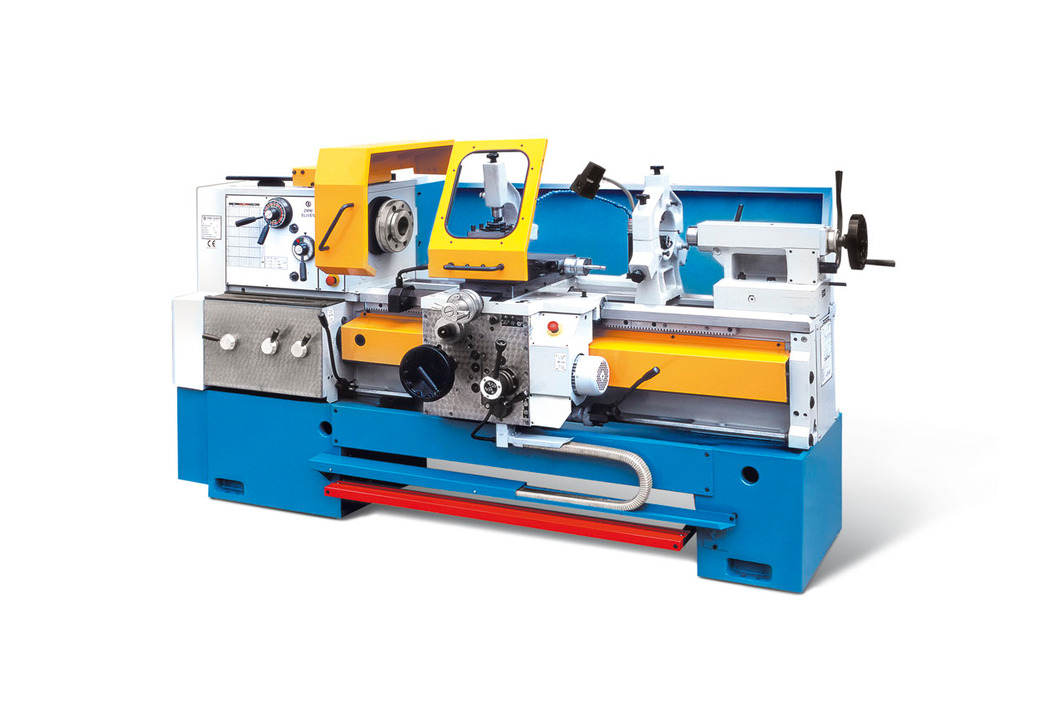

Токарно-винторезный станок ZMM CU500
Токарно-винторезный станок CU500 предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных и диаметрально питчевых. Технические характеристики и жесткость стан
| ∅ обработки над станиной | 500 мм |
| ∅ отверстия шпинделя | 62 мм |
| Расстояние между центрами | до 2000 мм |
| Мощность | 7,5 кВт |
| Масса | 2630 кг |
| Напряжение | 400 В |
- Описание и характеристики
- Отзывы (0)
- Задать вопрос
-
Характеристики
Высота центров, мм
245
Диаметр обработки над станиной, мм
500
Диаметр обработки над суппортом, мм
300
Диаметр над выемкой в станине, мм
670
Ширина направляющих, мм
360
Расстояние между центрами, мм
1000, 1500, 2000
ШПИНДЕЛЬ
Передний конец, №
8
Диаметр отверстия шпинделя, мм
62
Конусное отверстия шпинделя, Метрич.
80
ПЕРЕДНЯЯ БАБКА
Количество скоростей шпинделя
21
Диапазон оборотов, об/мин
20-2000
Мощность главного привода, кВт
7,5(11)
ПОДАЧИ
Количество подач
120
Диапазон продольных подач, мм/об
0,04-12
Диапазон поперечных подач, мм/об
0,02-6
РЕЗЬБА
Количество резьб
64
Шаг миллиметровой резьбы, мм
0,5-120
Шаг дюймовой резьбы, вит/1
60-1/4
Шаг модульной резьбы, М
0,125-30
Шаг диаметральной резьбы, DP
240-1
ПЕРЕМЕЩЕНИЕ
Ход поперечных салазок, мм
250
Ход верхних салазок, мм
130
ПИНОЛЬ
Диаметр пиноли, мм
70
Конус пиноли, Морзе
№5
Ход пиноли, мм
180
Вес Для РМЦ 1000 мм, кг
2630
Комплектация
Стандартная комплектация:
- Трехкулачковый самоцентрирующийся патрон D 250 мм
- Вращающийся центр
- Инструкция по эксплуатации на русском языке
Дополнител
-
