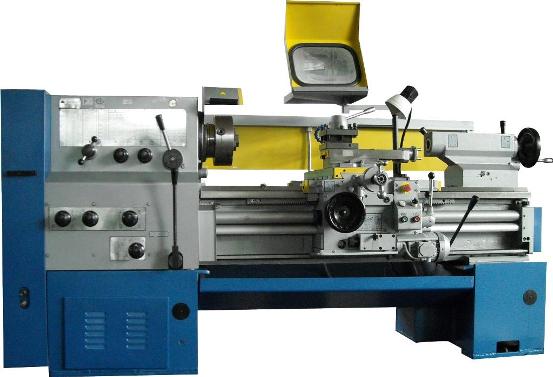

Токарно-винторезный станок ГС526У
- Характеристики
- Описание
- Комплектация
- Отзывы (0)
- Задать вопрос
-
Модель ГС526УДиаметр отверстия в шпинделя, мм 55 Наибольший диаметр обрабатываемой заготовки, мм над станиной 500 над суппортом 275 Наибольшая длина обрабатываемой заготовки, мм 1000 Наибольшая высота резца устанавливаемого на станке, мм 25 Количество скоростей шпинделя: прямого вращения/обратного вращения 22/22 Частота вращения шпинделя, об/мин 16...2000 Пределы рабочих подач суппорта продольных, мм/об 0,05...2,8 поперечных, мм/мин 0,025...1,4 Пределы шагов нарезаемых резьб метрических ,мм 0,05...112 модульных, мм 0,05...112 дюймовых, ниток на дюйм 56...0,5 питчевых, дюйм 56...0,5 Наибольший крутящий момент на шпинделе, кНм 1 Высота центров, мм 250 Конец шпинделя 6К Количество электродвигателей на станке 3 Мощность электродвигателя главного привода, кВт 11 Габаритные размеры, мм 2800х1265х1485 Масса, кг 3100 -
Станки предназначены для выполнения разнообразных токарных работ и для нарезания резьб: метрической, модульной, дюймовой, питчевой. Обозначение станка модели ГС526 приобретает дополнительные индексы:
«Б1», «Б2» и т.д. – при изменении основных технических характеристик;
«У» - при оснащении станка фартуком с встроенным двигателем ускоренного перемещения и коробкой подач, обеспечивающей возможность нарезания резьбы 11 и 19 ниток на дюйм без замены сменных шестерен в коробке передач;
«С» - при оснащении станка сверлильно-фрезерным приспособлением, предназначенным для выполнения сверлильных, фрезерных работ и нарезания резьбы под разными углами на деталях, установленных на суппорте станка;
«В» - при заказе станка с увеличенным наибольшим диаметром обработки заготовки над станиной- 630мм и суппортом - 420мм;
«А» - при заказе станка с измененным профилем направляющих станины;
«Г» - при заказе станка с выемкой в станине;
«Л» - при заказе станка с ценой деления лимба поперечного перемещения 0,02мм;
«М» - при заказе станка с механизированным приводом верхней части суппорта;
«Ц1» («Fagor»), «Ц2» («СКБ ИС»), «Ц3» («SINO») и т.д. – при заказе станка с различными устройствами цифровой индикации и преобразователями линейных перемещений.
«РЦ» - при заказе станка с устройством цифровой индексации и преобразователями линейных перемещений и с бесступенчатым регулированием частоты вращения шпинделя;
«Е» - при поставке станка, имеющего маркировку «СЕ» и соответствующего требованиям безопасности Директив ЕС.
Станки модели ГС526 выпускаются с межцентровым расстоянием (РМЦ) 1000мм, исполнения ГС526-01 с РМЦ 1500 мм, исполнения ГС526-02 с РМЦ 2000 мм, исполнения ГС526-03 с РМЦ 3000 мм.
Примечания
- Для станков с индексом В.
- Для станков с индексом Г.
- Для станков с расстоянием между центрами (РМЦ) 1000 мм – при переходе задней бабки на 70 мм за торец станины.
- Для станков с РМЦ 1500 мм – при переходе задней бабки на 70 мм за торец станины.
- Для станков с РМЦ 2000 мм – при переходе задней бабки на 70 мм за торец станины.
- Для станков с РМЦ 3000 мм – при переходе задней бабки на 70 мм за торец станины.
- По заказу.
Схема транспортирования
L, мм
1000
1500
2000
3000*
A, мм
1073
1098
1123
1250*
* Для станка с индексом «В».
Транспортные характеристики станка
Наименование характеристики
Значение
РМЦ, мм
1000
1500
2000
3000*
Длина, мм, не более
2800
3380
3880
4880*
Ширина, мм, не более
1265
Высота, мм, не более
1360, 1430*,1960**
Масса станка, кг, не более
3100
3500
3680
4400*
* Значения для станка с индексом «В»
* *Значение для станка с индексом «С»
-
Комплектность:
Обозначение
Наименование
Количеств
