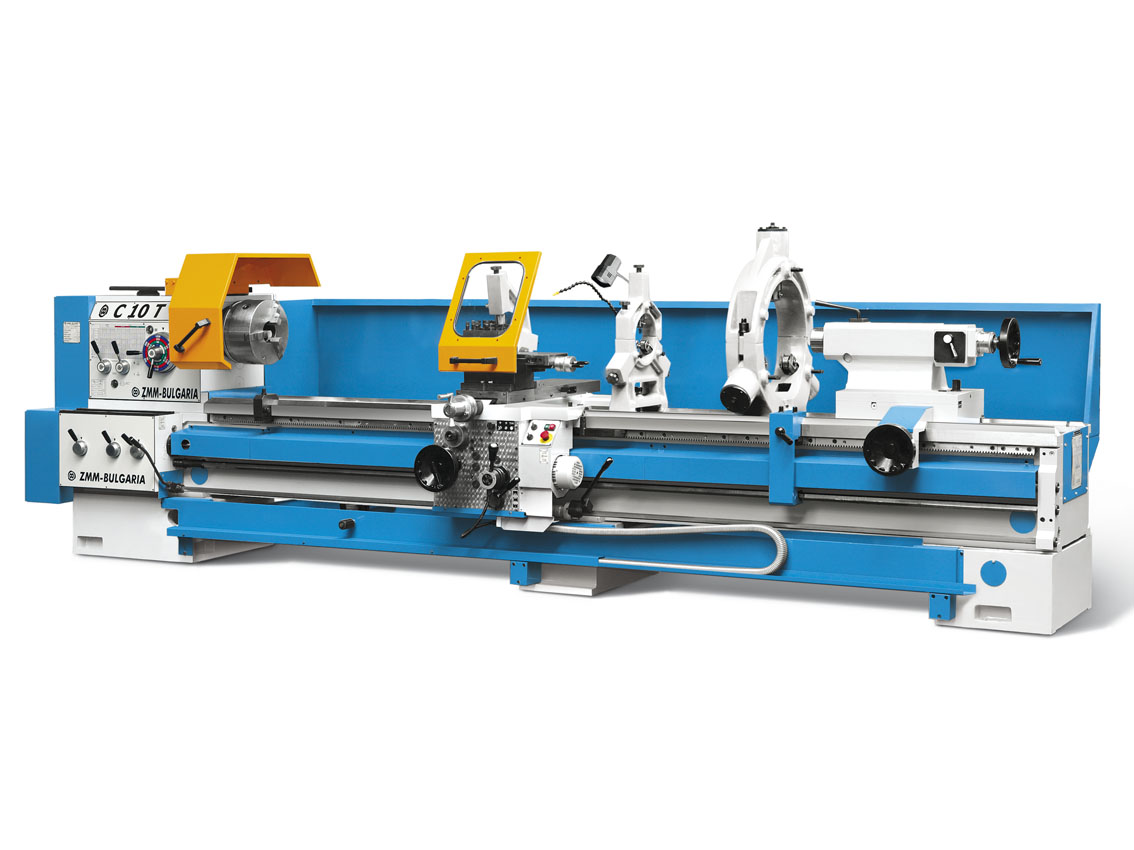

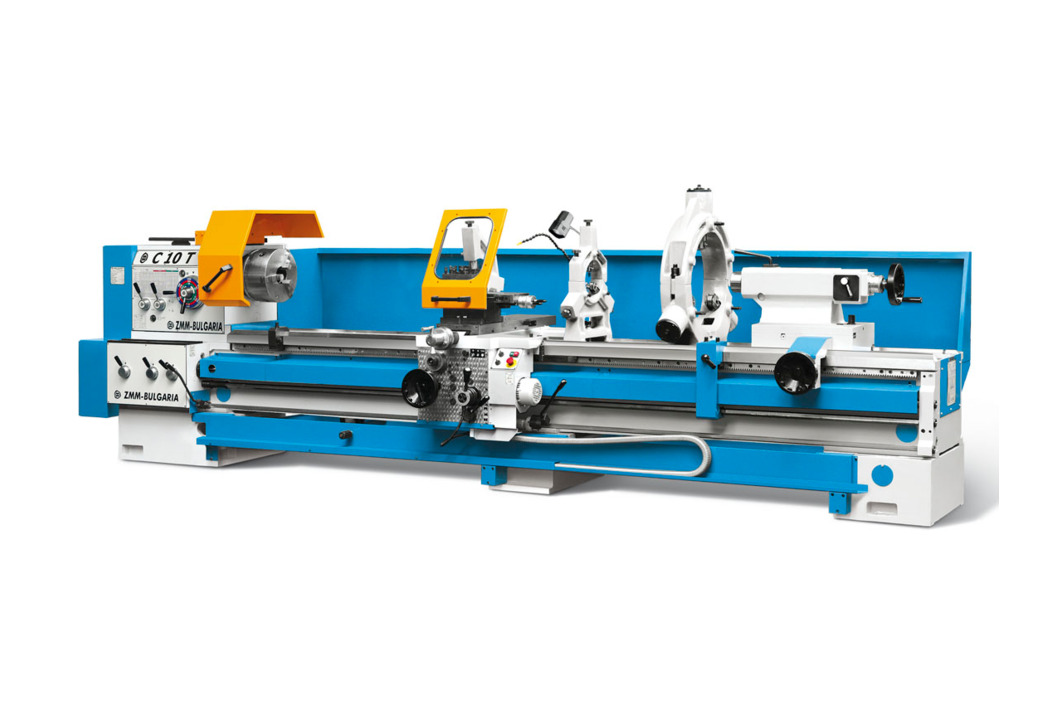

Токарно-винторезной станок ZMM С10TH

Высота центров, мм

430

Диаметр обработки над станиной, мм

860

Диаметр обработки над суппортом, мм

620

Диаметр над выемкой в станине, мм

1050

Ширина направляющих, мм

560

Расстояние между центрами, мм

600-5000

ШПИНДЕЛЬ

Передний конец, №

11

Диаметр отверстия шпинделя, мм

132

Конусное отверстия шпинделя, Метрич.

140

Количество скоростей гпинделя

12

Диапазон оборотов об/мин

8-1050

ПОДАЧИ

Мощность главного привода кВт

15(18,5)

Количество подач

150

Диапазон продольных подач, мм/об

0,039-18

Диапазон поперечных подач, мм/об

0,02-9

РЕЗЬБА

Количество резьб

75

Шаг миллиметровой резьбы, мм

0,5-180

Шаг дюймовой резьбы, вит/1

60-1/6

Шаг модульной резьбы, М

0,125-45

Шаг диаметральной резьбы, DP

240-2/3

ПЕРЕМЕЩЕНИЕ

Ход поперечных салазок, мм

430

Ход верхних салазок, мм

150

ПИНОЛЬ

Диаметр пиноли, мм

105

Конус пиноли, Морзе

№6

Ход пиноли, мм

225

Вес Для РМЦ 1000 мм, кг

5400
