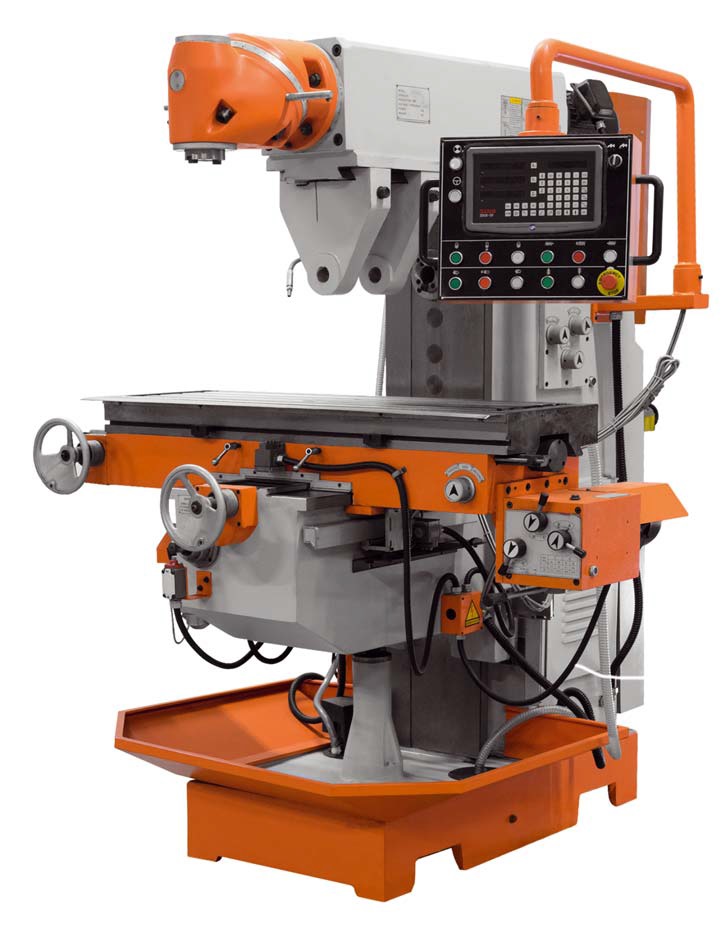

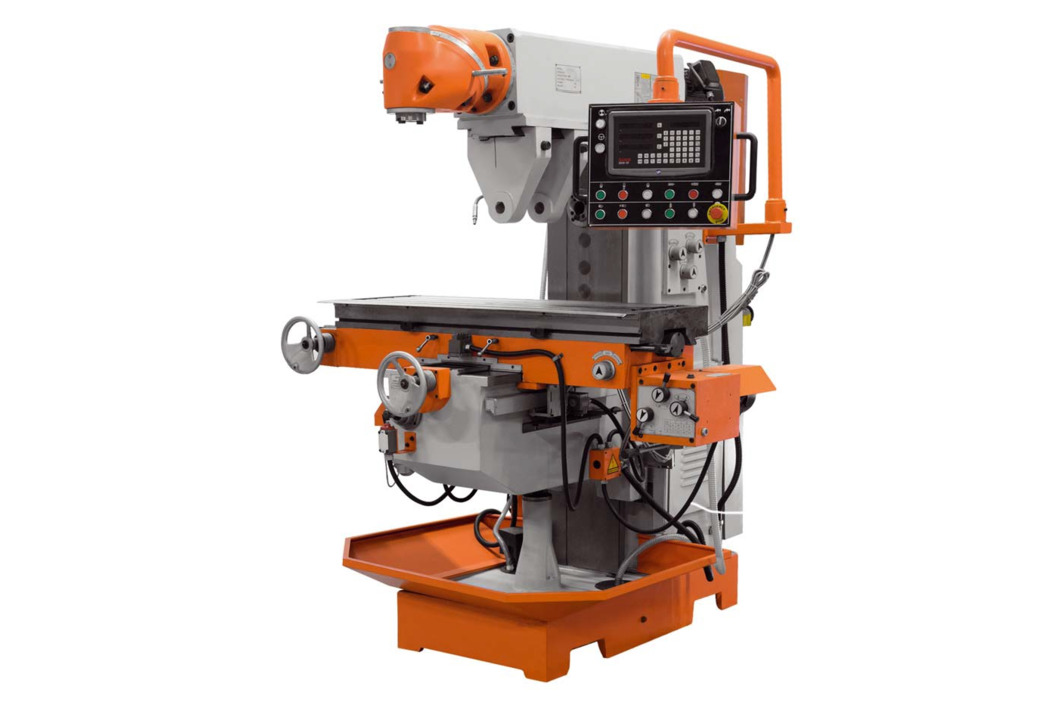

Станок универсально-фрезерный Stalex LM1450
- Описание и характеристики
- Отзывы (0)
- Задать вопрос
-
Описание
Описание
Станок предназначен для фрезерования плоских поверхностей и фасонного вертикального фрезерования (вертикальный шпиндель), сверления глухих и сквозных отверстий, рассверливания, зенкерования, развертывания.
Конструкция станка Stalex LM1450 позволяет работать как с вертикальным, так и с горизонтальным шпинделем.
Продольная и вертикальная подача стола, частота вращения вертикального и горизонтального шпинделя регулируются через коробку скоростей.Станок имеет централизованную подачу смазки узлов, которая позволяет оператору быстро смазывать основные узлы станка, что значительно позволяет увеличить срок эксплуатации оборудования до планово-предупредительного ремонта.
Обработка заготовок ведётся в ручном и полуавтоматическом режиме. Рабочий стол перемещается с помощью рукояток (подача в ручном режиме) и с помощью блока управления размещённой справа от стала (подача в автоматическом режиме). Вертикальная обработка на фрезерном станке Stalex осуществляется через универсальную поворотную головку имеющую наклон в обе стороны ±180º. Горизонтальный шпиндель для дискового, шпоночного и фасонного горизонтального фрезерования. На станке размещена система подачи СОЖ в зону резания с внутренней циркуляцией и фильтрацией жидкости.
Движение рабочего стола осуществляется по трём плоскостям. Массивный рабочий стол имеет Т-образные пазы для установки и закрепления заготовок и дополнительного оборудования.
Для точного позиционирования инструмента (SDS6-3V) и обработки изделий в стандартной комплектации станка устройство цифровой индикации (УЦИ) по трём осям Х/Y/Z (продольное/поперечное/вертикальное движение стола), плюс в оснастке цанговый патрон с набором цанг (8шт, 4-16мм).Конструкция универсального станка Stalex LM1450 и УЦИ SDS6-3V позволяет оператору быстро переналаживать один процесс фрезерной обработки на другой технологический процесс.
Особенности
- Массивная чугунная конструкция;
- Основные узлы станка изготовлены из высокопрочного чугуна или стали;
- Вертикальный и горизонтальный шпиндель;
- Перемещение стола в трёх плоскостях;
- Автоматическое перемещение стола при помощи электропривода;
- Устройство цифровой индикации (УЦИ) по трём осям Х/Y/Z (SDS6-3V);
- Система подачи СОЖ;
- Подсветка рабочей зоны станка;
- Возможность поворота фрезерной головки в обе стороны на 360º;
- Централизованная подача смазки узлов.
Характеристики
Технические характеристики:
Макс. диаметр торцевого фрезерования 125 мм (В) / 100 мм (Г) Макс. диаметр вертикального фрезерования 35 мм Макс. диаметр сверления 65 мм Угол поворота фрезерной головки 360° Конус шпинделя ISO40 (В) / ISO40 (Г) Диапазон скоростей вертикального шпинделя 35 - 1600 об/мин Диапазон скоростей горизонтального шпинделя 40 - 1300 об/мин Расстояние от шпинделя до поверхности стола 150 - 600 мм Размер рабочего стола 1250 х 360 мм Диапазон скоростей шпинделя (XYZ) 100 х 300 x 390 мм Т-образные пазы (число-ширина-расстояние) 3 / 18 / 80 мм Мощность главного электродвигателя 3 кВт Автоматическое перемещение стола электроприводом стандартная комплектация Устройство цифровой индикации (УЦИ) по осям Х/Y/Z стандартная комплектация Система подачи СОЖ стандартная комплектация Размер упаковки 1670 х 1670 х 2250 мм Вес нетто/брутто 2600 / 2800 кг -
