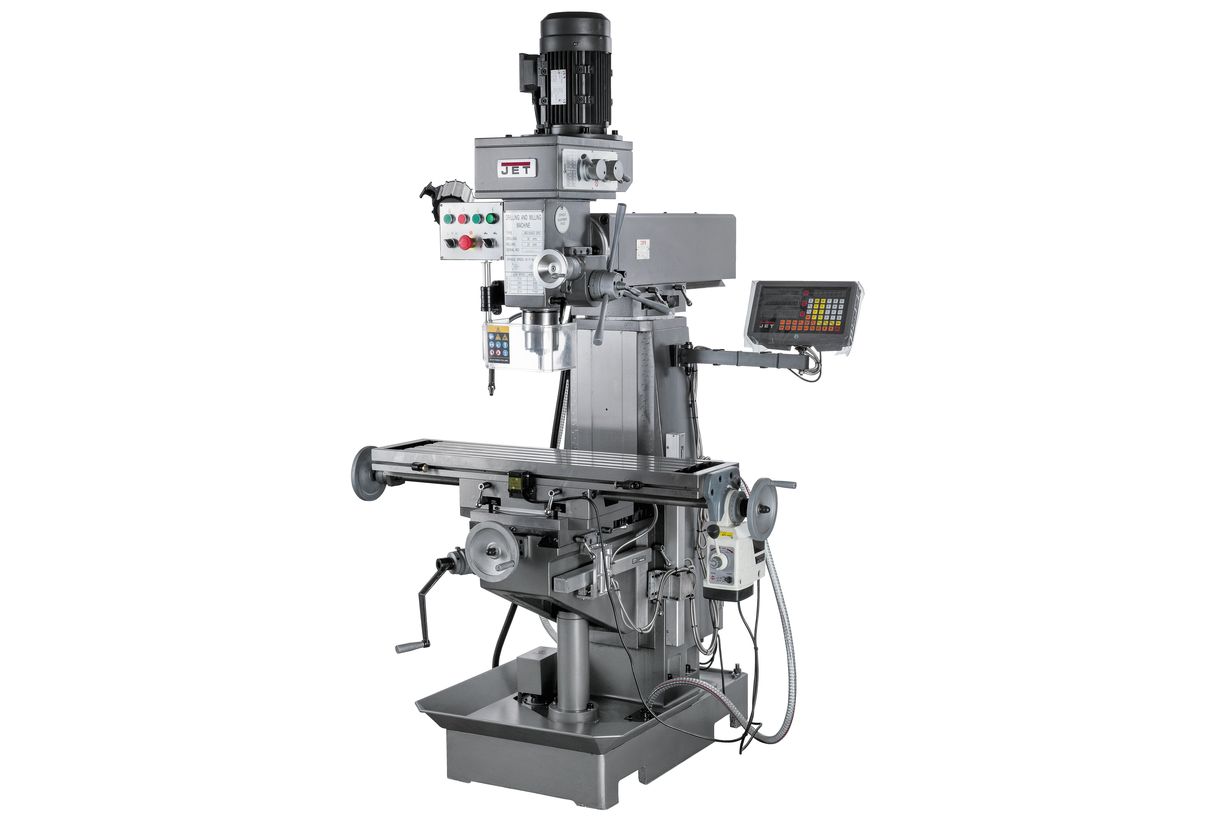

JET JMD-939GV DRO Широкоуниверсальный фрезерный станок
- Характеристики
- Описание
- Комплектация
- Отзывы (0)
- Задать вопрос
-
Напряжение, В 400 Максимальный диаметр сверления сталь, мм 30 Максимальный диаметр концевой фрезы, мм 20 Максимальный диаметр торцевой фрезы, мм 63 Вертикальный шпиндель Частота вращения вертикального шпинделя, об/мин 115-1750 Мощность двигателя вертикального шпинделя, кВт 1,5 Конус шпинделя ISO 40 (DIN 2080) Диапазон наклона фрезерной головки, град ±90⁰ Поворот консоли фрезерной головки в горизонтальной плоскости, град ±360⁰ Ход пиноли шпинделя, мм 120 Расстояние от вертикального шпинделя до колонны, мм 250-650 Расстояние от вертикального шпинделя до стола, мм 85-420 Фрезерный стол Размер стола по оси X и Y, мм 1000х240 Ход стола по оси X и Y, мм 585 х 185 Диапазон поворота стола, град ±30⁰ Ширина Т-образного паза основания, мм (3) 14 Максимальная нагрузка на стол, кг 150 Страна производителя Китай Длина, мм 1340 Ширина, мм 1140 Высота, мм 2250 Масса, кг 800 Длина в упаковке, см 144 Ширина в упаковке, см 120 Высота в упаковке, см 230 Масса в упаковке, кг 880 -
Описание
Благодаря своим уникальным возможностям, богатой комплектации и конкурентоспособной цене JMD-939GV DRO интересен широкому кругу потребителей. Станок может с одинаковой эффективностью применяться промышленными предприятиями самого различного уровня, профильными и многопрофильными мастерскими, конструкторскими учреждениями, исследовательскими институтами и т.д.
Этот станок немного проще, представленной ранее модели JMD-939GV DRO и у него есть несколько основных отличий, а в частности у него отсутствует горизонтальный шпиндель, и он оснащен механической коробкой переключения скоростей вращения шпинделя. Для тех производственных задач, где нет необходимости в горизонтально-фрезерных операциях, модель JMD-939GV DRO станет незаменимым помощником при фрезеровании или сверлении различных деталей.
Модель JMD-939GV DRO является логическим переходом от профессиональных сверлильно-фрезерных станков серии JMD-15, 18, 45 и 50 к промышленным универсальным фрезерным станкам.

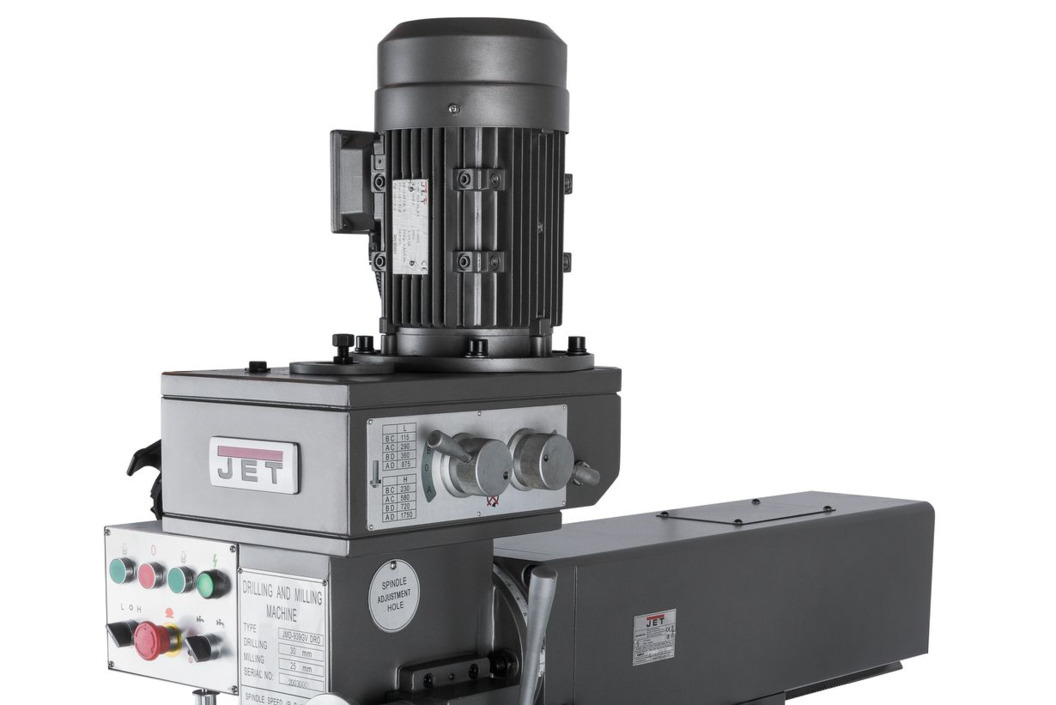

На станке JMD-939GV DRO можно производить сверление отверстий до диаметра 30 мм и фрезеровать концевыми фрезами до диаметра 20 мм. На станке установлен вертикальный шпиндель со скоростью вращения в диапазоне 115-1750 об/мин. Расстояние между вертикальным шпинделем и столом от 85 до 420 мм, вертикальным шпинделем и поверхностью колонны от 250 до 650 мм. Выбор скоростей вертикального шпинделя осуществляется с помощью механической коробки скоростей, расположенной с правой стороны станка.

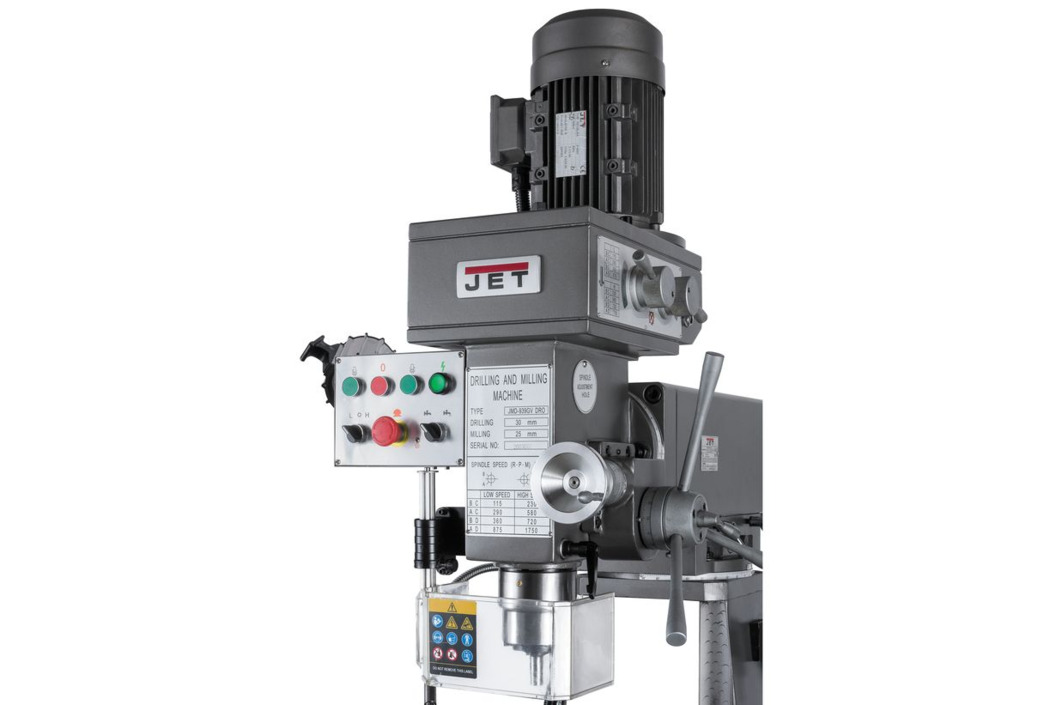

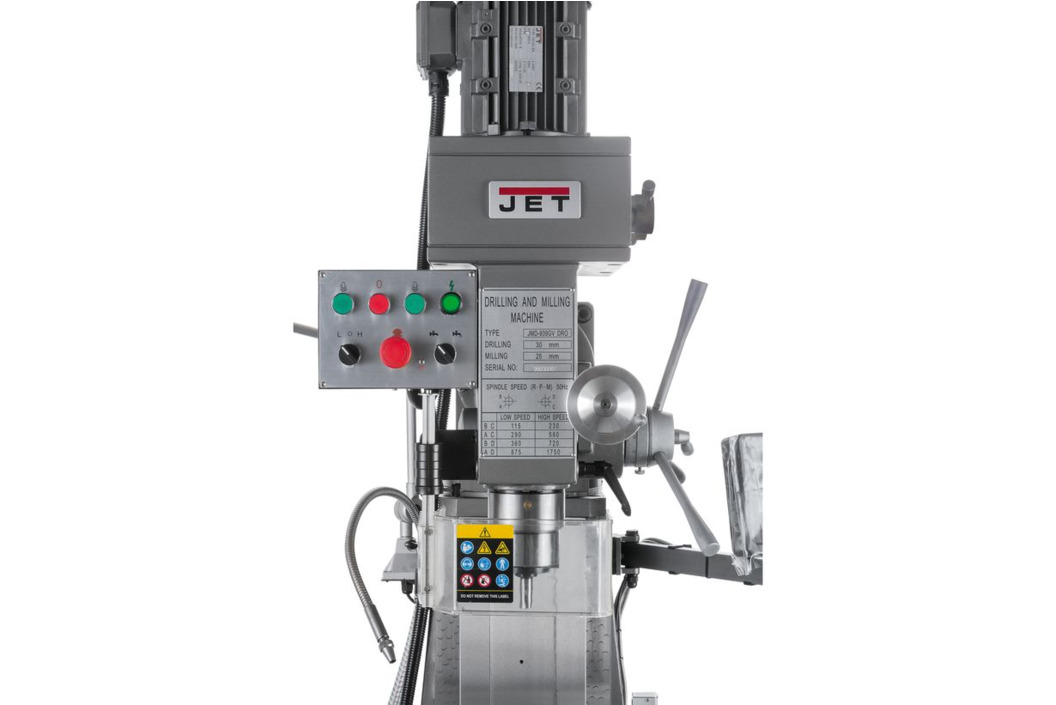

Для удобства работы фрезерная головка имеет механизм наклона влево или вправо в вертикальной плоскости на 90° и поворота консоли на 360° в горизонтальной плоскости.
Вертикальный шпиндель имеют функцию реверса.

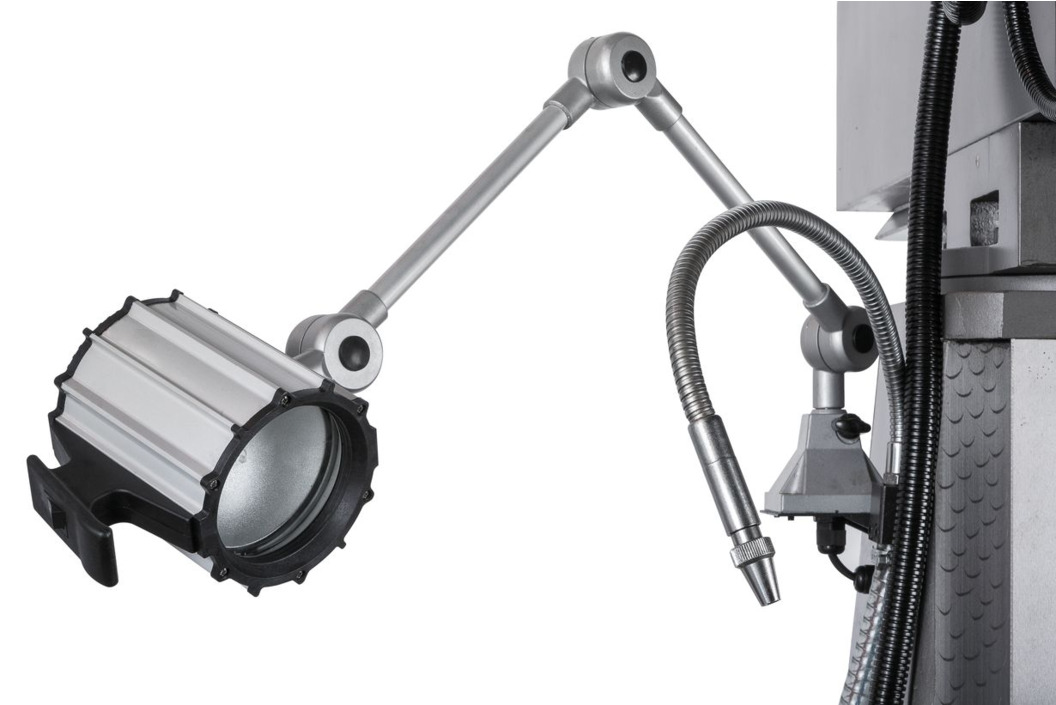

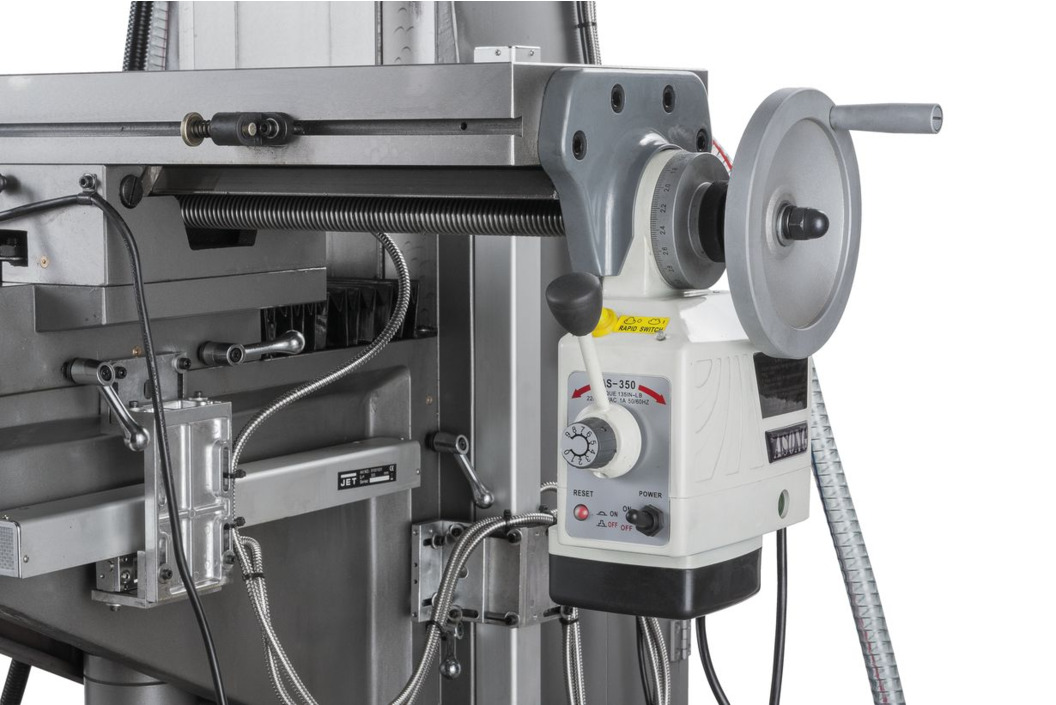

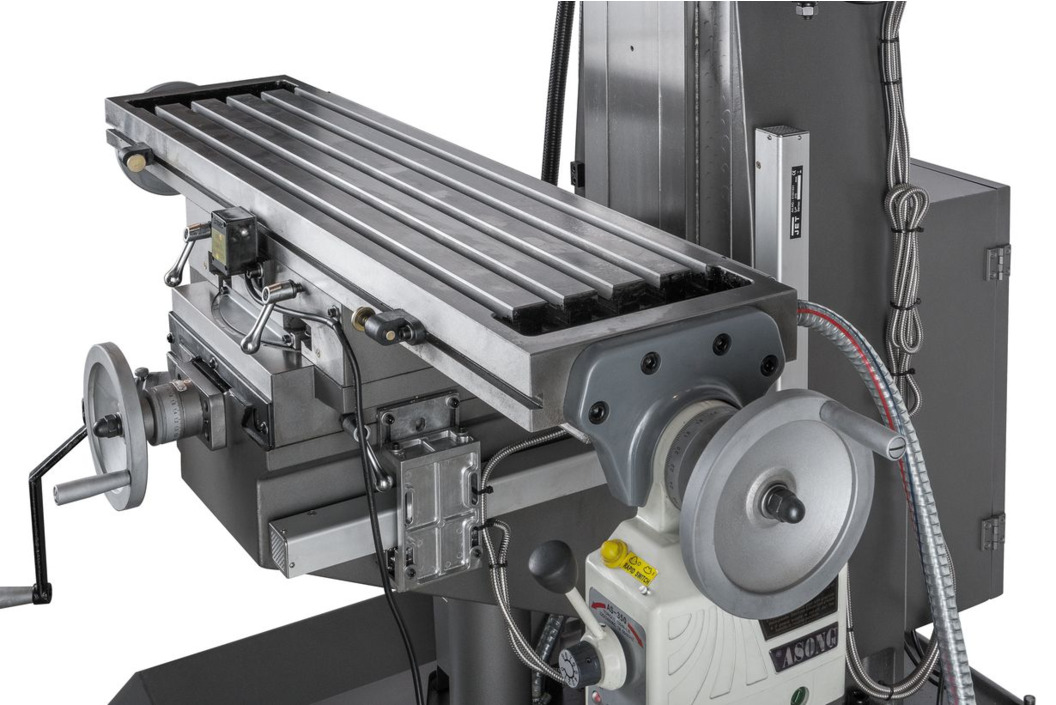

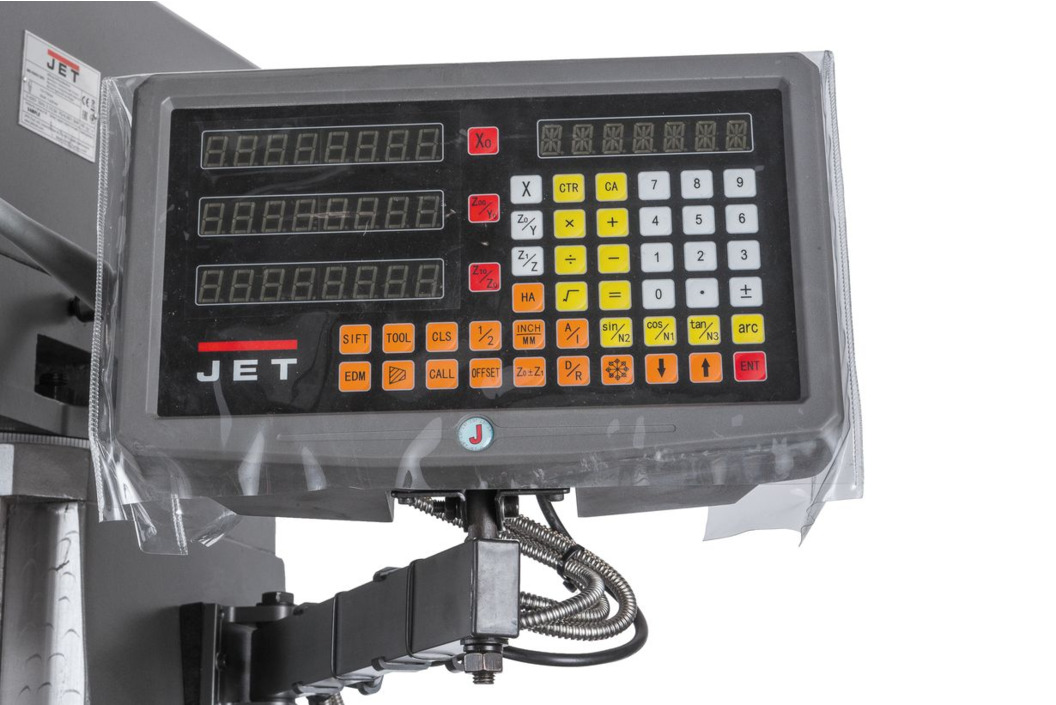

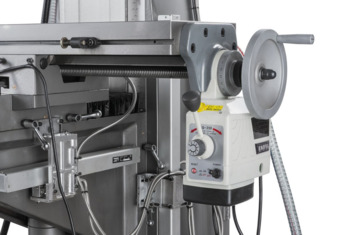

Для повышения точности и скорости обработки универсальный станок JMD-939GV DRO оснащен Устройством Цифровой Индикации (УЦИ), устройством автоподачи по оси X и система подачи СОЖ, а также имеет лампу освещения рабочей зоны и ряд других полезных опций.
-
Комплектация
- Шомпол М16 – 1шт.
- Оправка ISO40/MT3 – 1шт.
- Переходная втулка MT3/MT2 – 1шт.
- Дорн ISO40/В18 – 1шт.
- Сверлильный патрон 3-16 мм/В18
- Болт М14х55 (с шайбой и гайкой) для Т-образного паза – 2шт.
- Клин-выколотка – 2шт.
- Рожковый ключ 17-19 – 1 шт.
- Рожковый ключ 22-24 – 1 шт.
- Масленка
- Инструкция по эксплуатации
-
