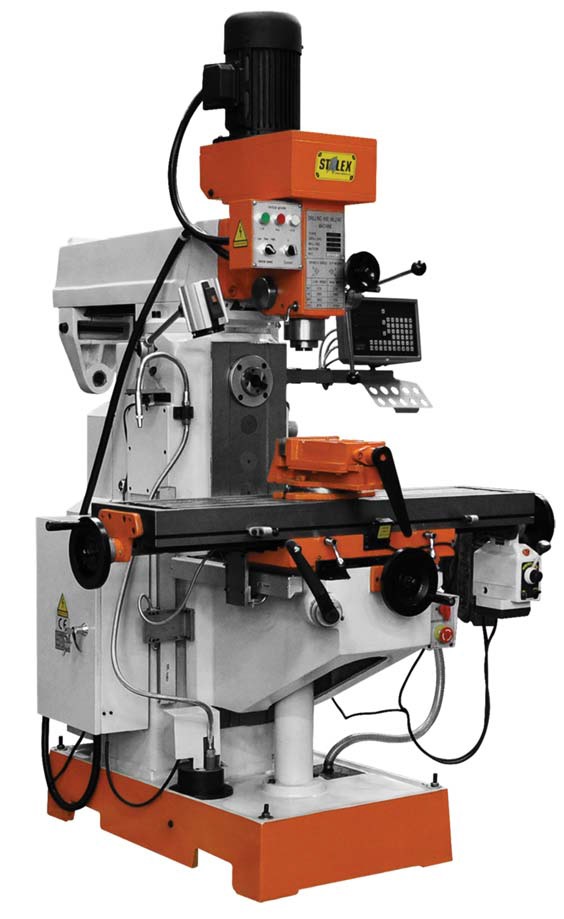

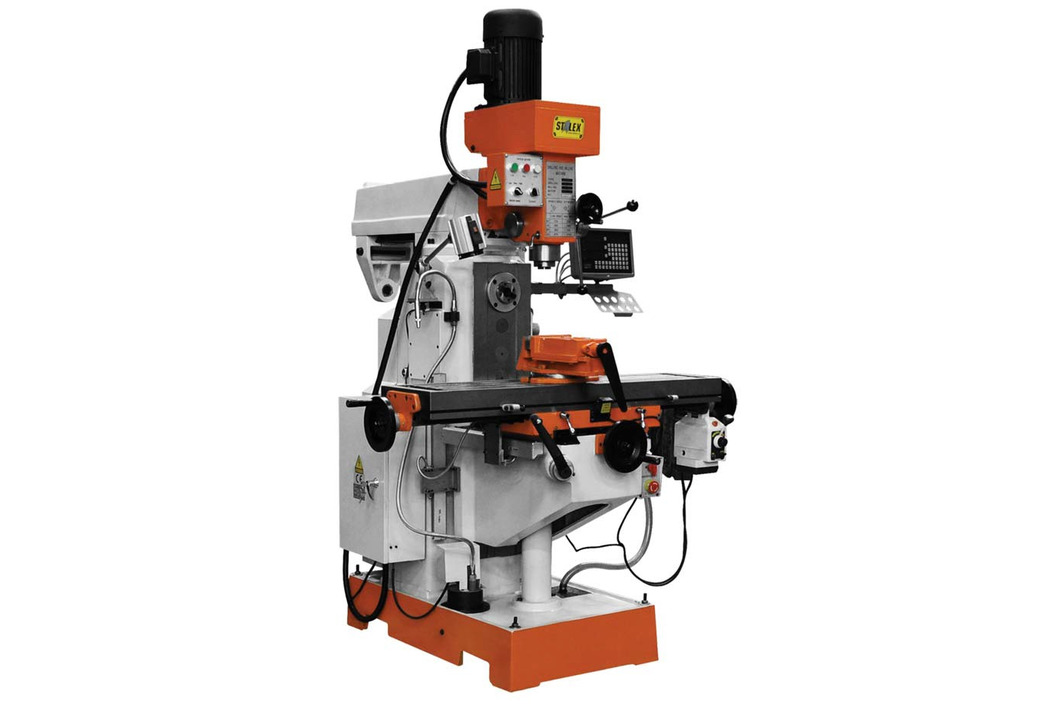

Станок сверлильно-фрезерный Stalex ZX6350C
- Описание и характеристики
- Отзывы (0)
- Задать вопрос
-
Описание
Описание
Сверлильно-фрезерный cтанок Stalex ZX6350C используется в серийном и мелкосерийном производстве, точность обрабатываемых изделий позволяет работать станку так же и на опытных производствах и в ряду технологических нужд производства.
Конструкция станка Stalex ZX6350C позволяет работать с вертикальным и горизонтальным шпинделем, станок предназначен для фрезерования плоских поверхностей и фасонного вертикального фрезерования (вертикальный шпиндель), сверления глухих и сквозных отверстий, рассверливания, зенкерования, развертывания.
Разворот верхней части станка на 180º для перехода работы с вертикального шпинделя на горизонтальный шпиндель для дискового, шпоночного и фасонного горизонтального фрезерования. На станке размещена система подачи СОЖ в зону резания с внутренней циркуляции и фильтрации жидкости.
Движение рабочего стола осуществляется по трём плоскостям. Массивный рабочий стол имеет Т-образные пазы для установки и закрепления заготовок и дополнительного оборудования. Станок Stalex ZX6350C укомплектован станочными поворотными тисками для фрезерных и сверлильных операций. На станке установлено автоматическое перемещение стола при помощи электропривода.
Так же в стандартной комплектации станка – устройство цифровой индикации (УЦИ) по трём осям Х/Y/Z для точного позиционирования инструмента (SDS6-3V) и обработки изделий, плюс оснастка:
- Цанговый патрон с набором цанг (8шт, 4-16мм)
- Сверлильный патрон 1-16/В18 с оправкой для сверлильных патронов с укороченным конусом Морзе
- Две оправки с наборами втулок для горизонтального фрезерования
Особенности
- Массивная чугунная конструкция;
- Основные узлы станка изготовлены из высокопрочного чугуна или стали;
- Вертикальный и горизонтальный шпиндель, разворот консоли на 180°;
- Перемещение стола в трех плоскостях;
- Автоматическое перемещение стола при помощи электропривода;
- Устройство цифровой индикации (УЦИ) по трём осям Х/Y/Z (SDS6-3V);
- Система подачи СОЖ;
- Подсветка рабочей зоны станка;
- Комплектуется поворотными тисками и оснасткой;
- Возможность поворота вертикального шпинделя в обе стороны на 90°.
Характеристики
Технические характеристики:
Макс. диаметр сверления 50 мм Макс. диаметр торцевой фрезы 100 мм Макс. диаметр концевой фрезы 25 мм Макс. диаметр растачивания 120 мм Макс. диаметр нарезаемой резьбы М16 Диапазон вращения вертикального шпинделя: 8 ступеней 115 - 1750 об/мин Диапазон вращения горизонтального шпинделя: 12 ступеней 40 - 1300 об/мин Расстояние от шпинделя до поверхности стола 90-400 мм Размер рабочего стола 1120 х 280 мм Ход рабочего стола (продольный-поперечный) 600 х 230мм Т-образные пазы: 3 14 мм Диапазон поворота вертикального шпинделя 90° влево / 90° вправо Мощность главного электродвигателя вертикальный 0,85/1,5 кВт горизонтальный 2,2 кВт Автоматическое перемещение стола электроприводом стандартная комплектация Устройство цифровой индикации (УЦИ) по осям Х/Y/Z стандартная комплектация Система подачи СОЖ стандартная комплектация Размер упаковки 1600 х 1400 х 2220 мм Вес 1120 кг -
