Настольный универсальный фрезерный станок JET JUM-X2
- Описание и характеристики
- Рекомендуем с JUM-X2
- Отзывы (0)
- Задать вопрос
-
Описание
ОСОБЕННОСТИ:
- тип станка - универсальный фрезерный станок;
- возможность переустановки шпинделя в горизонтальное положение;
- корпус станка изготовлен из серого чугуна;
- движение рабочего стола по осям X,Y и Z;

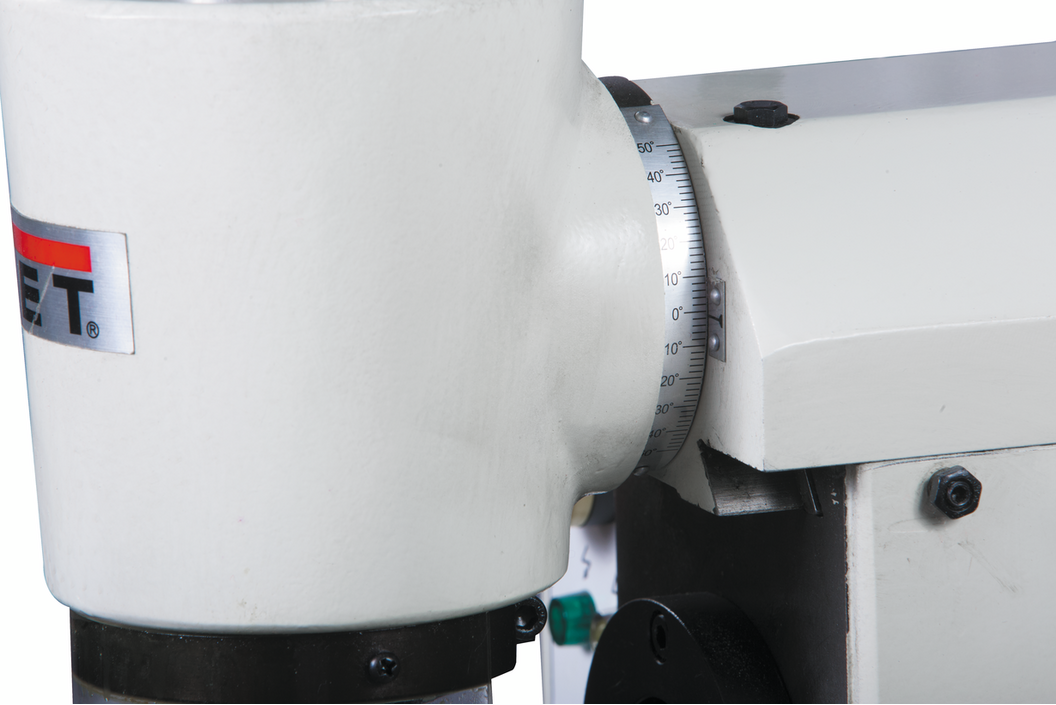

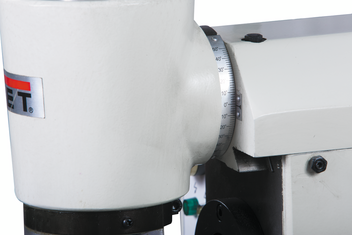

- возможность поворота головы влево и вправо на 45 0;
- плавная регулировка частоты вращения;
- фрезерная головка без хода пиноли.
- Электронная защита двигателя

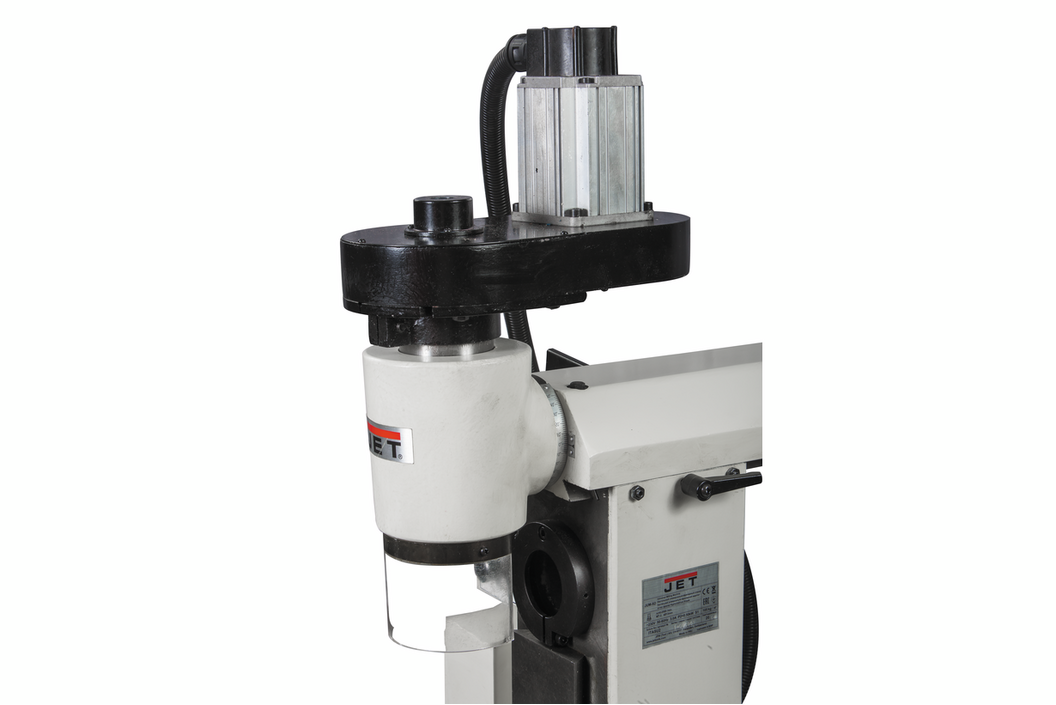

- Мощный бесколлекторный двигатель с плавной регулировкой частоты вращения
- Инструмент для обслуживания
- Руководство по эксплуатации

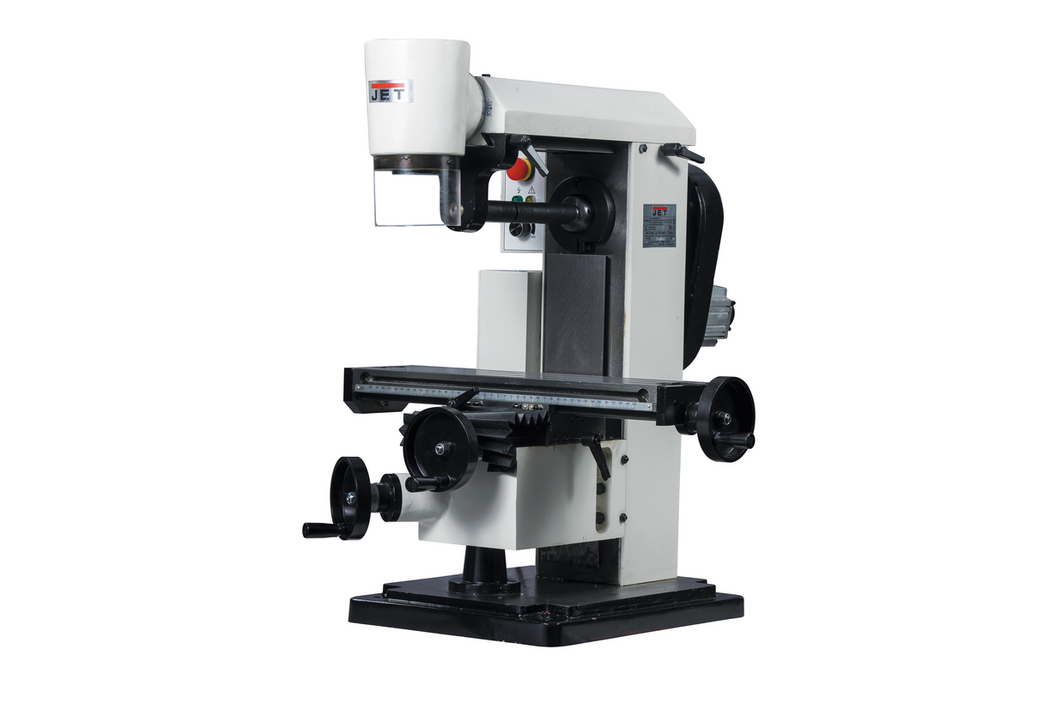

Станок JUM-X2 представляет собой модель универсального фрезерного станка, предназначенного для выполнения широкого спектра технологических операций. Станок изготавливается компанией JET в настольном варианте, имеет питание от электросети напряжением 230 В.. Модель может использоваться в домашней обстановке, на производстве. Технические возможности оборудования позволяют выполнять сверлильные и фрезерные работы в вертикальном и горизонтальном положении. Станок оснащен механизмом переустановки фрезерной головки в горизонтальное положение для выполнения сложных технологических операций без переустановки заготовки. Для удобства обработки заготовок сложной конфигурации модель JUM-X2 обладает функцией подачи рабочего стола сразу по трем осям. Голова может осуществлять поворот влево и вправо в диапазоне 0- 45 0.
Станок имеет универсальную конструкцию, обладая прочным и устойчивым основанием. Настольное исполнение позволяет использовать станок с максимальной эффективностью. Модель рассчитана на работу со шпинделем под конус МК-3. Максимально допустимый диаметр режущих инструментов при сверлении составляет 16 мм. Допустимый диаметр торцевой фрезы для работы на станке - 63 мм. Ход пиноли в данной модели отсутствует. Вылет шпинделя составляет 265 мм. Станок комплектуется сверлильным патроном, оправкой под горизонтальный шпиндель.
Оборудование имеет мощный электродвигатель 0,75 кВт, обеспечивающий вращение шпинделя в необходимом скоростном режиме. Станок JUM-X2 оснащен системой плавной регулировки частоты вращения шпинделя. Диапазон частоты вращения шпинделя 0-2500 об/мин, в зависимости от технологичности режима резания. Включение и выключение станком, смена частоты вращения шпинделя осуществляются с пульта управления, расположенного на левой стороне стойки.

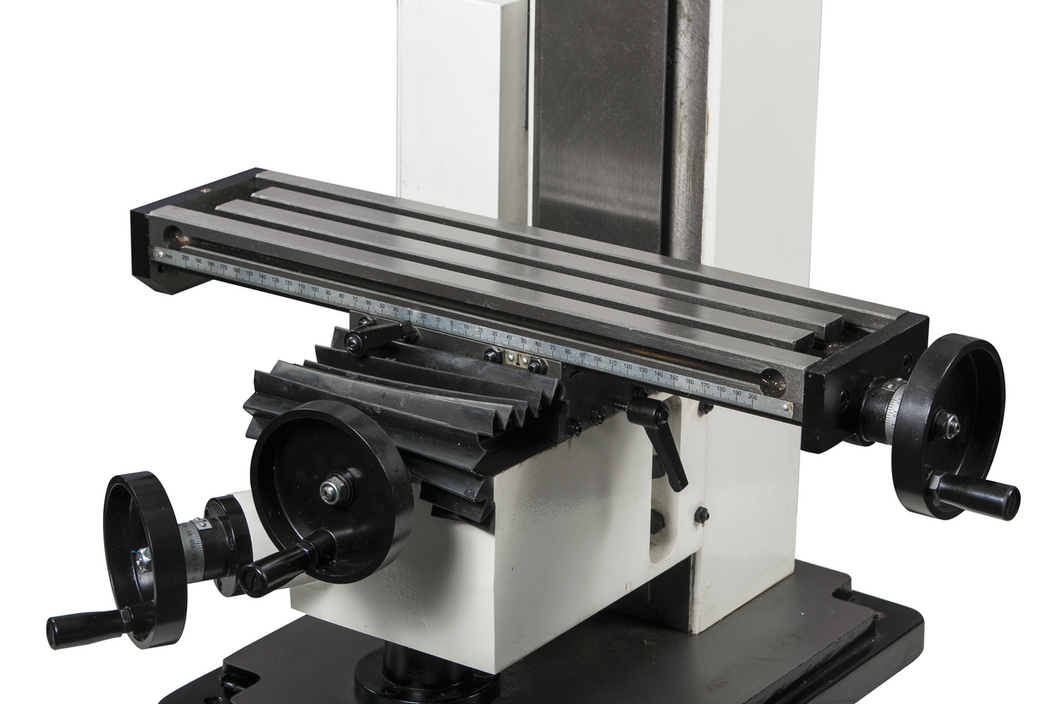

Рабочий стол оснащен Т-образными пазами в количестве 3 шт. Ширина пазов составляет 12 мм, позволяя устанавливать дополнительную оснастку, механические тиски для крепежа заготовок. Рабочая зона закрыта защитным экраном. Вес станка составляет 95 кг.
Характеристики
ХАРАКТЕРИСТИКИ
Напряжение, В 230 Максимальный диаметр сверления сталь, мм 13 Максимальный диаметр сверления чугун, мм 15 Максимальный диаметр торцевой фрезы, мм 30 Максимальный диаметр концевой фрезы, мм 30 Сверлильный патрон 1-13 Частота вращения вертикального шпинделя, об/мин 0 - 2500 Количество скоростей вертикального шпинделя, шт плавно Шомпол М12 Конус вертикального шпинделя МК-3 Диапазон поворота вертикальной головы (вправо/влево) ±45° Расстояние от вертикального шпинделя до стола, мм 230 Расстояние от вертикального шпинделя до стойки, мм 265 Частота вращения горизонтального шпинделя, об/мин 0 - 2500 Количество скоростей горизонтального шпинделя, шт плавно Конус горизонтального шпинделя МК-3 Расстояние от горизонтального шпинделя до стола, мм 230 Диаметр вала под дисковую фрезу 16 Размер стола по оси X и Y, мм 460 x 120 Ход стола по оси X и Y, мм 300 x 120 Ход стола по оси Z, мм 205 Ширина Т-образного паза стола, мм 12 Количество Т-образных пазов стола, шт 3 Тип двигателя Бесколлекторный Мощность вертикального двигателя, кВт 0,5 Мощность горизонтального двигателя, кВт 0,5 Макс. диаметр дисковой фрезы 63 мм Наклон вертикального положения 45° влево/вправо Горизонтальный шпиндель-стол 230 мм Перемещение стола по оси X/Y/Z 300 x 120 х 205 мм Т-образный паз 12 мм Страна производителя Китай Длина, мм 594 Ширина, мм 740 Высота, мм 696 Масса, кг 95 Масса в упаковке, кг 122 Комплектация
- Оправка горизонтального шпинделя
- Сверлильный патрон с оправкой
-
