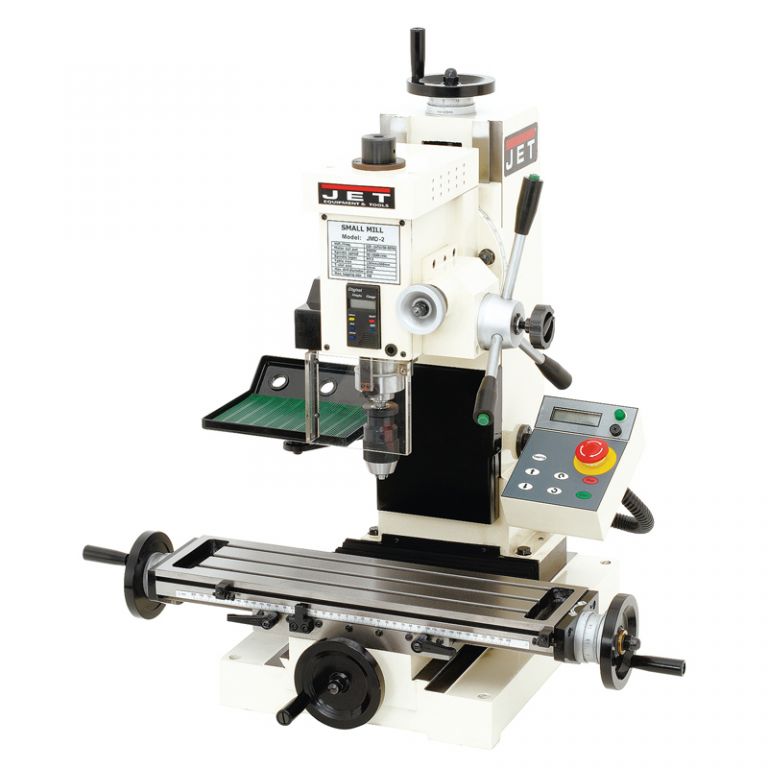

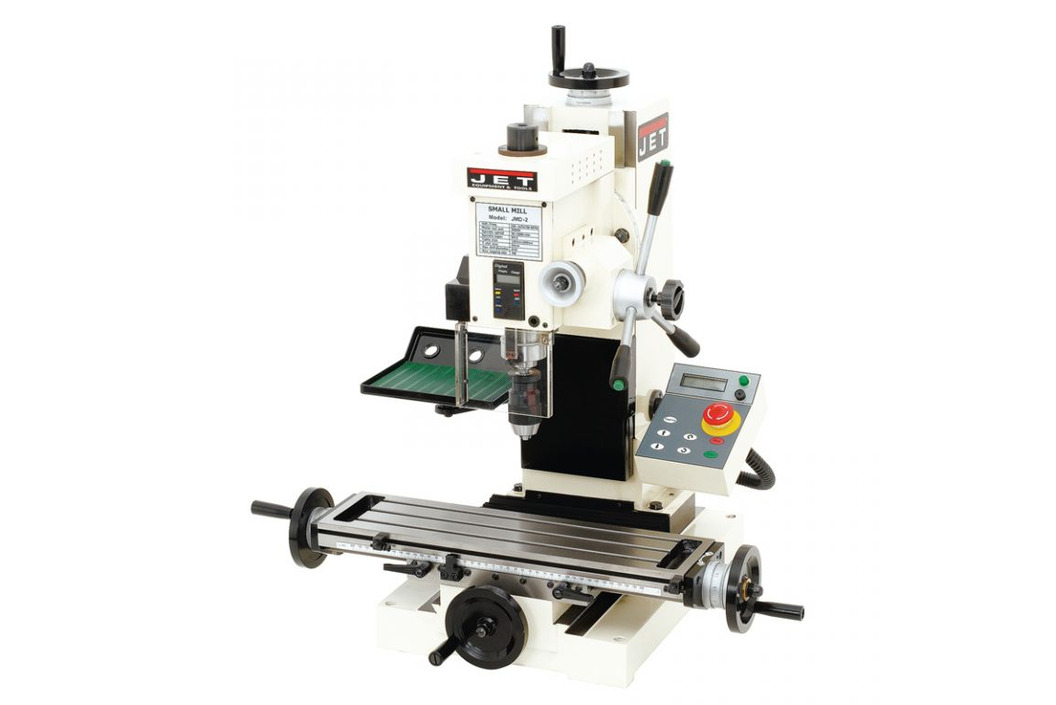

Фрезерно-сверлильный станок JET JMD-2
- Описание и характеристики
- Отзывы (0)
- Задать вопрос
-
Описание
Описание фрезерно-сверлильного станка JMD-2:
- Корпус из серого чугуна для уменьшения вибрации
- Безколлекторный двигатель, имеет плавную регулировку частоты вращения
- Большой вращающий момент и устойчивая скорость вращения
- Правое и левое вращение шпинделя
- Крестовый стол с регулируемыми направляющими типа «ласточкин хвост»
- Удобная панель управления
Стандартная комплектация:
- Зажимная тяга М10
- Сверлильный патрон с оправкой
- Защитный экран
- Пульт управления с индикацией частоты вращения (JMD-2)
- Цифровой индикатор перемещения пиноли (JMD-2)
- Подставка для инструмента (JMD-2)
- Инструмент для обслуживания
Характеристики
Технические характеристики:
Модель
JMD-2
Артикул 220 В
50000030М
Макс. диаметр сверления
Ø13 мм / М8
Макс. диаметр торцевой фрезы
Ø30 мм
Макс. диаметр концевой фрезы
Ø16 мм
Частота вращения шпинделя, плавно
50 - 2500 об/мин
Конус шпинделя
МК-2 / М10
Ход пиноли шпинделя
60 мм
Сверлильный патрон
1-13 мм
Диапазон наклона
головка: 45° влево, 30° вправо
Расстояние шпиндель-стойка
160 мм
Расстояние шпиндель-стол
320 мм
Размер стола по оси X и Y
500х130 мм
Ход стола по оси X и Y
250х160 мм
Ход фрезерной головки
300 мм
Т-образный паз, 3
8 мм
Выходная мощность
0,52 кВт/S1 100%
Потребляемая мощность
0,75 кВт/S6 40%
Габаритные размеры (ДхШхВ)
610х610х780 мм
Масса
127 кг
Принадлежности:
Артикул
Описание
50000026
поворотный стол Ø100 мм
50000028
комплект прихватов для паза 8 мм
50000029
диски для поворотного стола 50000026
50000031
задняя бабка для поворотного стола 50000026
50000032
фланец поворотного стола 50000026
50000033
3-кулачковый патрон Ø80 мм
50000034
4-х кулачковый патрон Ø80 мм для 50000026
50000035
расточная оправка МК-2
50000036
поворотные тиски 55x75 мм
50000037
набор концевых фрез из быстрорежущей стали 3, 4, 5, 6, 8, 10 мм
50000038
оправка шпинделя МК-2 / Ø13 мм
-
