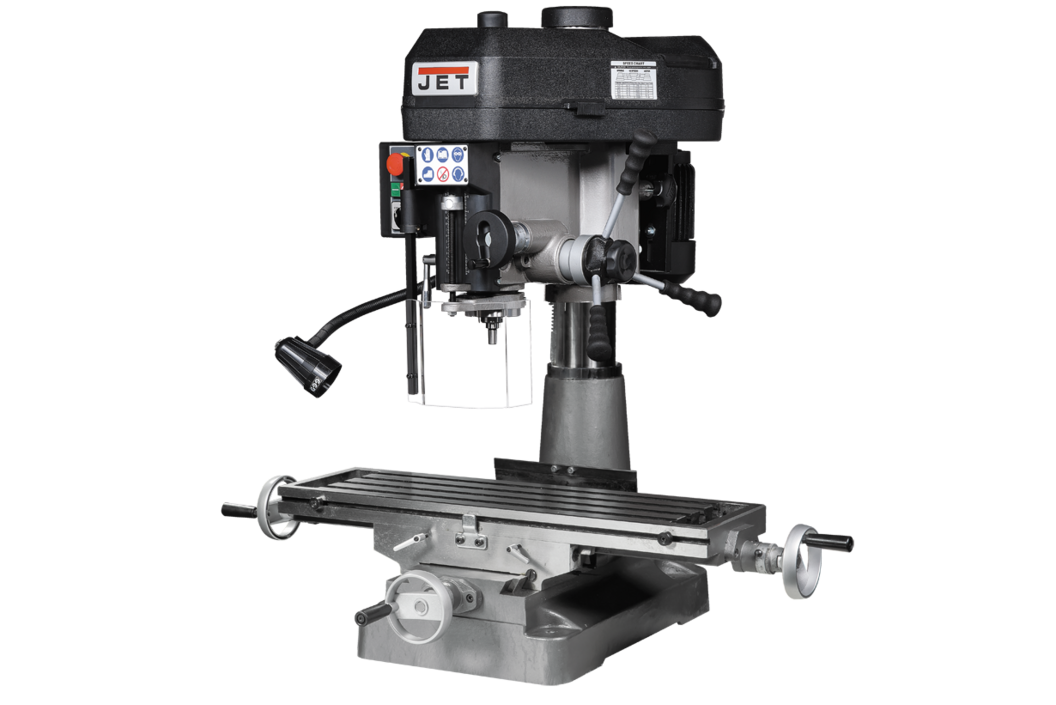

JET JMD-18 высокоточный фрезерно-сверлильный станок
- Характеристики
- Описание
- Комплектация
- Отзывы (0)
- Задать вопрос
-
Напряжение, В 230 Максимальный диаметр сверления сталь, мм 30 Максимальный диаметр сверления чугун, мм 32 Максимальный диаметр торцевой фрезы, мм 76 Максимальный диаметр концевой фрезы, мм 20 Максимальный диаметр нарезаемой резьбы, мм М12 Сверлильный патрон 1-13 Частота вращения вертикального шпинделя, об/мин 125 - 2500 Количество скоростей вертикального шпинделя, шт 12 Количество автоматических подач, шт 3 Ход пиноли шпинделя, мм 125 Диаметр пиноли, мм 100 Диаметр колонн 115 Шомпол М12 Конус вертикального шпинделя МК-3 Расстояние от вертикального шпинделя до стола, мм 10 - 455 Расстояние от вертикального шпинделя до стойки, мм 200 Размер стола по оси X и Y, мм 805 x 240 Ход стола по оси X и Y, мм 520 x 175 Ход головы по оси Z, мм 455 Ширина Т-образного паза стола, мм 16 Расстояние между пазами стола, мм 53 Количество Т-образных пазов стола, шт 4 Тип двигателя Асинхронный Мощность вертикального двигателя, кВт 1,5 Частота вращения шпинделя, об/мин 125 - 2500 Мощность двигателя, кВт 1,5 кВт / S1 100% Вылет шпинделя, мм 200 Диаметр стойки, мм 115 мм Т-образные пазы, 4 16 мм Длина, мм 1080 Ширина, мм 1010 Высота, мм 1105 Масса, кг 290 Длина в упаковке, см 92 Ширина в упаковке, см 74 Высота в упаковке, см 127 Масса в упаковке, кг 315 -
ОСОБЕННОСТИ:
-
асинхронный электродвигатель большой мощности;
-

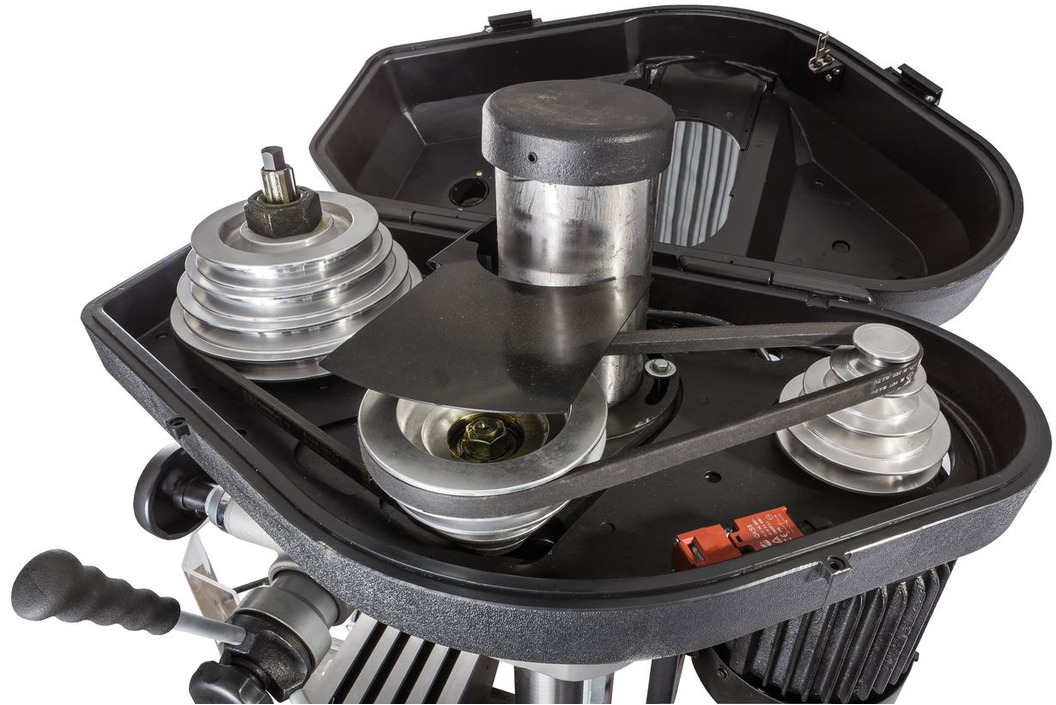

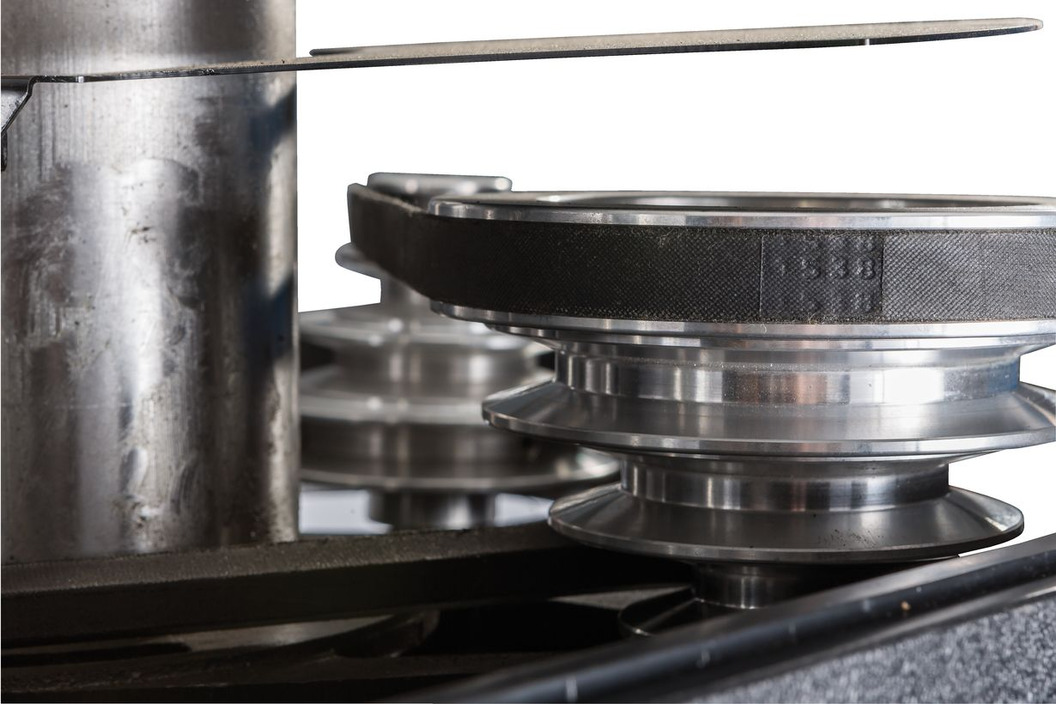

ременная передача, 12-ть передач;
-

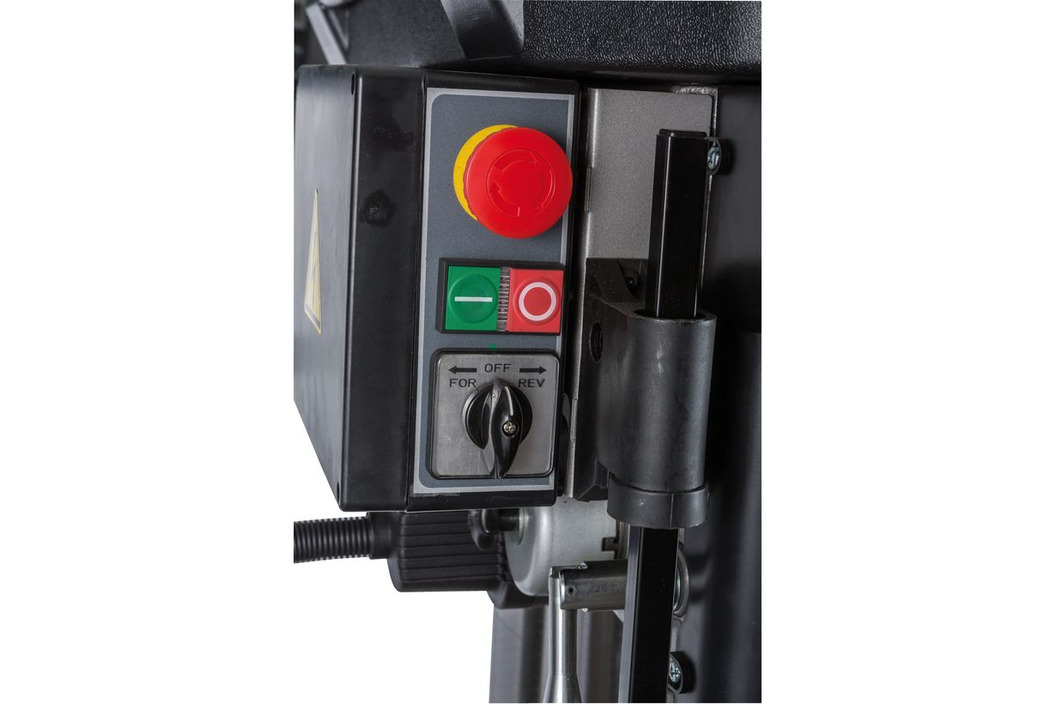

функция реверса двигателя;
-
мощная литая стойка и чугунная станина из серого чугуна;
-
механизм поворота головы на 360 0;
-
возможность поворота головы в горизонтальной плоскости;
-

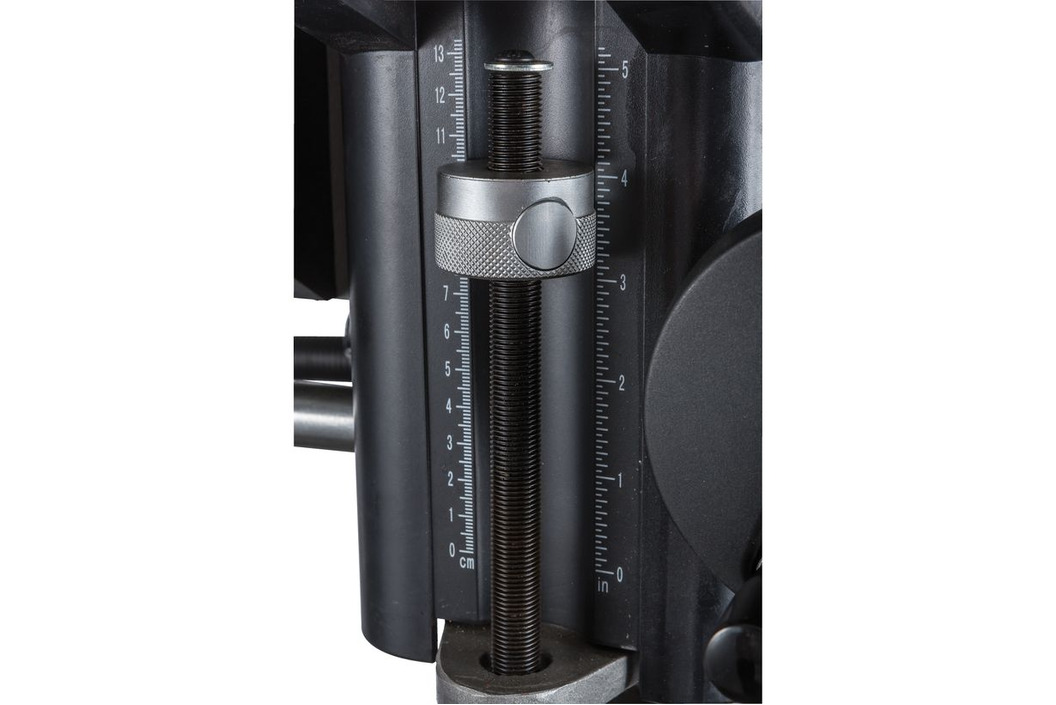

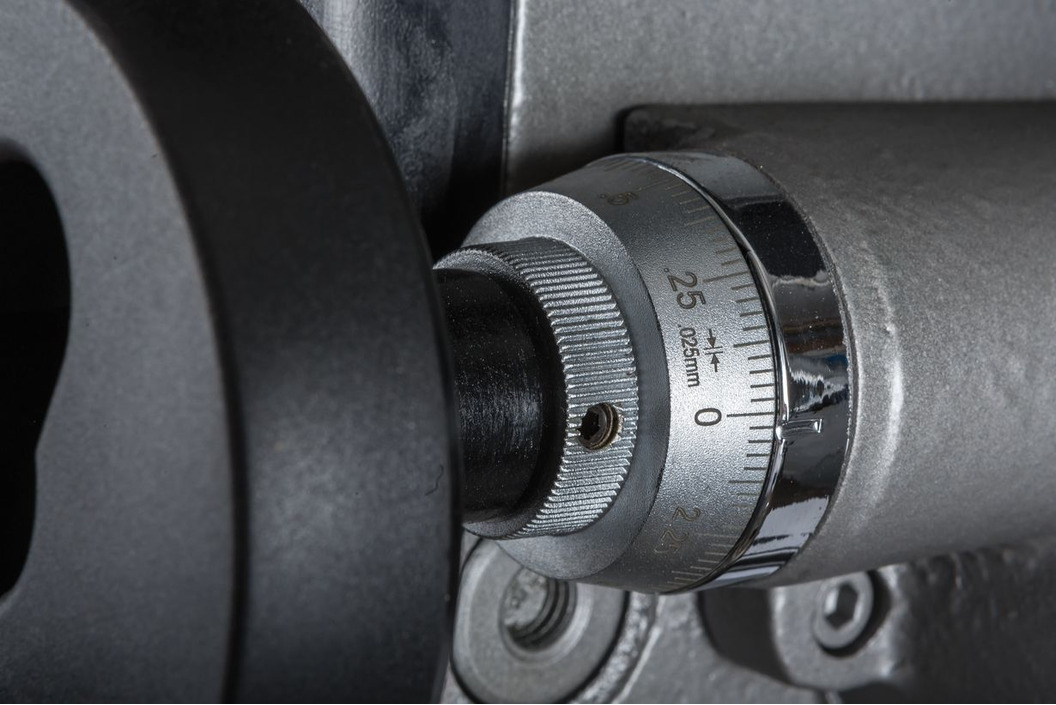

точная регулировка глубины сверления;
-
конические роликовые подшипники в опоре шпинделя;
-

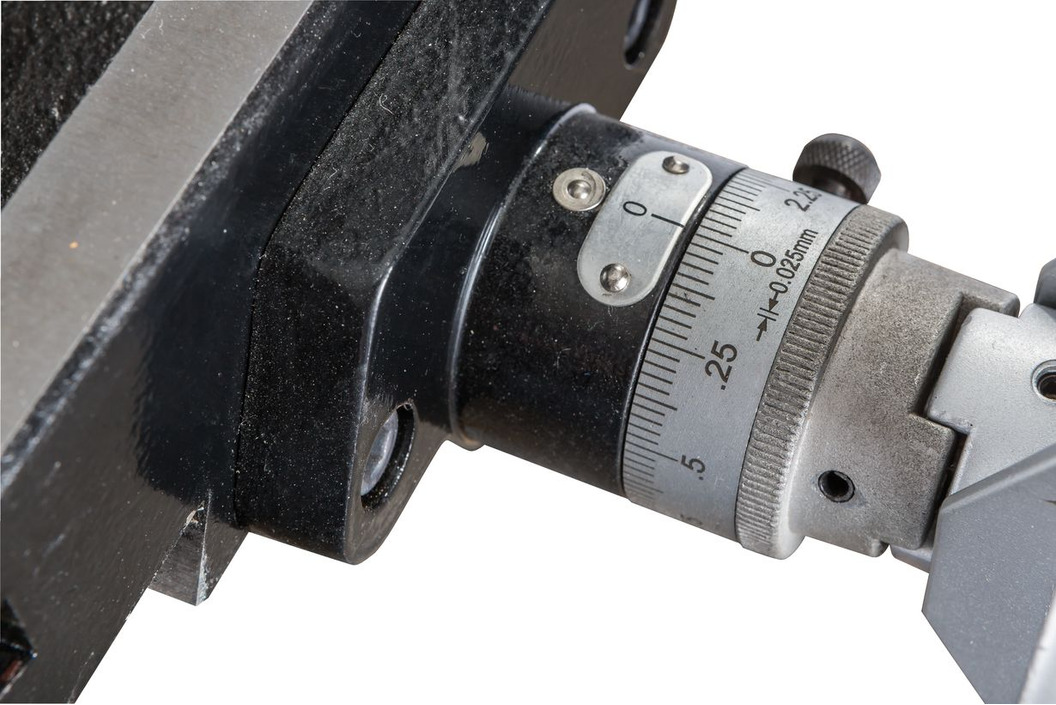

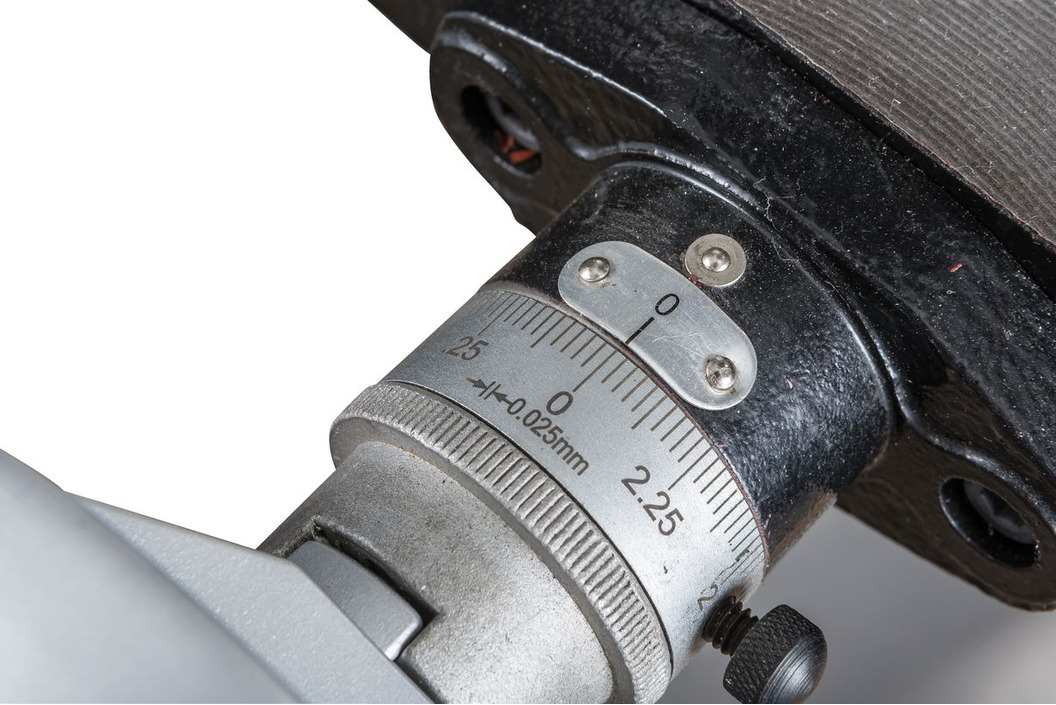

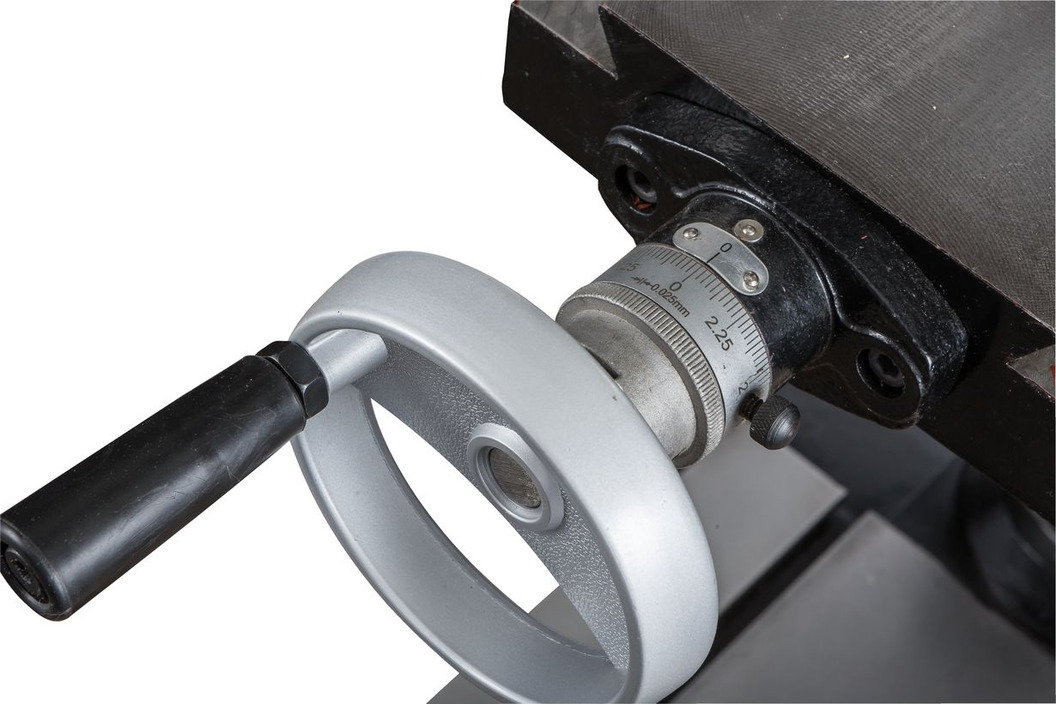

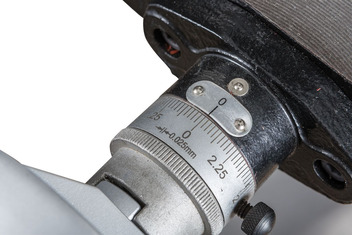

крестовый прецизионный стол.
Сверлильно-фрезерный станок JMD-18 по функциональным возможностям представляет собой аналог модели JMD-15, имея более мощный электродвигатель и большие габариты. Эта модель предназначена для выполнения большого объема работ, связанных с фрезерованием и сверлением. Мощная литая станина, массивная стойка изготовлены из литого чугуна, создающие необходимую устойчивость всей конструкции. Оборудование обладает технологическими возможностями для выполнения операций по нарезанию резьбы. Модель JMD-18 оснащена механизмом поворота головы на 360 0, создавая широкие возможности для технологической обработки заготовок. Фрезерная головка в этой модели имеет функцию изменения положения в горизонтальной плоскости. Качество обработки заготовок обеспечивается наличием контроля над глубиной сверления.
Сверлильно-фрезерный станок выполняет широкий спектр операций. Максимально допустимый диаметр сверла составляет 16 мм. При выполнении фрезерных работ допускается работа с режущими инструментами, максимальный диаметр которых не превышает 63 мм. Модель оснащена шпинделем с конусом МК-3, зажимная тяга которого составляет М12. Для повышения жесткости фиксации опора шпинделя оборудована группой конических подшипников. Ход пиноли составляет 90 мм. Для повышения качества обработки и повышения производительности работ, на станке установлена функция микроподачи шпинделя. Технологический процесс контролируется механической регулировкой вылета шпинделя.

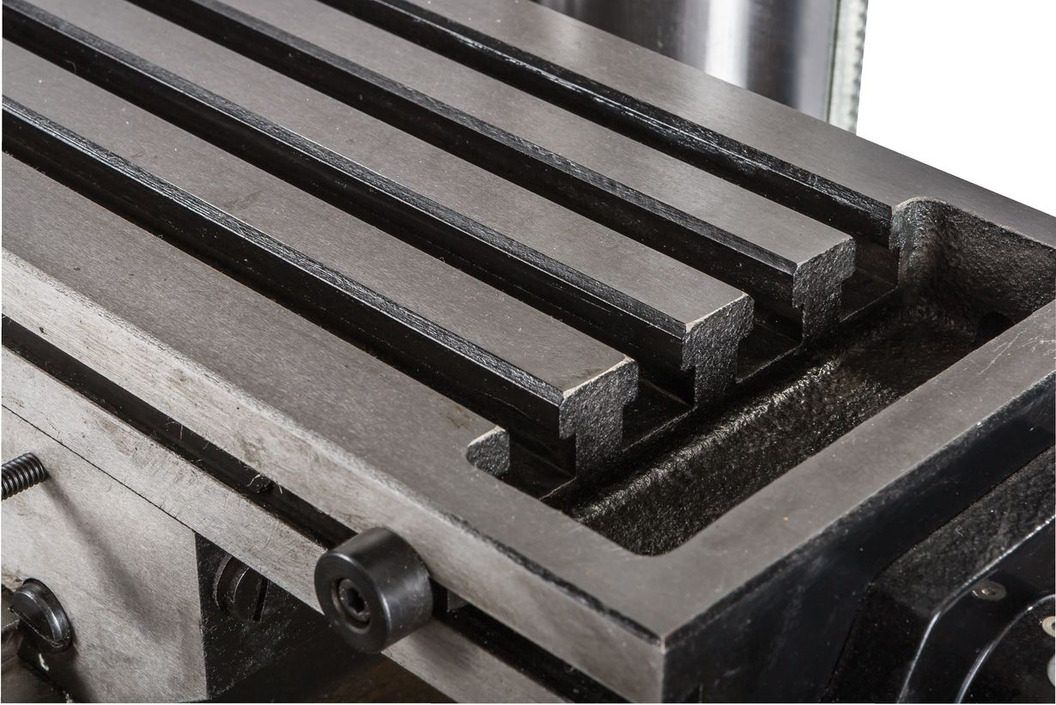

Моторная группа станка имеет мощный асинхронный двигатель - 2,6 кВт, имеющий функцию реверса. Благодаря реверсу шпиндель может вращаться вправо и влево. Наличие ременной передачи с концевым выключателем, позволяет выполнять обработку в 12-ти скоростных режимах. Частота диапазона вращения шпинделя составляет 100-2160 об/мин. Крестовый стол с 3-мя Т-образными пазами шириной 14 мм, позволяют выполнять установку дополнительной оснастки. Рабочий стол оснащен прецизионным механизмом.
Вес станка в снаряженном состоянии составляет 290 кг. Станок комплектуется лампой освещения, торцевой фрезой диаметром 75 мм и сверлильным патроном.
-
-

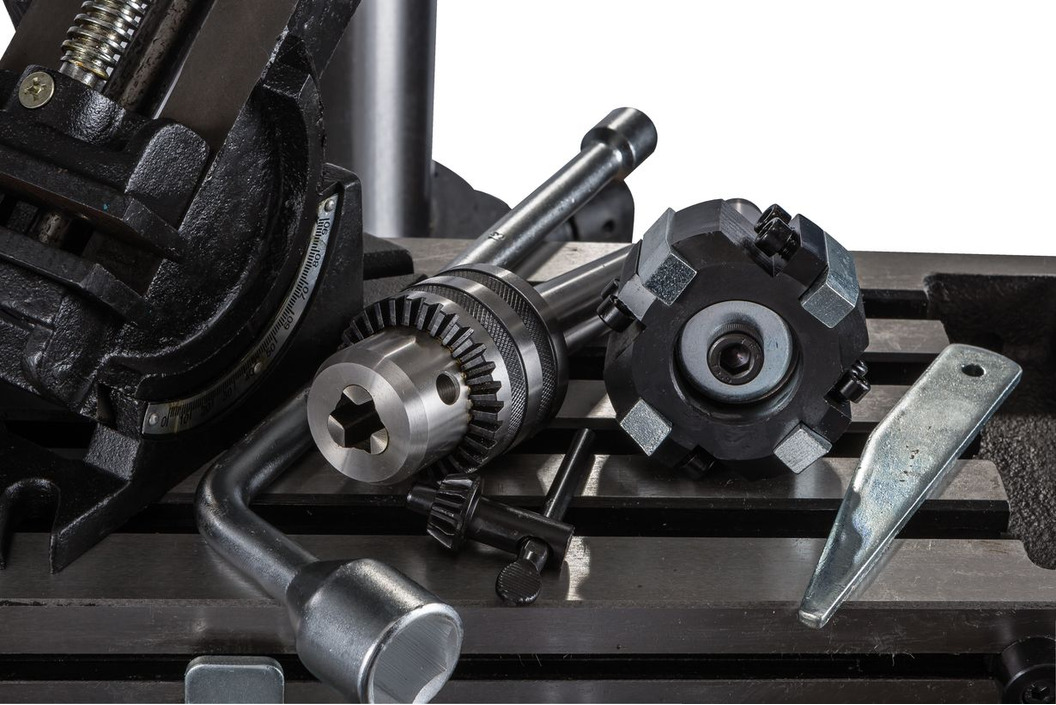

- Зажимная тяга M12
- Угловые тиски, ширина губок 85мм

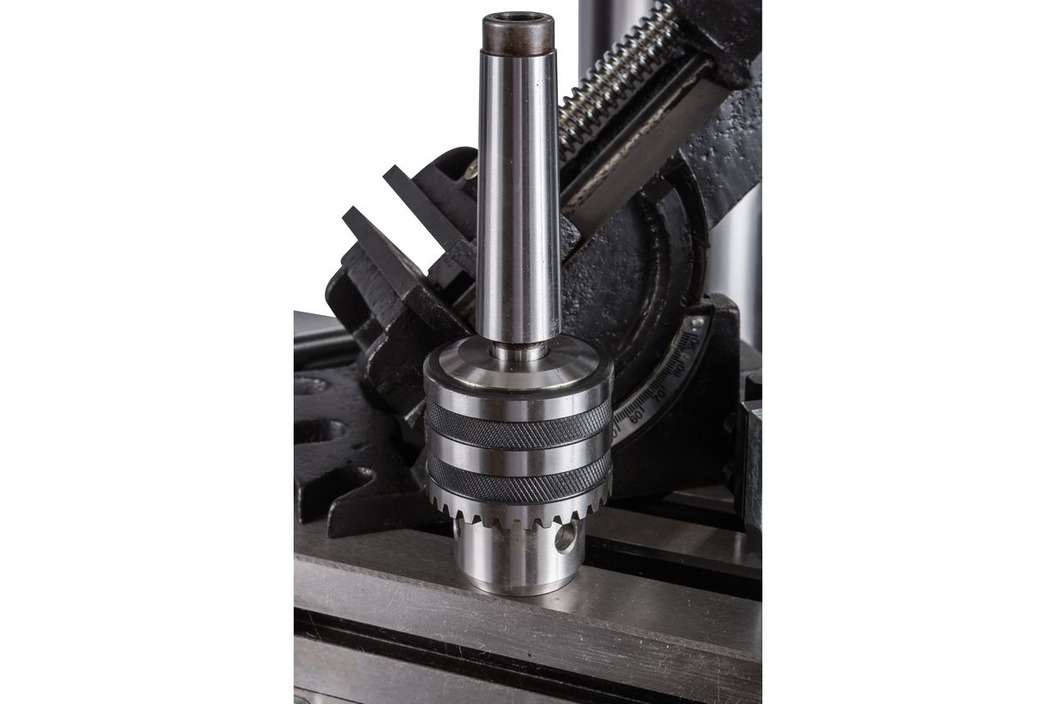

- Сверлильный патрон 1-13 мм с оправкой МК-3

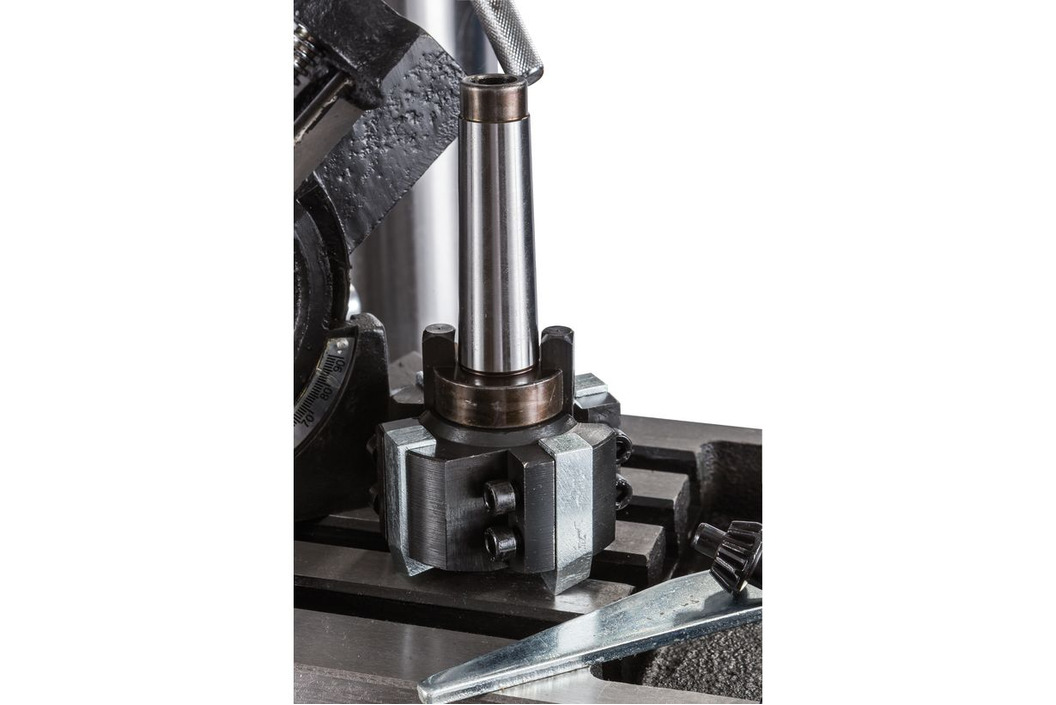

- Торцевая фреза Ø75 мм с оправкой

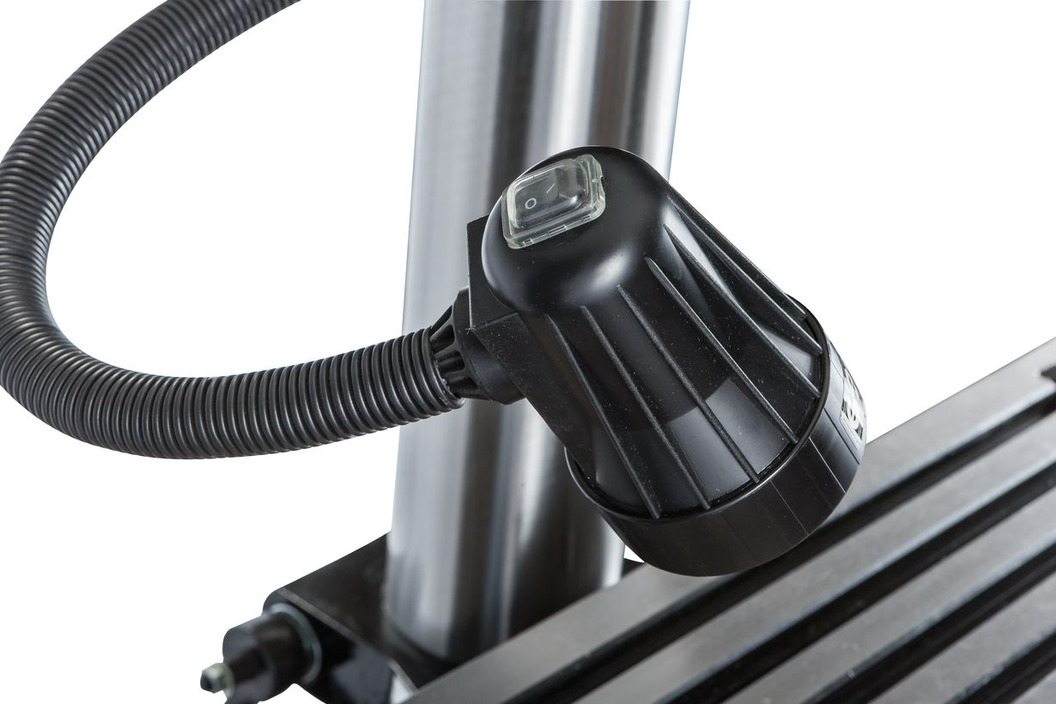

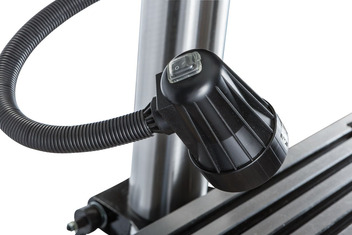

- Лампа местного освещения
- Защитный экран с концевым выключателем
-
