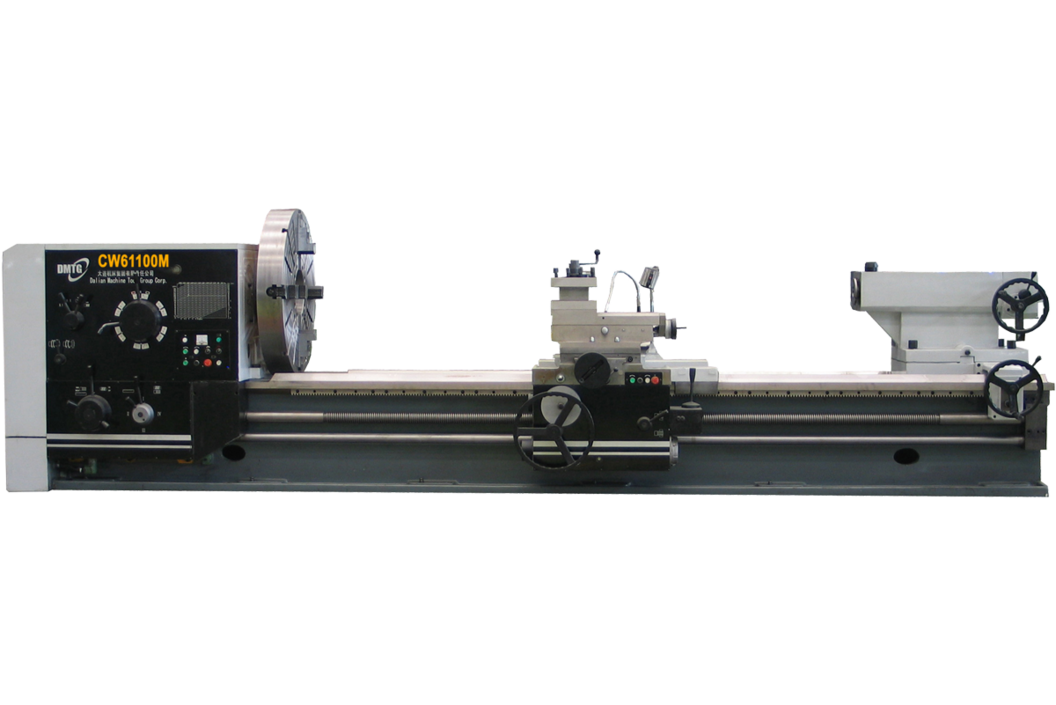

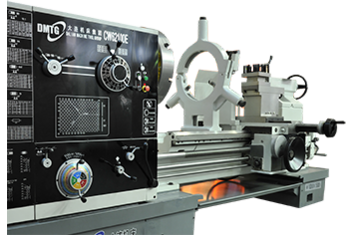

Универсальный токарный станок тяжелой серии CW61160M

Универсальные токарные станки тяжелой серии CW-M предназначены для черновой и получистовой обработки крупногабаритных деталей. Станки оснащены муфтой защиты от перегрузок, что позволяет избежать перегрузки системы подач и системы ускоренного перемещения. Технические характеристики и жесткость конструкция станины, каретки, шпинделя станка позволяют полностью использовать возможности работы на высоких скоростях резания с применением резцов из быстрорежущей стали или оснащенных пластинами из твердых сплавов при обработке деталей из черных, легированных и цветных металлов.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:


• Универсальные токарные станки серии CW – это знаменитые токарные станки ДИП-500 разработанные Советскими инженерами и внедренные на производстве завода DMTG с учетом всех современных требований.
• Станина станка отлита из чугуна и усилена ребрами жесткости, имеет цельнолитую конструкцию, ширина станины 755 мм. Такая конструкция обеспечивает высокую надежность, жесткость и виброустойчивость при работе.
• Закаленные отшлифованные V-образные направляющие покрыты специальным покрытием Turcite-B для перемещения без износа и трения, закалка ТВЧ до HRC50. Система смазки направляющих снижает трудоемкость обслуживания станка и увеличивает его ресурс.
• Все шестерни механизма подач имеют высокочастотную закалку и отличаются высокой износоустойчивостью.
• Широкий диапазон подач обеспечивает высокое качество обработки различных материалов.
• Контроль качества сборки на каждом этапе

НАЗНАЧЕНИЕ:

•  Нарезание метрической, модульной, дюймовой и питчевой резьбы
•  Получение фасонной, конической и цилиндрической поверхностей
•  Подрезание торцов
•  Сверление, растачивание, зенкование отверстий

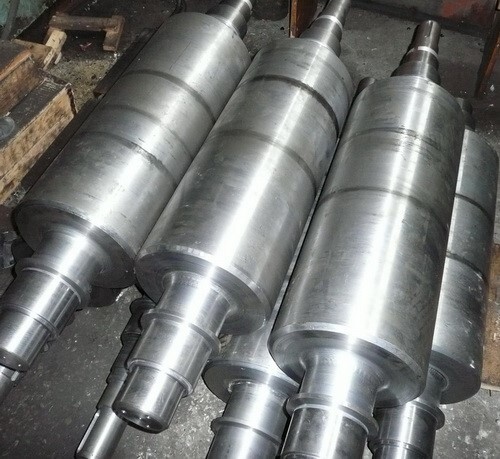

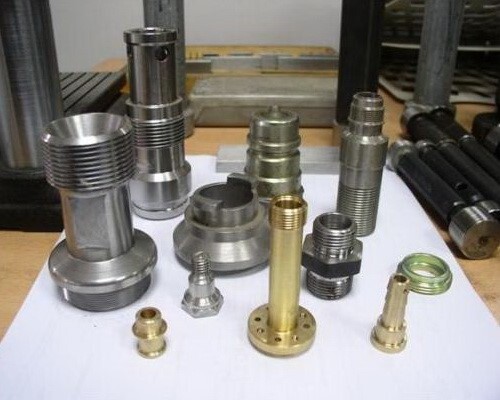

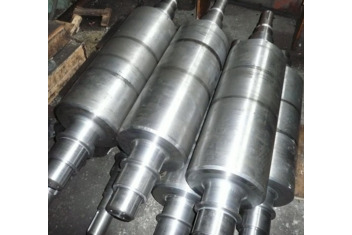

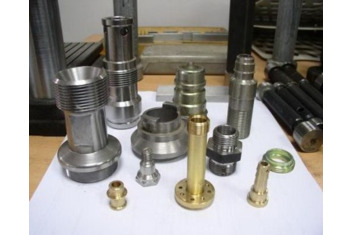

•  Точение наружных поверхностей

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

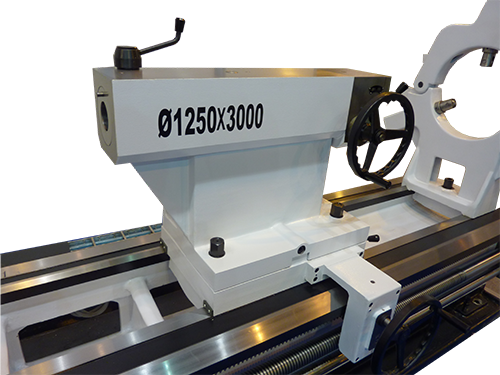

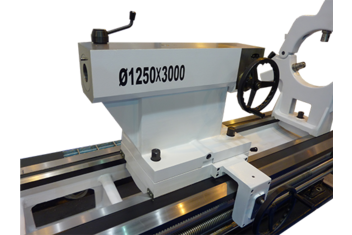

	Задняя бабка   - приспособление для крепления заготовки (при обработке в центрах), или для крепления инструментов, таких например как метчик, плашка при нарезании резьбы; свёрл или сверлильного патрона при сверлении отверстий.

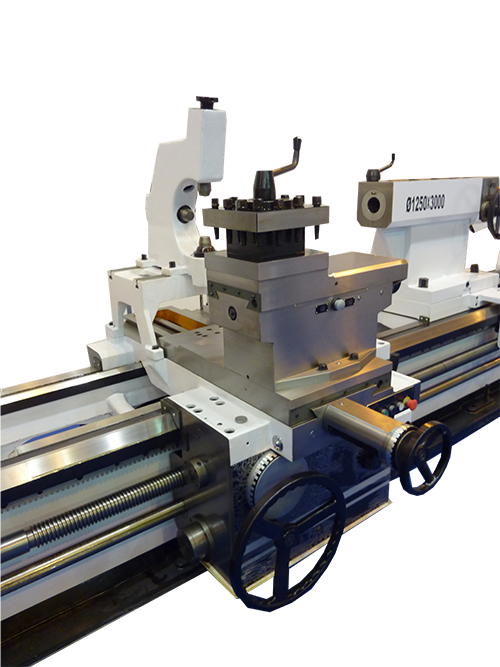

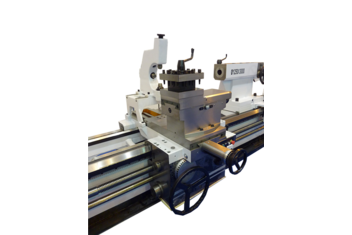

	Суппорт   - приспособление для крепления обрабатывающего инструмента и перемещения инструмента в заданных направлениях

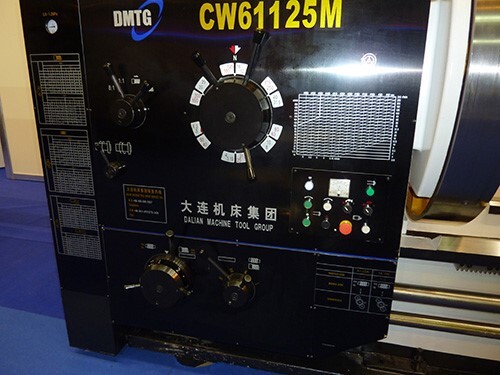

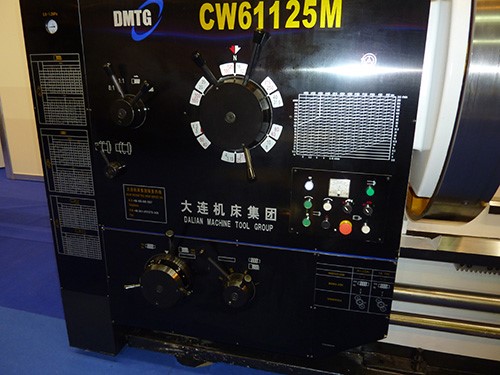

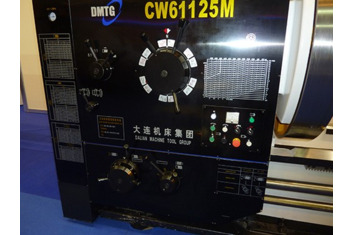

	Переключатель подач   - многопозиционный рычаг для включения автоматического перемещения режущего инструмента в заданном направлении.

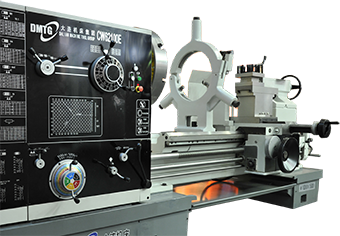

	Люнеты   - Подвижной и неподвижный люнеты предназначены для поддержки длинных заготовок при обработке во избежание прогиба.

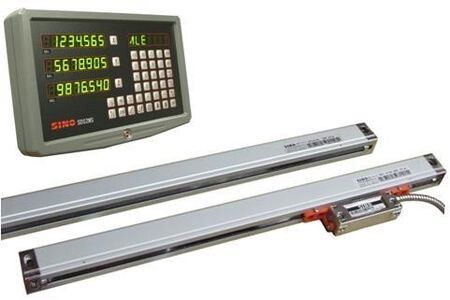

	УЦИ   - Все универсальные токарные станки DMTG серии CW-M опционально могут быть оснащены Устройством цифровой индикации (УЦИ) SDS6. Устройство цифровой индикации SDS6 включает в себя новейшую 16 битную SCM технологию. Каждая ось поддерживает 40 точек нелинейной компенсации. УЦИ предназначено для обработки электрических сигналов поступающих от оптоэлектронных преобразователей линейных перемещений (оптических линеек)  и  осуществляет  визуализацию  на  цифровом табло полученной   информации, а также оказывает помощь в выполнение операций обработки.
