BELMASH J150/1170SAH Фуговальный станок
| Ширина строгания | 152 мм |
- Характеристики
- Описание
- Комплектация
- Отзывы (0)
- Задать вопрос
-
Характеристики
Мощность 1100 Вт Мощность на валу 735 Вт Тип строгального вала с валом helical Напряжение питающей сети 230 В Частота тока 50 Гц Тип электродвигателя Асинхронный Режимы работы S1 Частота вращения ножевого вала 4800 об/мин Максимальная ширина строгания 152 мм Диапазон углов строгания с помощью параллельного упора -45-0-45° ° Количество ножей на валу 30 шт. Размер ножей (Д × Ш × В) 15 × 15 × 2,5 мм Максимальная глубина строгания 3 мм Тип ремня Клиновой (А762) Диаметр режущего вала 65 мм Тип передачи Ременная Высота рабочей поверхности относительно пола 850 мм Глубина регулировки подающего стола (max) 13 мм Материал рабочих столов Чугун Длина подающего стола 556 мм Длина приемного стола 565 мм Размер параллельного упора (Д × В) 745 × 115 мм Материал параллельного упора Чугун Минимальная длина обрабатываемой заготовки 200 мм Минимальная ширина обрабатываемой заготовки 10 мм Общая длина строгальных столов 1190 мм Способ поднятия столов Ласточкин хвост Длина электрошнура 1.5 м Диаметр патрубка пыле/стружкоудаления 98 мм Уровень звукового давления (шума) 85 дБ Габаритный размер (Д × Ш × В) 1190 × 800 × 990 мм Размер упаковки (Д × Ш × В) 1220 × 540 × 365 мм Масса нетто 93 кг Масса брутто 99 кг Комплект (кратность) продажи 1 шт Гарантийный срок 12 мес. Расширенная гарантия (регистрируется дополнительно) +24 месяца к основной Страна происхождения КИТАЙ -
Описание

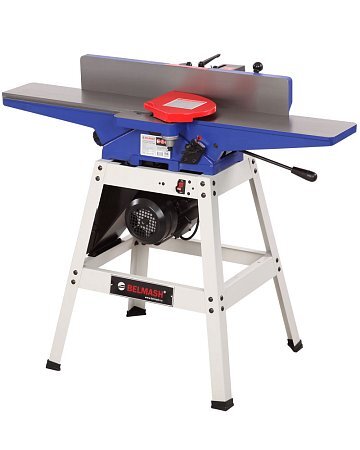

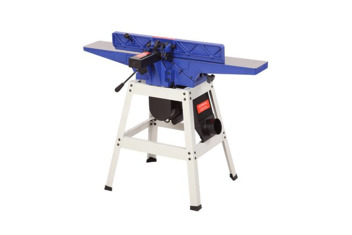

Станок фуганок по дереву BELMASH J150/1170SAH представляет собой современное оборудование для качественной обработки деревянных заготовок. Подойдет для любительского использования и в небольших мастерских.
При соответствующей наладке выполняет следующие операции:
- строгание (фугование) по пласти или кромке
- строгание (фугование) под углом (по ребрам)
- выборка четвертиОсобенности
- Установлен ножевой вал Helical

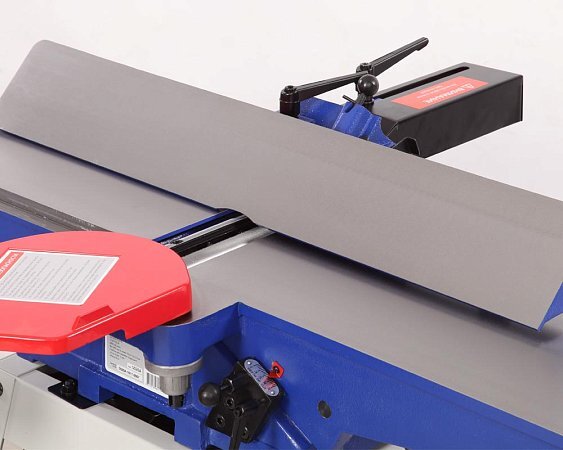

- Параллельный упор, приемный и подающий столы изготовлены из высококачественного чугуна
- Патрубок для подключения системы аспирации
- Параллельный упор с фиксированными углами наклона 90 и 45 градусов во внешнюю и внутреннюю стороны

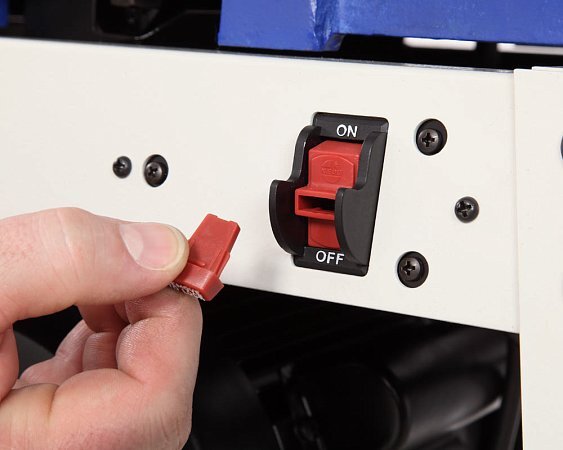

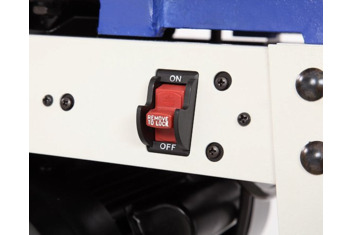

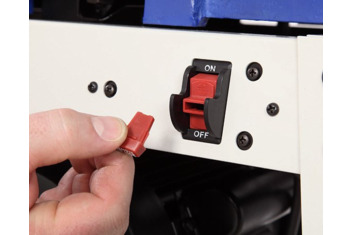

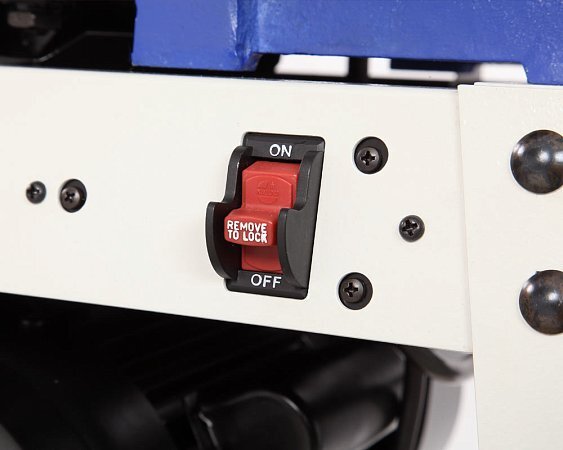

- Защита от детей, выключатель оборудован специальной съемной вставкой, без нее станок не включится
- Основание станка на ножках

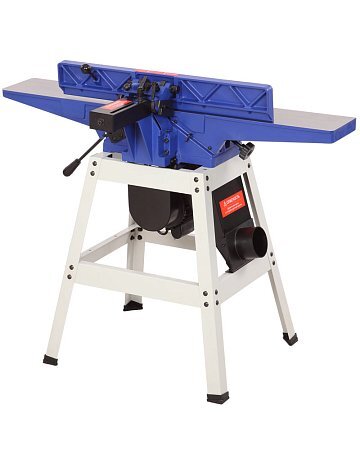

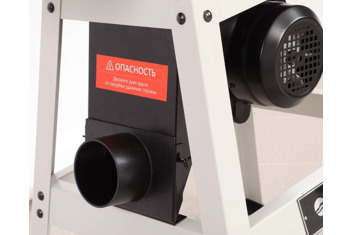

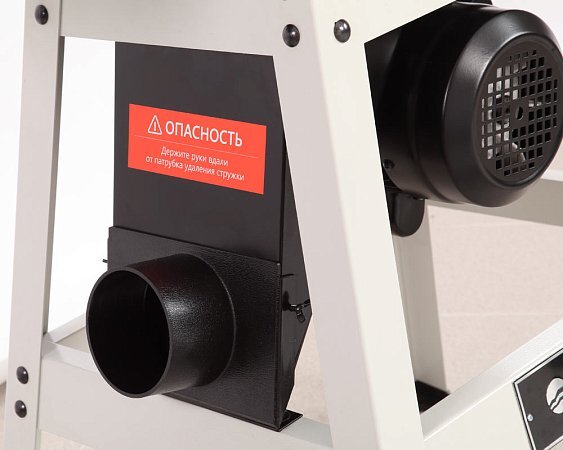

КонструкцияСтанок состоит из двух частей. Нижняя часть – сборная станина, на неё крепится асинхронный двигатель (1100 Вт) и патрубок для отвода стружки (диаметр 100 мм). Верхняя часть состоит из основания, чугунных рабочих столов и чугунного параллельного упора, литого защитного кожуха и строгального вала.
На станке установлен ножевой вал Helical с 30 ножами, расположенными по спирали в четыре ряда. Такое расположение лезвий обеспечивает последовательный вход в заготовку, снижает шум, вибрацию, ударные нагрузки и дает более чистый срез (особенно на сучках, трещинах, свилеватых участках).
Каждый сегмент имеет по четыре режущих кромки, что кратно увеличивает их ресурс: по мере необходимости лезвия переворачиваются или выборочно заменяются.

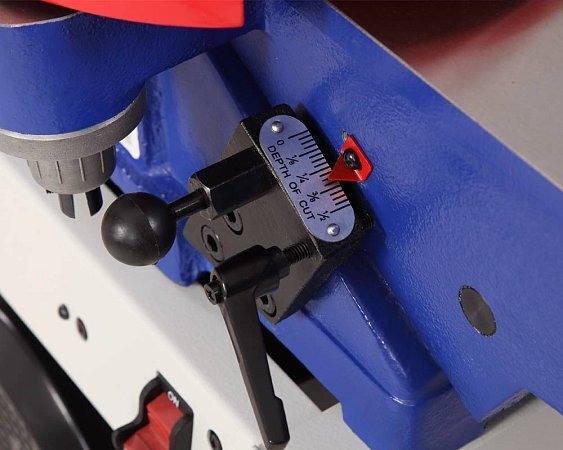

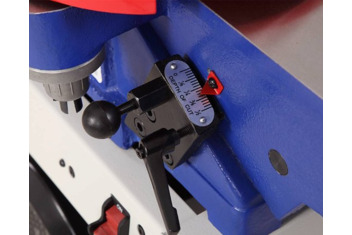

Упрощенная модель, без вала Helical - BELMASH J150/1170SA.Максимальная ширина обработки составляет 152 мм, общая длина строгальных столов 1190 мм. Глубина строгания до 3 мм, для точной регулировки на станке размещена шкала с указателем.

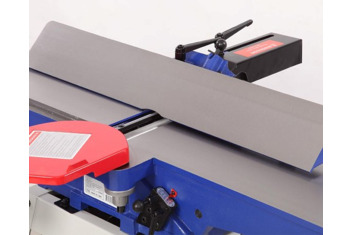

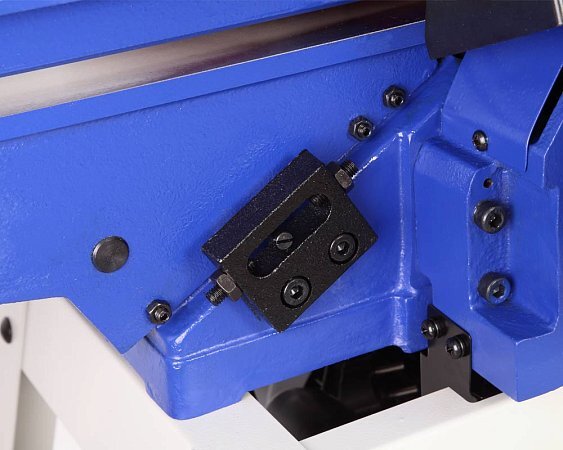

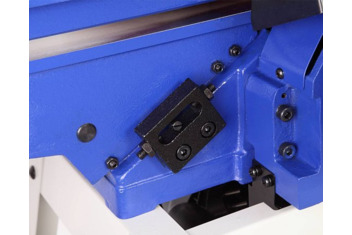

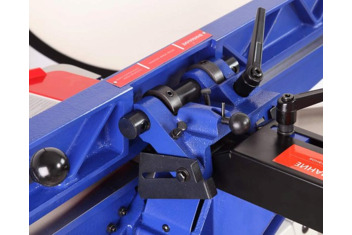

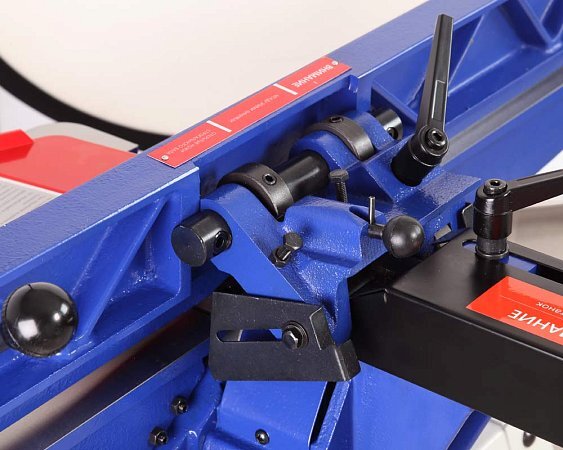

Оба рабочих стола регулируются по высоте, способ поднятия – ласточкин хвост. Максимальная глубина регулировки подающего стола 13 мм (для операции отбора четверти).Параллельный упор позволяет осуществлять строгание под углом 90 и 45 градусов во внешнюю и внутреннюю стороны. Способ перемещения упора - ручной.
Для комфортной и безопасной работы в комплект поставки входят специальные упоры для подачи заготовки. Во избежание отдачи заготовки не выполняйте фугование изделий короче 200 мм, уже 10 мм, тоньше 8 мм. Пренебрежение данными требованиями может привести к травме..
Что нужно учесть при выборе верного помощника - читайте в статье
"Как не ошибиться с выбором фуговального станка?"Соответствует требованиям технических регламентов
- ТР ТС 010/2011 «О безопасности машин и оборудования»
- ТР ТС 004/2011 «О безопасности низковольтного оборудования»
- ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
Компания BELMASH дополнительно предоставляет
- расширенную гарантию + 24 месяцев к основной (после покупки пройти регистрацию на сайте belmash.ru)
- качественный постпродажный сервис
- профессиональные консультации по вопросам наладки/обслуживания установки -
Комплектация
Станок в сборе: стол подачи, стол приема, режущая головка 1 Двигатель с выключателем 1 Шпонка вала двигателя 1 Шкив двигателя 1 Ремень клиновой А762 1 Перекладины каркаса верхние боковые (300 мм) 2 Перекладины каркаса верхние (400 мм) 2 Перекладины каркаса нижние (520 мм) 2 Перекладины каркаса нижние боковые (420 мм) 2 Ножка каркаса 4 Опора для ножки каркаса 4 Устройство защитное ножевого вала 1 Рукоятка фиксирующая параллельного упора 1 Рукоятка наклона 1 Ключ шестигранный 2,5/3/4/6 мм 4 Ключ рожковый 8×10, 12×14 мм 2 Винт-барашек, для фиксации крышки кожуха стружкоотсоса 2 Крышка кожуха стружковыброса 1 Кожух стружковыброса 1 Упор параллельный 1 Защитный кожух ножевого вала 1 Защитное устройство ремня 1 Патрубок для отвода стружки 1 Рукоятка стола подачи 1 Толкатель 2 Пластинка для амортизации защитного кожуха 1 Руководство по эксплуатации 1 Упаковка 1 -
