Фуговальный станок BELMASH BJM-1600/200S
| Ширина строгания | 204 мм |
- Характеристики
- Описание
- Комплектация
- Отзывы (0)
- Задать вопрос
-
Мощность 2000 Вт
Напряжение питающей сети 230 В
Частота тока 50 Гц
Тип электродвигателя Асинхронный
Частота вращения ножевого вала 7700 об/мин
Максимальная ширина строгания 204 мм
Диапазон углов строгания с помощью параллельного упора 0-45 °
Количество ножей на валу 3 шт.
Размер ножей (Д × Ш × В) 214 × 2 × 20 мм
Угол заточки ножей 40 °
Максимальная глубина строгания 3 мм
Тип ремня 6PJ813
Диаметр режущего вала 55 мм
Высота рабочей поверхности относительно пола 840 мм
Диаметр патрубка пыле/стружкоудаления 100 мм
Длина подающего стола 765 мм
Длина приемного стола 765 мм
Размер параллельного упора (Д × В) 800 × 122 мм
Габаритный размер (Д × Ш × В) 1566 × 560 × 967 мм
Гарантийный срок 12 мес.
Масса нетто 97 кг
Масса брутто 103 кг
Размер упаковки место 1 (Д × Ш × В) 725 × 640 × 400 мм
Размер упаковки место 2 (Д × Ш × В) 1590 × 450 × 250 мм
-
Станок предназначен для обработки древесины с целью придания ей необходимых размеров и форм. При соответствующей наладке на станке можно выполнять следующие виды обработки: строгание (фугование) по пласти или кромкам, строгание (фугование) под углом (по ребрам).
Преимущества
- Мощный асинхронный двигатель с тепловой защитой – 2000 Вт
- Диагональное расположение ножевого вала
- Рабочие столы и упор из шлифованной стали (толщина 5 мм)
- Высокая точность, усиленная конструкция и легкая настройка столов
- Регулируемая шкала глубины реза
- Автоматическое натяжение ремня
- Патрубок 100 мм для подключения вытяжной установки
- Наличие устройства для перемещения

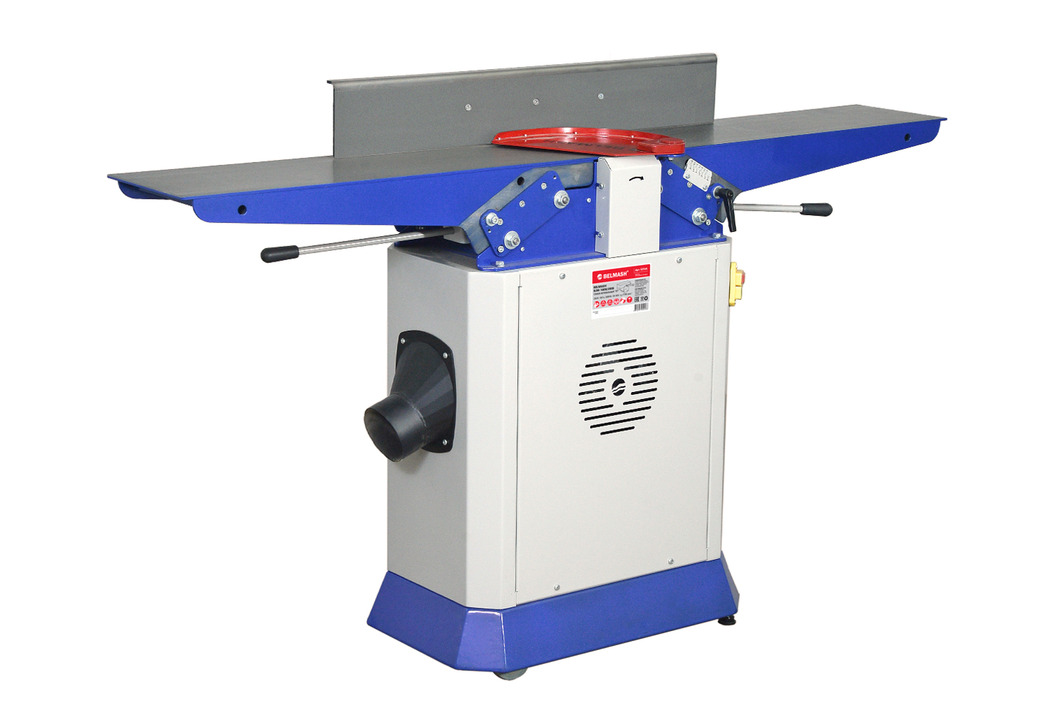

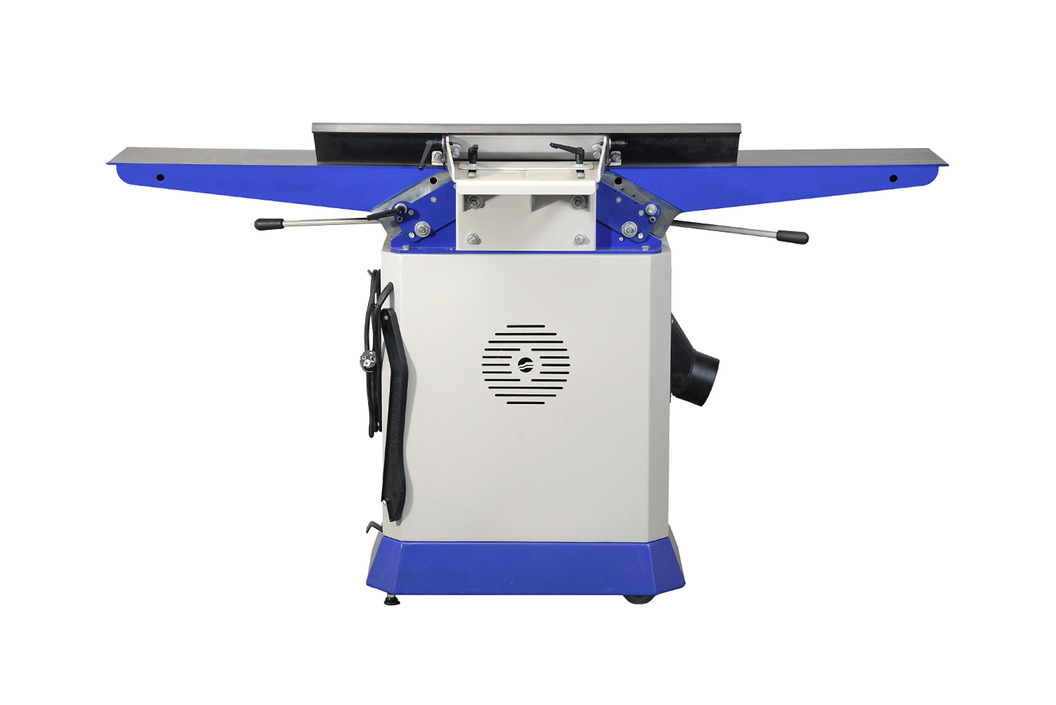

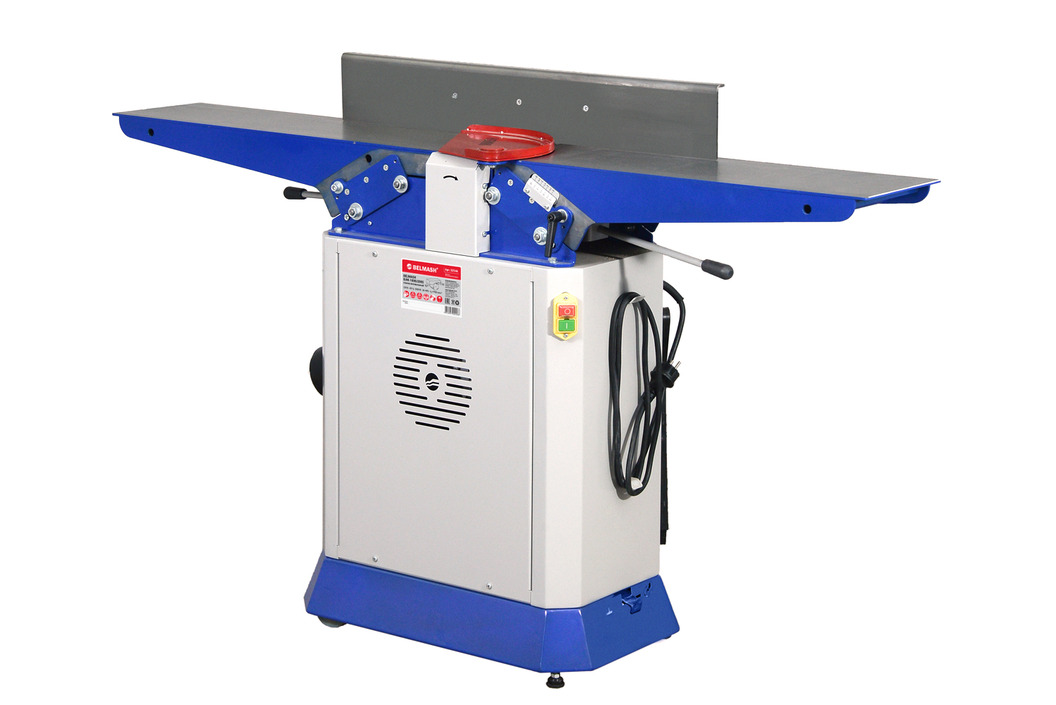

Станок имеет напольное исполнение. В качестве привода используется асинхронный электродвигатель. Вращение к ножевому валу передается с помощью поликлиноременной передачи. Натяжение ремня осуществляется автоматически под действием веса двигателя и тяговой пружины. Станок оснащен встроенным устройством отключения от источника питания при перегреве двигателя.

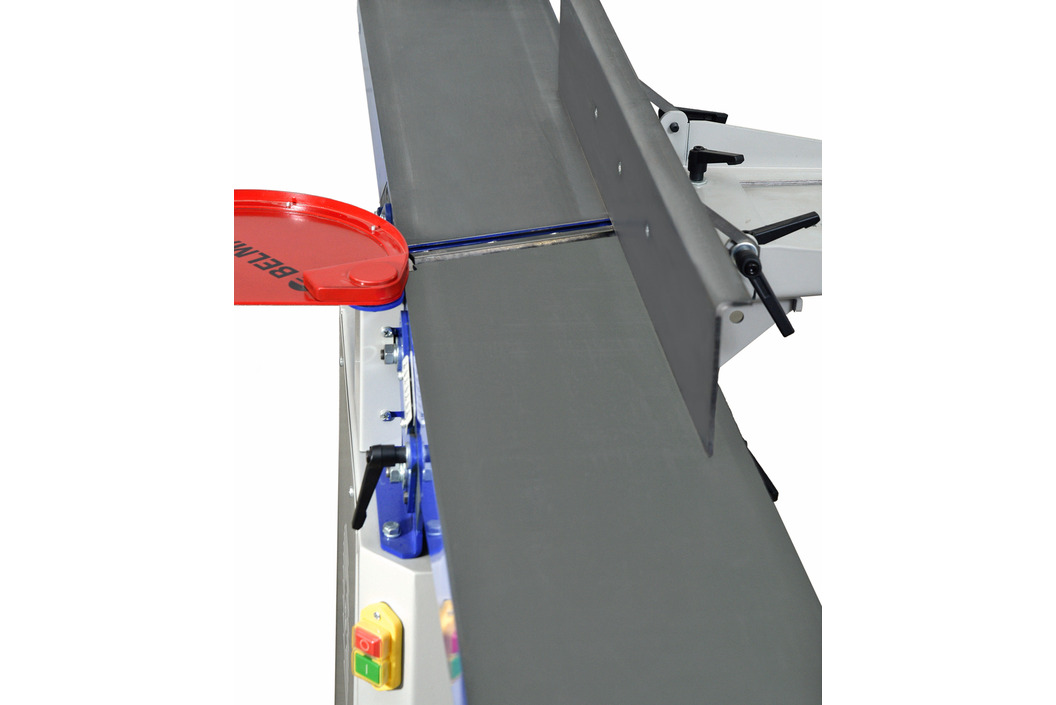

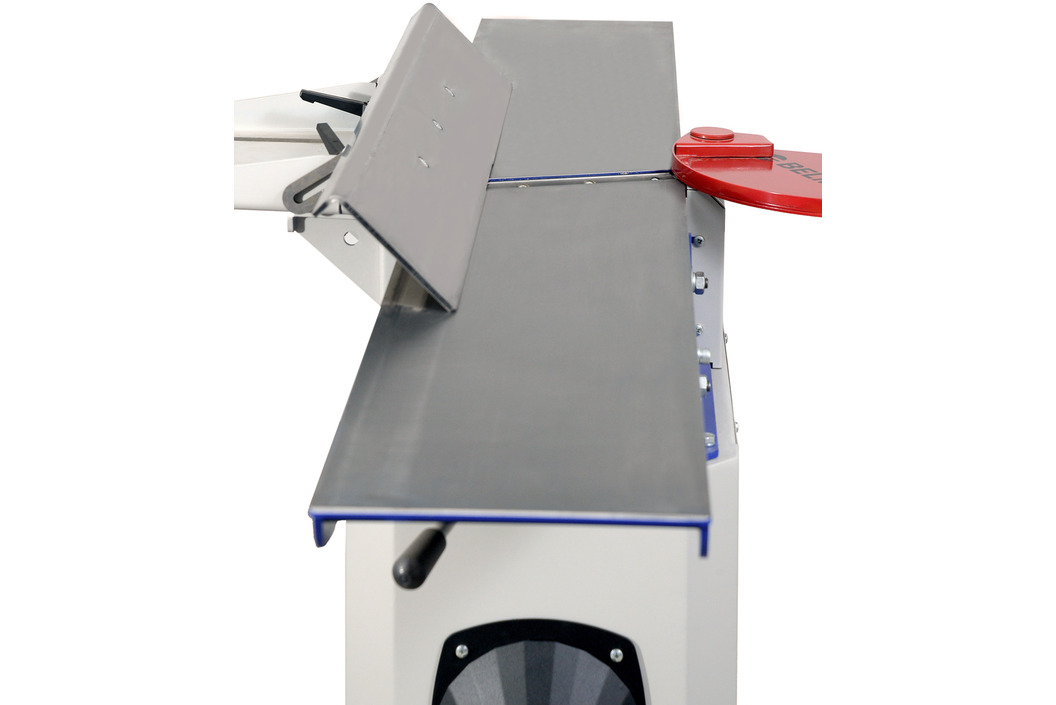

Как и у всех станков серии BJM, фуговальные столы выполнены из листовой шлифованной стали толщиной 5 мм. Их общий размер 1566×226 мм, что хорошо для обработки массивных заготовок.
Высокая точность исполнения. Допуск плоскостности рабочей поверхности загрузочного и приёмного столов – 0,1 мм, упора – 0,2 мм; допуск параллельности рабочей поверхности столов – 0,2 мм. Такая конструкция и исполнения является хорошей альтернативой станкам с чугунными столами.

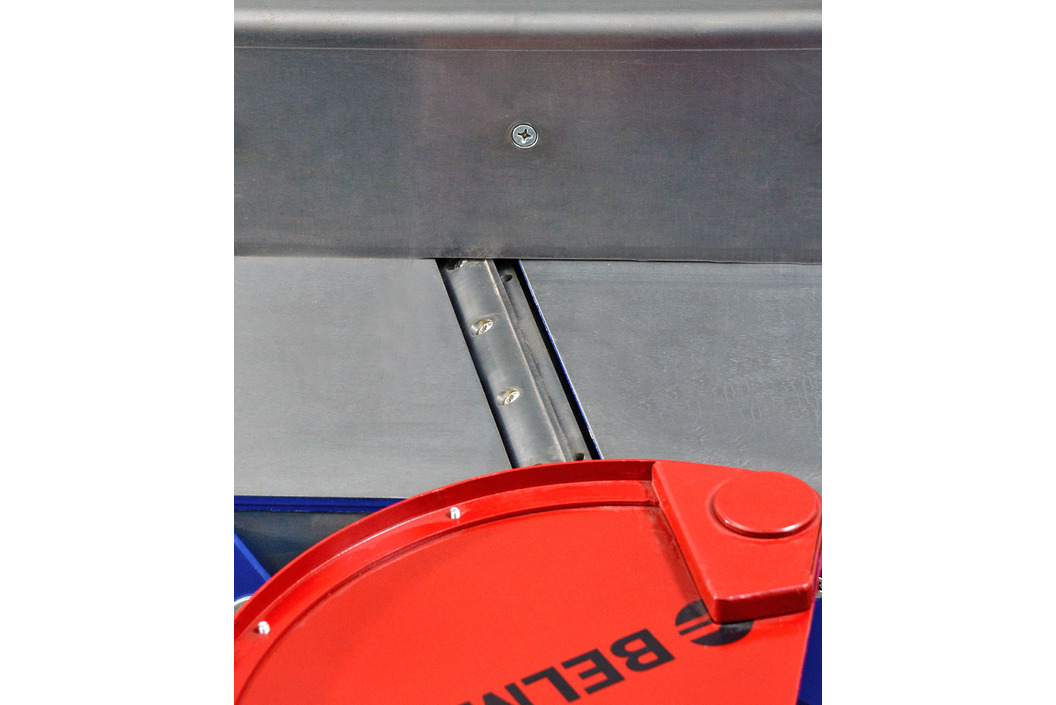

Основная отличительная особенность данной модели - это диагональное расположение режущего узла. Такое нестандартное техническое решение позволяет избежать классического удара от прямо расположенного ножа по заготовке, равномерно распределив нагрузку. Конструктив близок по типу реза к сегментированным валам Helical. Максимальная ширина обработки составляет 204 мм. Цельный стальной строгальный вал оснащен тремя ножами, длина - 214 мм.
Для отвода отходов обработки установлен аспирационный патрубок диаметром 100 мм, к которому можно подключить вытяжную установку.

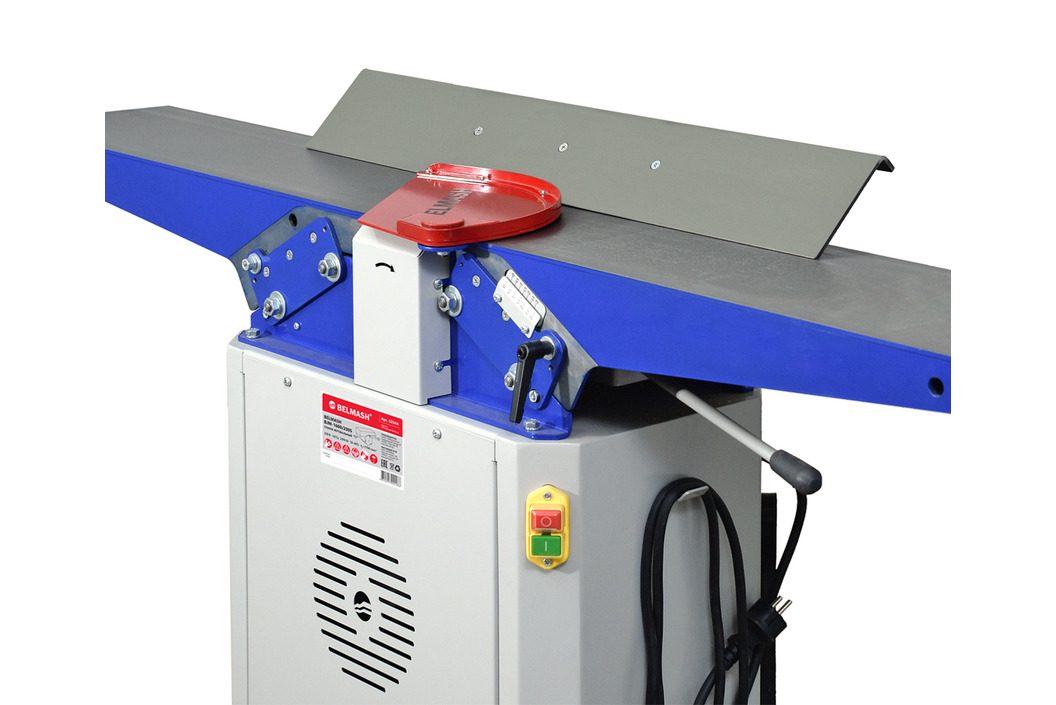

Станок легко перемещать в пределах мастерской, т. к. имеется устройство перемещения и встроенные ролики. Для безопасной работы станок оборудован защитным кожухом ножевого вала, в комплекте есть толкатель.
-
- Основной механизм станка
- Упор
- Ограждение ножевого вала
- Корпус с двигателем
- Кожух для удаления стружки
- Толкатель
- Планка
- Пружина
- Стенка
- Планка 3 шт
- Ремень 6PJ813
- Комплект крепежных изделий
- Комплект ключей
- Руководство по эксплуатации
-
