BELMASH J150/1170SA Станок фуговальный
| Ширина строгания | 152 мм |
- Характеристики
- Описание
- Комплектация
- Отзывы (0)
- Задать вопрос
-
Характеристика Значение Мощность двигателя 1100 Вт Мощность на валу 735 Вт Тип строгального вала с прямыми ножами Напряжение питающей сети 230 В Частота тока 50 Гц Тип электродвигателя Асинхронный Режим работы S1 (непрерывный) Частота вращения ножевого вала 4800 об/мин Максимальная ширина строгания 152 мм Диапазон углов строгания с помощью параллельного упора -45° / 0° / +45° Количество ножей на валу 3 шт. Размер ножей (Д × Ш × В) 152,4 × 16 × 2,7 мм Максимальная глубина строгания 3 мм Тип ремня клиновой (А762) Диаметр режущего вала 65 мм Тип передачи ременная Высота рабочей поверхности от пола 850 мм Максимальная глубина регулировки подающего стола 13 мм Материал рабочих столов чугун Длина подающего стола 556 мм Длина приемного стола 565 мм Размер параллельного упора (Д × В) 745 × 115 мм Материал параллельного упора чугун Возможность установки строгального вала Helical есть Минимальная длина обрабатываемой заготовки 200 мм Минимальная ширина обрабатываемой заготовки 10 мм Общая длина строгальных столов 1190 мм Способ подъема столов ласточкин хвост Длина электрошнура 1.5 м Диаметр патрубка пыле/стружкоудаления 100 мм Уровень шума 85 дБ Габаритные размеры (Д × Ш × В) 1190 × 800 × 990 мм Размер упаковки (Д × Ш × В) 1220 × 540 × 365 мм Масса нетто 93 кг Масса брутто 99 кг Комплект продажи 1 шт Гарантийный срок 12 месяцев Расширенная гарантия +24 месяца к основной (по регистрации) Страна происхождения Китай -
Станок BELMASH J150/1170SA представляет собой современное оборудование для качественной обработки деревянных заготовок. Подойдет для любительского использования и в небольших мастерских.
При соответствующей наладке выполняет следующие операции:
- строгание (фугование) по пласти или кромке
- строгание (фугование) под углом (по ребрам)
- выборка четвертиОсобенности
- Параллельный упор, приемный и подающий столы изготовлены из высококачественного чугуна
- Возможность установки вала Helical
- Патрубок для подключения системы аспирации
- Параллельный упор с фиксированными углами наклона 90 и 45 градусов во внешнюю и внутреннюю стороны.

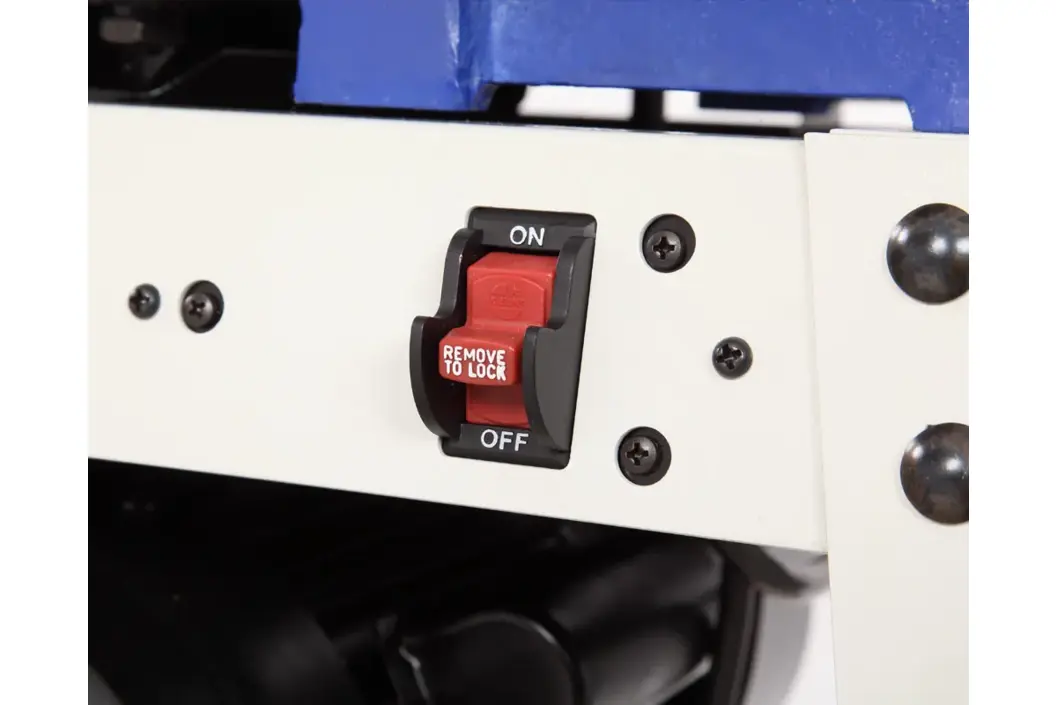

- Защита от детей, выключатель оборудован специальной съемной вставкой, без нее станок не включится
- Основание станка на ножках

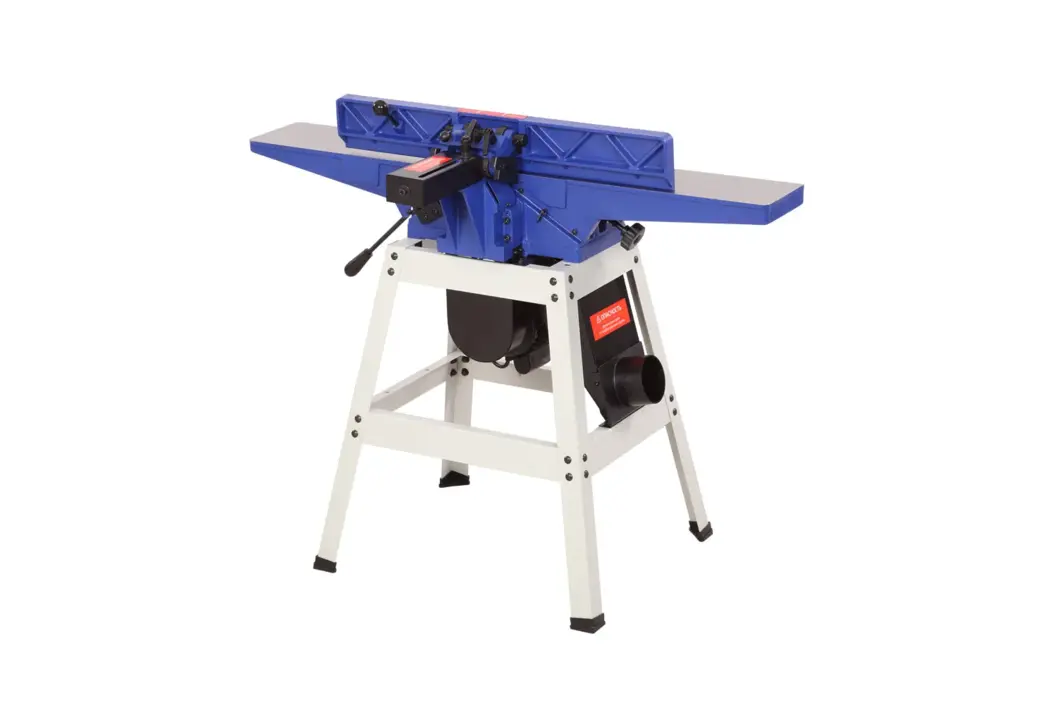

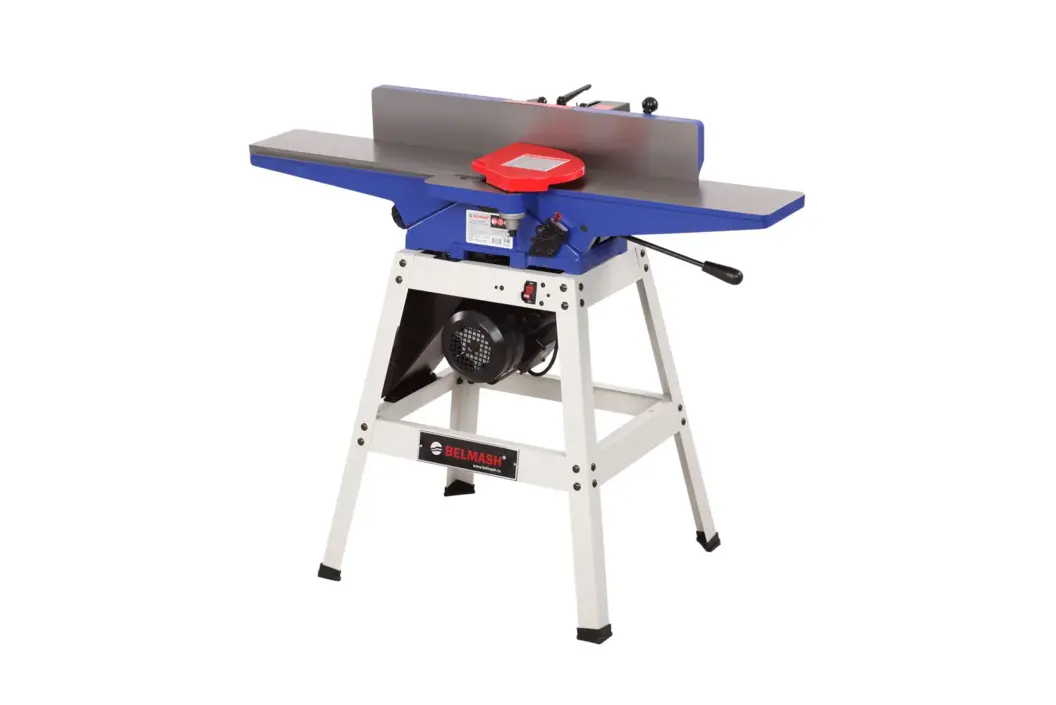

КонструкцияСтанок состоит из двух частей. Нижняя часть – сборная станина, на неё крепится асинхронный двигатель (1100 Вт) и патрубок для отвода стружки (диаметр 100 мм). Верхняя часть состоит из основания, чугунных рабочих столов и чугунного параллельного упора, литого защитного кожуха и трехножевого строгального вала. Возможна замена ножевого вала на вал Helical. Это позволит производить более чистый рез, снизит ударные нагрузки, вибрацию, а также обеспечит больший ресурс ножей за счет четырехгранных переворачиваемых пластин. Станок с установленным валом Helical - BELMASH J150/1170SAH.

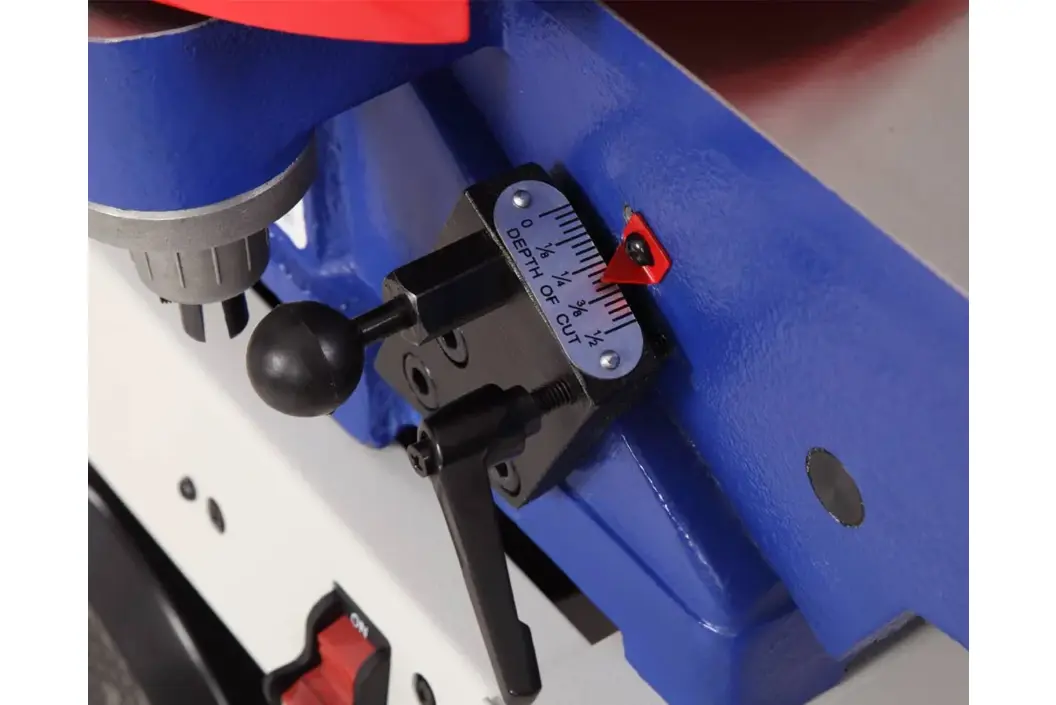

Максимальная ширина обработки составляет 152 мм, общая длина строгальных столов 1190 мм. Глубина строгания до 3 мм, для точной регулировки на станке размещена шкала с указателем.
Оба рабочих стола регулируются по высоте, способ поднятия – ласточкин хвост. Максимальная глубина регулировки подающего стола 13 мм (для операции отбора четверти).

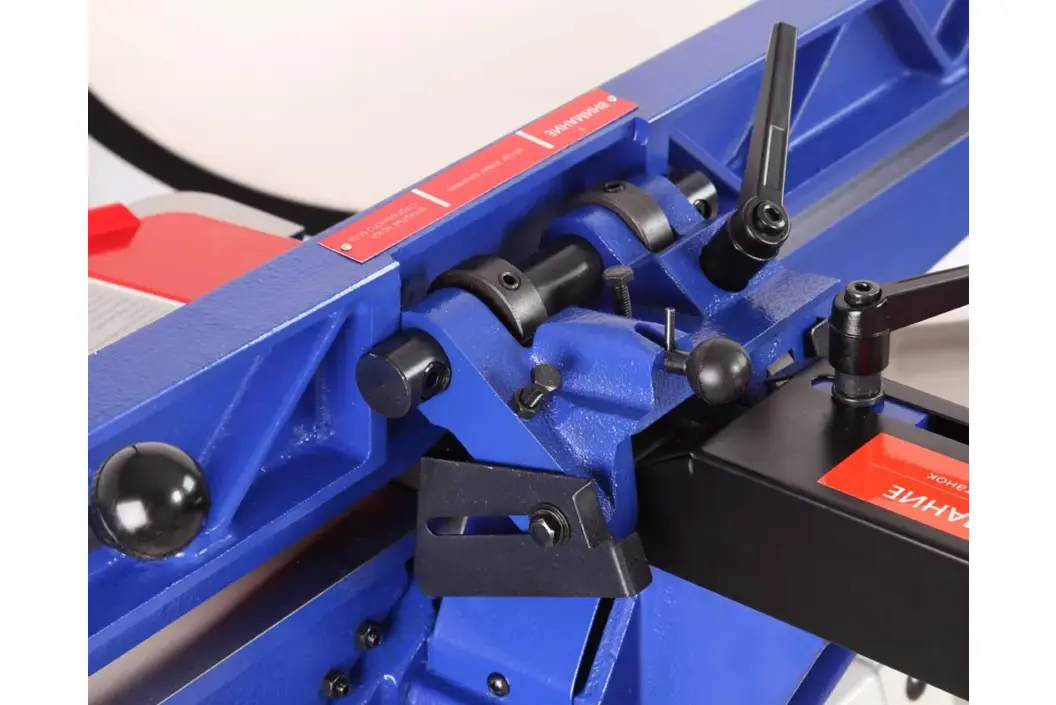

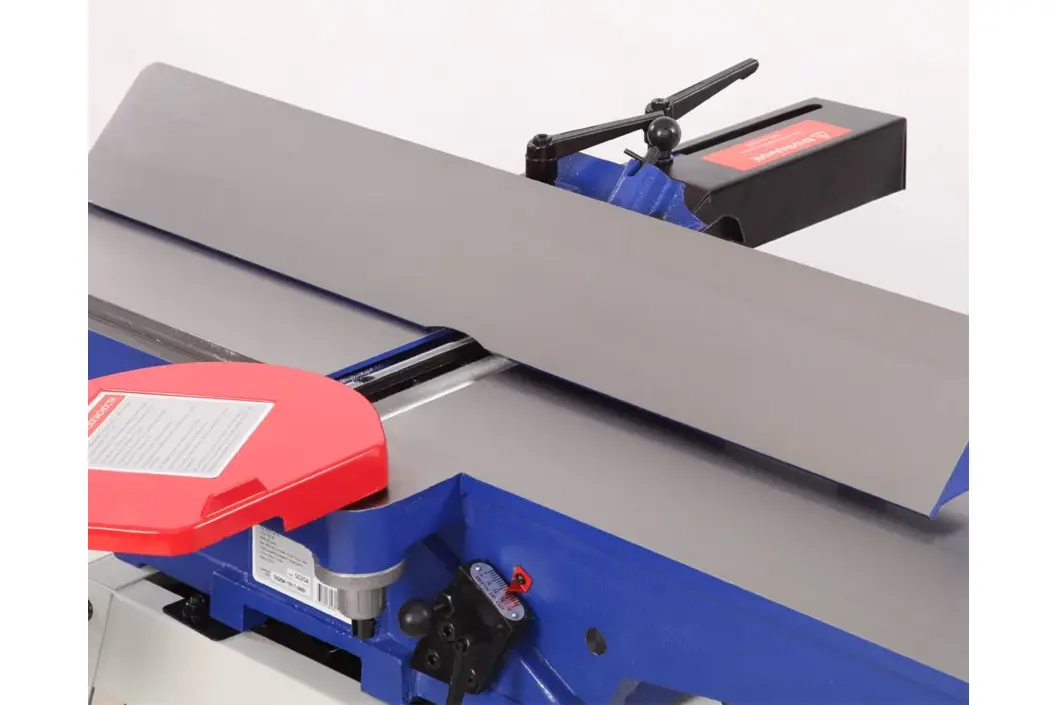

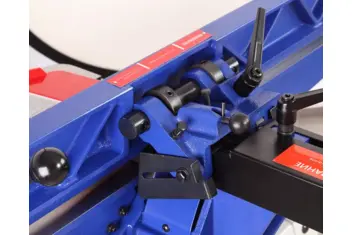

Параллельный упор позволяет осуществлять строгание под углом 90 и 45 градусов во внешнюю и внутреннюю стороны. Способ перемещения упора - ручной.
Для комфортной и безопасной работы в комплект поставки входят специальные упоры для подачи заготовки. Во избежание отдачи заготовки не выполняйте фугование изделий короче 200 мм, уже 10 мм, тоньше 8 мм. Пренебрежение данными требованиями может привести к травме.
Соответствует требованиям технических регламентов
- ТР ТС 010/2011 «О безопасности машин и оборудования»
- ТР ТС 004/2011 «О безопасности низковольтного оборудования»
- ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
-
Наименование Кол-во Двигатель с выключателем 1 Крышка кожуха стружковыброса 1 Упаковка 1 Толкатель 2 Устройство для установки ножей 1 Рукоятка стола подачи 1 Патрубок для отвода стружки 1 Защитное устройство ремня 1 Защитный кожух ножевого вала 1 Упор параллельный 1 Станок в сборе (стол подачи, стол приема, режущая головка) 1 Кожух стружковыброса 1 Набор ключей 1 Шкив двигателя 1 Набор крепежа 1 Рукоятка наклона 1 Рукоятка фиксирующая параллельного упора 1 Устройство защитное ножевого вала 1 Опора для ножки каркаса 4 Ножка каркаса 4 Перекладины каркаса нижние боковые (420 мм) 2 Перекладины каркаса нижние (520 мм) 2 Перекладины каркаса верхние (400 мм) 2 Перекладины каркаса верхние боковые (300 мм) 2 Ремень клиновой А762 1 Руководство по эксплуатации 1 -
