Описание

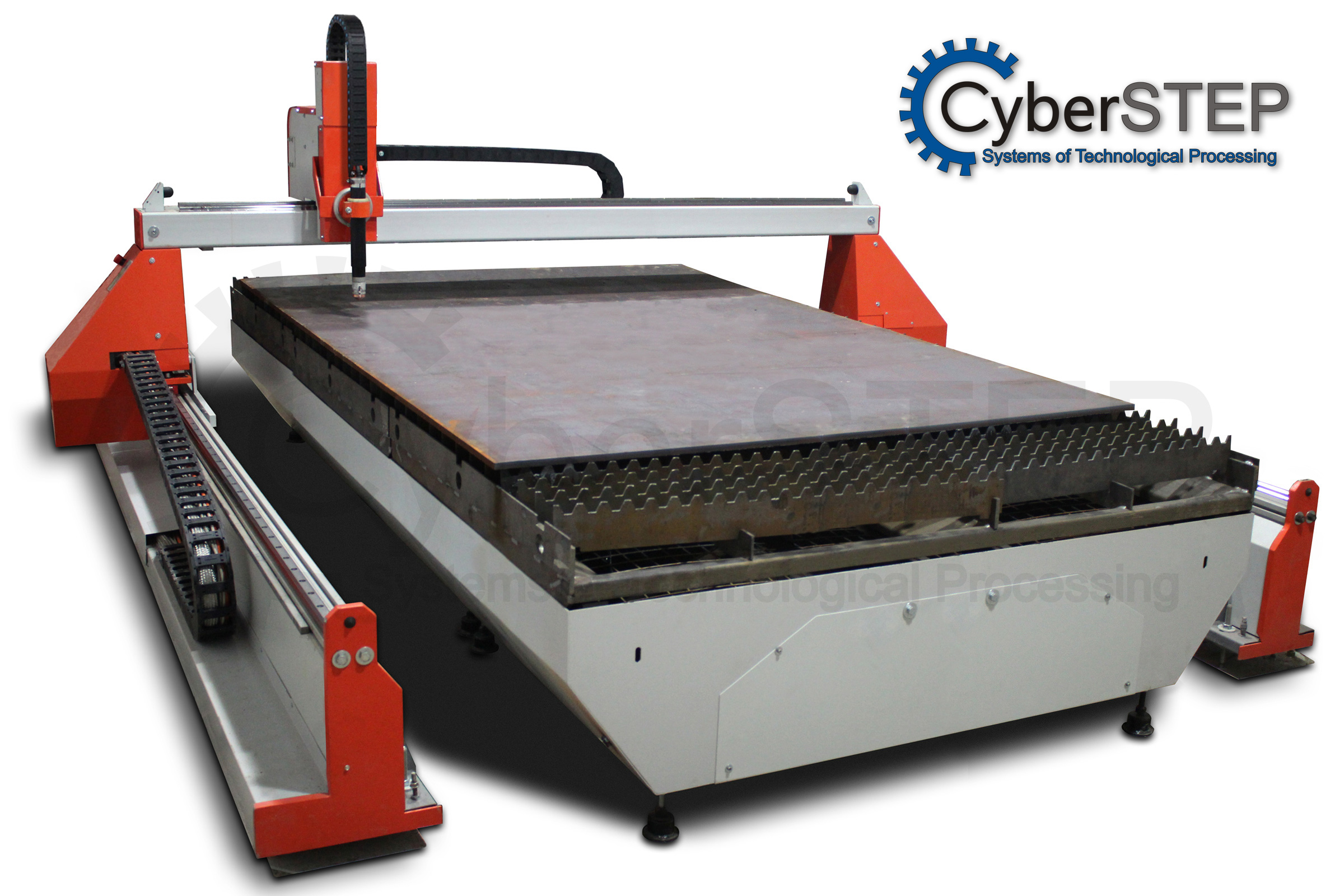

Станок термической резки CyberCUT-2030

предназначен для автоматизированной плазменной (лазерной или газопламенной) резки листового металла размерами до 2х3 метра.

Машина термического раскроя металла CyberCUT-2030 выполнена в виде портала с двусторонним приводом, перемещающегося по продольным рельсовым направляющим, и суппорта с закрепленным на нем плазмотроном. Конструкция портала исключает перекосы при его движении за счет двустороннего привода оси Х и обеспечивает отличные динамические характеристики.

На суппорте установлена система регулировки высоты плазмотрона THC (torch height control), которая обеспечивает автоматическое поддержание требуемой высоты в процессе резки, что обеспечивает высокую точность, воспроизводимость и качество реза. Встроенное в систему предохранительное устройство, исключает поломку, как плазмотрона, так и самого механизма при наезде резака на препятствие.

Система подвода коммуникаций (кабели, шланги) выполнена с использованием гибких кабельных каналов.

Машина может быть оснащена оборудованием для плазменной, газопламенной или лазерной резки.
Источник плазменной резки, а так же все необходимые системы подачи газа подбираются в соответствии с требованиями заказчика.
Так же установка может быть оснащена дополнительными модулями для фигурного раскроя трубы разных диаметров.
Комплектация установки системой CyberRotator предоставляет возможность вырезать металлические детали со скосом кромок, с фасками под сварку.
Возможна комплектация координатным столом на выбор, с водяной ванной, либо со следящей системой отвода газов.

Инновационные особенности:

Современные установки плазменного раскроя металла CyberCUT обеспечивают максимально высокую производительность благодаря сочетанию инновационных решений "Киберстеп":

CyberSTEP-THC: Интеллектуальная система компенсации износа расходных материалов;
CyberSTEP-CNC: лицензионная real-time операционная система Linux на ЧПУ, устойчивая к вирусным заражениям, с собственным интерфейсом;
CyberRotator: поддержка всех типов фасочных резов (V, Y, X, K-фаски) за один программный цикл;
RemoteController: дистанционный проводной пульт управления на портале (дублер ЧПУ);
TrueHole: реализована поддержка технологий Hypertherm TrueHole, HDi, HyDefinition с собственной системой ЧПУ для полного раскрытия потенциала источников плазмы Hypertherm, что гарантирует максимально возможную чистоту вырезаемых деталей;
Встроенная визуализированная база данных параметров резки под все режимы с фотографиями расходных деталей, сбор статистических данных о работе оборудования;
Wi-fi: возможность беспроводной связи между рабочим местом технолога и ЧПУ;
TeamViewer: удаленное управление и диагностика ЧПУ собственной сервисной службой производителя - ООО "Киберстеп";
Встроенная в ЧПУ пополняемая база типовых параметрических деталей;
Система защиты плазмотрона от столкновений с датчиком отрыва;
Лазерный позиционер;
Motion controller: PCI контроллер перемещений;
Помехоустойчивость: благодаря применению модулей входа-выхода и модулей управления цифровыми приводами с гальванической изоляцией;
Альтернативные способы интеллектуального поиска толстых и тонких заготовок;
Установка производится только на основе исключительно надежных сервоприводов Omron;
Конфигурация: множество подключаемых опций (источники плазмы, газовые резаки, 3-D ротатор, труборез).

Характеристики

Ширина обрабатываемого листа, мм	2000
Длина обрабатываемого листа, мм	3000
Вертикальный ход перемещения плазмотрона, мм	150
Длина рельсового пути (с учетом парковочной зоны), мм	3500
Скорость перемещения портала, мм/мин	30 000
Точность воспроизведения заданного контура, мм	± 0,1
Стабилизация расстояния между плазмотроном и поверхностью заготовки	автоматическая
Система питания	220В, 50 Гц
Потребляемая мощность, кВт	2
Условия эксплуатации	закрытое помещение цеха +5…+40˚С
