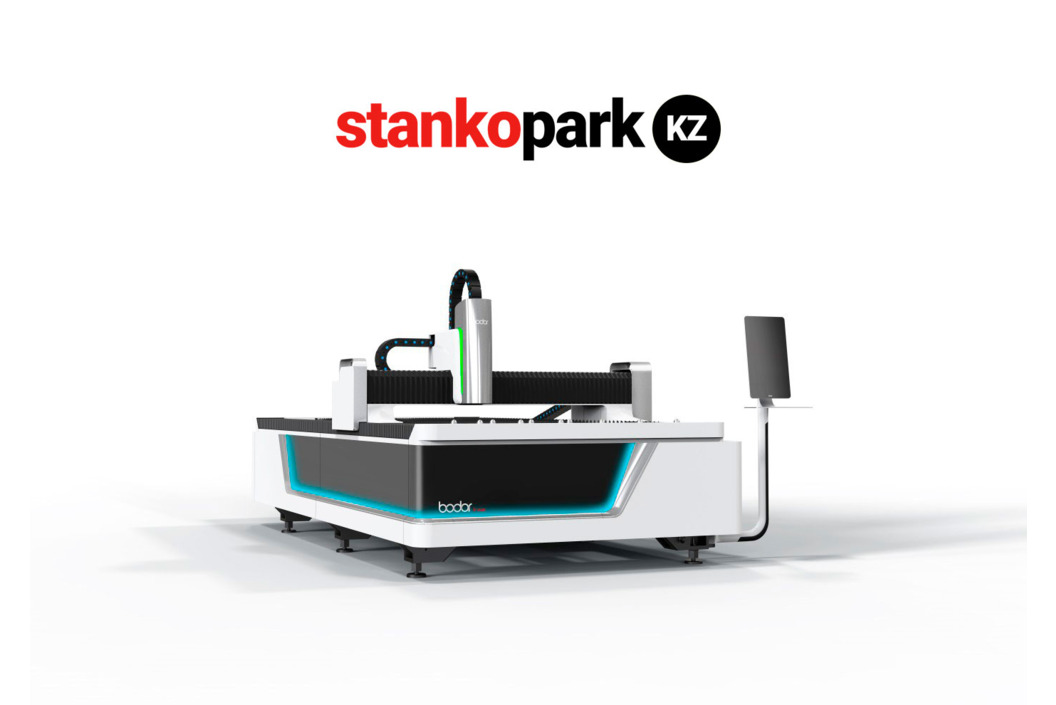

Автоматизированная установка лазерного реза BODOR серия F модель 3015

0 отзывов
Хит
Автоматизированная установка лазерного реза BODOR серия F модель 3015
Бренд: Bodor ™
Страна производства: Китай
Продавец: ТОО EMT Company
Адрес: г. Алматы, Микрорайон Таугуль-1, 14А, офис 407, 4 этаж
Время работы
Пн.-Пт.: с 9.00 до 18.00

Мощность источника 500-6000 Вт
Скорость холостых перемещений 140 м/мин
Максимальная скорость резки 55 м/мин
Максимальные размеры листа 3000х1500 мм
Толщина материала (нержавейка) 0.2-30 мм
Подробные характеристики
Под заказ
Цена по запросу
Уточнить цену
Артикул Модель Скорость холостых перемещений, м/мин Максимальная скорость резки, м/мин Максимальные размеры листа, мм Толщина материала (нержавейка), мм Цена
серия F модель 6020 140 55 6100х2000 0.2-30
По запросу
серия F модель 4020 140 55 4000x2000 0.2-30
По запросу
  • Характеристики
  • Описание
  • Комплектация
  • Отзывы (0)
  • Задать вопрос
    Характеристики
  • Тип станины литая станина
    Максимальные размеры листа, мм 3000 x 1500
    Размеры cтанка (Д x Ш x В), мм 4550 х 2300 х 2000
    Масса нетто станка, кг 4500
    Скорость холостых перемещений 140 м/мин
    Максимальное ускорение 1.5G
    Максимальная скорость резки 55 м/мин
    Способ охлаждения Водяное
    Мощность источника 500 – 6000 Вт
    Минимальная ширина реза 0.1 мм
    Толщина материала (черная сталь) 0.2 – 25 мм
    Толщина материала (нержавейка) 0.2 – 30 мм
    Режущая голова BODOR GENIUS с автофокусом
    Питание 380 В/50 Гц
    Непрерывная работа 24 часа
    Подшипники NSK (Япония)
    Автоматическое определение расстояния до поверхности листа (автофокус) в базовой комплектации
  • Описание
  • ОПИСАНИЕ

    Лазерные станки BODOR серии F на базе литой станины обладают высокой скоростью резки, минимальной стоимостью обслуживания и мощной конструкцией с низким потреблением энергии (например, по сравнению с CO2 станками со схожей мощностью излучения).

    Низкое энергопотребление и высокая энергоэффективность достигаются за счет использования волоконного лазера в качестве источника излучения. Кроме высокого в своем классе КПД, лазер подобного типа обладает рядом преимуществ.

    Преимущества

    • Оперативная сервисная поддержка BODOR в России 24/7,
    • Большой штат сертифицированных инженеров в России,
    • Качество лазерных станков соответствует международным стандартам (сертификаты — CE, SGS, FDA, ISO),
    • Комплектующие от ведущих мировых производителей Yaskawa, OMRON, HIWIN, MAXPHOTONICS, IPG,
    • Программное обеспечение от компании R&D (Швейцария),
    • Общепризнанный мировой бренд BODOR.

    Стандартная комплектация BODOR модель F3015

    • Мощность 500-6000W;
    • Стол размером 3000 х 1500мм или 4000 х 2000мм, или 6100 х 2000мм;
    • Режущая голова BODOR GENIUS с автофокусом;
    • Источник MAXPHOTONICS (базовая комплектация) или IPG (опция);
    • Сервомоторы YASKAWA (Japan);
    • Моторедуктор YYC PMI (Taiwan);
    • Электрокомпоненты Omron (Japan);
    • Направляющие HIWIN (Taiwan) или PMI (Taiwan);
    • Ось Z ШВП;
    • Ось Х,Y рейка шестерня;
    • Интерфейс Bodor PRO 2.0;
    • Система вытяжки в комплекте;
    • Чилер (водяной) в комплекте;
    • Система автоматической смазки;
    • Новое поколение модулей безопасного следования;
    • Интеллектуальная защита хода;
    • Функция аварийного сигнала низкого давления;
    • Интеллектуальная система сигнализации;
    • Дистанционная интеллектуальная помощь;
    • Wi-Fi передача данных;
    • Литая станина.

    Назначение

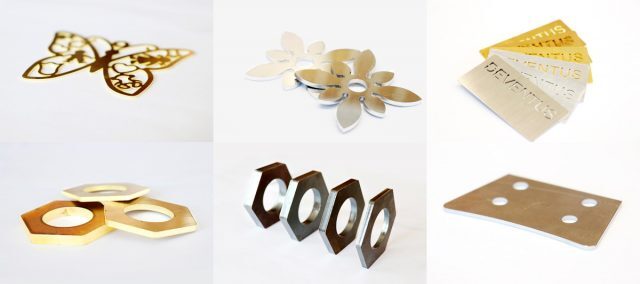

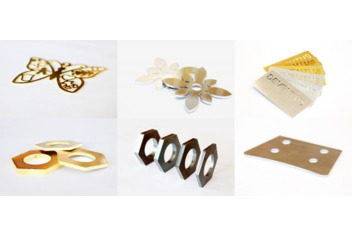

    примеры резки Bodor F

    Автоматический лазерный станок для резки листового металла (углеродистая сталь, нержавеющая сталь, алюминий, латунь и другие сплавы) и вырезки в нем отверстий различных форм.

    Сферы применения

    сферы применения Bodor F

    Оборудование для электростанций, литиевых источников питания, упаковочных линий, автомобильной промышленности, производства солнечных батарей, производства кухонного инвентаря.

    Особенности

    Только в станках BODOR реализована цельнолитая чугунная станина. Для изготовления литой станины  используется высокопрочный чугун с шаровидным графитом. Высокое содержание углерода, высокая прочность на сжатие и высокая твердость. Сильное поглощение ударов и износостойкость. Низкая тепловая чувствительность и чувствительность к разрыву уменьшают потерю качества оборудования при использовании, поэтому точность станка может сохраняться в течение длительного времени без деформации в жизненном цикле.

    ОПИСАНИЕ УЗЛОВ

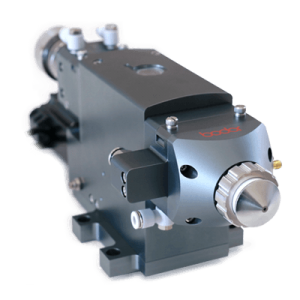

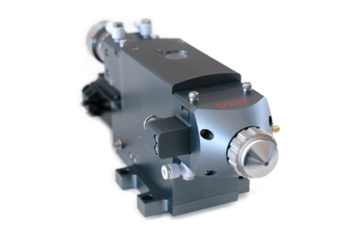

    Режущая голова BODOR GENIUS (с автофокусом)

    режущая голова Bodor F с автофокусом

    Преимущества автофокуса:

    • Применим к различным фокусным расстояниям, которые находятся под контролем системы управления станком.
    • Фокусирующая точка автоматически регулируется в процессе работы, чтобы добиться наилучшего эффекта резки металлических листов различной толщины.
    • Фокусное расстояние контролируется операционной системой. Не нужно настраивать регулировки вручную, что позволяет избежать ошибок или сбоев, вызванных ручным управлением.
    • Электрический привод автоматически настраивает наиболее подходящие координационные центры в рабочем процессе, что значительно улучшает скорость резания.
    • Лазерная голова получает из библиотеки настроек параметры, которые хранятся в системе.
    • Встроенные каналы с двойным контуром охлаждения  обеспечивают постоянную температуру коллимационных и фокусирующих компонентов, позволяя избежать перегрева линз и продлить срок службы линз.

    Параметры режущей головы:

    мощность источника 0 — 6000 Вт
    фокусное расстояние collimating lens 100 мм
    фокусное расстояние focus lens 125 мм/150 мм/200 мм
    диаметр линзы D30 мм (0-3 kw), D37 мм (0-4kw)
    вертикальный диапазон регулировки автофокуса +10 мм — 15 мм
    горизонтальный диапазон автофокуса ±1.5 мм
    максимальное давление сжатого воздуха 25 бар
    вес 4.2 кг

    Управление станком осуществляется при помощи профессионального промышленного компьютера с удобным графическим интерфейсом и профессиональным программным обеспечением для операций резки. Свободный дизайн всех видов графики, обработка данных в реальном времени, поддержка CAD, CorelDraw и других профессиональных графических программ. Простота и удобство для работы оператора.Управление:

    Цветной 19-дюймовый дисплей управления станком с системой видеонаблюдения и контроля работы станка и пульт управления MANGO

    пульт управления Mango

    • Беспроводной удаленный контроль;
    • Легкий и удобный пульт управления не больше вашего смартфона;
    • Элегантный плавный дизайн, вдохновленный формой плода манго.

    Программное обеспечение

    система управления Bodor 2.0

    Bodor Pro 2.0 — это независимая операционная система R & D (Швейцария), которая прекрасно сочетает высокую эффективность и простоту использования.

    Программное обеспечение CAD/CAM может реализовать интеллектуальную компоновку графической резки и поддерживать импорт нескольких графических элементов, оптимизировать  заказы на резку автоматически, быстро искать края и автоматически позиционировать. Система управления использует лучшее логическое программирование и взаимодействие с программным обеспечением, обеспечивает удобство работы, эффективно улучшая использование листового металла и уменьшая количество отходов. Простая и быстрая система управления, эффективные и точные инструкции по резке улучшают работу пользователя.

    Литой алюминиевый портал

    литой алюминиевый портал Bodor F

    Литье под давлением — литой алюминиевый портал повышенной прочности позволяет достигать скорости перемещения 140 м/мин. Легкий и прочный портал обеспечивает лазерам BODOR высокую скорость работы, повышает эффективность оборудования и обеспечивает безупречное качество раскроя.

    литой алюминевый портал Bodor F-3

    Серводвигатели и ШВП YASKAWA

    серводвигатели и швп YASKAWA

    Тройная система защиты привода

    тройная система защиты привода Bodor F

    Функция определения положения листа

    определение положения листа Bodor F

    Эта функция позволяет автоматически определять позиционные выступы и угол поворота заготовки на столе станка и скорректировать программу резки, если это потребуется. Если материал расположен на паллете не ровно, то кромки материала будут определены с помощью детектора, и материал будет программно повёрнут в необходимые координаты.

    Пневматические компоненты SMC (Япония)

    пневматические компоненты SMC

    Подшипники NSK (Япония)

    подшипники NSK

    Чиллер (водяной)

    чиллер водяной

    Источник лазерного излучения (резонатор) MAXPHOTONICS или IPG

    Резонатор Maxphotonics – это 2 года гарантии, сервисная служба в России, наличие склада подменных источников. Система оптической защиты при резке алюминия, оцинковки, зеркальной нержавеющей стали. Высокое качество луча на всех диапазонах мощности. Срок службы диодов — 100 000 часов.

    Резонатор IPG – это 2 года гарантии, производство и сервисная служба в России. Система оптической защиты при резке алюминия, оцинковки, зеркальной нержавеющей стали. Высокое качество луча на всех диапазонах мощности. Срок службы диодов — 100 000 часов.

  • Комплектация
    • Мощность 500-6000W;
    • Стол размером 3000 х 1500мм или 4000 х 2000мм, или 6100 х 2000мм;
    • Режущая голова BODOR GENIUS с автофокусом;
    • Источник MAXPHOTONICS (базовая комплектация) или IPG (опция);
    • Сервомоторы YASKAWA (Japan);
    • Моторедуктор YYC PMI (Taiwan);
    • Электрокомпоненты Omron (Japan);
    • Направляющие HIWIN (Taiwan) или PMI (Taiwan);
    • Ось Z ШВП;
    • Ось Х,Y рейка шестерня;
    • Интерфейс Bodor PRO 2.0;
    • Система вытяжки в комплекте;
    • Чилер (водяной) в комплекте;
    • Система автоматической смазки;
    • Новое поколение модулей безопасного следования;
    • Интеллектуальная защита хода;
    • Функция аварийного сигнала низкого давления;
    • Интеллектуальная система сигнализации;
    • Дистанционная интеллектуальная помощь;
    • Wi-Fi передача данных;
    • Литая станина.
