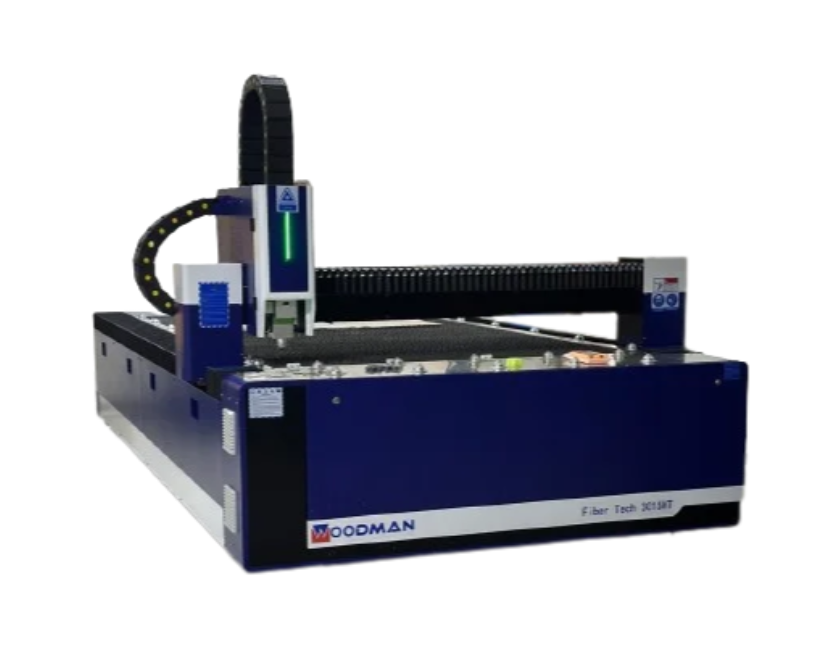

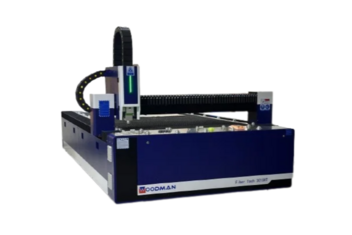

Оптоволоконный лазер по металлу WOODMAN FiberTech 3015HT (1500W)
| Максимальные размеры листа | 3000х1500 мм |
| Мощность источника | 1500 Вт |
- Характеристики
- Описание
- Отзывы (0)
- Задать вопрос
-
Технические характеристики
Производитель
WOODMAN FiberTech
Размер рабочего стола
3000х1500хмм
Станина
Цельносварная, стальная
Портал
Авиационный алюминий
Нагрузка на стол
750kg
Точность позиционирования луча
≤±0.03mm/m
Повторная точность позиционирования
≤±0.02mm/m
Мощность оптоволоконного излучателя
Max Photonics 1500W
Длина волны лазера
1070um±10%
Лазерная головка
Raytools (Швейцария)
Система передачи (шестерня-рейка)
Двухприводные зубчатыe рейки LEITESEN (Тайвань)
Шариковая винтовая пара
TBI (Тайвань)
Линейные направляющие (рельсы)
HIWIN
Смазка направляющих
Автоматическая
Серводвигатель оси Х
LEADSHINE (Тайвань)
Серводвигатель оси Y
LEADSHINE (Тайвань)
Серводвигатель оси Z
LEADSHINE (Тайвань)
Редукторы
SHIMPO
Электрокомпоненты
Omron (Япония)
Пневматические компоненты
SMC (Япония)
Газораспределительный клапан
автоматическая регулировка подачи газов
Программное обеспечение
Cypcut
Монитор(экран)
вертикальный, 320х560мм
Дистанционный пульт управления
Да
Блок управления станком (шкаф-контроллер)
Кондиционер в шкафе управления
Водяной охладитель
Чиллер HANLI 1500
Общие данные
Вес станка общий
2300кг
Габариты стола для раскройки листа
4700*2200*1600мм
Комплектация станка
Наименование
Кол-во
Оптоволоконный лазерный станок для резки металла WOODMAN FiberTech 3015HT 1500W
1 шт.
Монитор вертикальный, 320х560мм
1 шт.
Клавиатура + мышь
1 компл.
Вытяжка (вентилятор)
1 шт.
Водяной охладитель(чиллер)
1 шт.
Лицензионное программное обеспечение Cypcut
1 шт.
Пульт дистанционного управления
1 шт.
Набор инструментов
1 компл.
Источник Max Photonics 1500Вт
1 шт.
Поддон для сбора заготовок
1 компл.
Режущая головка Raytools
1 шт.
-
Лазерный станок WOODMAN FiberTech 1530 (1500W) предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.
ВИДЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ:
Наиболее эффективно станок может быть использован при решении таких задач как: фигурная резка металла, прямолинейный и криволинейный раскрой металлических листов, обработка углеродистой, кремниевой и нержавеющей сталей, аллюминиевых и титановых сплавов, оцинкованного листа.
СФЕРЫ ПРИМЕНЕНИЯ СТАНКОВ:
Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или автоаксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д.
-
