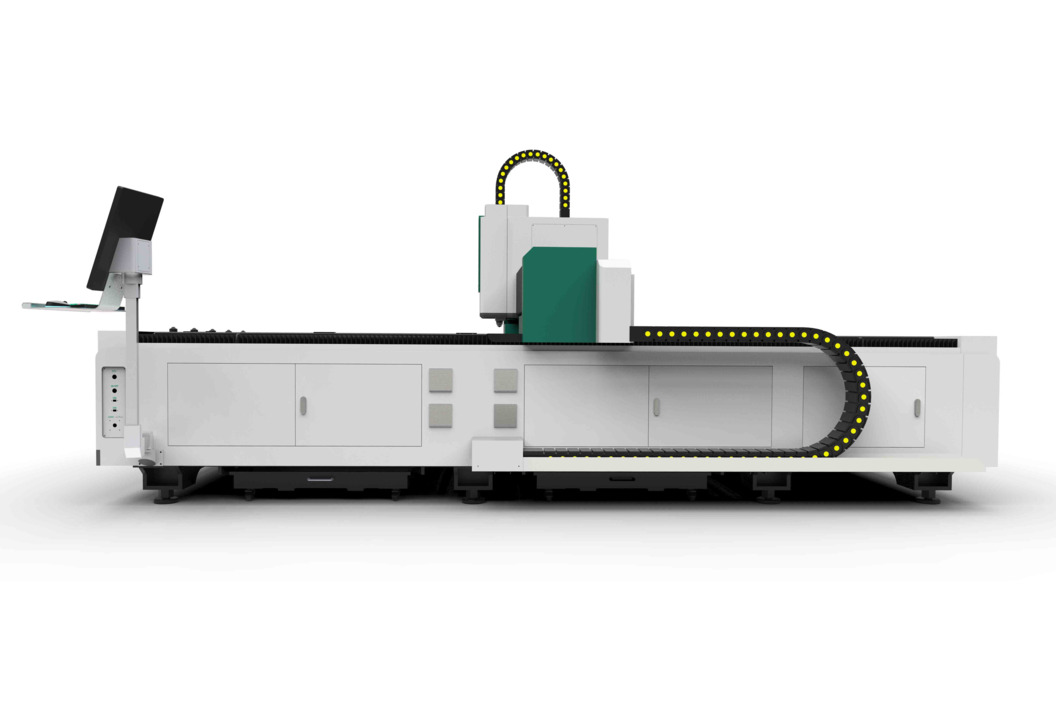

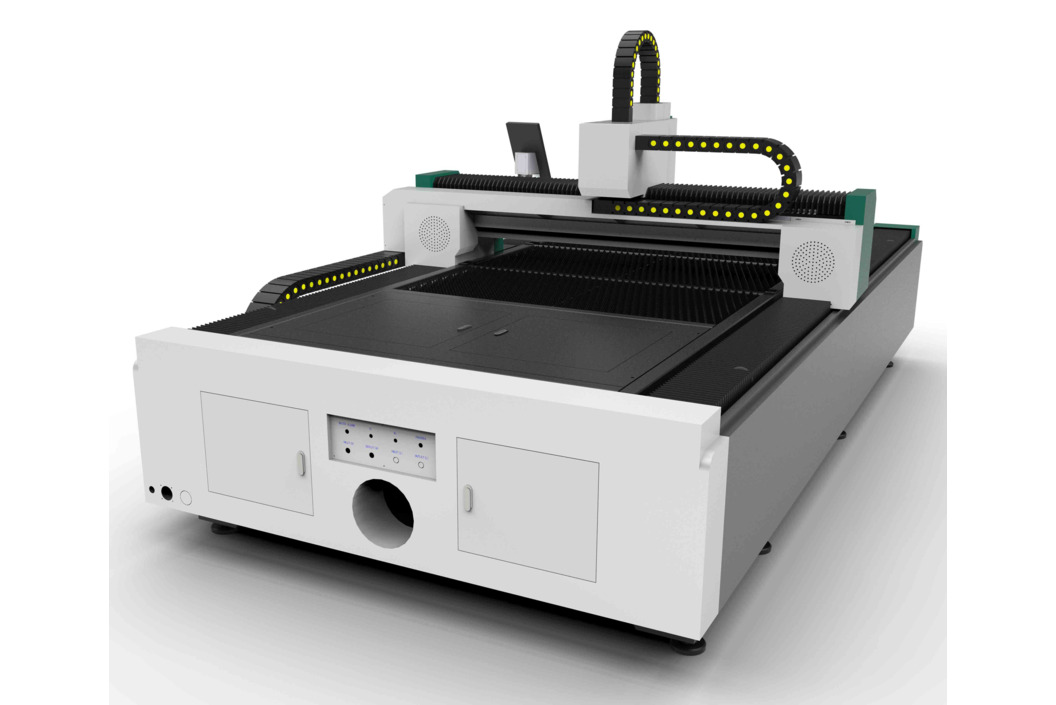

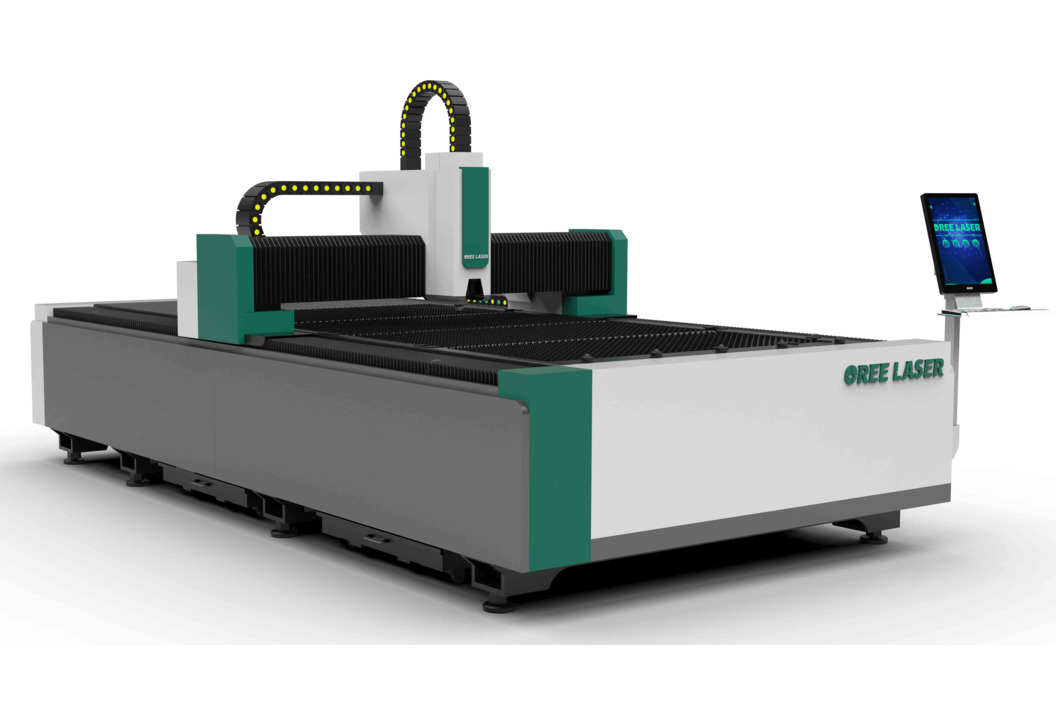

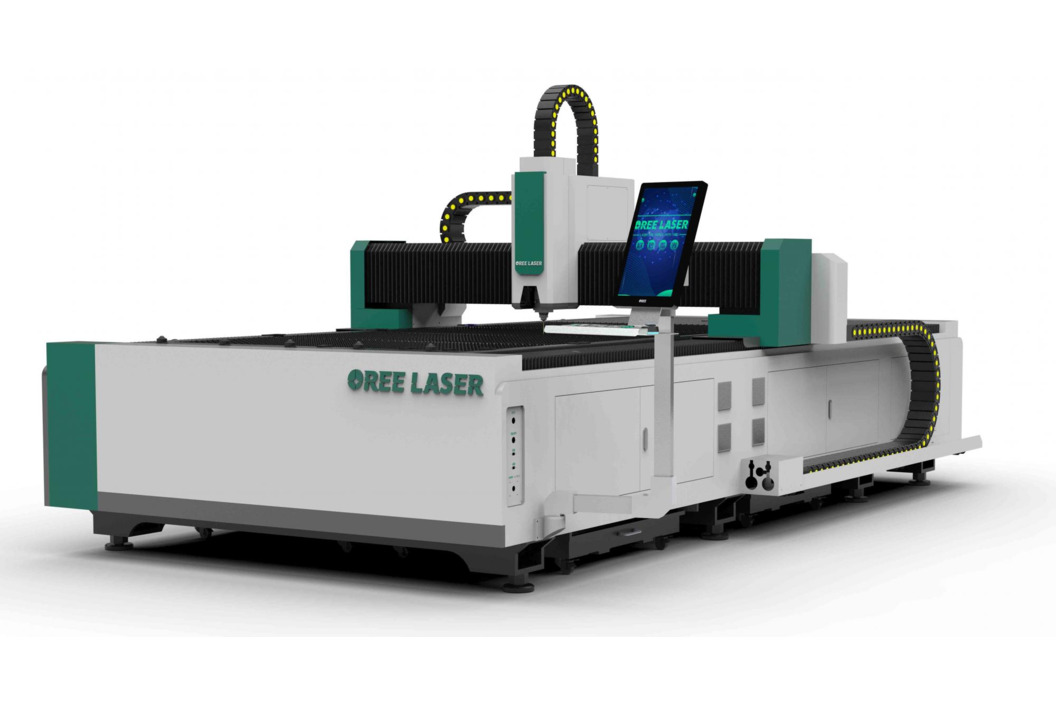

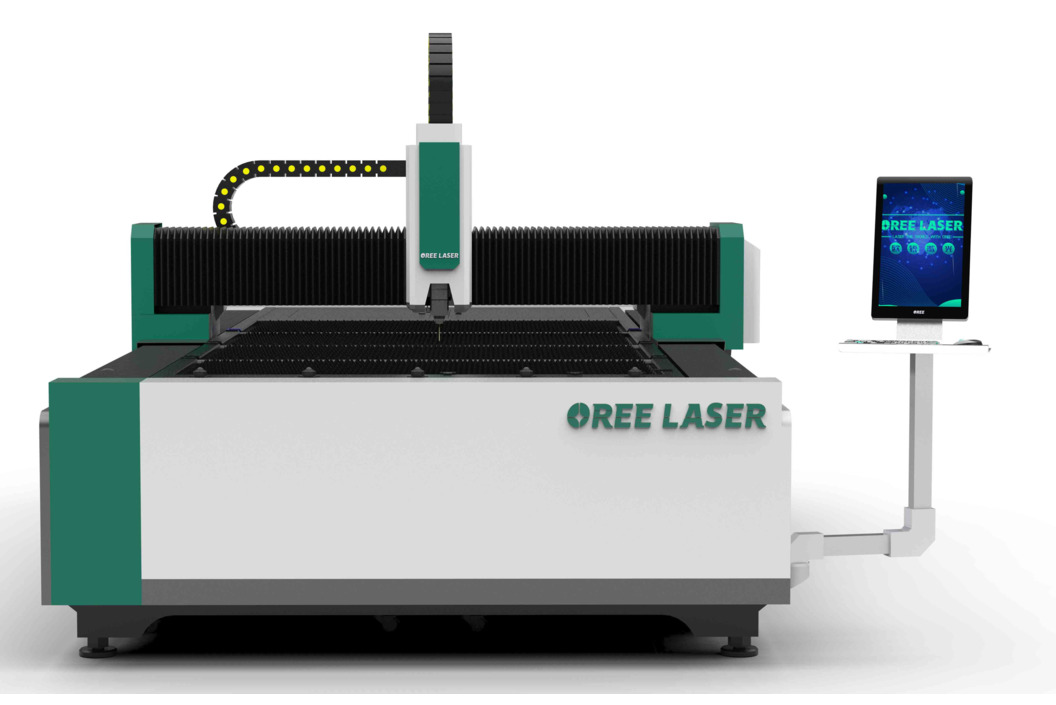

Лазерный станок c ЧПУ по металлу OR-F 3015
Станки OREE LASER тяжелой серии «F» с литой станиной. OR-F 3015 станок тяжелого класса для раскроя листового металла. Мощность лазера 1000W/1500W/2000/3000/4000W. С
| Скорость холостых перемещений | 140 м/мин |
| Максимальная скорость резки | 80 м/мин |
| Максимальные размеры листа | 3000х1500 мм |
| Мощность источника | 1000-4000 Вт |
| Минимальная ширина реза | 0.1 мм |
Срок доставки 30-45 дней
- Характеристики
- Описание
- Отзывы (0)
- Задать вопрос
-
Рабочая зона (X, Y) 3000х1500 мм Обрабатываемые материалы листовой металл Тип лазера иттербиевый оптоволоконный лазер Производитель лазера MAX/Raycus/IPG Мощность лазера 1000W/1500W/2000W/3000W/4000W Длина волны лазера 1070 нм Срок работы лазера 100 000 часов Вид охлаждения промышленный чиллер Квадратные направляющие 25 мм Передача по осям X, Y зубчатая рейка Передача по оси Z шарико-винтовая пара Двигатель по осям X, Y, Z серводвигатель Датчик высоты автоматический Система управления Cypcut Поддерживаемые форматы файлов CAD, CorelDRAW, plt, AI, dxf Смазка централизованная система смазки Максимальная толщина до 5 мм (углеродистая сталь) Максимальная скорость 140 м/мин Максимальная скорость резки 80 м/мин Точность позиционирования ±0,03 мм Точность повторного позиционирования ±0,02 мм Минимальная ширина резки 0,1 мм Напряжение 380 В Частота тока 50 Гц Гарантия на лазерный источник 2 года Гарантия на станок 3 года Режущая головка Raytools
Станок лазерного раскроя OREE LASER укомплектован точной и легкой головой Raytools с автоматической установкой положения фокуса.Лазерная голова имеет следующие возможности контроля реза и состояния оптики:
- Измерение расстояния – постоянное расстояние до заготовки, автоматическое компенсирование неровностей материала, постоянное качество резки
- Автоматическая настройка положения фокуса – для материалов всех толщин.
- Стабильность процесса – использование новейших технологий и материалов в конструкции режущей головы дают возможность получить максимально стабильный процесс резки с большими динамическими характеристиками.
Система управления Cypcut
Система управления CypCut представляет собой систему программного обеспечения, предназначенного для лазерной резки, которая включает в себя не только управление процессом лазерной резки, но и управление слоями, обработку изображений, настройку процесса резки, планировании траектории обработки, моделирование процесса резки.
Сервоприводы YASKAWA
Yaskawa Electric (Япония) является профессиональным производителем в области управления движением. Его продукты известны своей стабильностью,скоростью и экономичностью. Они являются крупнейшими и самыми популярными сервоприводами в отрасли. В России Yaskawa занимает большую часть рынка на протяжении многих лет.
Портал из авиационного алюминия
Он изготовлен с авиационного алюминиевого сплава четвертого поколения, отлитого под давлением 4300 тонн. После обработки старения ее сила может достигать T6, которая является самой высокой прочностью. Авиационный алюминиевый сплав имеет повышенные качества: такие как его прочность, пластичность, ударная вязкость, хорошие усталостные характеристики, и высокая коррозионная стойкость. Использование таких порталов на лазерных станках OREE LASER позволяет добиться высоких скоростей как холостых до 140м/мин, так и режимов обработки на скорости до 80м/мин..
ЛИТАЯ ЧУГУННАЯ СТАНИНА
Железо-графитовый чугун с минимальной прочностью на растяжение 200 МПа. Высокое содержание углерода, прочность на сжатие и высокая твердость. Высокая амортизация и износостойкость. Хорошая стабильность и эффективность резания. Гарантирует сохранение точности в течение длительного времени, без изменений до 50 лет. -
Основное применение лазерных станков OR-F для резки, гравировки, пробивки отверстий в листовом металле с высокой точностью и качеством обработки по контуру: нержавеющей стали, углеродистой стали, легированной стали, меди, алюминия, золота, серебра, титана и другого металлического листа.
- ЦЕЛЬНОЛИТАЯ ЧУГУННАЯ СТАНИНА!
- В оптоволоконных лазерных станках OREE LASER используется координатный стол портального типа. При обработке лист неподвижен.
- Зона резки располагается в специальной гермозоне с возможностью подключения внешней вытяжки.
- Лазерное излучение генерируется иттербиевым волоконным лазером мощностью от 1000 до 4000Вт.
- Пневматическая система обеспечивает подачу в зону реза от внешних магистралей воздуха, кислорода или инертного газа.
- Фокусирующая оптическая система снабжена бесконтактным емкостным датчиком, что позволяет автоматически поддерживать постоянное положение фокуса режущей головы относительно обрабатываемого листа, и обеспечивает высокое качество реза.
- Система подачи вспомогательного газа позволяет использовать три различных типа газа (кислород, азот, воздух), система оборудована программно-управляемой настройкой давления вспомогательного газа О2.
- Для удаления газов, образующихся в процессе резки, предусмотрена специальная система вытяжки.
- Система транспортировки луча (оптоволокно) не требует специального обслуживания, в отличии от «летающей оптики», используемой в лазерных Станках с CO2 лазером, что существенно снижает расходы по эксплуатации станка.
- В Лазерных Станках OREE LASER используются иттербиевые волоконные лазеры что исключает необходимость использования смесей высокоочищенных газов и не предполагает наличия турбины, зеркал и пр., что также существенно понижает эксплуатационные расходы.
- Ресурс работы лазерного источника составляет порядка более 100 000 часов непрерывной работы.
- КПД используемого лазерного источника достигает 35 %.
- Станок оснащен дополнительным полупроводниковым лазером видимого спектра излучения для точного позиционирования заготовки.
- Лазерный Станок оснащен высокоразвитой системой самодиагностики.
