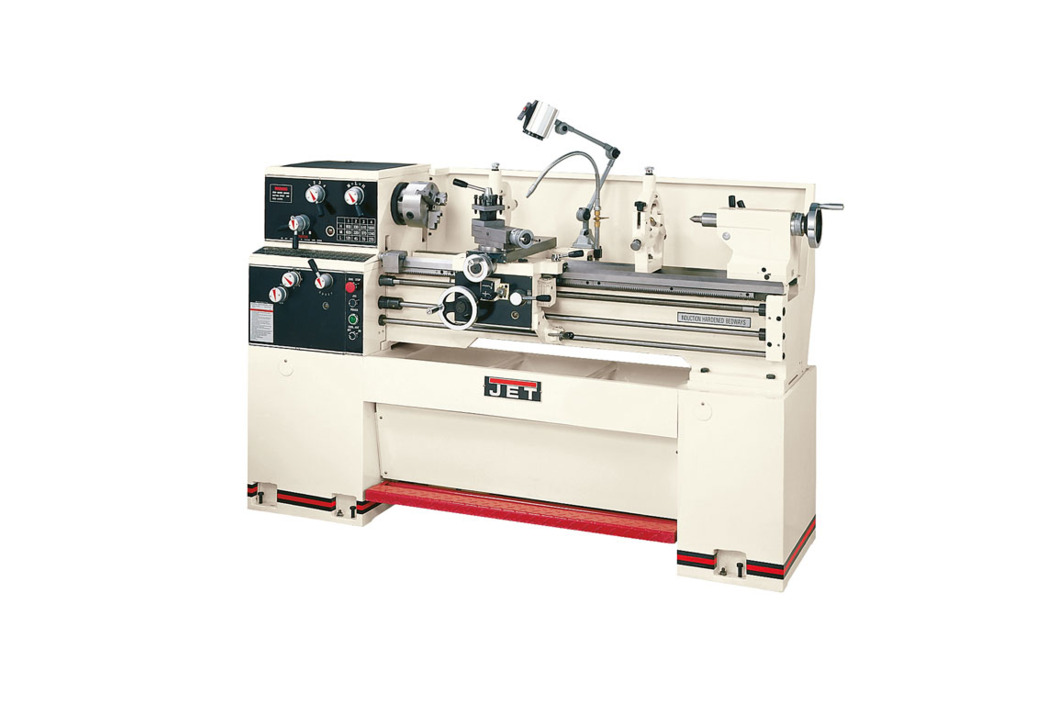

Токарно-винторезный станок GH-1440-W3
| ∅ обработки над станиной | 356 мм |
| ∅ отверстия шпинделя | 40 мм |
| Расстояние между центрами | 1015 мм |
| Регулировка частоты вращения шпинделя | Ступенчатая |
| Мощность | 4,25 кВт |
| Масса | 995 кг |
| Напряжение | 380 В |
| Габариты | 1873х750х1200 мм |
- ∅ обработки над станиной: 180 мм
- ∅ отверстия шпинделя: 20 мм
- Расстояние между центрами: 350 мм
- Мощность: 0.59 кВт
- Масса: 44 кг
- ∅ обработки над станиной: 180 мм
- ∅ отверстия шпинделя: 20 мм
- Расстояние между центрами: 350 мм
- Мощность: 0,75 кВт
- Масса: 50 кг
- Напряжение: 220 В
- ∅ обработки над станиной: 330 мм
- ∅ отверстия шпинделя: 38 мм
- Расстояние между центрами: 1015 мм
- Мощность: 2,8 кВт
- Масса: 650 кг
- Напряжение: 380 В
- ∅ обработки над станиной: 460 мм
- ∅ отверстия шпинделя: 80 мм
- Расстояние между центрами: 1015 мм
- Мощность: 8,8 кВт
- Масса: 2267 кг
- ∅ обработки над станиной: 280 мм
- ∅ отверстия шпинделя: 32 мм
- Расстояние между центрами: 457 мм
- Мощность: 3,3 кВт
- Масса: 1100 кг
- Напряжение: 400 В
- ∅ обработки над станиной: 210 мм
- ∅ отверстия шпинделя: 20 мм
- Расстояние между центрами: 450 мм
- Мощность: 1,3 кВт
- Масса: 94 кг
- Напряжение: 220 В
- ∅ обработки над станиной: 330 мм
- ∅ отверстия шпинделя: 38 мм
- Расстояние между центрами: 760 мм
- Мощность: 2,8 кВт
- Масса: 600 кг
- Напряжение: 380 В
- ∅ обработки над станиной: 500 мм
- ∅ отверстия шпинделя: 80 мм
- Расстояние между центрами: 1000 мм
- Мощность: 7,5 (10 л.с.) S1 кВт
- Масса: 2750 кг
- Напряжение: 400 В
- Описание и характеристики
- Отзывы (0)
- Задать вопрос
-
Описание
- Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)
- Закаленные и отшлифованные направляющие станины из серого чугуна
- Механизм привода шпинделя постоянно работает в масляной ванне
- Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
- Автоматическая подача продольного и поперечного суппорта
- Предохранительная муфта ходового винта
- Толчковый режим работы шпинделя
Характеристики
Модель
GH-1440W-3
Артикул 380 В с УЦИ
50000720T
Артикул 380 В
321840T
Диаметр обточки над станиной
356 мм (gap 508 мм)
Диаметр обточки над суппортом
216 мм
Расстояние между центрами
1015 мм
Частота вращения шпинделя, 12
40-1800 об/мин
Конус шпинделя
МК-5
Присоединение шпинделя, Camlock
D1-4 (DIN 55029)
Проходное отверстие шпинделя
40 мм
Макс. размер резца
16х16 мм
Ход поперечного суппорта
162 мм
Ход верхнего суппорта
89 мм
Шаг ходового винта
4 мм
Диаметр пиноли
45 мм
Пиноль задней бабки
МК-3
Ход пиноли задней бабки
120 мм
Продольная подача, 48
0,04-0,6 мм/об
Поперечная подача, 48
0,07-0,345 мм/об
Метрическая резьба, 22
0,4-7 мм
Дюймовая резьба, 28
4-56 TPI
Диапазон неподвижного люнета
95 мм
Диапазон подвижного люнета
70 мм
Ширина станины станка
267 мм
Выходная мощность
2,2 кВт/S1 100%
Потребляемая мощность
4,25 кВт/S6 40%
Габаритные размеры (ДхШхВ)
1873х750х1200 мм
Масса
995 кг
Принадлежности
Артикул
Описание
321430
4-х кулачковый патрон Ø200 мм
321431
Однопозиционный резцедержатель
321449
3-х кулачковый патрон Ø160 мм
321520
Устройство для обточки конусов
465303
Вращающийся упорный центр МК-3
650014
Набор из 16 цанг Ø1/8''-1 1/16'' для 50000191
956600A
Резцедержатель MultiFix
956634
Держатель токарного резца MultiFix AD 2090
956656
Держатель расточного резца MultiFix АН 2085
956666
Держатель расточного резца MultiFix AJ 3080
956715
Втулка MultiFix MK-1 AL 130
956716
Втулка MultiFix МК-2 AL 230
50000190
Набор из 17 цанг Ø3-25 мм для 50000191
50000191
Цанговый патрон для цанг 50000190
IT160400
Патрон 3-х кулачковый Ø160 мм с прямыми и обратными цельными кулаками
IT160401
Комплект прямых цельных каленых кулачков для патрона Ø160 мм
IT160402
Комплект обратных цельных каленых кулачков для патрона Ø160 мм
IT160403
Комплект цельных сырых кулачков для патрона Ø160 мм
Комплектация
- 3-х кулачковый патрон Ø160 мм с прямыми/обратными кулачками
- 4-х кулачковая планшайба Ø200 мм
- Планшайба Ø300 мм
- 4-х-позиционный резцедержатель с фиксатором
- Подвижный и неподвижный
-
