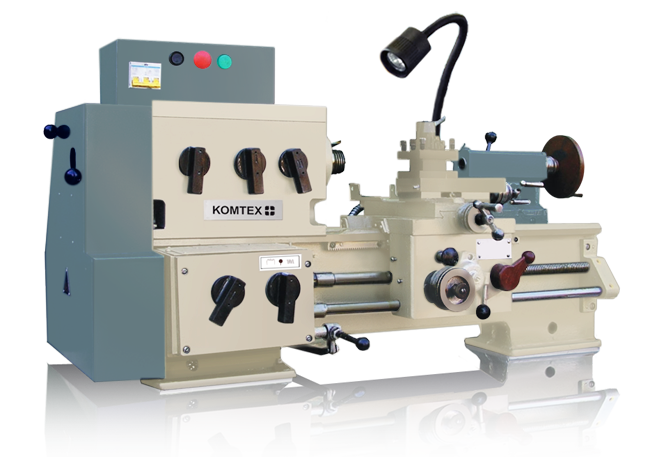

Токарный станок КомТех ТВ-7М
| ∅ обработки над станиной | 220 мм |
| ∅ отверстия шпинделя | 18 мм |
| Расстояние между центрами | 275 мм |
| Регулировка частоты вращения шпинделя | Ступенчатая |
| Мощность | 0,75 кВт |
| Масса | 210 кг |
| Габариты | 1120х620х680 мм |
- Описание и характеристики
- Отзывы (0)
- Задать вопрос
-
Описание
Модель ТВ-7М, заслуженно пользуясь репутацией качественного и надежного оборудования. Важная особенность станка — экономичность и низкий уровень эксплуатационных расходов. Универсальный учебно-производственный токарно-винторезный станок ТВ-7М предназначен для обучения профессии токаря, а также для выполнения всех видов токарных операций при массе детали 5 кг., в том числе:
- проточка и расточка цилиндрических и конических поверхностей;
- сверление;
- отрезка;
- нарезка резьб;
- подрезка торцев.
Традиционная наглядная компоновка станка в сочетании с отработанной кинематической схемой позволяет уверенно обеспечить токарную обработку с классом точности «Н» в течении длительного срока эксплуатации. В сравнении с предлагаемыми на рынке малогабаритными станками- он прост в эксплуатации, надежн, долговечен.
Характеристики
Диаметр обработки над станиной, мм
220
Диаметр обработки над суппортом, мм
100
Наибольшая длина обрабатываемого изделия, мм
275
Высота центров, мм
120
Диаметр сквозного отверстия в шпинделе, мм
18
Центр в шпинделе Морзе
3
Значение шага обрабатываемых метрических резьб, мм
0,8 - 2,5
Пределы частот вращения шпинделя, об/мин
60/105/185/315/555/975
Электродвигатель, кВт/В
0,75 /380
Значение продольных рабочих подач суппорта, мм/об
0,1 - 0,32
Перемещение на одно деление лимба, мм
- продольное
0,25
- поперечное
0,025
Конус пиноли в задней бабке Морзе
2
Габаритные размеры станка, мм, не более
1120 х 620 х 680
Масса станка, кг, не более
210 +- 5%
Длина заготовки, мм
до 275
Патрон, мм
100/125
Мощность, кВт
0,75
Напряжение, В
380
-
