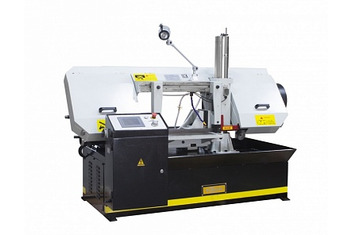

Станок ленточнопильный STALEX BS-5030
| Скорость движения ленты | 20–70 м/мин |
| Угол пиления | 0-60 ° |
| Диаметр пиления | 350 мм |
| Масса | 35.8 кг |
| Охлаждение | Есть |
- Характеристики
- Описание
- Отзывы (0)
- Задать вопрос
-

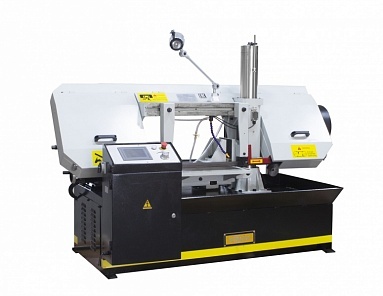

Модель Stalex BS-5030 является гидравлическим ленточнопильным станком, колонного одностоечного типа.
Полуавтоматический ленточнопильный станок, предназначен для пиления труб, металлических заготовок, максимальным диаметром круга 300 мм и прямоугольной заготовки 500x300 мм под углом 90°.
Одностоечные ленточнопильные станки имеют вертикальную стойку (колонну) большого диаметра по которой вверх-вниз перемещается горизонтальная пильная рама.
Пильная рама, представляет собой стальную сварную конструкцию.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо механической подачи тисков, гидравлический ход тисков для быстрого зажима составляет 60 мм. Для облегчения подачи заготовок станок оборудован роликовым столом с двумя роликами.
Основные элементы
- Угол пиления заготовок 90°.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически
- Станок управляется трёхфазным двигателем.
- Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Система смазки и охлаждения полотна
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна
- Сенсорный дисплей управления
- Индикатор повреждения станка и полотна
- 4 скорости вращения полотна
- Подсветка зоны резания
Ленточное полотно: Движение ленты осуществляется в 4-х режимах (30, 50, 75 и 90 м/мин)
Процесс пиления:
- Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
- Регулируемая подача СОЖ в зону резания
- На мониторе размещена функция счётчика реза (заготовок)
- Так же на мониторе возможно установить высоту поднятия рамы (в секундах), либо механически выставить высоту поднятия рамы концевиком
- Расстояние движения направляющих по салазкам – составляет 530 мм
Дополнительный прижим для пакетной резки для BS-5030
Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков.
Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно.
Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами.
Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек.
Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо механической подачи тисков, гидравлический ход тисков для быстрого зажима составляет 60 мм. Для облегчения подачи заготовок станок оборудован роликовым столом с двумя роликами.
На мониторе возможно установить высоту поднятия рамы (в секундах), либо механически выставить высоту поднятия рамы концевиком (1)
Расстояние движения направляющих по салазкам – составляет 530 мм (2)

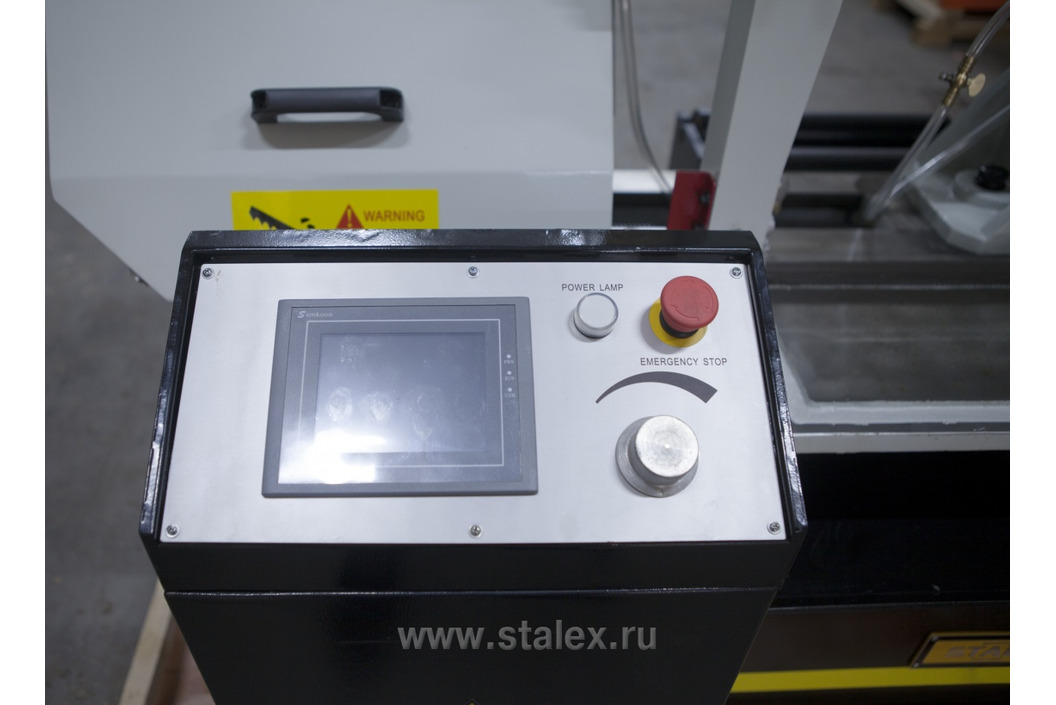

На основной панели расположены:
- цветной сенсорный дисплей (с помощью которого можно задать программу и отслеживать процесс пиления)
- регулятор скорости опускания пилы
- кнопка аварийного останова.

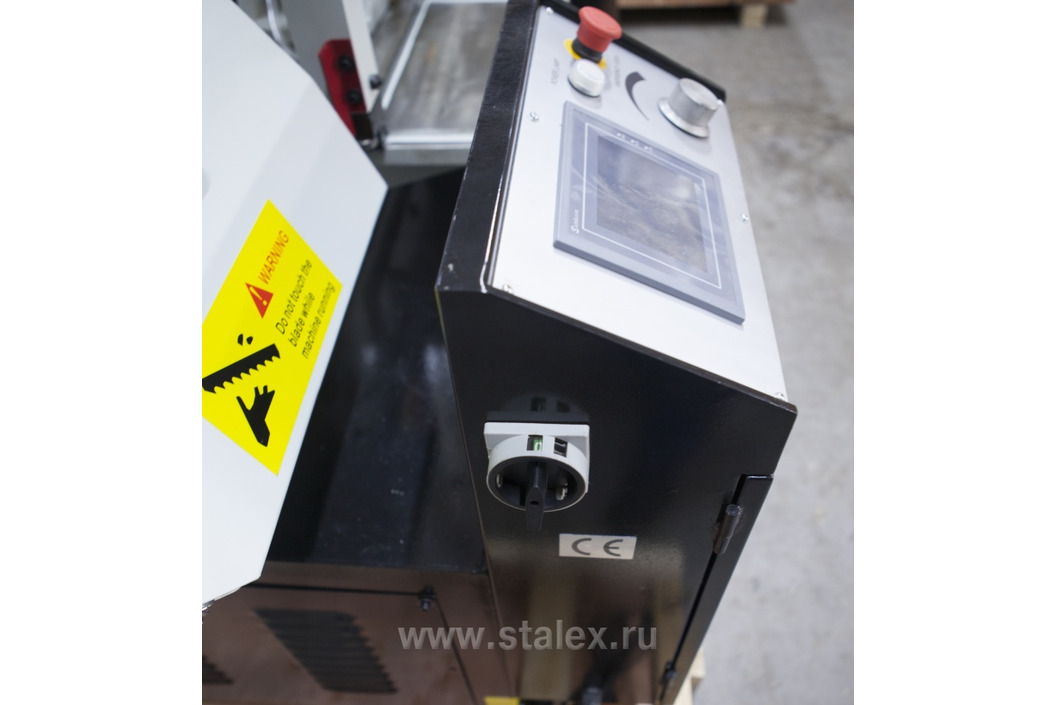

Пульт станка

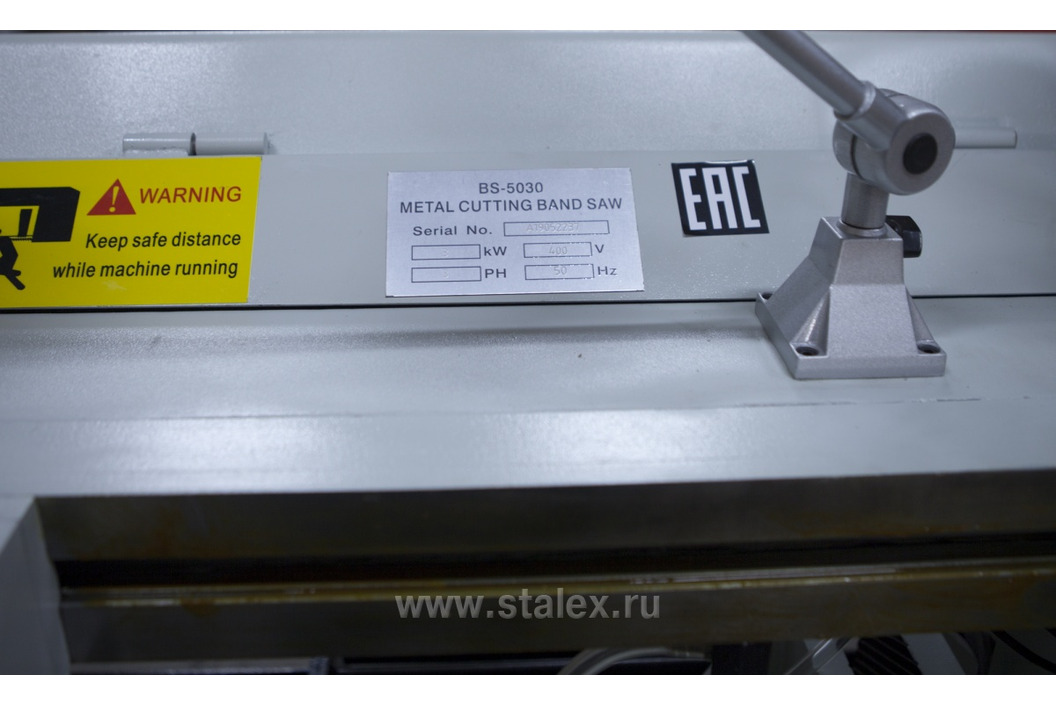

Шильдик станка

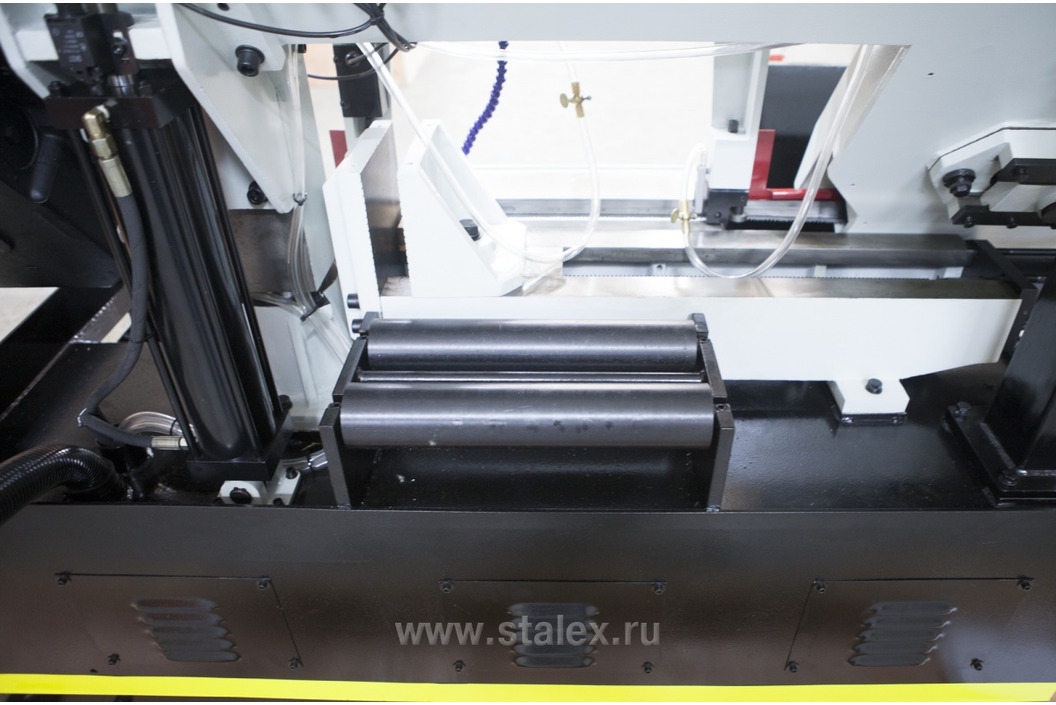

Два вспомогательных подающих ролика

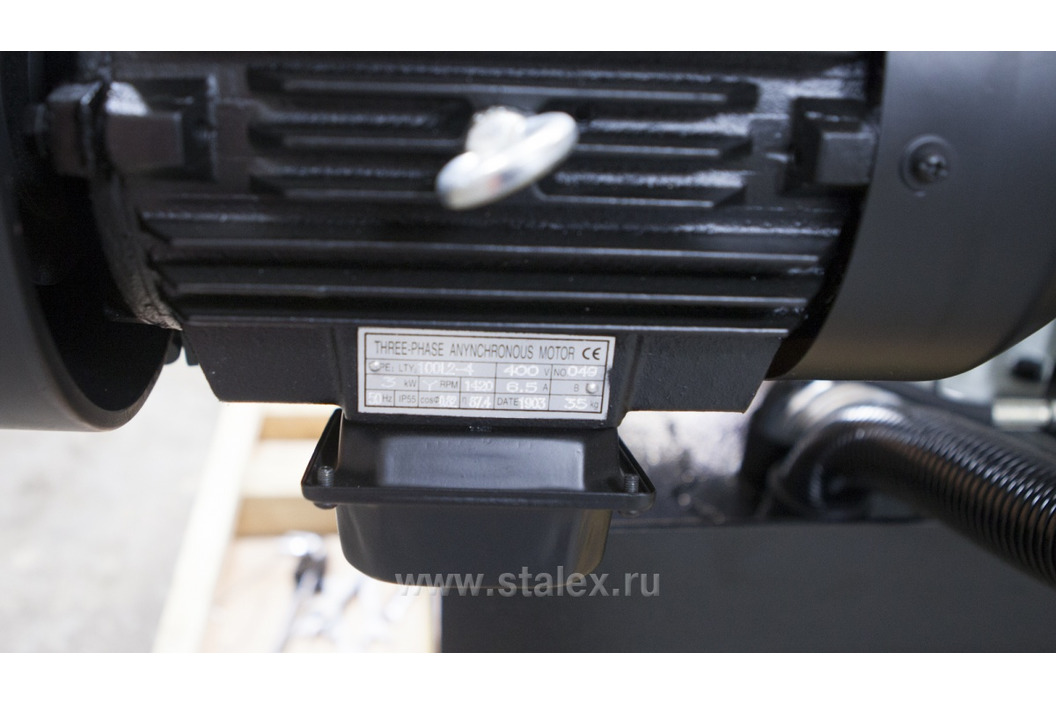

Шильдик мотора

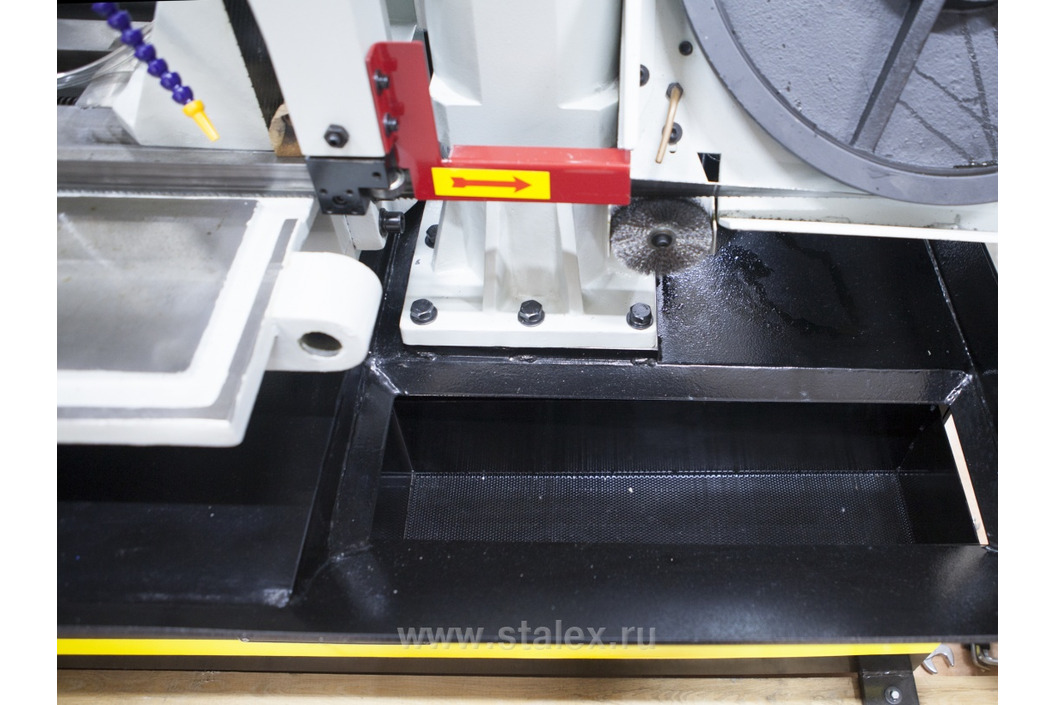

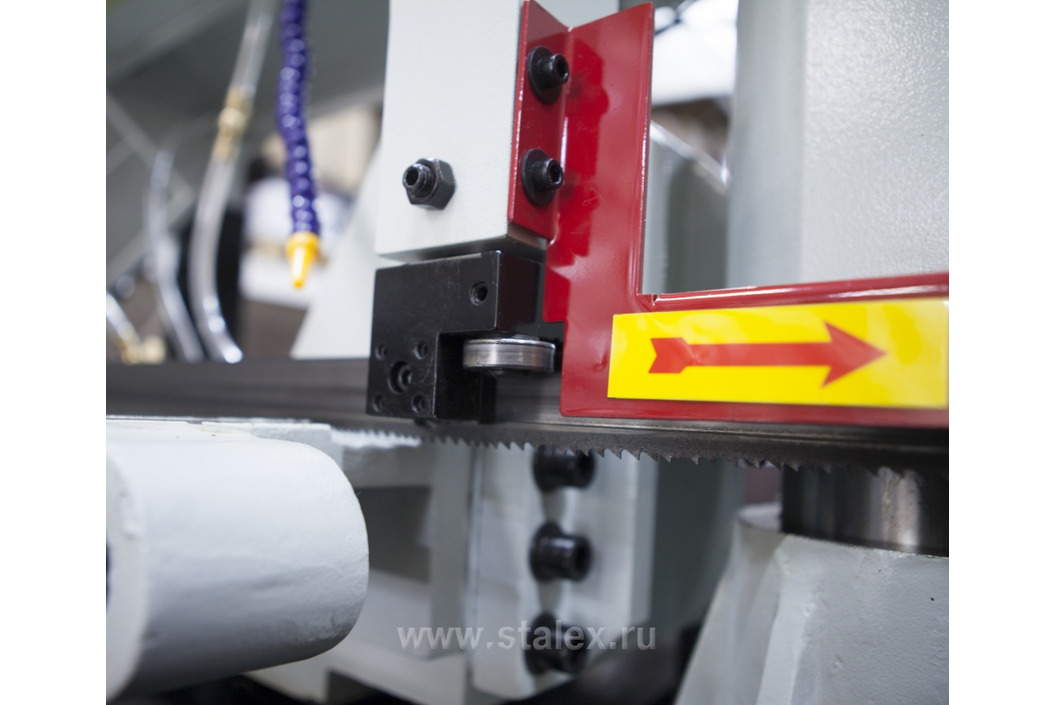

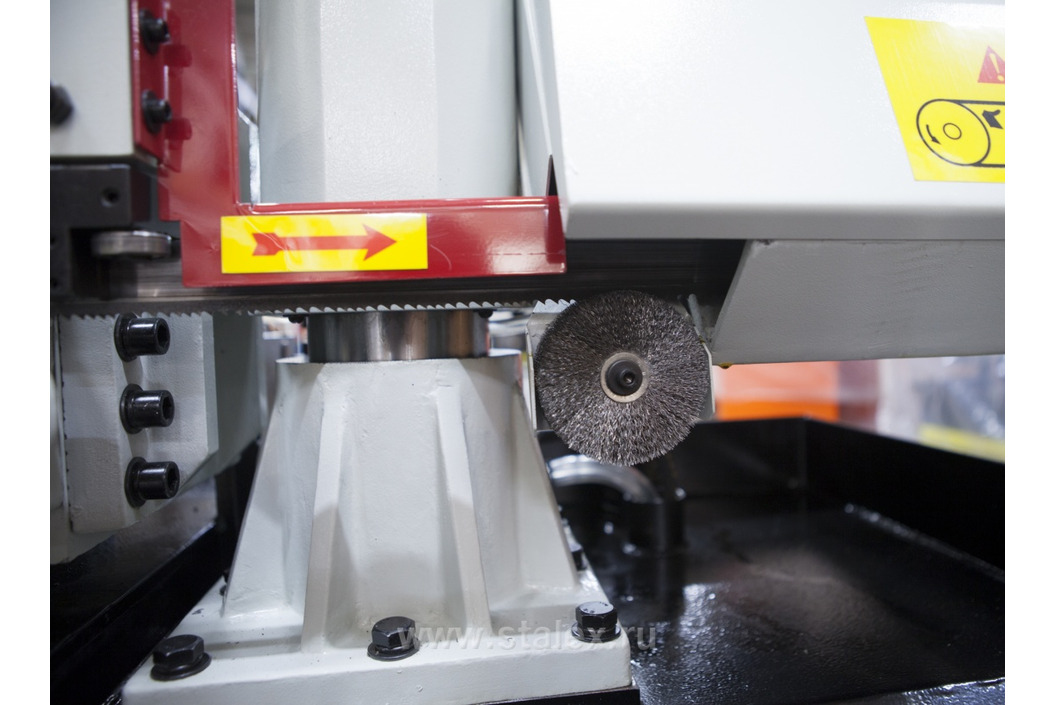

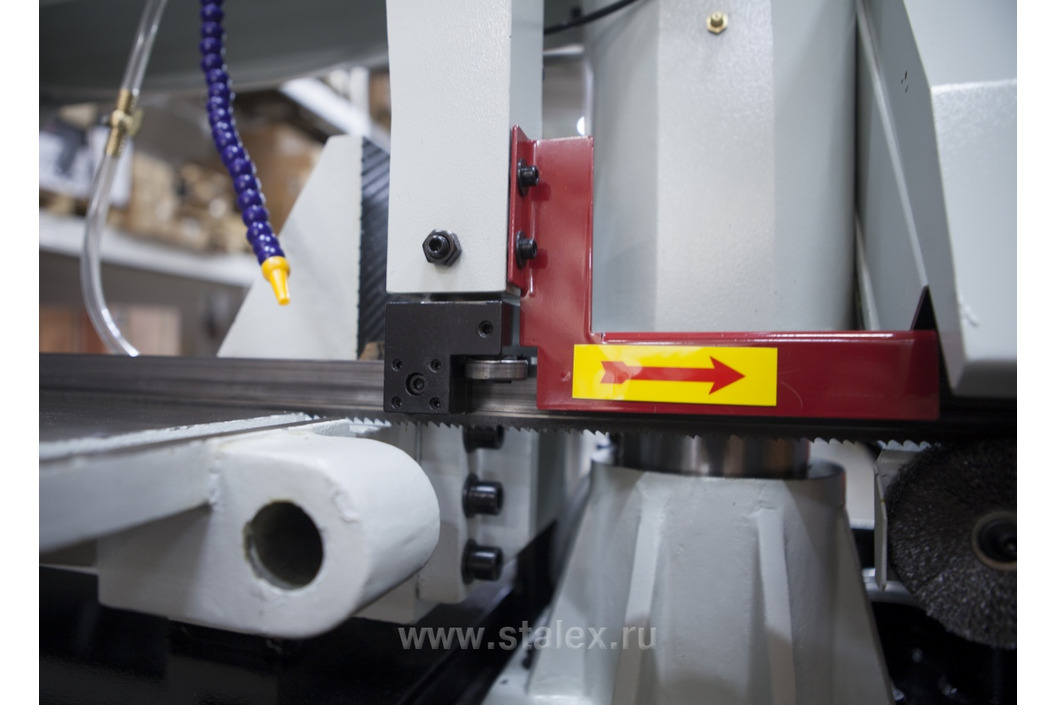

Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Гибкая трубка СОЖ с регулятором напора. Механическая дисковая щётка очищающая полотно от стружки (щётка приводится в движение от вращения полотна).

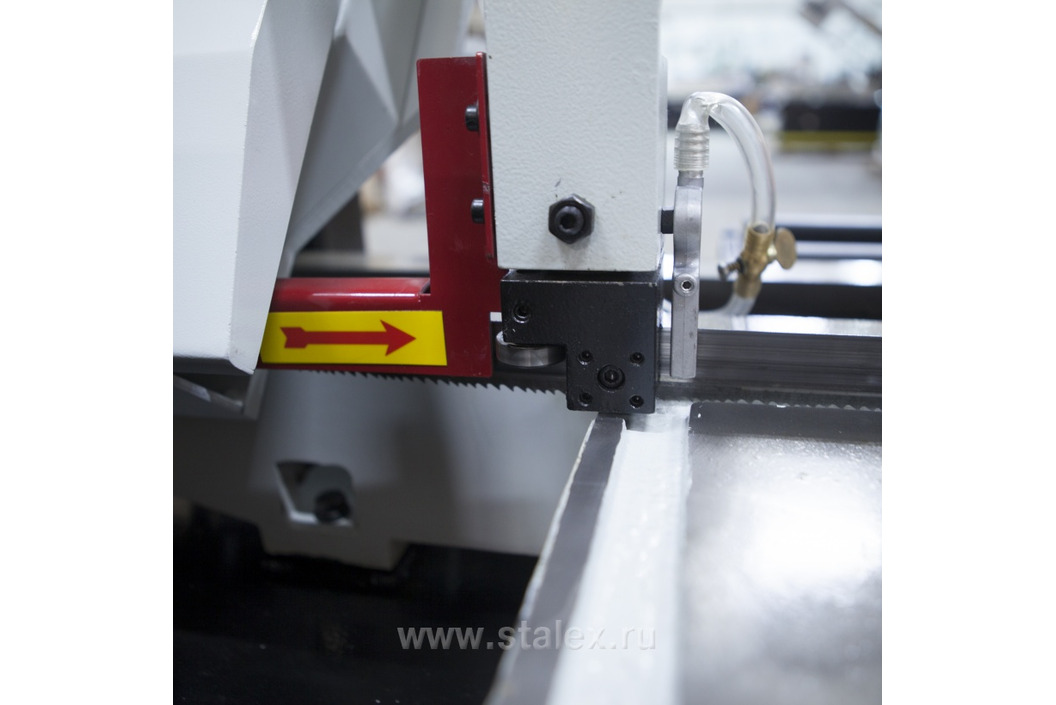

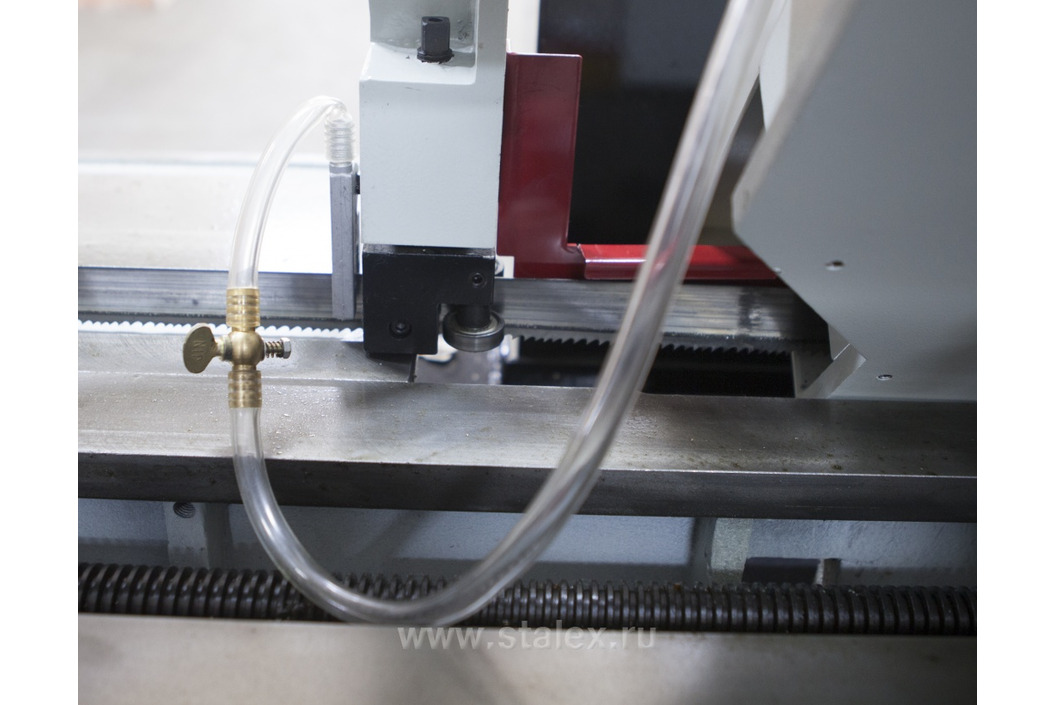

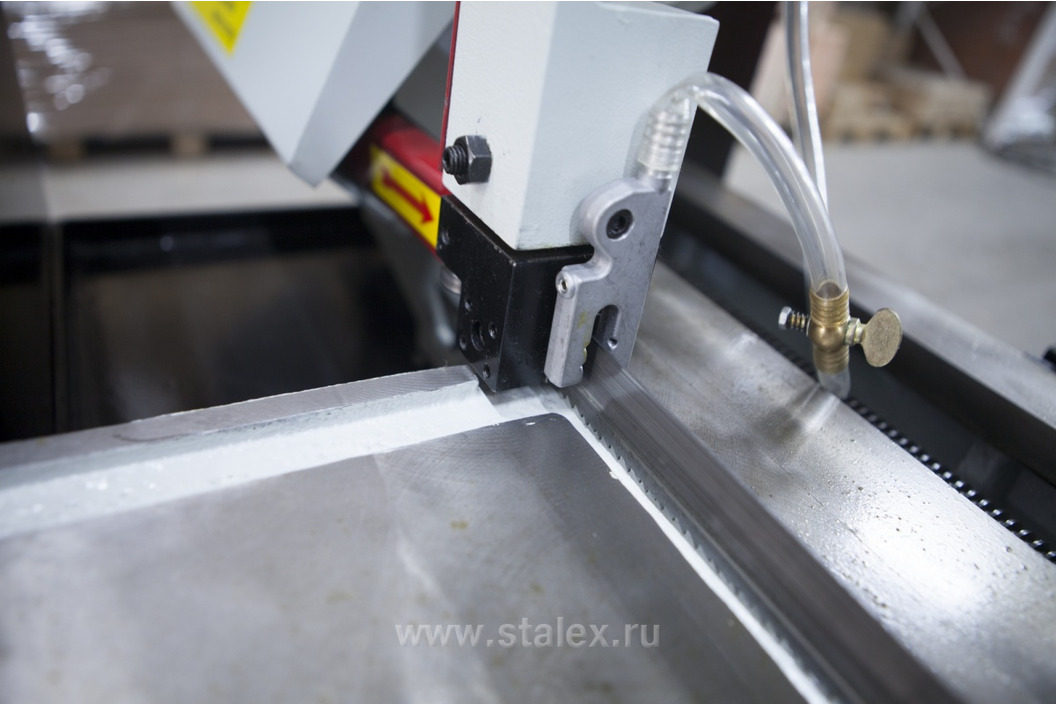

Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Гибкая трубка СОЖ с регулятором напора.

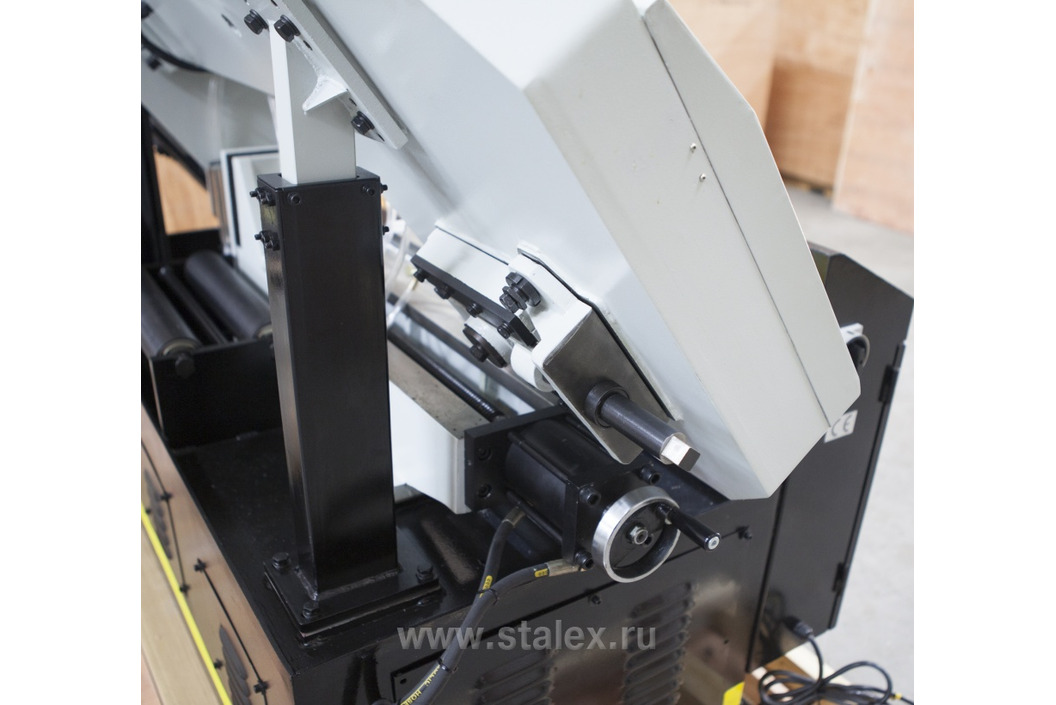

Механическое натяжение
Клиноременной привод

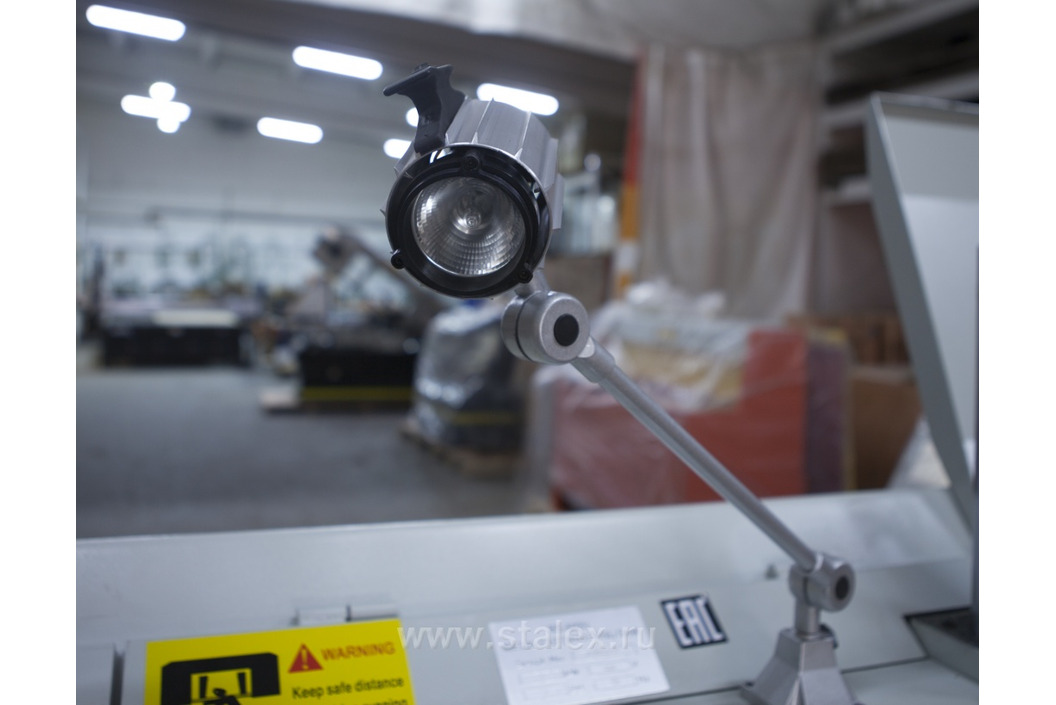

Лампа освещения зоны резания

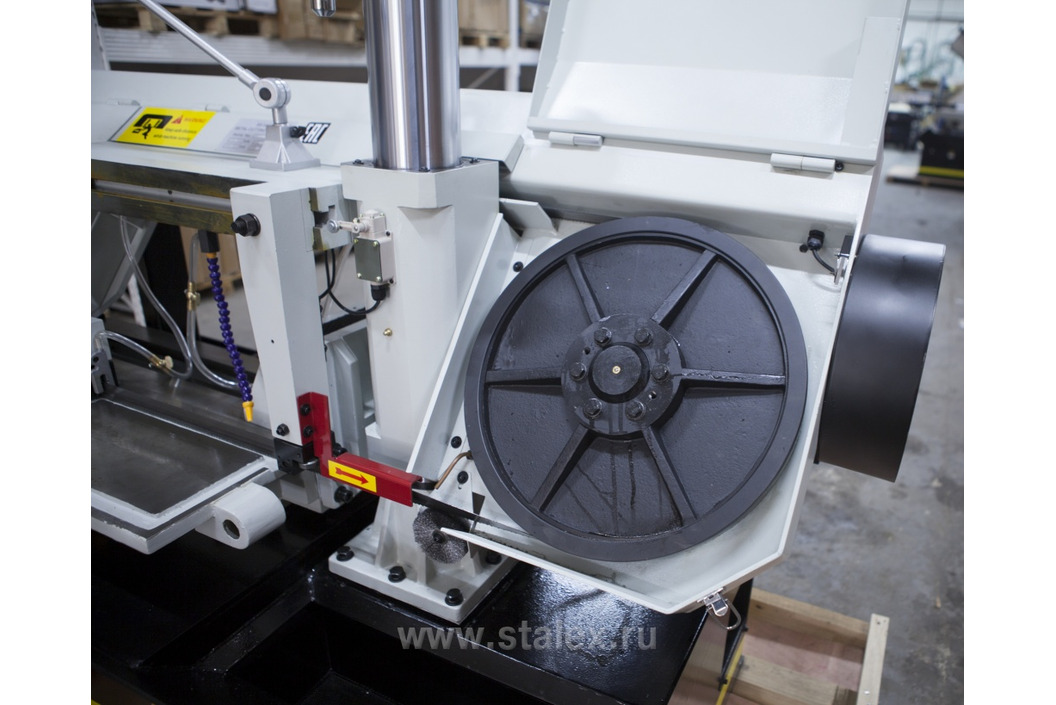

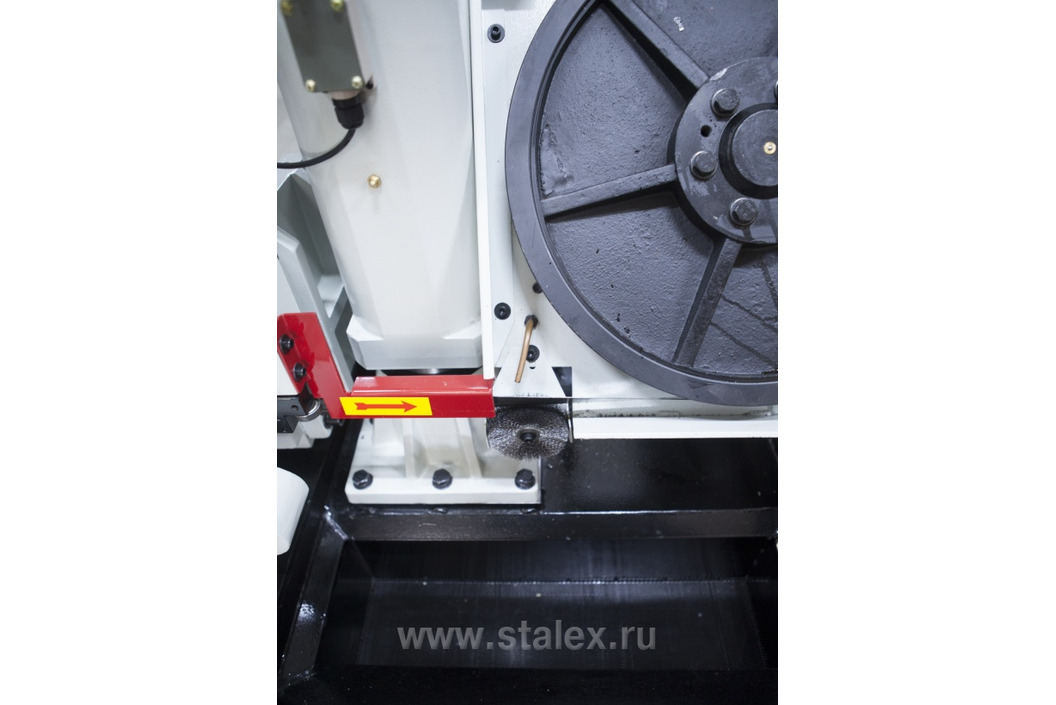

Шкив станка и предохранительный датчик при поднятой крышке рамы

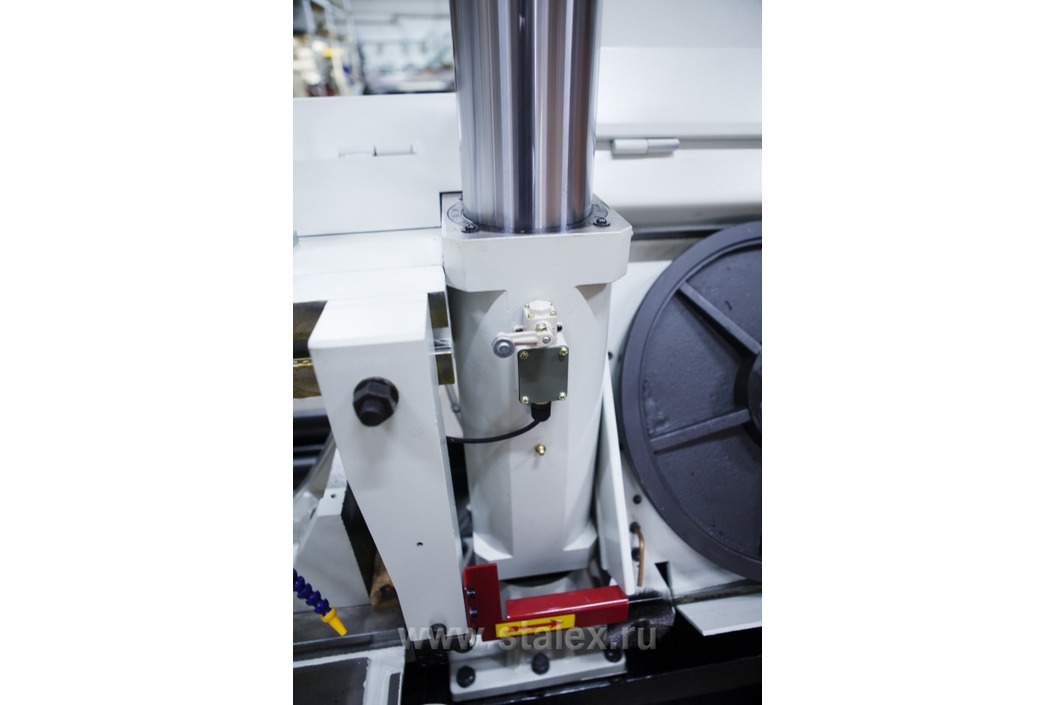

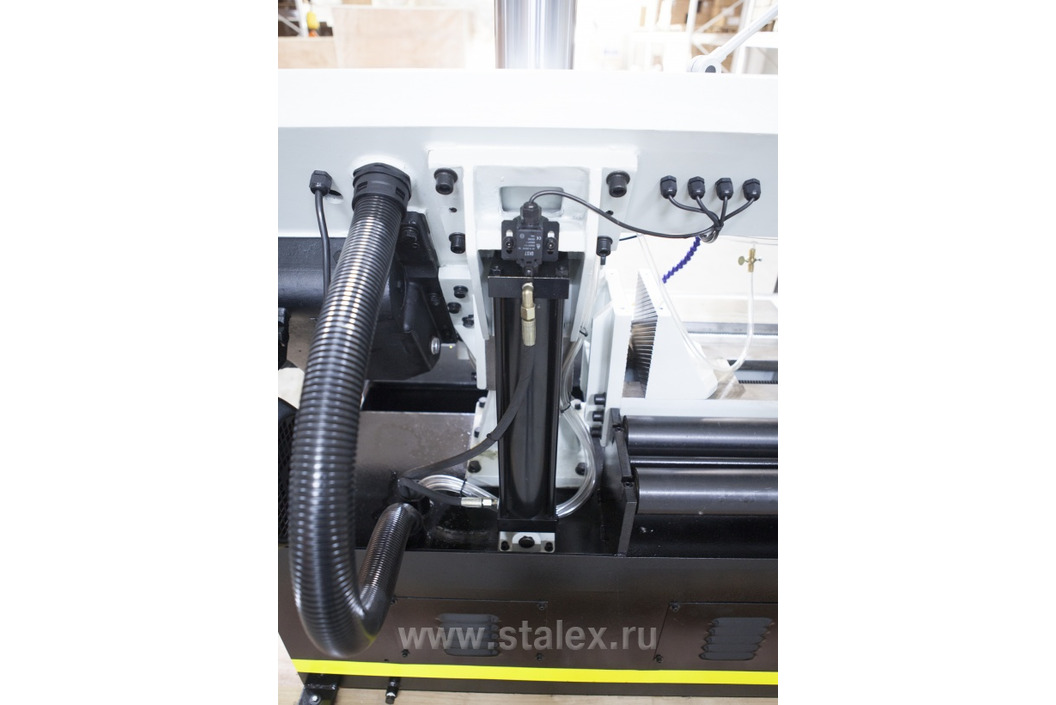

Датчик выключения станка в нижнем положении пильной рамы и датчик поднятия рамы в верхнее положение.

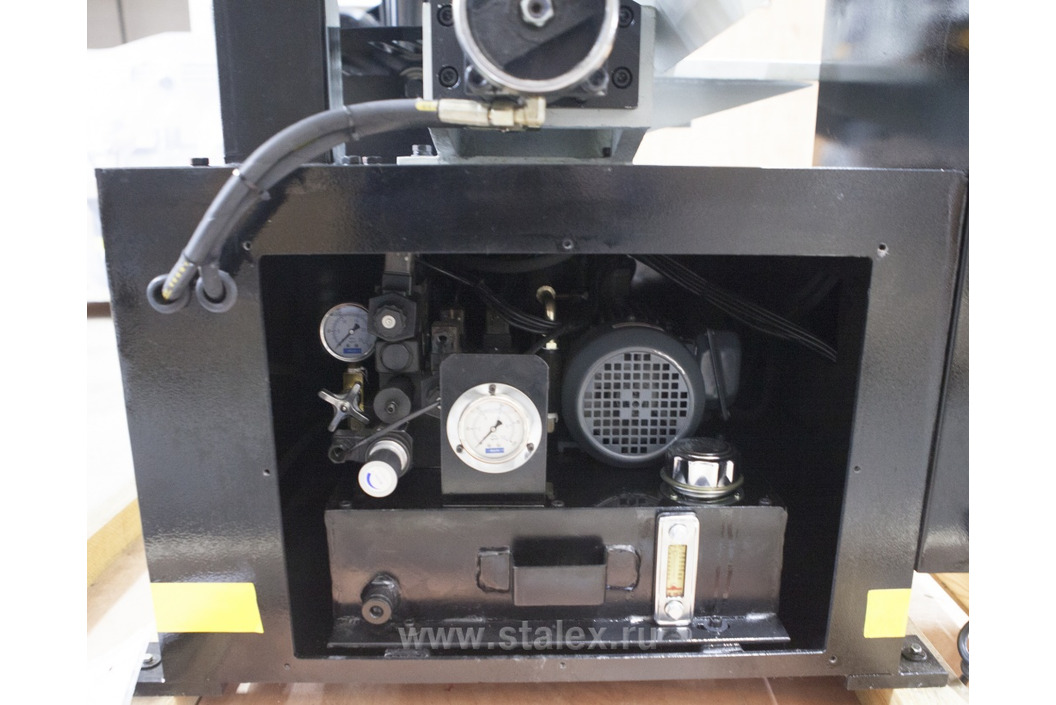

Гидростанция.
Объём гидравлического бака - 25 л.
Заливать 2/3 по уровню масла (используется гидравлическое масло стандартного качества
-
Мощность двигателя
3 кВт (3-х фазный)
Мощность привода гидравлической станции
0,75 кВт
Макс. гидравлическое давление
2.2 МРа
Мощность системы СОЖ
0,045 кВт
Вращение пилы
90 градусов
Привод
клиноременной
Скорость резания
30, 50, 75 и 90 м/мин
Рабочая зона
+90°
300
500 х 300
*Объём гидравлического бака
25 л
заливать 2/3 по уровню масла
*используется гидравлическое масло стандартного качества (веретёнка)
Объём бака СОЖ
53 л
заливать 2/3 по уровню СОЖ
Габариты ленточного полотна
34х1,1х4180 мм
Высота стола
620 мм
Общие размеры станка (ДхШхВ)
2050х1100х1350 мм
Размер упаковки (ДхШхВ)
2200х1350х1700 мм
Масса нетто/брутто
1150/1240 кг.
Страна производитель
Китай
Гарантия
12 месяцев
-
