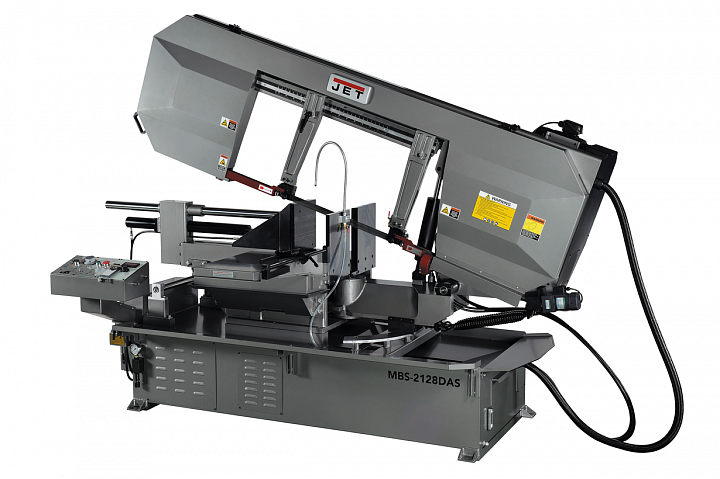

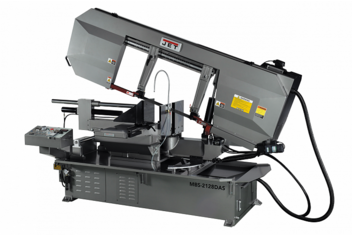

JET MBS-2128DAS Ленточнопильный станок
Мощность | 5,6 кВт |
Напряжение | 380 В |
Скорость движения ленты | 20-85, плавно м/мин |
Max диаметр заготовки 90° | 530 мм |
Max диаметр заготовки 45° | 490 мм |
Диаметр пиления | 530 мм |
Масса | 1880 кг |
Угол пиления | 60-60 ° |
Охлаждение | Есть |
- Характеристики
- Описание
- Комплектация
- Принадлежности
- Отзывы (0)
- Задать вопрос
-
Напряжение, В 400 Резка под углом (Диапазон поворота пильной рамы) -60°/+60° Макс. Ø обработки при 90º Ø530 мм Мощность двигателя, кВт 5,6 Зона обработки при 90° Ø530 мм, □530 мм, □700 х 335 мм Зона обработки при + 45° вправо Ø490 мм, □435 мм, □500 х 300 мм Зона обработки при - 45° влево Ø480 мм, □435 мм, □480 х 300 мм Зона обработки при + 60° вправо Ø335 мм, □320 мм, □305 х 400 мм Зона обработки при - 60° влево Ø335 мм, □320 мм, □305 х 400 мм Размеры ленточного полотна, мм 41 х 1,3 х 6240 мм Скорость движения полотна, м/мин 20-85, плавно Объем бака СОЖ, л 56 Объем бака гидростанции 15 л Мощность мотора СОЖ 0,12 кВт Мощность мотора гидростанции 0,75 кВт Страна производителя Тайвань Ширина ленточного полотна, мм 41 Длина, мм 3302 Ширина, мм 1135 Высота, мм 2034 Масса, кг 1976 Длина в упаковке, см 307 Ширина в упаковке, см 114 Высота в упаковке, см 202 Масса в упаковке, кг 2048 -
ОСОБЕННОСТИ:
- Станок конструкции европейского типа
- Полуавтоматический режим пиления заготовки
- Точность реза +/- 0,35 мм при резке 460 мм
- Механизм поворота консоли вправо и влево в диапазоне от -60° до +60°
- Ширина ленточного полотна 41 мм;
- Полный цикл обработки
- Линейные направляющие на движение пильной рамы
- Гидравлическая система натяжки полотна
- Тензометр для определения силы натяжения полотна
- Система контроля давления в зависимости от материала и профиля
- Вариатор для регулировки скорости движения ленточного полотна
- Плавная регулировка скорости опускания рамы
- Система поддержки полотна под углом 90° к заготовке
- Гидравлические тиски
- Система подачи СОЖ в зону резания и на направляющие
- Отдельный двигатель на кордщетку
- Шнек для удаления стружки
- Система гидравлики
Модель MBS-2128DAS представляет собой ленточнопильный станок, используемый для промышленной обработки заготовок большого диаметра, распила заготовок прямоугольного профиля. Станок изготовлен по европейскому типу, с поворотной рамой. Конструкция станка позволяет осуществлять поворот консоли вправо и влево на углы в диапазоне 0-60 0, в зависимости от технологического процесса. Максимально допустимый диаметр заготовок, обрабатываемых на станке под углом 90 0, составляет 530 мм. Под углами 45 0 на станке возможно пиление круглых заготовок диаметром – 480, 490 мм. Поворот консоли на 60 0 позволяет выполнять пиление металлических заготовок диаметром 335 мм. Оборудование позволяет выполнять весь цикл обработки в полуавтоматическом режиме.

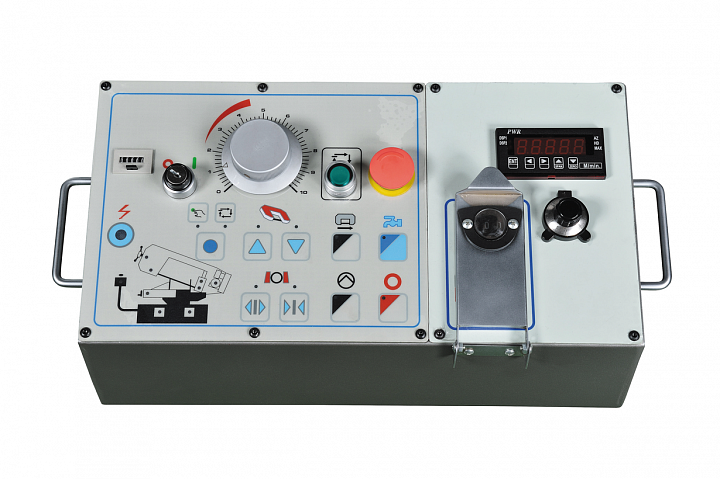

Оборудование оснащено системой гидравлики, приводящей в движение пильную раму. Гидроцилиндр приводит в движение гидравлические тиски. Управление тисками, подъем и опускание пильной рамы, запуск системы подачи СОЖ, осуществляется с пульта управления. СОЖ подается непосредственно в зону резания, на направляющие.

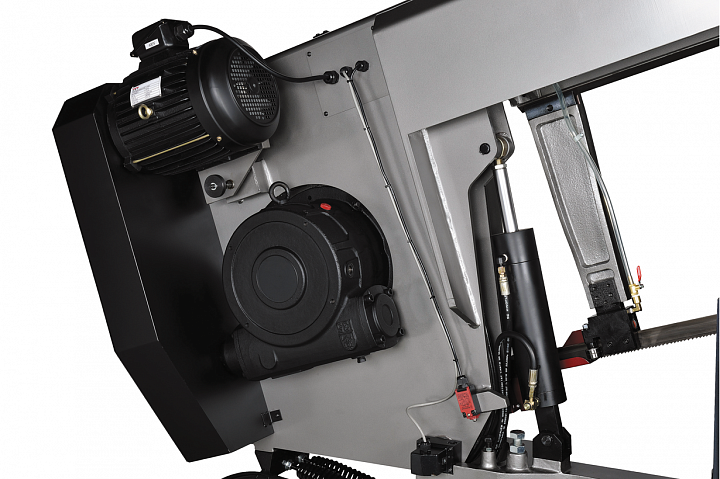

Ленточнопильный станок оснащен экономичным электродвигателем большой мощности - 5,6 кВт, приводящий шкивы в движение путем взаимодействия редуктора и ременной передачи. Модель MBS-2128DAS позволяет выполнять работу на разных скоростях движения ленточного полотна в диапазоне 20-85 м/мин. Изменение скорости движения полотна осуществляется вариатором, имеющим ручку-регулятор на панели управления.
Станок оборудован массивными направляющими, обеспечивающими фиксацию ленточного полотна в необходимом положении, в зависимости от диаметра обрабатываемой заготовки. Для позиционирования ленточного полотна под прямым углом по отношению к обрабатываемой заготовке, в конструкции направляющих установлены подшипники. Сила натяжения полотна фиксируется по показаниям тензометра. Станок оборудован роликом корд щеткой, для очистки полотна от стружки, имеет поддон для сбора стружки, прочное и устойчивое основание. Вес станка в оснащенном состоянии составляет 1976 кг.
-
Комплектация
- Биметаллическое ленточное полотно М42 41х1,3х6030 мм, 3/4 TPI
- Регулируемый концевой упор
- Автоматический выключатель окончания распила
- Гидравлическая система подъема опускания пильной рам
-
-
