Автоматический трубогиб с ЧПУ CE-30 PARTNER.3x

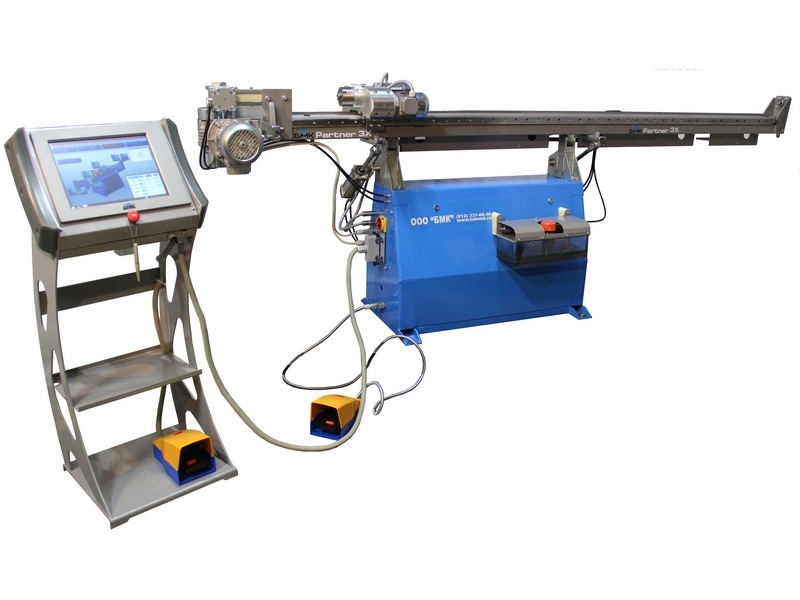

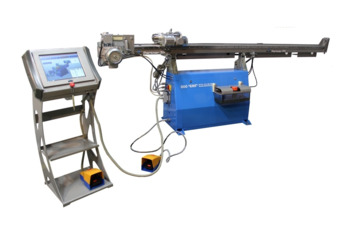

Автоматический трубогибочный станок CE-30 PARTNER 3X

Автоматический трубогибочный станок CE-30 Partner.3x - выгодное решение для успешного производства. Этот трубогибочный станок за счет своей простоты эксплуатации, легкости и быстроты освоения программного обеспечения "Tubend", высокой надежности и производительности (переход с одной детали на другую, на одном типоразмере труб, составляет несколько секунд), широких возможностей способен заменить целый трубогибочный цех, даже при большой номенклатуре трубных деталей.

Программное обеспечение трубогиба имеет функцию остановки детали в любой точке, в любой плоскости для пробивки отверстий, обжима и других действий, необходимых пользователю.

Трубогиб позволяет способом «степа» изготавливать детали с любыми большими, разными радиусами гибов при использовании гибочного ролика меньшего размера, причем станок сам рассчитает количество гибов, углы гиба, с учетом пружинения материала, исходя из заданного Вами радиуса гиба, длины дуги и расстояния между гибами.

Сферы применение трубогибочного станка CE-30 PARTNER 3X

• Авиа и ракетостроение.
• Автомобилестроение.
• Двигателестроение.
• Тракторостроение.
• Судостроение.
• При производстве специальной, сельскохозяйственной, лесозаготовительной, горнодобывающей, строительной и другой техники, садовой, офисной и другой мебели, детских площадок, строительных конструкций, систем водо-газо-электроснабжения, а также в других отраслях и сферах народного хозяйства.
• Гибка дверных ручек, отводов, медных и титановых труб
• Гибка профильной трубы, кенгурятников, глушителей
• Гибка каркаса стульев, кроватей.
• Гибка полотенцесушителей

Возможности станка по гибке круглых, профильных труб и профильного проката

Форма сечения	Мах размер, мм	Форма сечения	Мах размер, мм	Форма сечения	Мах размер, мм
	30x1,5		20х15x2		№2 (20x20x3)
	25x3		25х15x1.5		-
	20x10x2		15		-
	25x18x2		12x12		Т-20 (20x20x3x3)
	20x14x1,5		20x2,76		Т-20 (20x20x3x3)
	20x14x1,5		20x2,76		Т-20 (20x20x3x3)
	20x20x2		№2 (20x20x3)		-
А также, любые трубы и профиля нестандартной формы.

Автоматические функции трубогибочного станка CE-30 PARTNER 3X:

• Зажим трубы.
• Гиб трубы.
• Возврат зажима с роликом в исходное положение.
• Выдвижение трубы в точку начала очередного гиба.
• Поворот трубы в пространстве.
• Выдвижение дорна в точку гиба.
• Убирание дорна из зоны гиба, за установленное оператором количество градусов до окончания гиба.
• Смазка дорна, с возможностью регулировки объема подаваемой в дорн смазки.
• Снижение скорости гиба перед окончанием гиба.
• Учет угла пружинения и удлинения материала трубы в месте ее гиба.
• Формирование чертежей деталей в координатах X, Y, Z и в абсолютных значениях A, L, R (A-углов гиба, L-длин прямых участков, R-углов поворота трубы в пространстве) с расчетом длины заготовки и печатью чертежей в ЕСКД на бумаге формата А4.
• Генерация (написание) управляющих программ для гибки спроектированных деталей.

Трубогибочный автомат CE-30 PARTNER 3X оснащен уникальным русскоязычным программным обеспечение TUBEND, для изучения которого достаточно нескольких часов.

Трубогиб CE-30 PARTNER 3Х оснащен новейшим программным обеспечением (ПО) «TUBEND», являющимся собственностью Балтийской Машиностроительной Компании, учитывающим особенности трубогибочных производств в России, уровень подготовки Российских специалистов и требований руководителей трубогибочных производств к гибочному процессу.

 Трубогиб CE-30 PARTNER 3Х настолько прост в управлении, что для проектирования деталей, получения их чертежей, написания программ для изготовления деталей в автоматическом режиме, работнику не требуется ни специального образования, ни большого количества времени на обучение.

Интуитивно понятное меню трубогиба, работающее в оболочке Windows, само дает подсказки и достаточно нескольких часов обучения, чтобы любой человек мог полномасштабно работать на этом станке, выполняя задачи по проектированию и отехнологиванию деталей, получению чертежей деталей и написанию программ для их изготовления.

 ООО Балтийская Машиностроительная Компания ( ООО БМК ) , единственная среди Российских изготовителей трубогибов, разработала и производит трубогибочные автоматы, позволяющие прямо на трубогибе и даже дистанционно, с любого электронного устройства, при наличии соответствующего ключа,  через Интернет, за считанные минуты проектировать трубные детали любой сложности , одним касанием жидкокристаллического экрана промышленного компьютера получать их 3D изображения, чертежи и программы для изготовления в автоматическом режиме.

Ввод исходных данных может осуществляться в 2-х системах координат :
1 )В Декартовой системе координат X, Y, Z - в этом случае нужно ввести координаты точек по осям X, Y, Z.
2) В системе абсолютных велечин A, L, R -в этом случае вам нужно ввести следующие параметры:
А- углы гиба (в градусах);
L - длины прямых участков между гибами ( в мм или дюймах);
R- углы поворотов трубы в пространстве (в градусах).
При этом станок легко может перевести введенные параметры из системы координат X, Y, Z в A, L, R и наоборот, а так же пересчитать введенные значения из миллиметров в дюймы и из дюймов в миллиметры.

С программным обеспечением автоматического трубогиба CE-30 PARTNER 3Х вы можете: прямо на трубогибочном станке, за несколько минут спроектировать любую трубную деталь,  получить ее трех-мерное изображение и чертеж, выполненный в ЕСКД (в том числе на бумажном носителе) с изображением аксонометрии детали, её координатами в системе X, Y, Z, параметрами абсолютных величин (A-углов гиба, L-линейных выдвижений, R-углов поворота трубы в пространстве) и расчетной длиной заготовки, с учетом удлинения материала трубы в местах ее гиба.

При этом трубогибочный станок CE-30 Partner 3x автоматически:

•  определит и учтет пружинение и удлинение материала трубы в месте ее гиба и рассчитает длину заготовки детали. Вам нужно указать только типоразмер трубы и ее материал.
•  проверит возможность изготовления спроектированной детали путем симуляции процесса гибки с его отображением на мониторе компьютера, а при возможном соприкосновении детали со станком покажет, что, где и как мешает изготовлению детали.
•  учтет изменения в конструкции детали, которые могут быть внесены на этапе проектирования либо изготовления детали.

Трубогибочный станок СE-30 Partner 3x может работать в автоматическом и пошаговом режиме:

•  в автоматическом режиме трубогибочный станок сам генерирует программу и без участия человека изготавливает спроектированную деталь.
• пошаговый режим позволяет изготавливать деталь по операционно (гиб, выдвижение, поворот трубы в пространстве) с получением в последующем чертежа и программы для изготовления этой детали в автоматическом режиме без участия человека.

"Tubend" - русскоязычное программное обеспечение автоматического трубогибочного станка CE-30 Partner 3x работает в операционной системе WINDOWS и допускает:

•   неограниченное количество циклов работы на одной детали, таких как гиб, выдвижение трубы в точку начала очередного гиба, поворота трубы в пространстве.
• неограниченный объем памяти по количеству изготавливаемых (спроектированных) деталей.
•  неограниченный объем памяти по количеству используемых типоразмеров труб и их материалов.
•  дистанционный (удаленный) доступ к управлению ПО автоматического трубогибочного станка с компьютера, ноутбука, планшета и даже смартфона.
• возможность хранения информации на внешних носителях (USB, диски) и сетевых ресурсах, а также печати чертежей при подключении принтера к трубогибочному станку.

 Программное обеспечение "Tubend" имеет три библиотеки:

1. Библиотеку типовых деталей (для ускорения проектирования);
2. Библиотеку типоразмеров и материалов используемых труб;
3. Библиотеку спроектированных (изготавливаемых) трубных деталей.

Оснастка к трубогибу CE-30 PARTNER 3X:

Оснастка может состоять из 5-ти элементов:

• Гибочный ролик (под заказ может быть специальным и с прямым участком).
• Зажим (под заказ может быть специальным, в том числе с длиной пятна зажима от 0,1D).
• Скользящий башмак (под заказ может быть специальным).
• Дорн (жесткий либо гибкий).
• Складкоразглаживатель.

- Использование в оснастке таких высокотехнологичных элементов, как гибкий дорн и складкоразглаживатель позволяют получать качественные гибы на тонкостенных трубах, при минимальных радиусах гиба. Гибкий дорн применяется только совместно с автоматической системой выдвижения - убирания дорна.

- Оснастка трубогибочного автомата CE-30 PARTNER 3x взаимозаменяема с оснасткой трубогибочных станков серий PARTNER, MASTER, БМК-51 и БМК-53.

  Гибка спиралей

Трубогибочный станок позволяет навивать спирали из труб и прутков при наличии специальной оснастки.

Базовая комплектация трубогибочного станка CE-30 PARTNER 3X входит:

• Автоматический трубогибочный станок CE-30 Partner 3X с электромеханическим гибочным модулем CE-30 (380В, 0,75кВт) на тумбе основании, с фиксированным положением скользящего башмака, автоматической системой зажима трубы, автоматической кареткой ориентации трубы в пространстве, автоматической системой выдвижения - убирания дорна, системой автоматической смазки дорна и штангой 2 метра.
• Стойка управления с компьютером и программным обеспечением "Tubend".
• Педаль пуска станка.
• Выносная педаль временной остановки работы станка.
• Упаковочная тара (деревянная обрешетка, деревянные ящики).
• Руководство по эксплуатации и гарантийный талон.
• Руководство пользователя программного обеспечения "TUBEND".
• Копия сертификата соответствия.
• Обязательное обучение специалистов заказчика программному обеспечению "TUBEND" и работе на трубогибе в ООО "БМК" по адресу: г. Санкт-Петербург, пр. Стачек, дом 47.

Дополнительные опции трубогибочного станка PARTNER.3X:

• Увеличение длины штанги станка (определяется максимальной длиной разверток трубных деталей).
• Гибочный модуль может оснащаться мотор-редуктором мощностью 1.1 кВт.
• Функция поворота штанги на 90° вместе с гибочным модулем и кареткой ориентации трубы в пространстве.
• Оснастка под любой типоразмер труб и профилей, в том числе специальная со складкоразглаживателями, гибкими дорнами, гибочными роликами с прямым участком, специальными зажимами и вставками скользящих башмаков.
• Изготовление оснастки с подгонкой межосевого расстояния и специальных элементов системы зажима под полотенцесушители, змеевики и U - образные детали.
• Боковая система зажима для гибки труб на радиусы гиба от 5 до 27 мм.
• Съемная система зажима под радиусы гиба от 170 до 400 мм.
• Установка кронштейна складкоразлаживателя.
