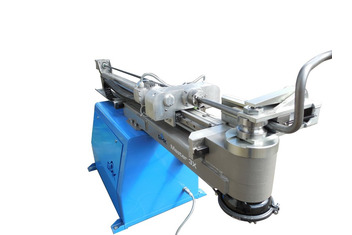

Автоматический трубогиб c ЧПУ CE-51 MASTER.3x

0 отзывов
Бренд: БМК™
Страна производства: Россия

Под заказ
Цена по запросу
  • Характеристики
  • Описание
  • Комплектация
  • Отзывы (0)
  • Задать вопрос
    Характеристики
  • Характеристики автоматического трубогибочного станка CE-51 MASTER 3x

    Максимальный диаметр изгибаемой трубы (D) и толщина стенки (S) с пределом текучести G=250 Mpa (25 кгс/мм), мм (51x2)=(42x5)
    Радиус гиба по оси трубы (CLR), мм базовый от 27 до 170
    под заказ от 5 до 27
                         от 170 до 750
    Минимальный радиус гиба по оси трубы (CLR), D 1.5D
    Угол гиба, град 0-180 + угол пружинения
    Минимальное линейное выдвижению до точки начала очередного гиба, мм базовое - 50
    под заказ от 0.1D
    Поворот трубы в пространстве, град 0-360
    Дискретность задания параметров по углу гиба (А), град. 0.1
    по линейному выдвижению трубы в точку начала очередного гиба (L), мм 0.1
    по углу поворота трубы в пространстве (R), град 0.1
    Скорость Скорость гиба, градусов в секунду 30
    Скорость выдвижения трубы, метров в минуту 3,75
    Скорость поворота трубы в пространстве, градусов в секунду 72
    Скорость возврата гибочного ролика вместе с зажимом, градусов в секунду 60
    Возможность подключения принтера к трубогибу для печати чертежей Да
    Плавное регулирование скорости гиба от 20 до 100% Да
    Компьютерная станция Front Man
    Операционная система Windows
    Оперативная память 2 GB
    Цветной монитор с поддержкой расширения экрана 1024х768
    Жесткий диск 500 GB
    Устройство ввода информации Цветной сенсорный экран 15"
    Допустимая температура окружающей среды, град +5 - +50
    Энергопитание Электропитание, В, Гц, А 380, 50, 16
    Потребляемая мощность, кВт базовая 1.8
    под заказ 2.5
    Сжатый воздух, кг/см2 6-10
    Вынос вперед гибочного модуля, мм  базовый - 860
    под заказ - 1200
    Высота от пола до верхней точки гибочного модуля, мм 1000
    Высота от пола до нижней точки гибочного модуля, мм 600
    Высота гибочного модуля, мм 400
    LxВxН (со штангой 2 метра), мм 2700x780x1050
    Масса (со штангой 2 метра), кг 550
    Длина штанги, м базовая - 2
    под заказ - 3, 4, 5, 6, 8, 9, 10, 11, 12 (до 20 метров)

    Автоматические функции трубогиба CE-51 MASTER 3x

    Автоматический зажим трубы ДА
    Автоматическое выдвижение дорна в точку гиба ДА
    Автоматическая смазка дорна, с возможностью регулировки объема подаваемой в дорн смазки ДА
    Автоматический гиб трубы ДА
    Автоматическое убирание дорна из зоны гиба, за установленное оператором количество градусов ДА
    Автоматическое снижение скорости гиба перед окончанием гиба ДА
    Автоматический возврат гибочного ролика с зажимом трубы в исходную точку ДА
    Автоматический выдвижение трубы в точку очередного гиба, либо в точку и плоскость необходимую для выполнения функций пробивки (сверления) отверстий, обжима трубы и т.д ДА
    Автоматический поворот трубы в пространстве ДА
    Автоматический учет угла пружинения и удлинения материала трубы в месте ее гиба ДА
    Автоматический расчет длины заготовки детали ДА
    Автоматическое формирование чертежей в ЕСКД с координатами X, Y, Z и абсолютными значениями A, L, R  (A-углов гиба, L-длин прямых участков и R-углов поворота трубы в пространстве) ДА
    Автоматическое написание управляющей программы для изготовления деталей в автоматическом режиме ДА

    Программное обеспечение "Tubend" - разработка ООО "БМК"

    Объем памяти станка по количеству деталей Не ограничен
    Количество операций на одной детали (гиб, выдвижение и поворот трубы в пространстве) не ограничено
    Наличие библиотек Типовых деталей ДА
    Типоразмеров и материалов труб ДА
    Спроектированных деталей ДА
    Возможность подключения внешних носителей (USB -диск) и хранения информации на сетевых ресурсах ДА
    Возможность проектирования трубных деталей на станке с получением 3D моделей и чертежей спроектированных деталей на бумажных и электронных носителях ДА
    Ввод исходных данных осуществляется    В декартовой системе координат (X, Y, Z) ДА
       В системе абсолютных значений A, L, R ( A-углов гиба , L-линейных выдвижений трубы в точку начала очередного гиба, R-углов поворота трубы в пространстве) ДА
    Автоматический перевод исходных данных из одной системы координат в другую ДА
    Система измерений    В миллиметрах ДА
       В дюймах ДА
    Возможность импорта/экспорта файлов 3D деталей в формате IGES, STEP, TBE, XML ДА
    Автоматическая симуляция процесса изготовления трубных деталей с отражением всех этапов гибки на экране компьютера c привязкой к конструкции станка ДА
    Автоматическое определение вероятности касания станка трубой, при очередном гибе, с визуализацией и выделением возможного места касания, для уточнения, что, где и как мешает изготовлению детали ДА
    Автоматический перевод параметров детали и симуляции процесса ее изготовления с одного конца детали на другой, при задании функции "гиб детали с другой стороны"  ДА
    Возможность внесения изменений в конструкцию детали     На этапе проектирования ДА
        На этапе симулирования процесса изготовления детали ДА
        На этапе изготовления детали ДА
    Возможность гибки деталей по шаблону с получением её чертежа ДА
    Возможность удаленного доступа к управлению программным обеспечением станка     С компьютера ДА
        С ноутбука ДА
        С планшета ДА
        Со смартфона ДА
  • Описание

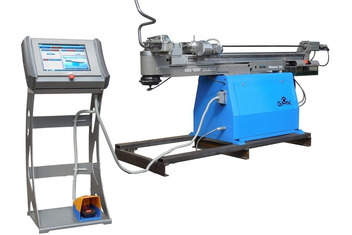

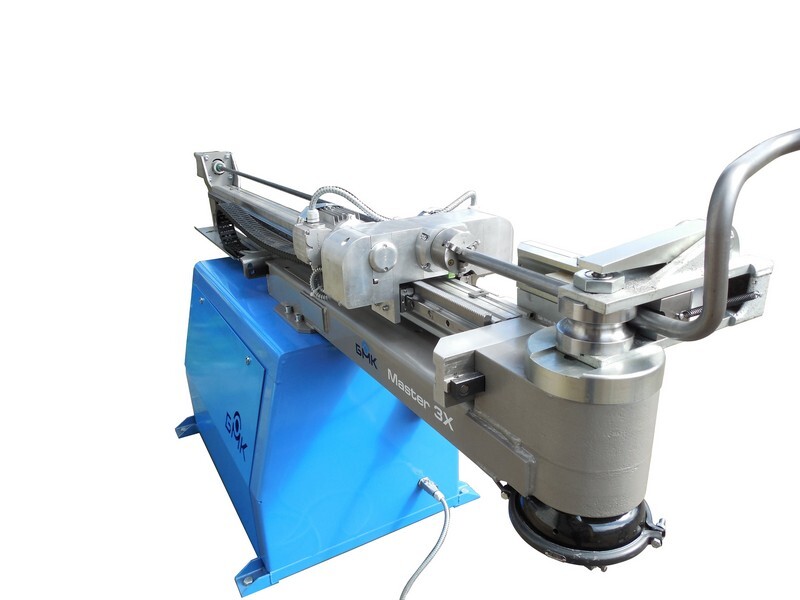

  • Трубогибочный автомат CE-51 MASTER.3Х


    Трубогибочный автомат CE-51 MASTER.3Х – выгодное решение для успешного производства. Этот трубогиб за счет своей простоты эксплуатации, легкости и быстроты освоения программного обеспечения "TUBEND", высокой надежности и производительности ( переход с одной детали на другую, на одном типоразмере труб, составляет несколько секунд ) и широких возможностей , способен заменить целый трубогибочный цех даже при большой номенклатуре трубных деталей.

     Доказательством этому служит успешное применение трубогиба MASTER 3Х на Петербургском Тракторном Заводе (ПТЗ) , выпускающем тракторы «Кировец», где на трубогибе изготавливается 467 наименований трубных деталей, при этом трубогибочный автомат CE-51 MASTER 3x заменил цех с 80-ю полуавтоматическими и ручными трубогибами.  А на Японском заводе гидравлических экскаваторов  «Комоци мануфактуринг « в г. Ярославле, станком CE-51 MASTER.3Х закрываются все потребности завода в трубных деталях, необходимых для выпуска гидравлических экскаваторов «Комоци».

     Программное обеспечение трубогиба имеет функцию остановки детали в любой точке, в любой плоскости для пробивки отверстий, обжима и других действий, необходимых пользователю.

    Трубогиб позволяет способом «степа» изготавливать детали с любыми большими, разными радиусами гибов при использовании гибочного ролика меньшего размера, причем станок сам рассчитает количество гибов, углы гиба, с учетом пружинения материала, исходя из заданного Вами радиуса гиба, длины дуги и расстояния между гибами.

     Станок, при изготовлении зеркальных деталей, позволяет осуществлять левостороннюю гибку (в базовой комплектации правосторонняя) , в том числе и на 180 градусов.

     При гибке труб с наружным диаметром до 51 мм, потребляемая мощность всего 1,8 кВт.

    Возможности станка по гибке круглых, профильных труб и профильного проката

    Форма сечения Мах размер, мм   Форма сечения Мах размер, мм   Форма сечения Мах размер, мм
    Гибка тонкостенной трубы на профилегибочном станке 51x2   Гибка профильной трубы на профилегибе  40х30x3   гибка углового профиля на профилегибе №4 (40x40x4)
    Гибка толстостенной трубы на профилегибе 42x5       45х30x2.5   Гибка швелера на профилегибе №5 (50x32x4.4)
      плоскоовальная труба 40x20x2   Гибка прутка круглого на профилегибе 35   Гибка швелера на профилегибе №5 (50x32x4.4)
      плоскоовальная труба 45x16x2    Гибка квадрата на профилегибе 30x30    Гибка тавра на профилегибе  Т-40 (40x40x5x5)
      овальная труба 40x20x2   Гибка полосы на профилегибочном станке 50x6,28    Гибка арматуры на профилегибе Т-40 (40x40x5x5)
        45x28x2   Профилегиб гибка полосы 50x6,28    Гибка сортового проката сортогиб Т-40 (40x40x5x5)
     квадратная труба 40x40x3   гибка уголка на профилегибе №4 (40x40x4)    двутавр  -
    А также, любые трубы и профиля нестандартной формы.

    Автоматические функции трубогиба CE-51 MASTER.3Х:

    • Зажим трубы.
    • Гиб трубы.
    • Возврат зажима с роликом в исходное положение.
    • Выдвижение трубы в точку начала очередного гиба.
    • Поворот трубы в пространстве.
    • Выдвижение дорна в точку гиба.
    • Убирание дорна из зоны гиба, за установленное оператором количество градусов до окончания гиба.
    • Смазка дорна, с возможностью регулировки объема подаваемой в дорн смазки.
    • Снижение скорости гиба перед окончанием гиба.
    • Учет угла пружинения и удлинения материала трубы в месте ее гиба.
    • Формирование чертежей деталей в координатах X, Y, Z и в абсолютных значениях A, L, R  (A-углов гиба, L-длин прямых участков, R-углов поворота трубы в пространстве) с расчетом длины заготовки и печатью чертежей в ЕСКД  на бумаге формата А4.
    • Генерация (написание) управляющих программ для гибки спроектированных деталей.

    Автоматический трубогибочный станок CE-51 MASTER.3X оснащен уникальным русскоязычным программным обеспечение TUBEND, для изучения которого достаточно нескольких часов.

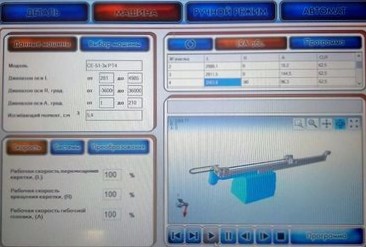

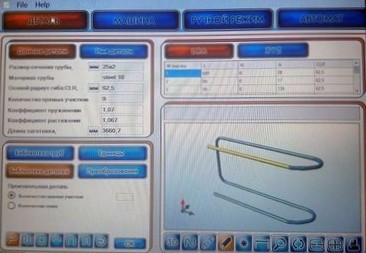

     Трубогибочный автомат CE-51 MASTER.3Х оснащен новейшим программным обеспечением (ПО) «TUBEND», являющимся собственностью Балтийской Машиностроительной Компании, учитывающим особенности трубогибочных производств в России, уровень подготовки Российских специалистов и требований руководителей трубогибочных производств к гибочному процессу.

     Трубогиб CE-51 MASTER.3Х настолько прост в управлении, что для проектирования деталей, получения их чертежей, написания программ для изготовления деталей в автоматическом режиме, работнику не требуется ни специального образования, ни большого количества времени на обучение.

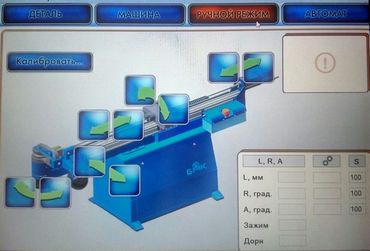

     Интуитивно понятное меню трубогиба, работающее в оболочке Windows, само дает подсказки и достаточно нескольких часов обучения, чтобы любой человек мог полномасштабно работать на этом станке, выполняя задачи по проектированию и отехнологиванию деталей, получению чертежей деталей и написанию программ для их изготовления.

     ООО "Балтийская Машиностроительная Компания" ( ООО "БМК" ) , единственная среди Российских изготовителей трубогибов, разработала и производит трубогибочные автоматы, позволяющие прямо на трубогибе и даже дистанционно, с любого электронного устройства, при наличии соответствующего ключа,  через Интернет, за считанные минуты проектировать трубные детали любой сложности , одним касанием жидкокристаллического экрана промышленного компьютера получать их 3D изображения, чертежи и программы для изготовления в автоматическом режиме.

    Ввод исходных данных может осуществляться в 2-х системах координат :
    1 )В Декартовой системе координат X, Y, Z - в этом случае нужно ввести координаты точек по осям X, Y, Z.
    2) В системе абсолютных велечин A, L, R -в этом случае вам нужно ввести следующие параметры:
    А- углы гиба (в градусах);
    L - длины прямых участков между гибами ( в мм или дюймах);
    R- углы поворотов трубы в пространстве (в градусах).
    При этом станок легко может перевести введенные параметры из системы координат X, Y, Z в A, L, R и наоборот, а так же пересчитать введенные значения из миллиметров в дюймы и из дюймов в миллиметры.

    С программным обеспечением автоматического трубогибочного станка CE-51 серии MASTER.3Х вы можете: прямо на трубогибочном станке, за несколько минут спроектировать любую трубную деталь,  получить ее трех-мерное изображение и чертеж, выполненный в ЕСКД (в том числе на бумажном носителе) с изображением аксонометрии детали, её координатами в системе X, Y, Z, параметрами абсолютных величин (A-углов гиба, L-линейных выдвижений, R-углов поворота трубы в пространстве) и расчетной длиной заготовки, с учетом удлинения материала трубы в местах ее гиба.

    При этом трубогибочный станок CE-51 MASTER.3X автоматически:

    • Определит и учтет пружинение и удлинение материала трубы в месте ее гиба и рассчитает длину заготовки детали. Вам нужно указать только типоразмер трубы и ее материал.
    • Проверит возможность изготовления спроектированной детали путем симуляции процесса гибки с его отображением на мониторе компьютера, а при возможном соприкосновении детали со станком покажет, что, где и как мешает изготовлению детали.
    • Учтет изменения в конструкции детали, которые могут быть внесены на этапе проектирования либо изготовления детали.



    Трубогибочный станок CE-51 серии Master 3x может работать в автоматическом и пошаговом режиме:

    • В автоматическом режиме трубогибочный станок сам генерирует программу и без участия человека изготавливает спроектированную деталь.
    • Пошаговый режим позволяет изготавливать деталь по операционно (гиб, выдвижение, поворот трубы в пространстве) с получением в последующем чертежа и программы для изготовления этой детали в автоматическом режиме без участия человека.




    "Tubend" - русскоязычное программное обеспечение автоматического трубогибочного станка CE-51 серии Master 3x работает в операционной системе WINDOWS и допускает:

    • Неограниченное количество циклов работы на одной детали, таких как гиб, выдвижение трубы в точку начала очередного гиба, поворота трубы в пространстве.
    • Неограниченный объем памяти по количеству изготавливаемых (спроектированных) деталей.
    • Неограниченный объем памяти по количеству используемых типоразмеров труб и их материалов.
    • Дистанционный (удаленный) доступ к управлению ПО автоматического трубогибочного станка с компьютера, ноутбука, планшета и даже смартфона.
    • Возможность хранения информации на внешних носителях (USB, диски) и сетевых ресурсах, а также печати чертежей при подключении принтера к трубогибочному станку.

     Программное обеспечение "Tubend" имеет три библиотеки:

    1. Библиотеку типовых деталей (для ускорения проектирования);
    2. Библиотеку типоразмеров и материалов используемых труб;
    3. Библиотеку спроектированных (изготавливаемых) трубных деталей.

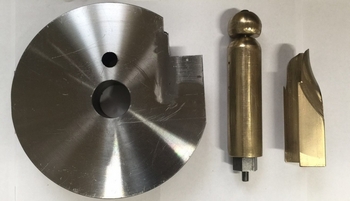

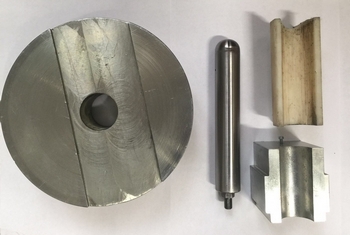

    Оснастка к станку CE-51 серии Master.3X:

    Оснастка может состоять из 5-ти элементов:

    • Гибочный ролик (под заказ может быть специальным и с прямым участком).
    • Зажим (под заказ может быть специальным, в том числе, с длиной пятна зажима от 0,1D.)
    • Скользящий башмак (под заказ может быть специальным).
    • Дорн (жесткий либо гибкий).
    • Складкоразглаживатель.

    - Использование в оснастке таких высокотехнологичных элементов, как гибкий дорн и складкоразглаживатель позволяют получать качественные гибы на тонкостенных трубах, при минимальных радиусах гиба. Гибкий дорн применяется только совместно с автоматической системой выдвижения - убирания дорна.

    - Оснастка трубогибочного автомата CE-51 серии Master.3x взаимозаменяема с оснасткой трубогибочных станков серий PARTNER, MASTER, БМК-51 и БМК-53.

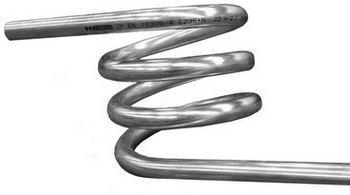

      трубогиб для спиралейГибка спиралей

    Трубогибочный станок позволяет навивать спирали из труб и прутков при наличии специальной оснастки.

  • Комплектация

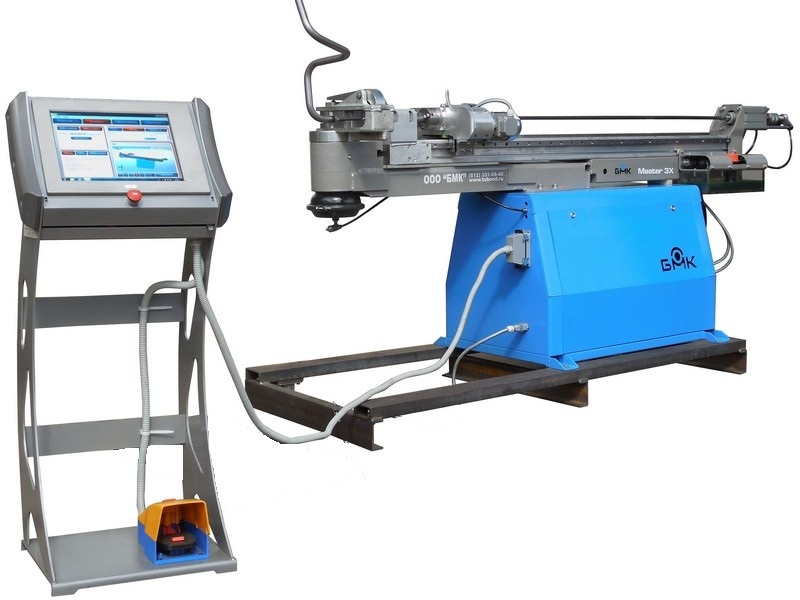

  • Базовая комплектация автоматического трубогиба CE-51 MASTER.3X:

    • Автоматический трубогибочный станок CE-51 Master 3X с электромеханическим гибочным модулем CE-51 (380В, 1,5кВт) на тумбе основании, с фиксированным положением скользящего башмака, автоматической системой зажима трубы, автоматической кареткой ориентации трубы в пространстве, автоматической системой выдвижения - убирания дорна, системой автоматической смазки дорна и штангой 2 метра.
    • Стойка управления с компьютером и программным обеспечением "Tubend".
    • Педаль пуска станка.
    • Выносная педаль временной остановки работы станка.
    • Упаковочная тара (стальной технологический поддон с деревянной обрешеткой, деревянные ящики).
    • Руководство по эксплуатации и гарантийный талон.
    • Руководство пользователя программного обеспечения "TUBEND".
    • Копия сертификата соответствия.
    • Обязательное обучение специалистов заказчика программному обеспечению "TUBEND" и работе на трубогибе в ООО "БМК" по адресу: г. Санкт-Петербург, пр. Стачек, дом 47.

    Дополнительные опции к трубогибу CE-51 MASTER.3X:

    • Увелечение длины штанги станка (определяется максимальной длиной разверток трубных деталей).
    • Гибочный модуль может оснащаться мотор-редуктором мощностью 2,2 кВт.
    • Трубогиб может оснащаться функцией левой гибки (базовая правая).
    • Оснастка под любой типоразмер труб и профилей, в том числе специальная со складкоразглаживателями, гибкими дорнами, гибочными роликами с прямым участком, специальными зажимами и вставками скользящих башмаков.
    • Изготовление оснастки с подгонкой межосевого расстояния и специальных элементов системы зажима под полотенцесушители, змеевики и U - образные детали.
    • Боковая система зажима для гибки труб на радиусы гиба от 5 до 27 мм.
    • Съемная система зажима под радиусы гиба от 170 до 750 мм.
    • Увеличение выноса вперед гибочного модуля до 1200 мм.
    • Установка кронштейна складкоразглаживателя (блокиратора пружинения).
