Фуговальный станок JET JJ-6L-M
- Описание и характеристики
- Часто покупают с JJ-6L-M
- Отзывы (0)
- Задать вопрос
-
Описание
ОСОБЕННОСТИ:
- Регулировка глубины строгания
- Регулируемый фуговальный упор
- Регулируемое ограждение ножевого вала
- Фуговальные столы из чугунного литья
- Фуговальный упор из чугунного литья

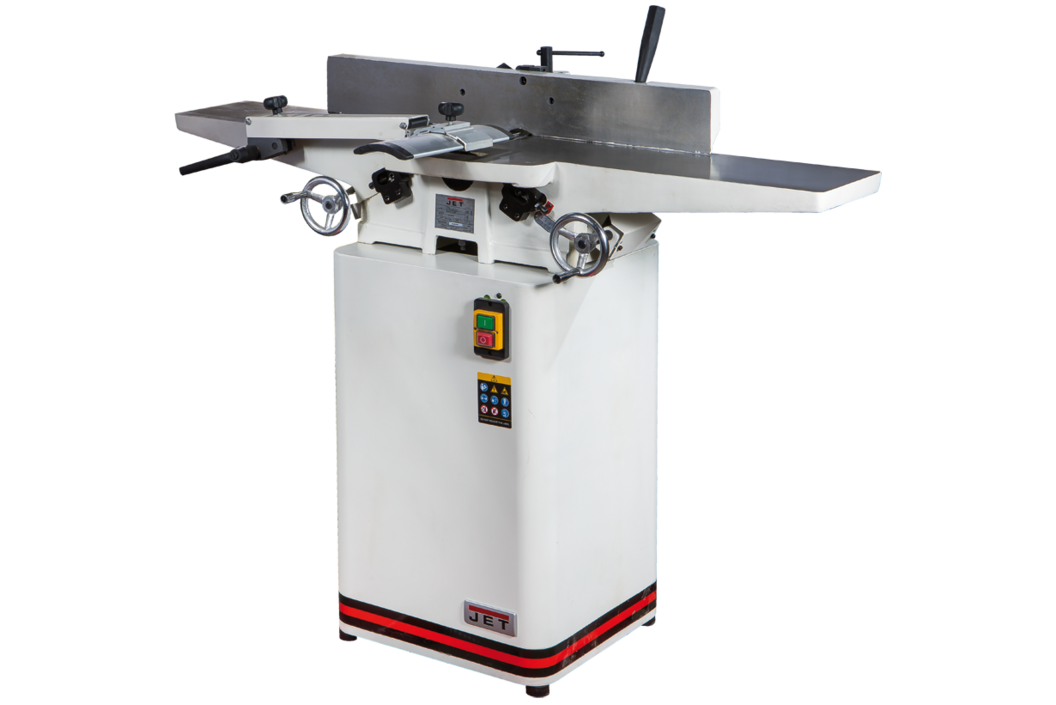

JJ-6L-M — фуговальный станок с длинными чугунными столами, предназначенный для любительского применения. Благодаря тому, что он выполнен по той же компоновочной схеме, что и профессиональные модели Jet, он точен и удобен в работе.

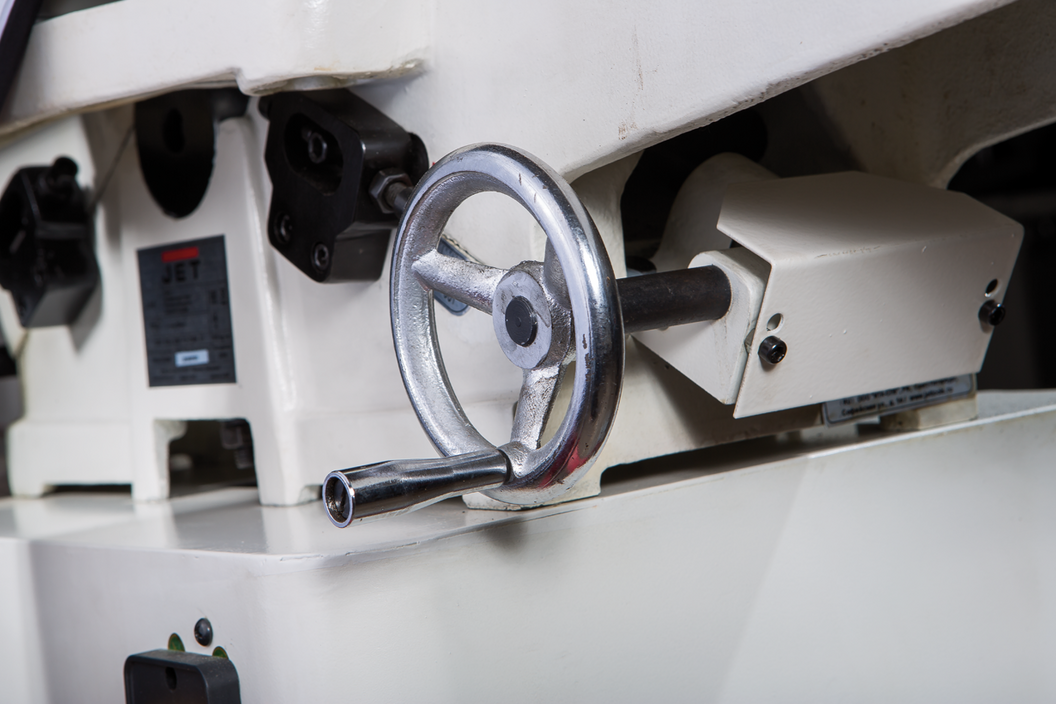

Конструктивно он состоит из двух частей. В нижней, играющей роль тумбы-подставки, располагается однофазный асинхронный («индукционный») мотор мощностью немного более киловатта и кожух сбора стружки со 100-миллиметровым патрубком для подключения к вытяжной установке. Верхняя часть состоит из чугунного основания, где размещен строгальный вал, и чугунных же рабочих столов с соответствующим оснащением, состоящим из защитного кожуха и упора заготовки. Оба стола регулируются по высоте при помощи винтовых механизмов, приводимых в действие ручками-маховиками. Перемещением подающего (переднего) стола регулируют глубину строгания, для чего есть соответствующая разметка; принимающий (задний) смещают только при наладочных операциях во время обслуживания станка.

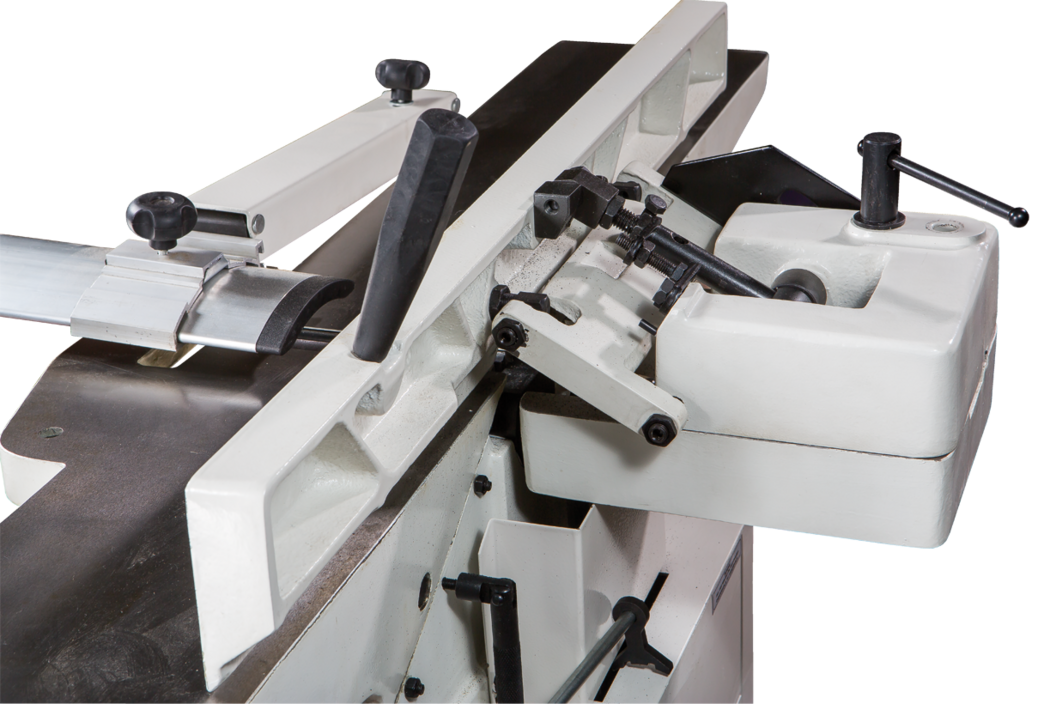

Упор заготовки чугунный, с механизмом для регулировки наклона (он возможен в обе стороны). Фиксация выбранного положения производится резьбовым зажимом.

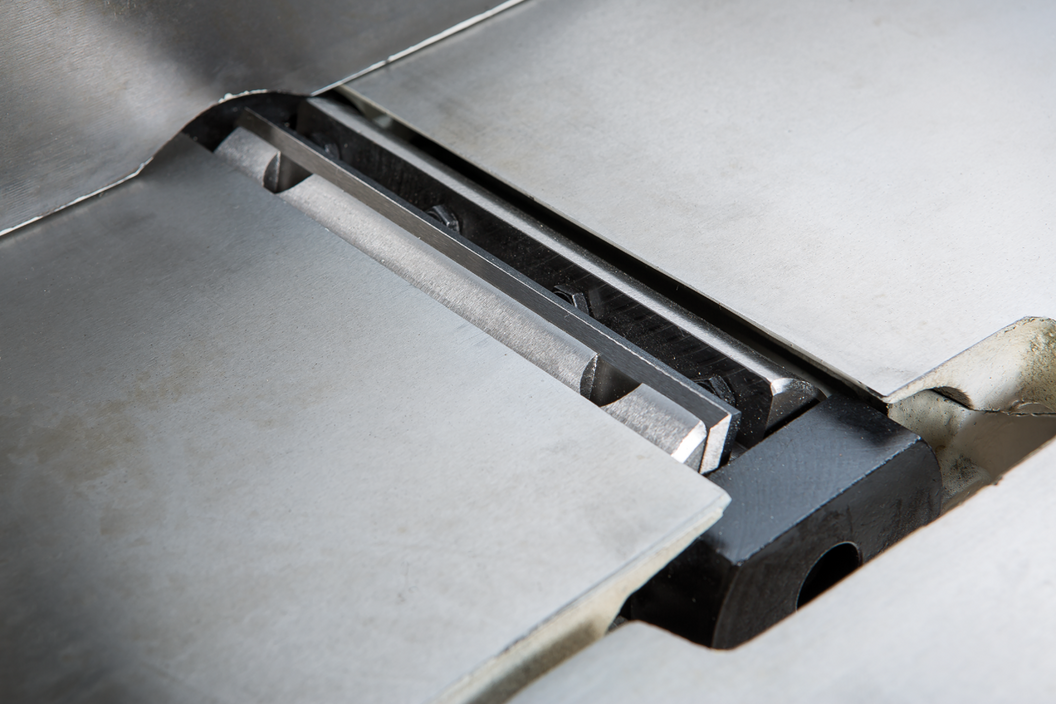

Ножевой вал укомплектован тремя ножами, допускающими повторную заточку. Их типоразмер такой же, как и у профессиональных фуганков Jet с аналогичной шириной строгания.
Характеристики
Потребляемая мощность 1,5 кВт Частота вращения строгального вала 4400 об/мин Диаметр строгального вала 61 мм Размер ножей (ДхШхТ) 155х19х3,0 мм Количество ножей 3 Максимальная ширина заготовки 150 мм Глубина строгания за один проход 0-3,0 мм Размеры фуговального стола (ДхШ) 1215x182 мм Размеры фуговального упора (ДхВ) 750x114 мм Угол наклона фуговального упора -45-0-45° Диаметр вытяжного штуцера 100 мм Габаритные размеры (ДхШхВ) 1215x650x1050 мм Вес 103 кг Комплектация
- Комплект ножей (установлен на валу)
- Фуговальный упор
- Ограждение ножевого вала
-
