Фуговальный станок JET JJ-8L-M
- Описание и характеристики
- Часто покупают с JJ-8L-M
- Отзывы (0)
- Задать вопрос
-
Описание
ОСОБЕННОСТИ:
- Регулировка глубины строгания
- Регулируемый фуговальный упор
- Регулируемое ограждение ножевого вала
- Фуговальные столы из чугунного литья
- Фуговальный упор из чугунного литья

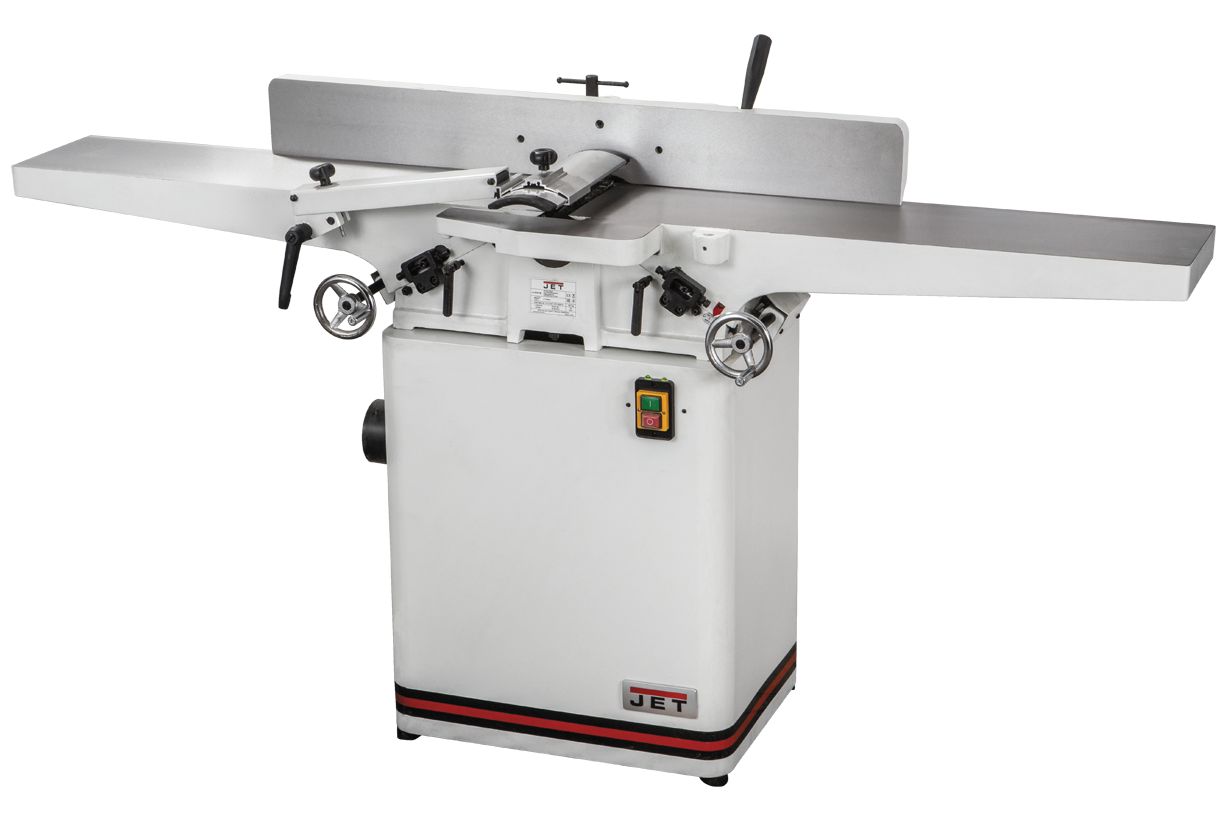

JJ-8L-M — фуговальный станок с длинными чугунными столами и шириной строгания 200 мм. Конструкция образована двумя частями. В нижней, она играет роль тумбы-подставки, однофазный асинхронный мотор и кожух сбора стружки со 100-миллиметровым аспирационным патрубком. В верхней чугунные рабочие столы, защитный кожух, упор заготовки и чугунное основание, где размещен строгальный вал. Оба стола регулируются по высоте при помощи винтовых механизмов, приводимых в действие ручками-маховиками. Перемещением подающего (переднего) устанавливают глубину строгания, для чего есть соответствующая разметка; принимающий (задний) регулируют только во время обслуживания при наладочных операциях.
Упор заготовки чугунный, с механизмом наклона (он возможен в обе стороны). Фиксация выбранного положения производится резьбовым зажимом.
Стандартный трехножевой строгальный вал, с которым станок поставляется, можно заменить на helical, он лучше походит для интенсивной эксплуатации, требует меньше работ по обслуживанию, обеспечивает более высокое и стабильное качество строгания. На нем установлено 36 твердосплавных лезвий, расположенных по спирали в четыре ряда. Сегменты имеют по четыре режущих кромки, что кратно увеличивает их ресурс. Переворачивают и заменяют их выборочно, по мере необходимости. Никаких настроечных операций при этом не требуется. Стружка отходит мелкая, она не забивает каналы системы аспирации и легко удаляется. Спиральное расположение обеспечивает последовательный заход ножей в заготовку, что снижает шум, вибрацию и ударные нагрузки.
Характеристики
Модель JJ-8L-M Артикул (230 В) 10000267M Потребляемая (выходная) мощность 2,1 (1,5) кВт Частота вращения строгального вала 5200 об/мин Диаметр строгального вала 72 мм Размер ножей (ДхШхТ) 205х19х3,0 мм Количество ножей 3 Максимальная ширина заготовки 200 мм Глубина строгания за один проход 0-3,0 мм Размеры фуговального стола (ДхШ) 1780х230 мм Размеры фуговального упора (ДхВ) 1010х120 мм Угол наклона фуговального упора -45-0-45° Диаметр вытяжного штуцера 100 мм Габаритные размеры (ДхШхВ) 1790x700x1150 мм Вес 193 кг Комплектация
- Комплект ножей (установлен на валу)
- Фуговальный упор
- Ограждение ножевого вала
-
