Фрезерный станок по дереву Powermatic TS29
- Описание и характеристики
- Отзывы (0)
- Задать вопрос
-
Описание
ОСОБЕННОСТИ:
- Реверс электродвигателя
- Сменный фрезерный шпиндель
- Возможность установки цангового зажима
- Регулировка высоты установки шпинделя вращающимся штурвалом
- Регулировка наклона шпинделя вращающимся штурвалом
- 5-ступенчатая регулировка скорости вращения шпинделя переустановкой ремня

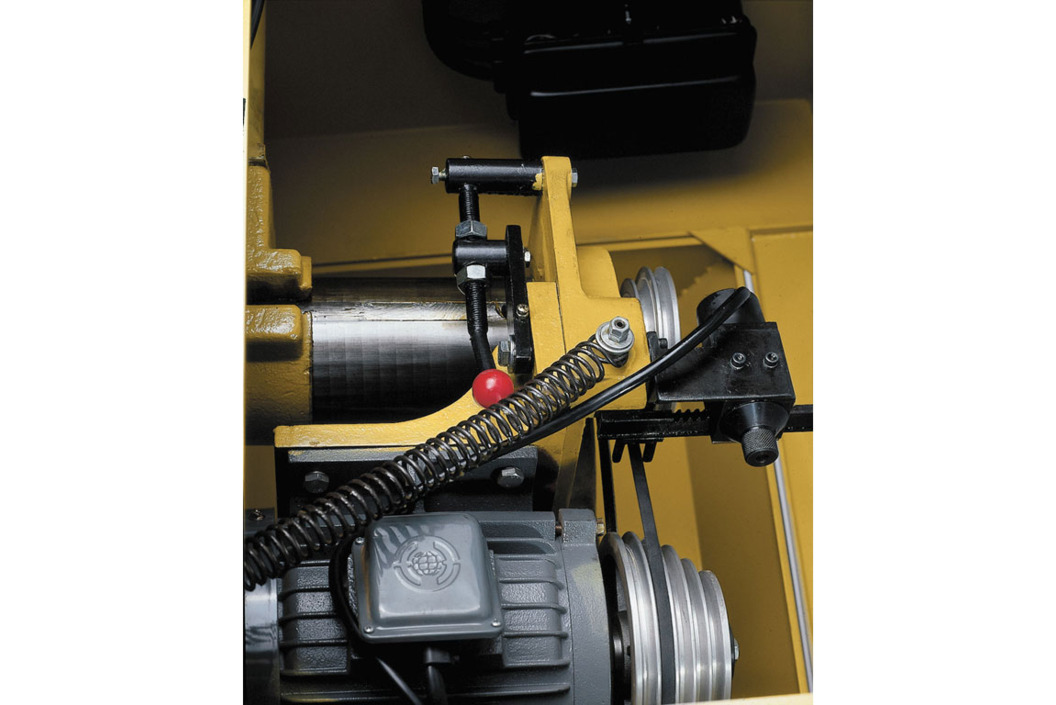

- Рычаг быстрого натяжения/ ослабления ремня
- Рабочий стол из чугунного литья
- Регулируемый фрезерный упор с рукоятками точной настройки и цифровыми индикаторами положения

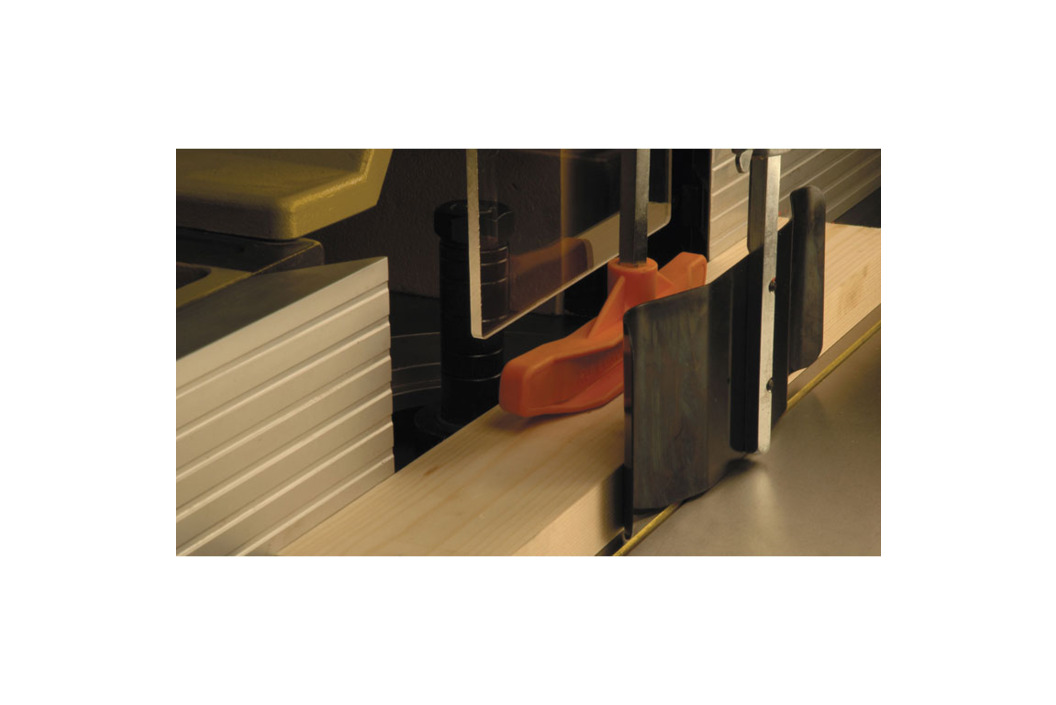

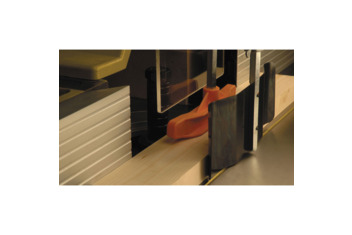

- Регулируемый прижим заготовки
- Подвижный стол из чугунного литья
- Эксцентриковый прижим заготовки для фиксации на подвижном столе
- Регулируемый угловой упор подвижного стола

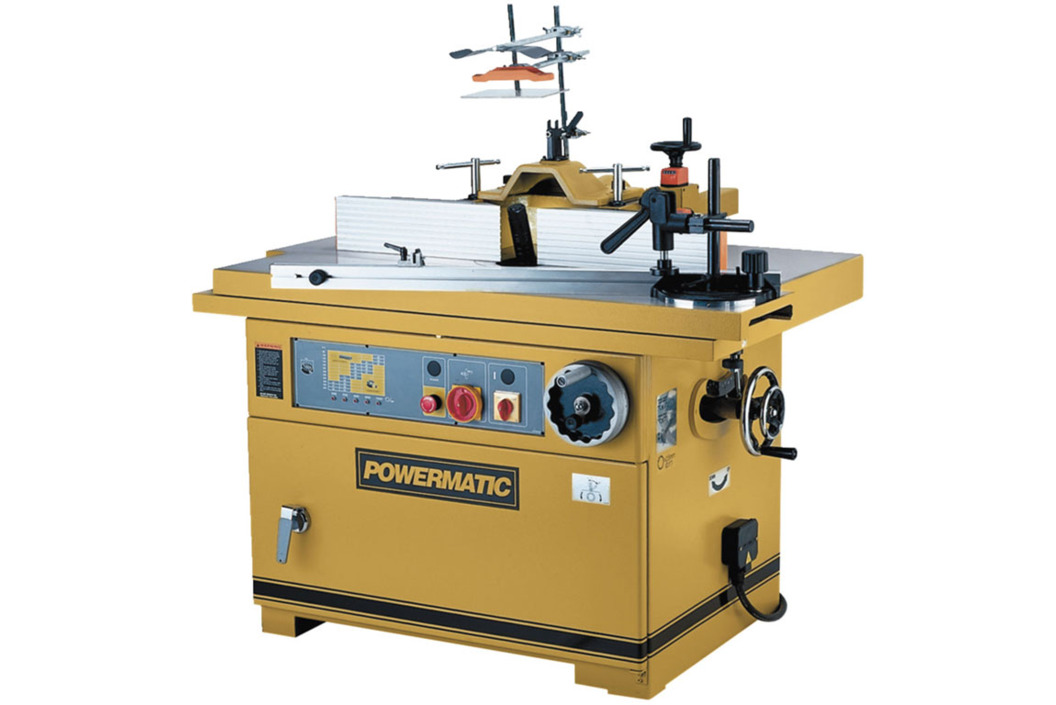

TS29 высокопроизводительный, точный и удобный в работе фрезерный станок для промышленного применения; как и все оборудование Powermatic, он соответствует высоким стандартам качества и надежности. Станок оборудован кареткой, мощным 7,5-киловаттным двигателем и может работать с инструментом диаметром до 300 мм, что делает его максимально универсальным.
Каретка – массивный чугунный стол – перемещается по трем парам роликов. Они сориентированы так, чтобы наилучшим образом воспринимать давление, отжимающее заготовку. Такая конструкция полностью соответствует специфике работы станка и считается для фрезера оптимальной, поскольку обеспечивает высокую точность перемещения, которая не снижается в течение длительного срока эксплуатации станка. Для фиксации деталей на столе установлен регулируемый эксцентриковый прижим и длинный торцевой упор, который можно установить под любым углом к направлению движения.

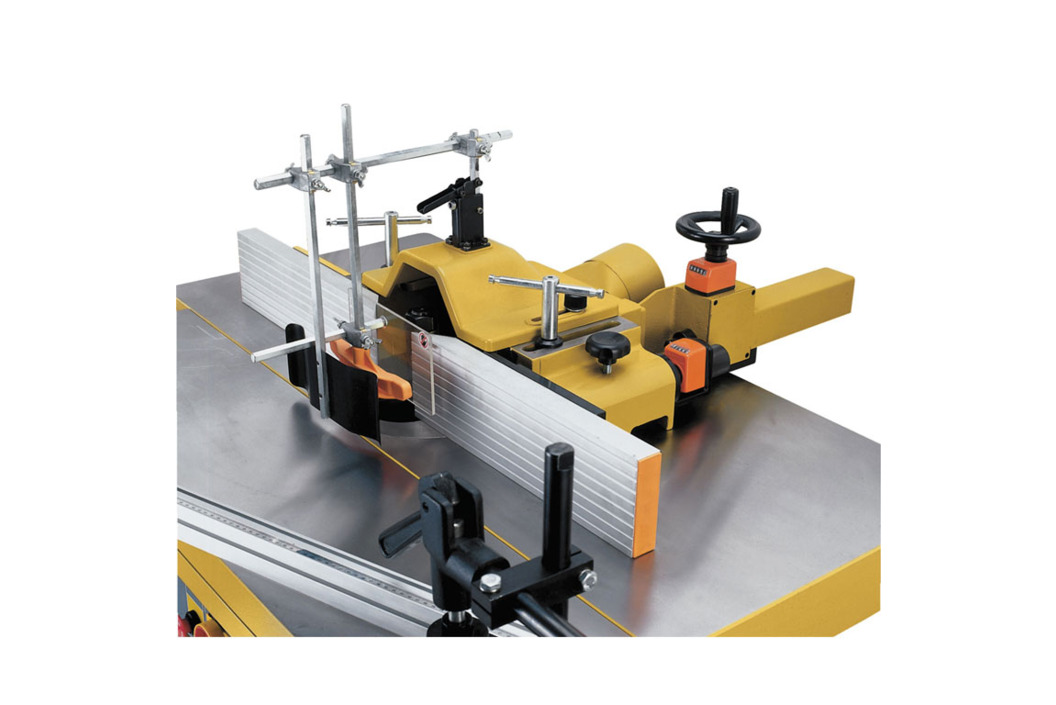

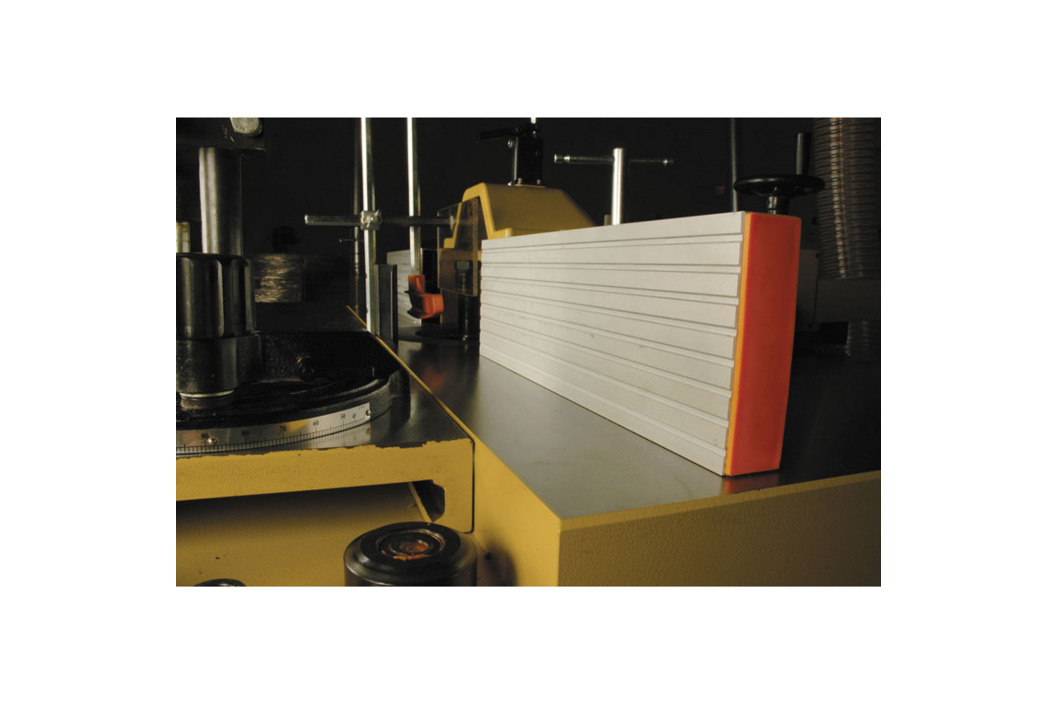

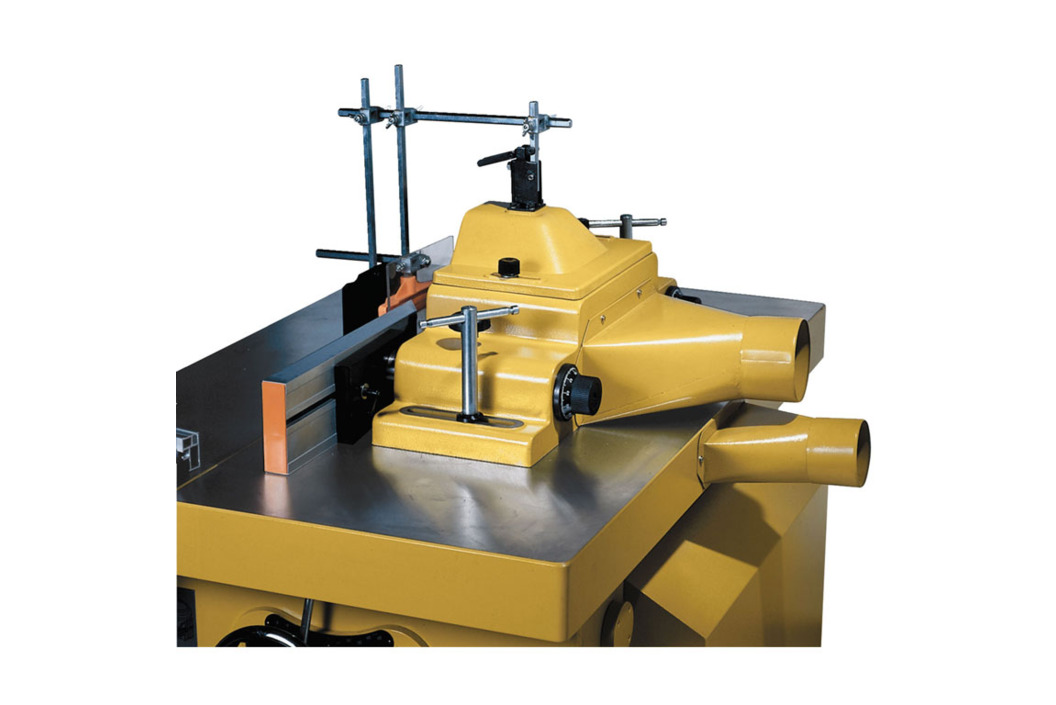

Используемый при работе на основном столе фрезерный упор имеет все необходимые регулировки и настройки. Очень важно, что предусмотрен специальный штурвал для синхронного перемещения сразу двух накладок вместе с ограждением. Вместе с цифровым механическим счетчиком, измеряющим величину перемещений, такая дополнительная регулировка значительно ускоряет и упрощает перенастройку глубины фрезерования. В дополнение к этому присутствует и отдельная настройка для одной из накладок (станок оборудован реверсом, и она может считаться как передней, так и задней). Она перемещается вращением собственной рукоятки и имеет аналогичный счётчик с ценой деления 0,01 мм. На корпусе упора смонтированы кронштейны регулируемого вертикального прижима и защитных ограждений.

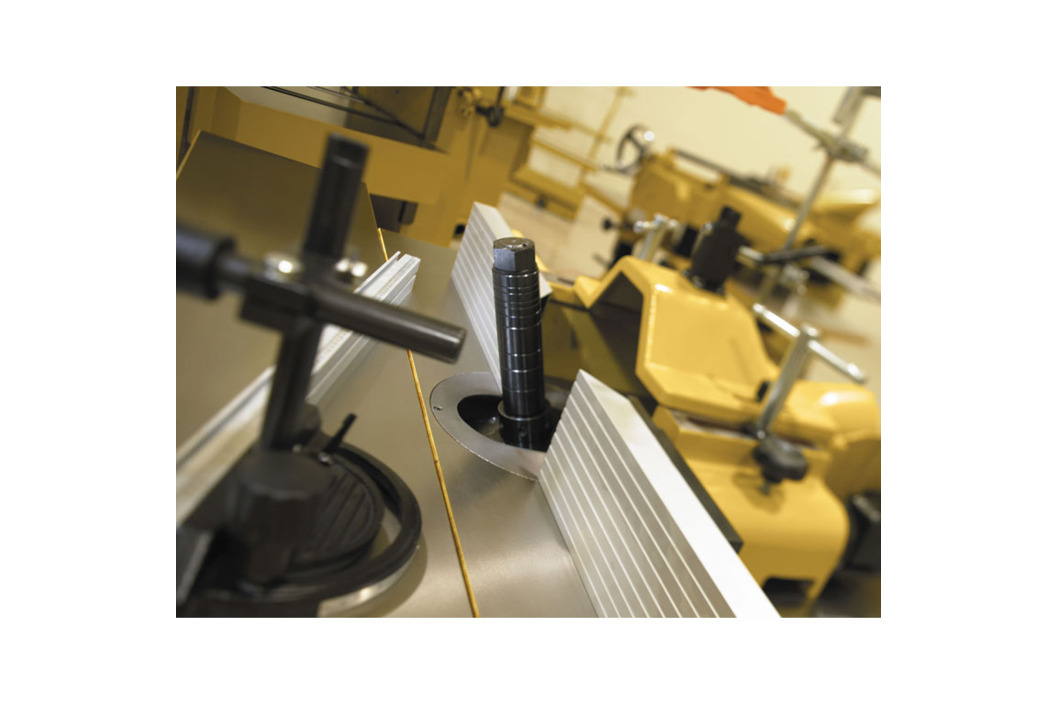

Шпиндель регулируется по высоте и по углу наклона, причем в обе стороны: до 45° в сторону панели управления и до 5° в противоположную. Широкие возможности выбора режущего инструмента обеспечиваются возможностью замены шпинделя. Штатно поставляется цанговый зажим для концевых фрез с хвостовиком 8, 12 и 12,7 мм, в качестве опции доступны шпиндели 32 мм и 40 мм.
Характеристики
ХАРАКТЕРИСТИКИ
Потребляемая (выходная) мощность двигателя, кВт 7,5 (5,5) Потребляемая мощность, кВт 7,5 Напряжение, В 400 Диаметр шпинделя 30 мм Размеры подвижного стола (ДхШ), мм 1300х286 Ход подвижного стола (каретки), мм 1250 Максимальный диаметр фрезы, мм 305 Частота вращения шпинделя на холостом ходу, об/мин 3000, 4000, 6000, 8000 и 10000 Ход шпинделя (подъем) 180 мм Диаметр отверстия стола 240 мм Максимальная высота фрезы над столом, мм 125 Диаметр цангового зажима 8, 12 и 12,7 мм Угол наклона фрезы -5°/45° Размеры рабочего стола (ДхШ), мм 1300 х 286 Диаметр вытяжного штуцера, мм 127 Длина, мм 1300 Ширина, мм 1120 Высота, мм 1350 Масса, кг 530 Длина в упаковке, см 145 Ширина в упаковке, см 115 Высота в упаковке, см 109 Масса в упаковке, кг 635 Комплектация

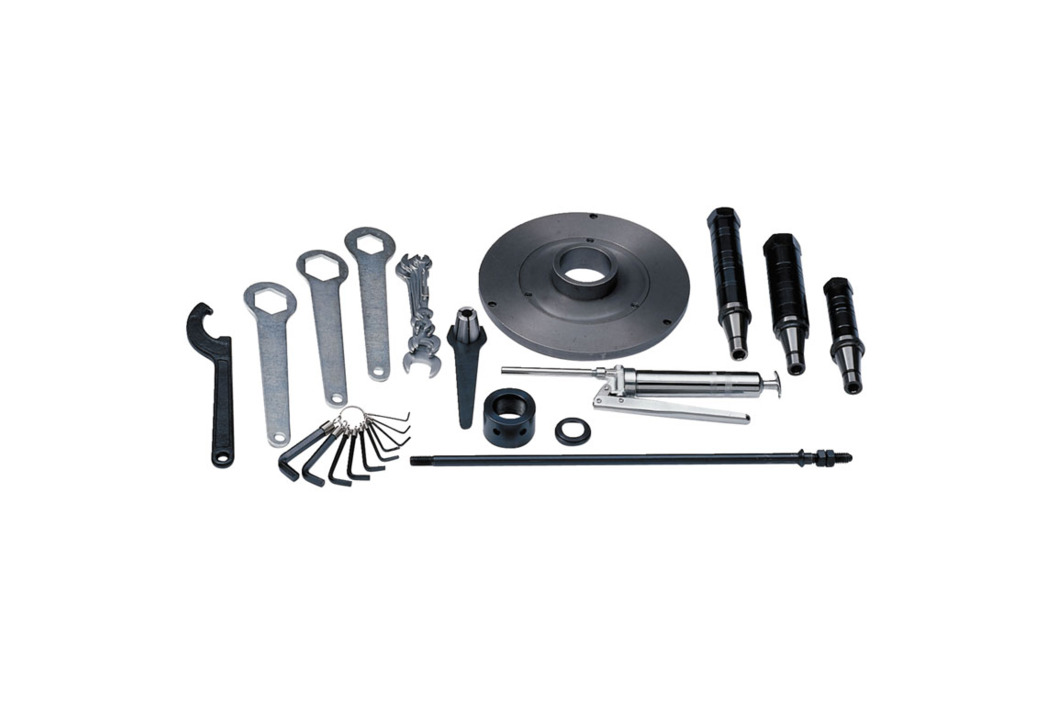

- Шпиндель диаметром 30 мм
- Цанговый зажим 8, 12 и 12,7 мм
- Фрезерный упор
- Верхний и боковой упоры заготовки
- Подвижный стол с упором и прижимом заготовки
-
