Powermatic 719T Долбёжно-пазовальный станок
- Описание и характеристики
- Отзывы (0)
- Задать вопрос
-
Описание
Описание
Особенности:
- Реечный механизм подачи с газовым упором
- Регулируемый упор глубины долбления
- Продольный упор заготовки
- Винтовой прижим заготовки к продольному упору
- Регулируемый торцевой упор заготовки
- Координатный рабочий стол с маховиками подачи по осям
- Регулируемые ограничители хода по осям
- Рабочий стол из чугунного литья с деревянной накладкой
- Возможность поворота колонны на 180° для работы с высокими заготовками над полом

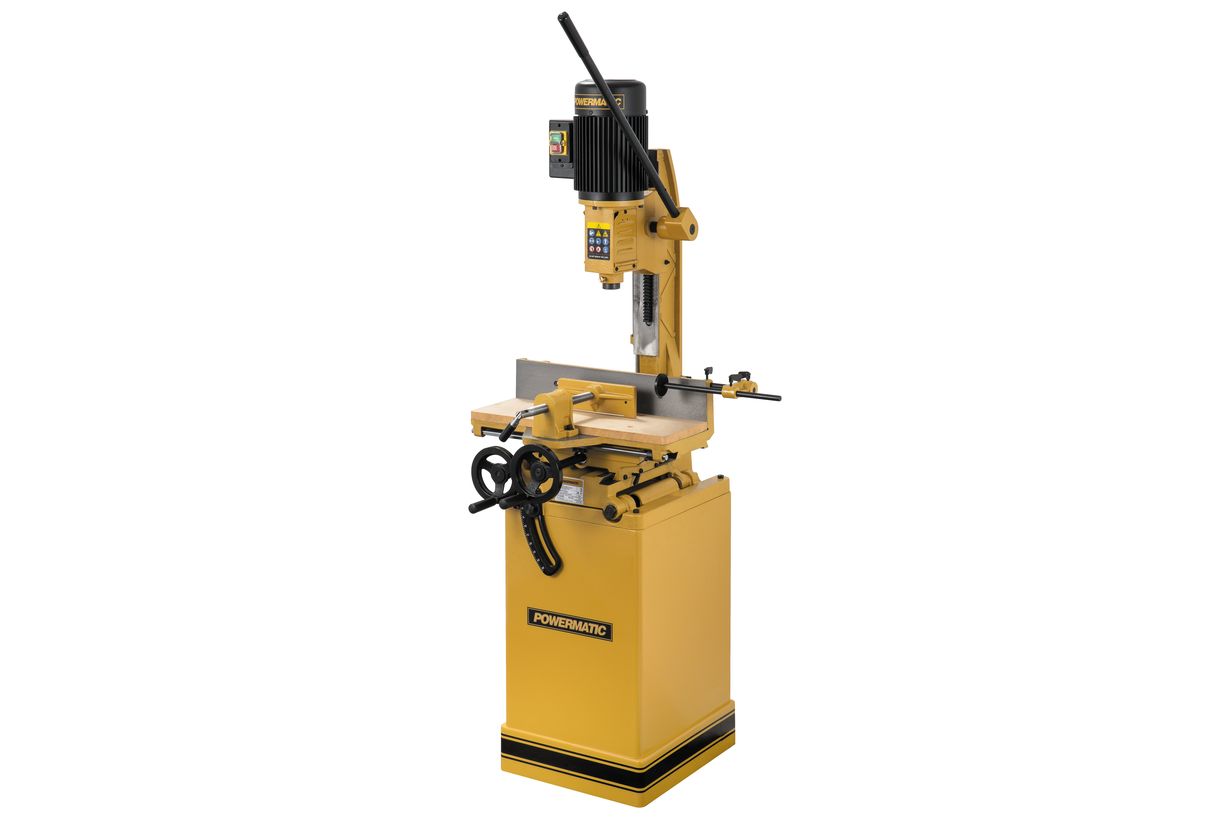

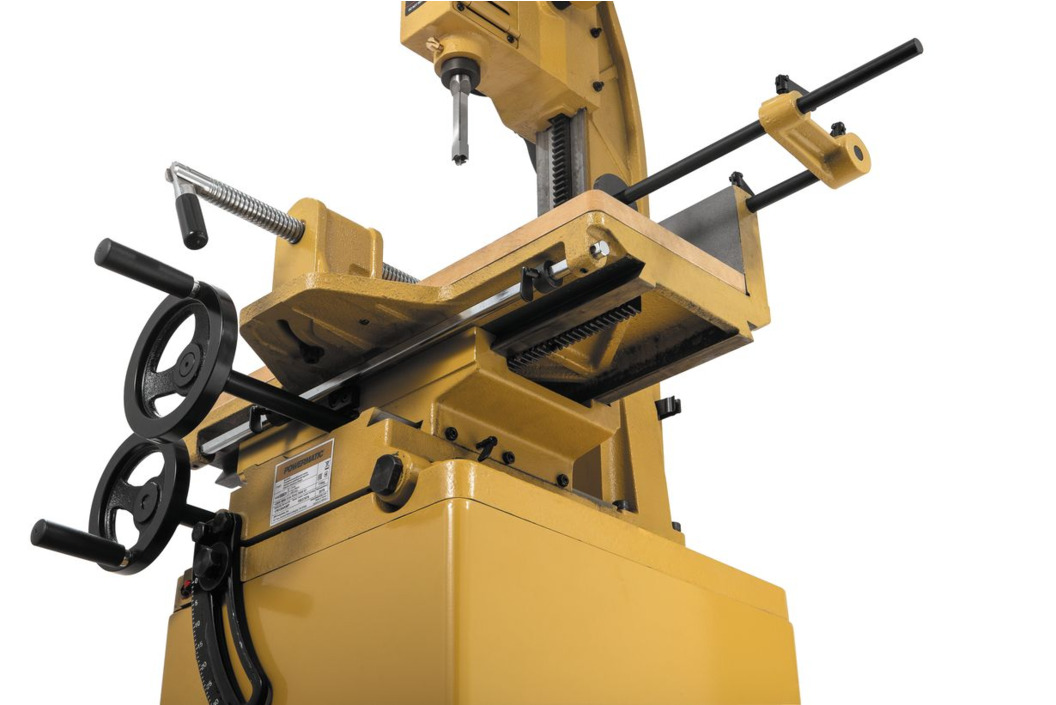

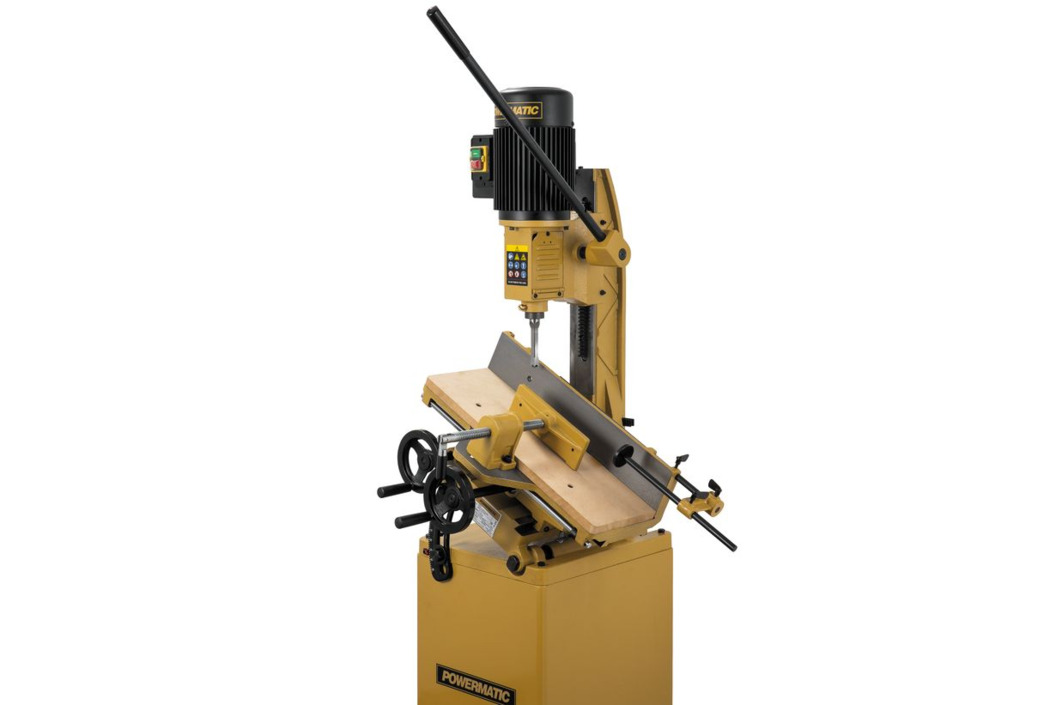

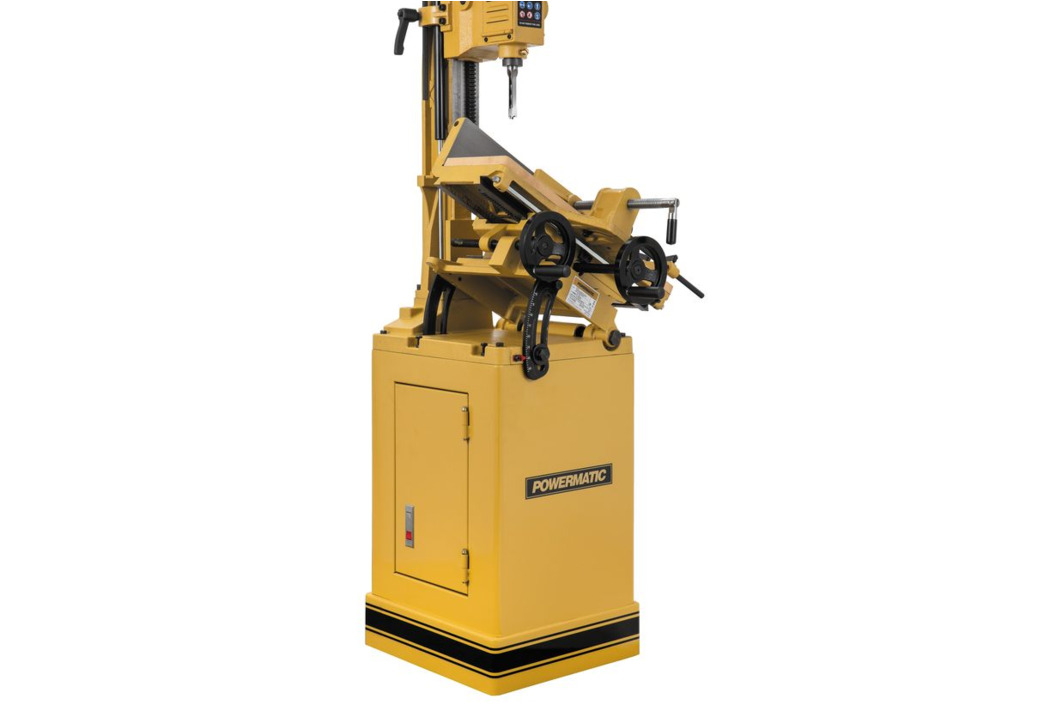

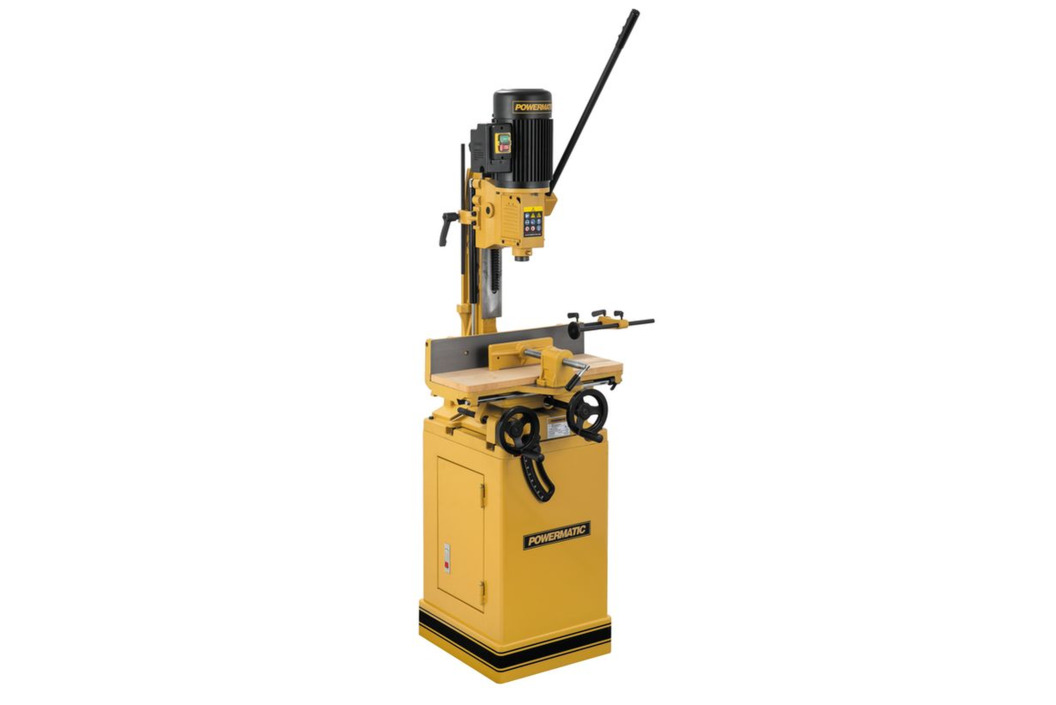

Профессиональный долбёжно-пазовальный станок Powermatic 719T, оснащенный координатным столом и механизмом его наклона. Он нужен для стыковки деталей под углами, отличными от 90° (применяется при создании сложных конструкций, наподобие многогранных оконных рам). Регулировка наклона производится по транспортирной шкале с передней стороны станка, фиксация сквозным винтовым зажимом сразу с двух сторон основания.

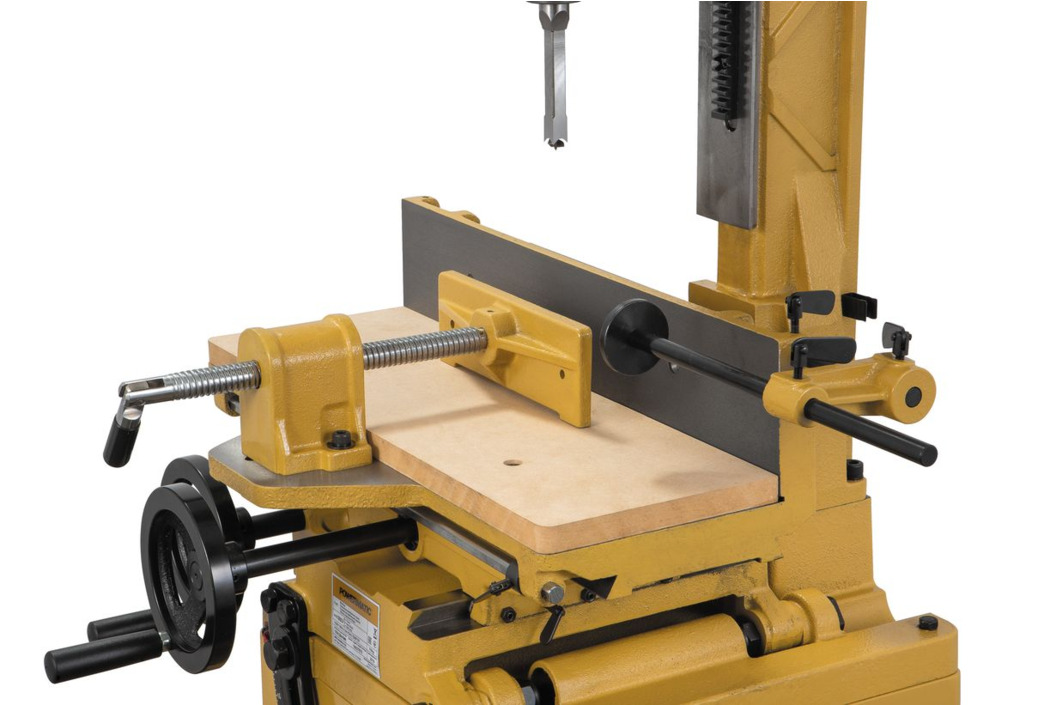

Стол с подачей по двум осям оборудован винтовым прижимом заготовки, на нём обрабатывают детали высотой до 195 мм. Возможность делать поперечные и продольные пазы за одну установку заготовки обеспечивает высокую точность и простоту эксплуатации. Предусмотрен регулируемый торцевой упор, удобный для выполнения многократно повторяющихся операций с одинаковыми изделиями.

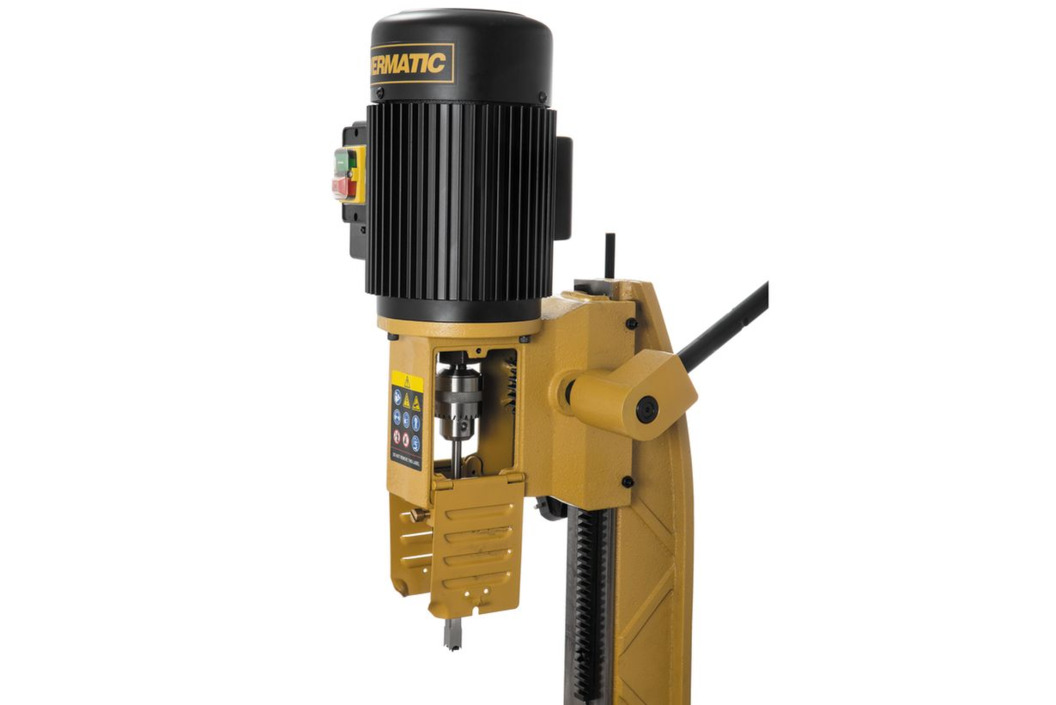

Такая операция, как врезка замков в готовые изделия (дверное полотно, оконный переплет и пр.), тоже может выполняться, несмотря на их большой габарит. Для этого сверлильную часть поворачивают вокруг колонны на 180° и закрепляют в этом положении. Деталь располагают на полу с использованием подкладок необходимой толщины.
Станок отличается удачным сочетанием универсальности и точности при сравнительно компактных размерах.
Характеристики
Напряжение, В 230 Потребляемая (выходная) мощность двигателя, кВт 1,3 (0,75) Частота вращения шпинделя на холостом ходу, об/мин 1400 Размеры рабочего стола (ДхШ), мм 520 х 180 Угол наклона стола 0-35° Максимальный диаметр зажима сверлильного патрона 13 мм Ход резца 200 мм Размеры упора заготовки (ДхВ) 520 х 115 мм Максимальное расстояние от упора до центра резца 100 мм Максимальный размер резца (твердые/ мягкие породы) 19/ 25 мм Максимальная высота заготовки от стола, мм 195 Ход стола по осям (продольный/ поперечный) 400/ 100 мм Длина, мм 540 Ширина, мм 550 Высота, мм 1880 Масса, кг 125 Длина в упаковке, см 98 Ширина в упаковке, см 59 Высота в упаковке, см 59 Масса в упаковке, кг 125 Комплектация
Комплектация
- Сверлильный патрон и зажимной ключ

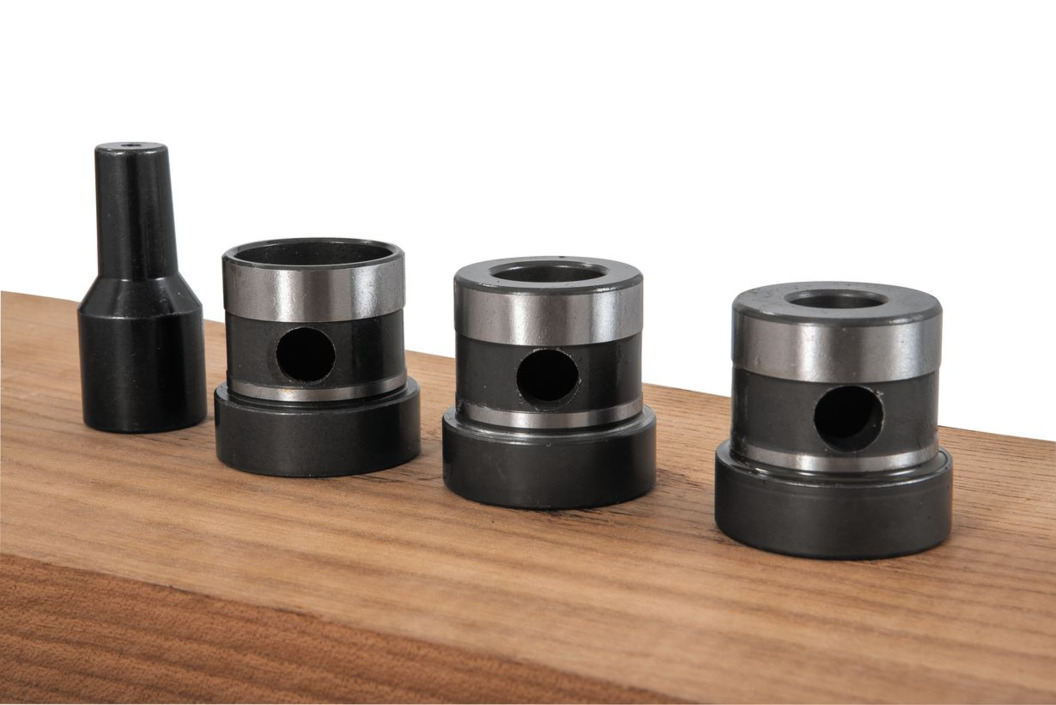

- Втулки для установки резцов с хвостовиком 5/8”, 3/4”, 13/16” и 1-3/16”
- Торцевой упор
- Винтовой прижим заготовки
- Накладка из МДФ для рабочего стола

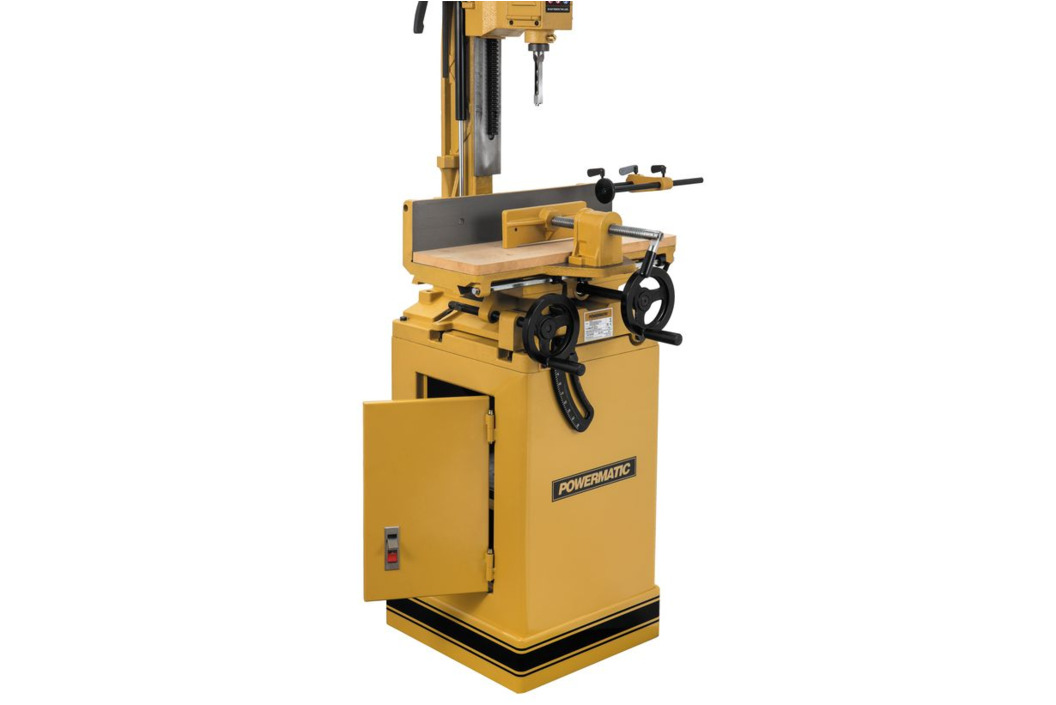

- Закрытая подставка с отсеком для инструмента
-
