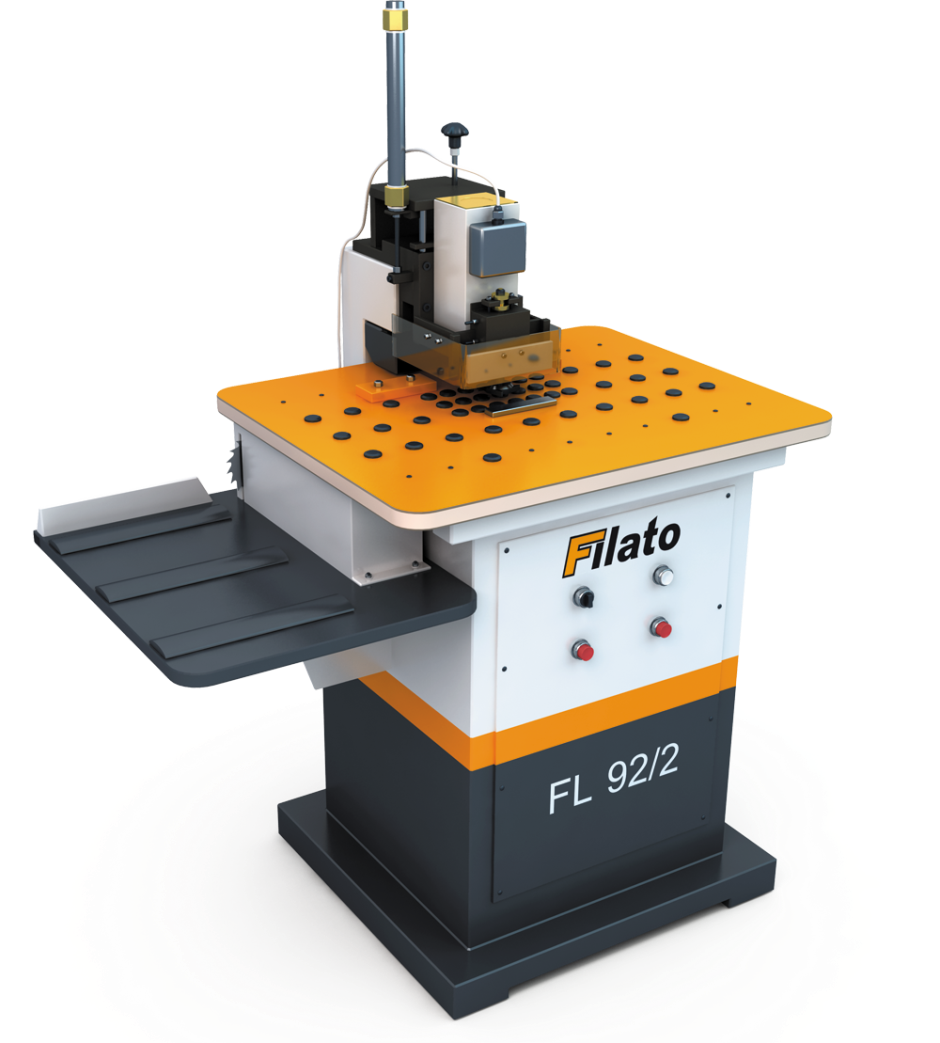

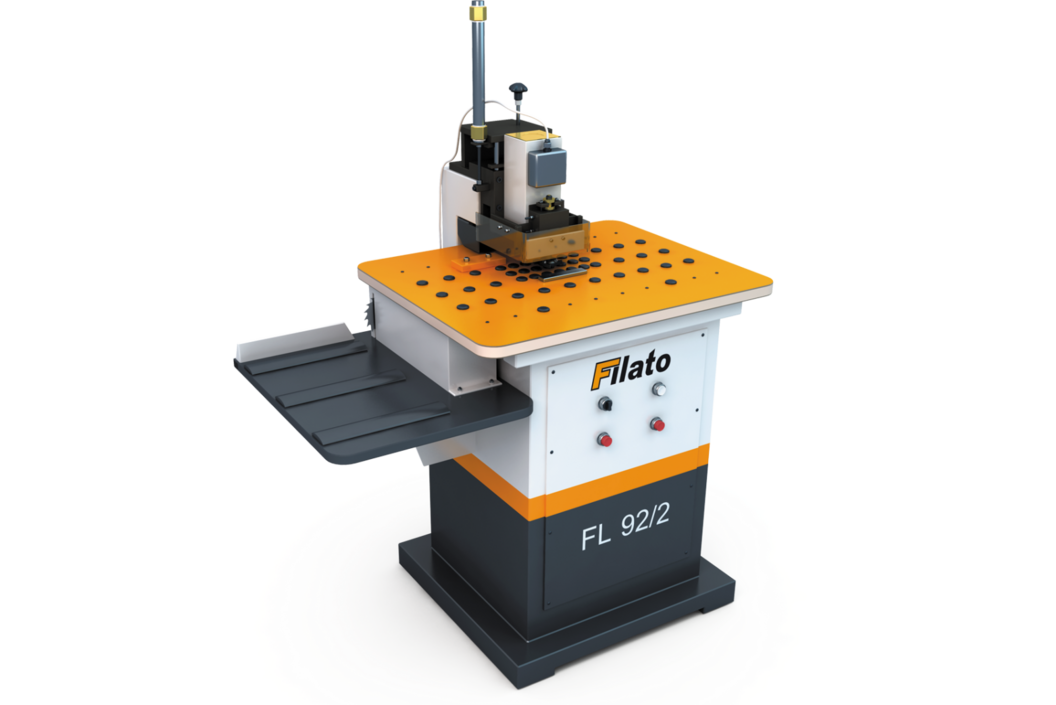

Станок для снятия свесов кромки ПВХ (фрезер) Filato FL 92/2
Срок доставки 45-60 дней
- Характеристики
- Описание
- Отзывы (0)
- Задать вопрос
-
Модель
FL 92/2
Толщина обрабатываемых заготовок, мм
наименьшая
наибольшая
15
60
Толщина кромочного материала, мм
наименьшая
наибольшая
0,4
3
Количество шпинделей
2
Диаметр фрезы наибольший, мм
55
Частота вращения фрезы, об/мин
12000
Мощность электродвигателя привода фрезы, кВт
0,35
Мощность электродвигателя привода дисковой пилы, кВт
0,35
Частота тока, Гц
200
Общая установленная мощность, кВт
1,05
Напряжение, В
220
Частота тока, Гц
50 - 60
Рабочее давление в пневмосистеме, МПа (кг/см2)
0,6
Габаритные размеры, мм (длина х ширина х высота)
1000 х 750 х 1050
Масса нетто, кг
142
Масса брутто, кг
172
-
НАЗНАЧЕНИЕ:
Предназначен для двухстороннего фрезерования свесов кромочных материалов за один проход, нанесенных ручным способом или на кромкооблицовочных станках без фрезерного узла.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Идеально подходит для применения на предприятиях по производству корпусной мебели (офисная, кухонные наборы, шкафы-купе, мебель для гостиных и прихожих, а также эксклюзивная мебель, изготавливаемая по индивидуальным заказам).
Успешно применяется в паре с кромкооблицовочным станком модели FilatoFL91B.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
ТЕКСТОЛИТОВЫЙ РАБОЧИЙ СТОЛ С ПЛАСТИКОВЫМИ НАПРАВЛЯЮЩИМИ.
Установленные на рабочей поверхности текстолитового стола пластиковые направляющие не нарушают облицованную поверхность заготовок при их перемещении и базировании для обработки на фрезерных узлах.
ВЫСОКОЧАСТОТНЫЕ ШПИНДЕЛЯ ФРЕЗЕРНЫХ УЗЛОВ.
Высокочастотные шпинделя верхнего и нижнего фрезерных узлов собраны с использованием в качестве опор высокоточных подшипников. Частота вращения шпинделя составляет 12000 об/мин, что позволяет производить снятие свесов с высоким качеством.
ТОЧНАЯ НАСТРОЙКА ВЕРХНЕГО ФРЕЗЕРНОГО УЗЛА.
Настройка верхнего фрезерного узла по высоте и ширине в зависимости от размеров заготовки осуществляется с помощью винтовой пары с рукояткой. Перемещение по высоте происходит по высокоточным круглым направляющим, а в горизонтальной плоскости по направляющим типа "ласточкин хвост". Фиксация осуществляется рукоятками. Отсчет размера производится по линейке.
ВЕРХНИЙ И НИЖНИЙ РОЛИКОВЫЙ ПРИЖИМ.
Обеспечивает надежную фиксацию обрабатываемых заготовок по толщине, при этом не повреждает облицованную поверхность. Настройка роликов прижима относительно фрезы на толщину обрабатываемой заготовки осуществляется с помощью винтовой пары. Нижние ролики подпружиненны.
ПОДЖИМ ВЕРХНЕГО ФРЕЗЕРНОГО УЗЛА.
Верхний фрезерный узел с роликами поджимается во время работы к плоскости обрабатываемой заготовки с помощью пневмоцилиндра, что обеспечивает высокую точность и качество обрабатываемых кромок.
ЦЕНТРАЛЬНЫЙ КОПИР.
Станок снабжен центральным копировальным роликом, позволяющим осуществлять точное базирование заготовок, а также обработку криволинейных поверхностей.
ПУЛЬТ УПРАВЛЕНИЯ СТАНКОМ.
Эргономичная панель пульта управления, расположенная на передней стенке станины станка, обеспечивает удобство его эксплуатации.
УЗЕЛ ТОРЦОВКИ
Осуществляет чистовую обрезку свесов кромочного материала по торцам заготовки.
-
