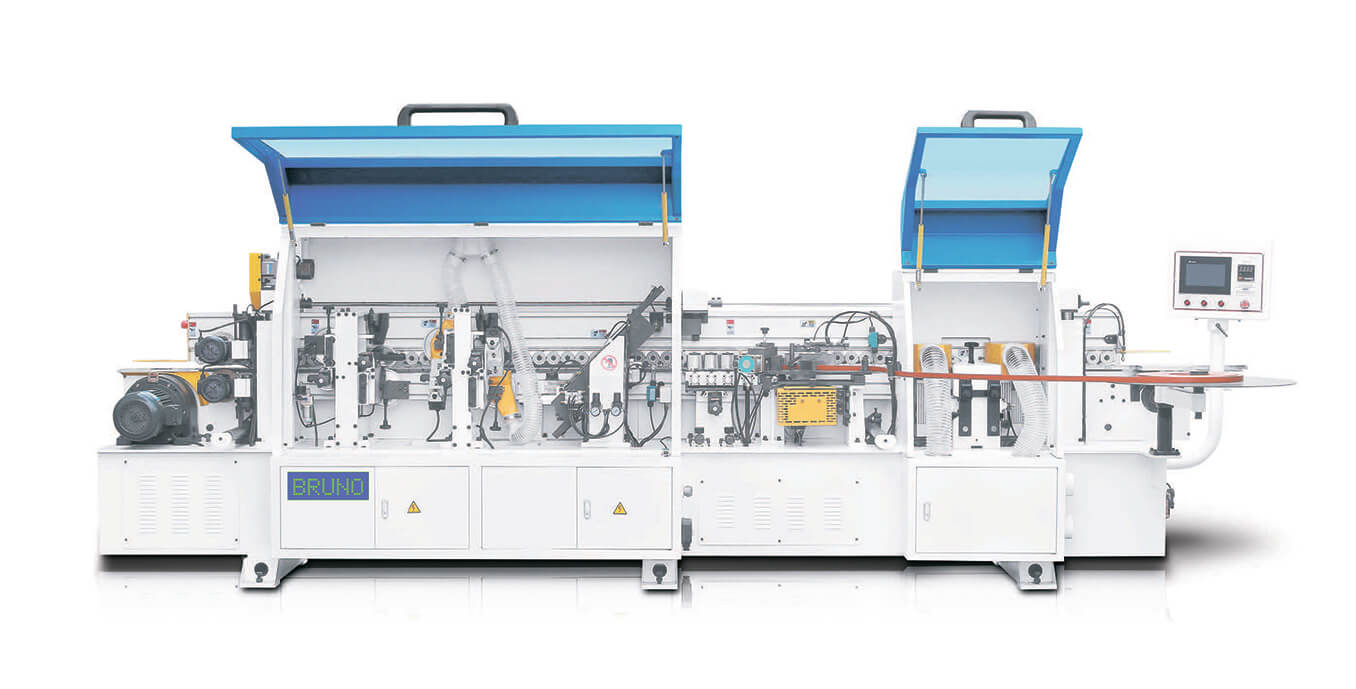

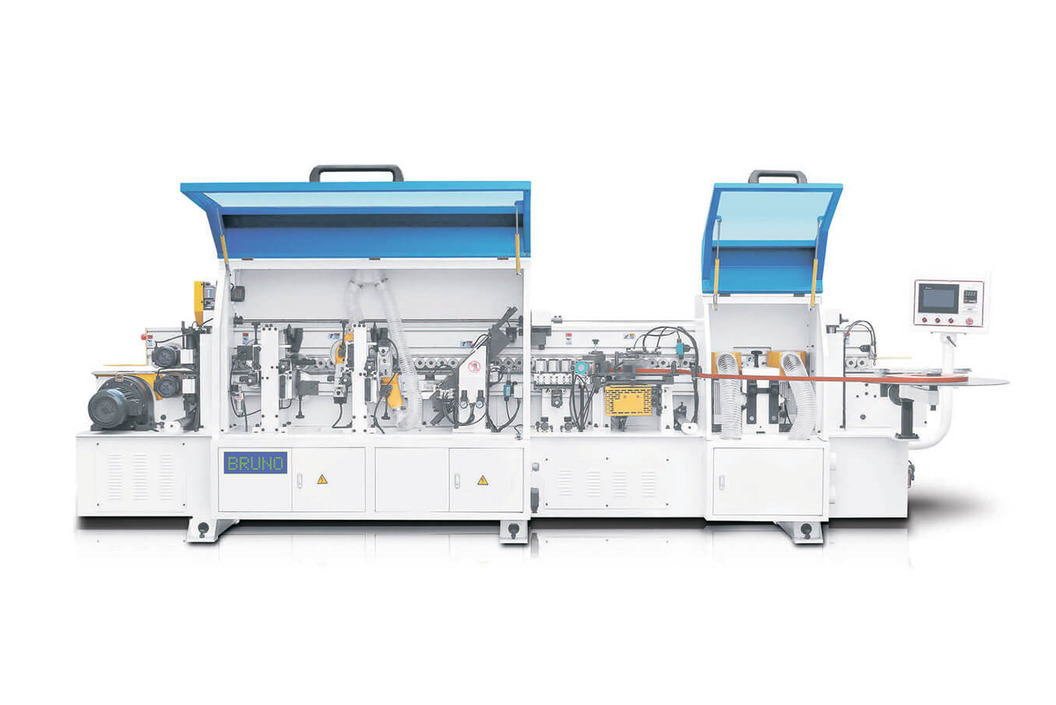

Кромкооблицовочный станок с прифуговкой Bruno TT-366A, 6 операций
Функции: наклейка, прифуговка, торцовка, фрезеровка, циклевка, полировка. Скорость до 20 м/мин. Минимальные размеры детали - 120х80 мм. Направляющая пластина с подогревом. Моторизованный подъем/опускание прижимной балки. Мощность 7,5 квт. Размеры 4100x10
- Описание
- Отзывы (0)
- Задать вопрос
-
Описание
ПРОМЫШЛЕННАЯ СЕРИЯ
Автоматический 6-операционный кромко-облицовочный станок с ПРИФУГОВКОЙ.
Схема обработки:
прифуговка наклейка обрезка концов снятие свесов циклевка полировка Назначение:
Предназначен для наклейки кромки ПВХ, ABS, меламин, толщиной до 3 мм на прямые торцы мебельных деталей из ЛДСП, МДФ, фанеры. Такой станок необходим на средних и крупных предприятиях по производству корпусной мебели.
Некоторые отличительные оссобенности:
- Скорость до 20 м/мин;
- Узел прифуговки удаляет “ступеньку” от подрезной пилы, неровности торца и мелкие сколы;
- Заслонка клеевого узла открывается только при подачи детали;
- Пульт управления Тачскрин (Delta);
- Моторизованный подъем и опускание прижимной балки, удобная регулировка на другую толщину детали с пульта;
- Торцовочный и фрезерный узлы оснащены высокочастотными двигателями;
- Предварительный подогрев детали;
- Подсветка подкапотного пространства.
Конструктивные особенности:
Направляющая пластина с подогревом - подсушивает и подогревает торец детали, что способствует лучшему приклеиванию кромки.
Пульт управления Тачскрин (Delta) - простое и понятное управление каждым узлом, счетчик количества деталей и длины кромки.
Моторизованный подъем / опускание прижимной балки – регулировка станка на другую толщину деталей производится с пульта управления.
Система защиты от предварительного запуска детали не позволит оператору запустить заготовку раньше времени.
Трех-ступенчатая регулировка скорости конвейера.
Узел предварительного фрезерования торца заготовки «Прифуговка» - удаляет “ступеньку” от подрезной пилы, неровности торца и мелкие сколы;
Направляющая пластина с подогревом, подсушивает и подогревает торец детали, что способствует лучшему приклеиванию кромки;
Узел предварительной обрезки и наклейки кромки
- Клеит равномерно и непрерывно
- Автоматический контроль подачи клея
- Простая регулировка для различной толщины кромки
- Специальная спиральная конструкция клеевого резервуара
Торцовочный узел
- Инфракрасные датчики;
- Раздельная обрезка переднего и заднего свесов.
- Два высокочастотных двигателя. 12’000 об/мин.
Фрезерный узел снятия свесов
- Раздельная обработка верхней и нижней части.
- Два высокочастотных двигателя. 12’000 об/мин.
- Узлы регулируются по наклону.
Узел радиусной циклевки с твердосплавными ножами, исправляет эффект «волны», удаляет излишки клея.
Узел полировки кромки с приводом от двух моторов осуществляет финишную обработку детали.
-
