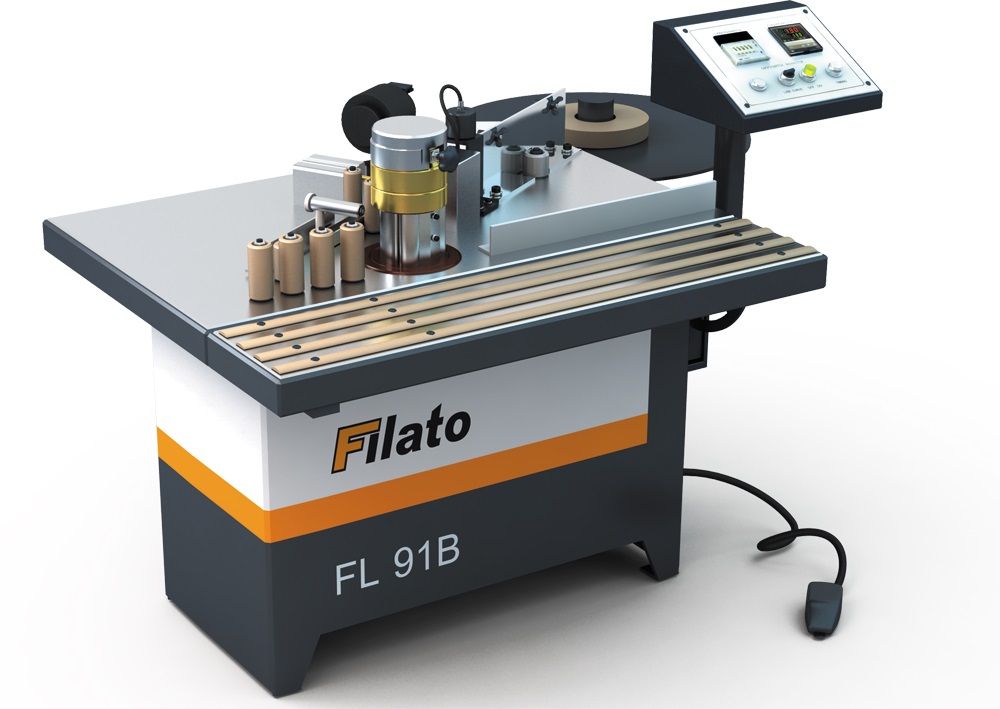

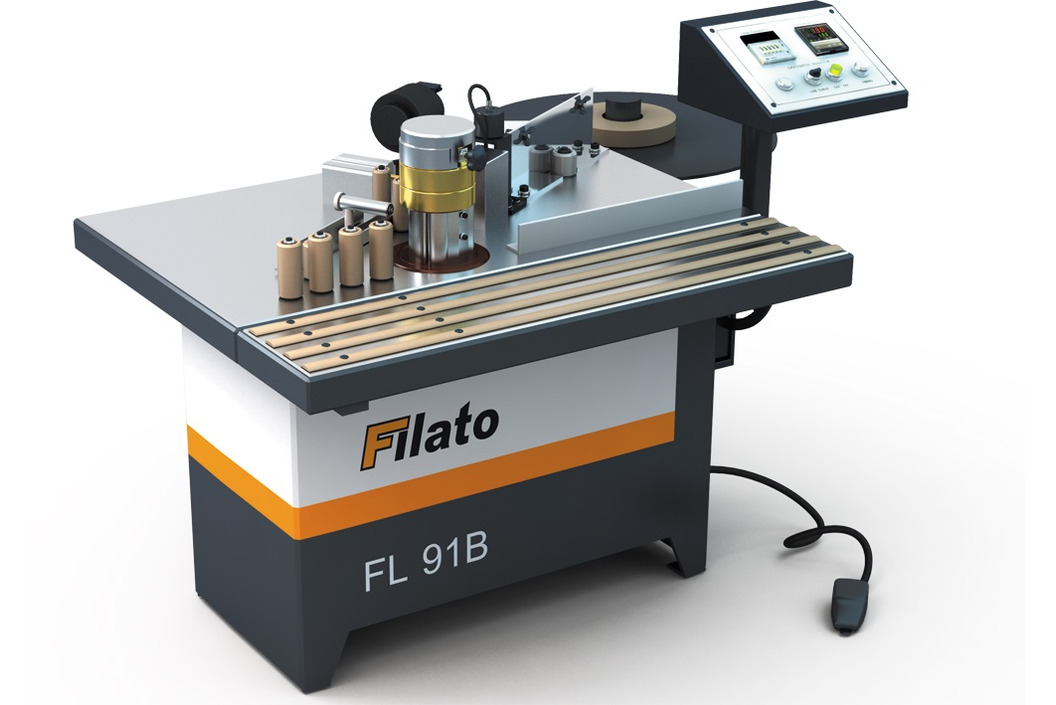

Кромкооблицовочный станок Filato FL 91В
Срок доставки 45-60 дней
- Характеристики
- Описание
- Отзывы (0)
- Задать вопрос
-
Модель
FL 91В
Размеры кромочного материала, мм
толщина, наименьшая (ПВХ/шпон)
наибольшая
ширина, наименьшая
наибольшая
0,5/0,3
3,0
10
80
Внешний радиус кривизны обрабатываемой детали, наименьший, мм
20
Внутренний радиус кривизны обрабатываемой детали, наименьший, мм
400
Скорость подачи кромочного материала, (бесступенчатая), м/мин
1 - 18
Наклон рабочего стола, град.
0 - 45
Температура нагрева, наибольшая, oС
250
Мощность нагревателей, кВт
1,5
Мощность электродвигателя подачи кромочного материала, кВт
0,14
Емкость клеевого бачка, л
1,3
Общая установленная мощность, кВт
2,1
Напряжение, В
220
Частота тока, Гц
50 - 60
Рабочее давление в пневмосистеме, МПа (кг/см2)
0,4 - 0,5 (4 - 5)
Габаритные размеры, мм (длина х ширина х высота)
2000 х 1000 х 1150
Масса нетто, кг
350
Масса брутто, кг
375
-
НАЗНАЧЕНИЕ:
Предназначен для облицовывания прямолинейных и криволинейных кромок мебельных щитов и заготовок натуральным полосовым или синтетическим рулонным материалом типа меламин, АБС, ПВХ, шпон, пластик и акрил.
Приклеивание ведется при ручной подаче заготовки.
Подача кромочного материала в зону приклеивания осуществляется автоматически из магазина.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Идеально подходит для применения на предприятиях по производству корпусной мебели (офисная, кухонные наборы, шкафы-купе, мебель для гостиных и прихожих, а также эксклюзивная мебель, изготавливаемая по индивидуальным заказам).
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
УЗЕЛ НАНЕСЕНИЯ КЛЕЯ
Два отдельных приводных ролика наносят клей на заготовку и на кромочный материал.
Удобная регулировка количества подаваемого клея.
Клеевая ванночка расположена ниже уровня рабочего стола, что обеспечивает постоянную рециркуляцию клея и предотвращает самопроизвольное вытекание клея.
ПРОМЫШЛЕННЫЙ ФЕН
В стандартную комплектацию входит промышленный фен, который осуществляет предварительный разогрев кромочного материала для придания ему эластичности, чем обеспечивается наиболее эффективное приклеивание кромки. Также позволяет работать в холодных помещениях.
НАКЛОННЫЙ РАБОЧИЙ СТОЛ
Возможность поворота рабочего стола на угол до 45o по направляющим с регулировкой по высоте. Обеспечивается нанесение кромочного материала на заготовки, торец которых раскроен под углом от 0 до 45o. Отсчет угла наклона производится по линейке.
СЧЕТЧИК ИЗМЕРЕНИЯ ДЛИНЫ КРОМКИ
Производится автоматический отсчет длины кромочного материала, предварительно заданного на пульте управления.
ПРЕДВАРИТЕЛЬНАЯ ОБРЕЗКА КРОМОЧНОГО МАТЕРИАЛА
Осуществляется с помощью ножа, перемещаемого пневмоцилиндром по направляющим. На станке предусмотрено два режима обрезки: ручной и автоматический.
ПОДАЧА КРОМОЧНОГО МАТЕРИАЛА ИЗ МАГАЗИНА
Подача кромочного материала осуществляется с помощью пневмопедали "запуск/остановка" и концевого выключателя.
БЛОК ПОДГОТОВКИ ВОЗДУХА
Осуществляется регулировка давления в пневмосистеме, для создания усилия прижима подающего ролика и усилия предварительной обрезки кромочного материала. Отсчет уровня давления ведется по манометрам.
ПРОМЫШЛЕННЫЕ КОНТРОЛЛЕРЫ
Управление станком осуществляется за счет контроллеров производства Siemens. Все электронные компоненты собраны в едином защищенном блоке, размещенном в станке.
ПУЛЬТ УПРАВЛЕНИЯ
Эргономичный выносной пульт управления расположенный выше уровня стола обеспечивает удобство управления станком.
-
