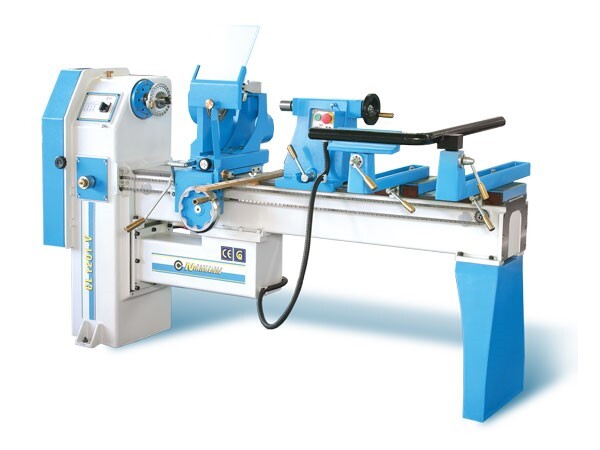

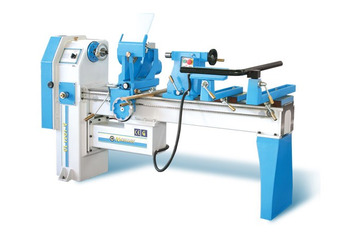

Токарный станок с копиром CL-1201A
| ∅ обработки над станиной | 610 мм |
| Расстояние между центрами | 1270 мм |
| Мощность | 1,1 (1,5) кВт |
| Масса | 560 (610;700) кг |
| Число скоростей | 4 |
| Частота вращения шпинделя | 375-3250 об/мин |
- Характеристики
- Описание
- Комплектация
- Отзывы (0)
- Задать вопрос
-
Максимальная длина обрабатываемой детали
мм
1 270
Высота центров
мм
1 150
Высота центров над направляющими
мм
305
Максимальный диаметр обработки:
над направляющими
мм
Ø 610
над ножевой опорой 254 мм
мм
Ø 430
над суппортом
мм
Ø 420
при копировании
мм
Ø 420
Копировальное устройство:
глубина копирования (max)
мм
65
длина копирования (max)
мм
1 270
Эталонная деталь:
длина(max)
мм
1 270
диаметр(max)
мм
150
Передняя бабка:
внешняя резьба
мм
М45х4,5
отверстие
мм
19/МК3
Заднее седло:
ход пиноли
мм
140
конус пиноли
мм
МК3
Диаметр аспирационного отверстия
мм
125/75
Обороты шпинделя (электронная регулировка)
об/мин
375/1000/2350/3250
Мощность двигателя
кВт
1,1
Мощность двигателя подачи суппорта
кВт
0,37
Напряжение
В
380
Скорость подачи суппорта
м/мин
0-3
Габаритные размеры:
длина
мм
2 200
ширина
мм
1 225
высота
мм
1 000
Вес, нетто
кг
530
Спецзаказ
Неподвижный люнет для прямоугольных заготовок
Неподвижный люнет для круглых заготовок
Фрезерная приставка.
Четырёх кулачковый патрон
мм
ф125
-

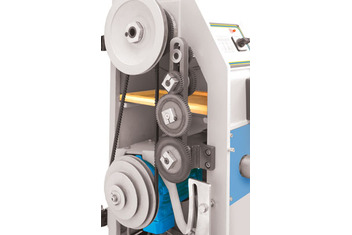

Станок CL-1201А предназначен для обработки изделий из древесины в центрах, в планшайбе, по копиру с автоматической подачей суппорта от 0 до 3м/мин. Он объединяет в себе оптимальные режимы обработки, надежность и точность обработки. Массивный шпиндель, работающий с электронной регулировкой вращения, даже при обработке крупных изделий обеспечивает оптимальную производительность. На токарном станке возможно выполнение фрезерование винтовых (спиральных) каналов диаметром:76, 102, 203, 305, 406, 609,мм с определенным шагом по прямым и профильным поверхностям, предусмотрено изменения направления движения вращения шпинделя. Передняя колонна и задняя опора изготовлены из чугуна, корпус выполнен из стали и имеет прочную сварную конструкцию.
Станок комплектуется копировальным устройством, позволяющим вытачивать детали по шаблону. Шаблон может быть как плоским, так и предварительно подготовленной эталонной деталью. При помощи фрезерной приставки можно вытачивать продольные пазы по всей длине обрабатываемой детали. На станке установлен частотный регулятор оборотов шпинделя с плавной регулировкой от 0 до 3900 об/мин. На данной модели станка не возможно удлинение станины, как это имеется в мод. CL- 1201.
Конструктивные особенности:
Задняя бабка
Крепление заготовки в центрах осуществляется механическим способом при помощи маховика

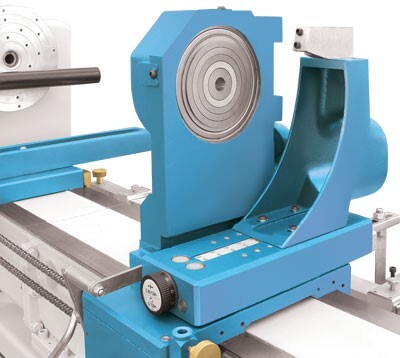

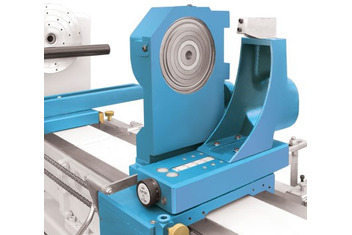

Подвижный люнет
В базовой комплектации со станком поставляется неподвижный люнет
Подручник
В базовой комплектации со станками поставляется подручник для работы ручным инструментом.

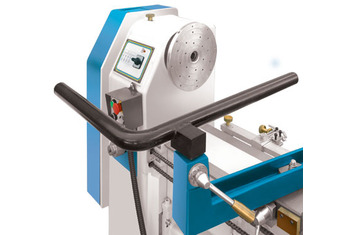

Дуговой подручник
для изготовления дисковых изделий с максимальным диаметром 1200 мм. -
- Держатель шаблонов с копиром
- Ножевая опора 254мм
- Ножевая опора для тарелок ф1200мм

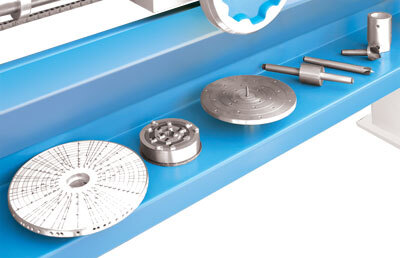

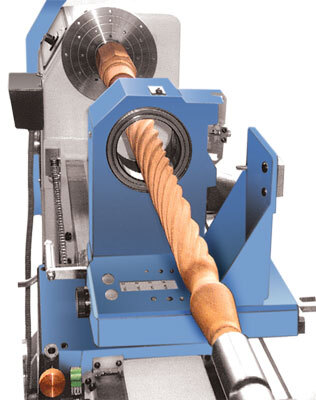

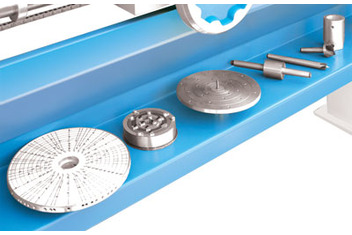

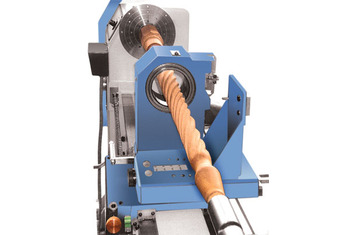

- Устройство для изготовления спиралей с делительным приспособлением
- Центр вращающийся
- Центр ведущий назубре
-
